Werkhalle im Edelweiss Gewerbepark, Münchwilen, Schweiz

Modelldaten

• Länge: ~ 99,0 m
• Breite: ~ 28,0 m
• Höhe: ~ 13,0 m
• Anzahl Knoten: 265
• Anzahl Stäbe: 313
• Anzahl Flächen: 36

Modell

3D-Modell

• 3D Viewer | Google
• 3D Viewer | Babylon
• Virtuelle Realität

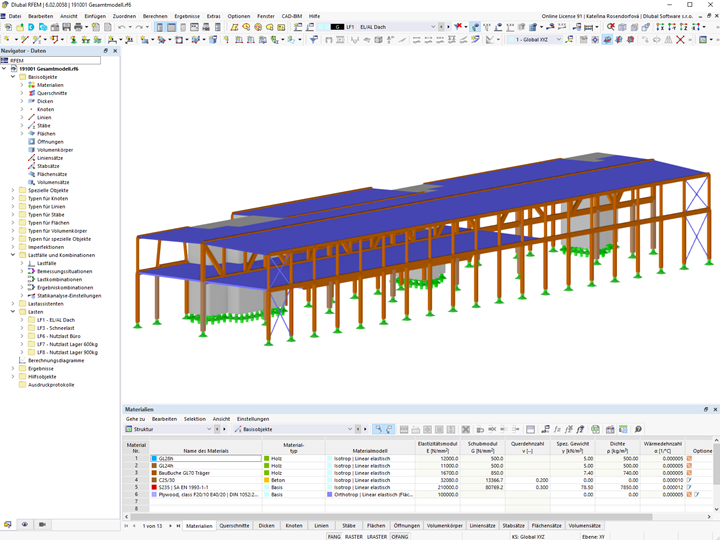

Modell | Werkhalle im Edelweiss Gewerbepark

Im oberen Teil finden Lager- und Büroräume ihren Platz, während im Erdgeschoss eine Produktionshalle eingerichtet wurde.

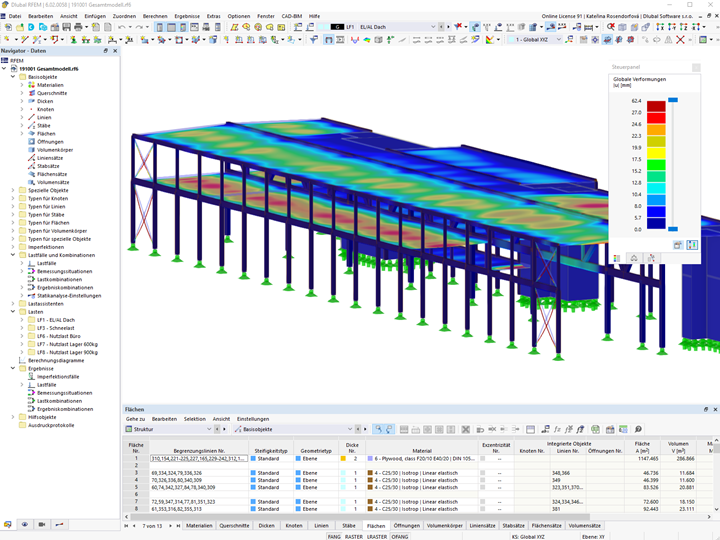

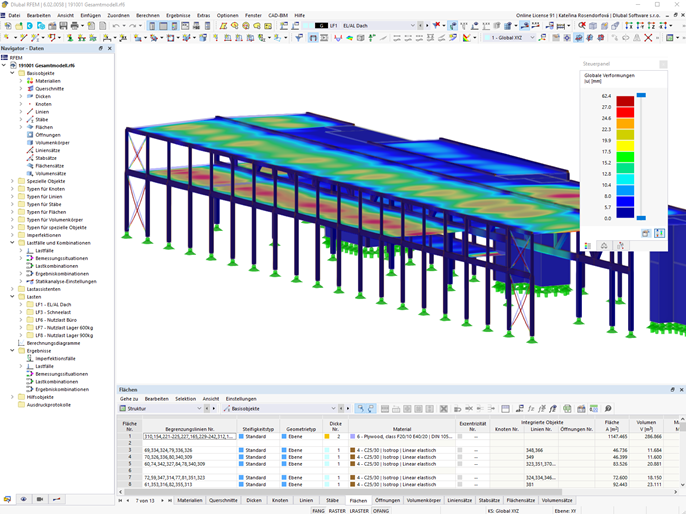

Verantwortlich für den Bau war der Dlubal-Kunde B3 Kolb AG. Das FEM-Programm RFEM wurde dabei für die statischen Berechnungen verwendet.

Konstruktion und Bemessung

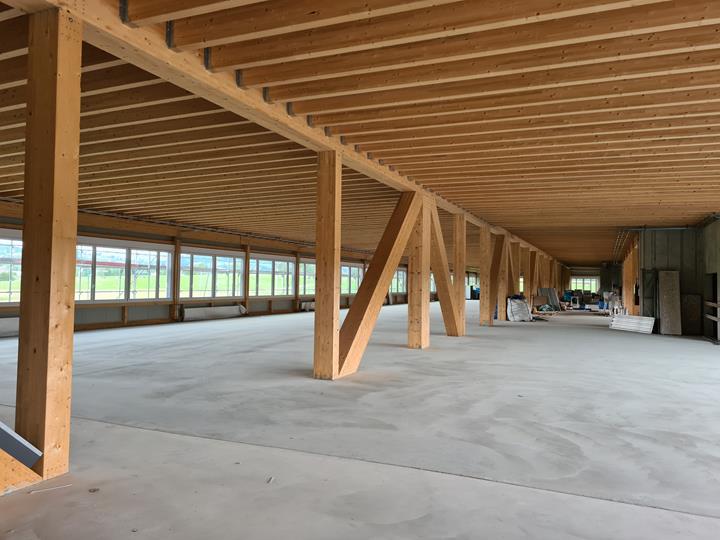

Bei der Errichtung der Werkhalle wurden ca. 850 m³ Holz verarbeitet. Der Mittelträger der Erdgeschossdecke liegt auf mehreren BauBuchenstützen, welche Stützenlasten von bis zu 3 650 kN erhalten.

Ein Produktionsbetrieb benötigt eine gewisse Flexibilität, die bei diesem Projekt berücksichtigt wurde. Das Ergebnis ist eine Holz-Beton-Verbunddecke, die trotz der großen Spannweite in der Lage ist, hohe Lasten aufzunehmen. Zusätzlich sorgt diese Konstruktion für einen guten Schall- und Brandschutz.

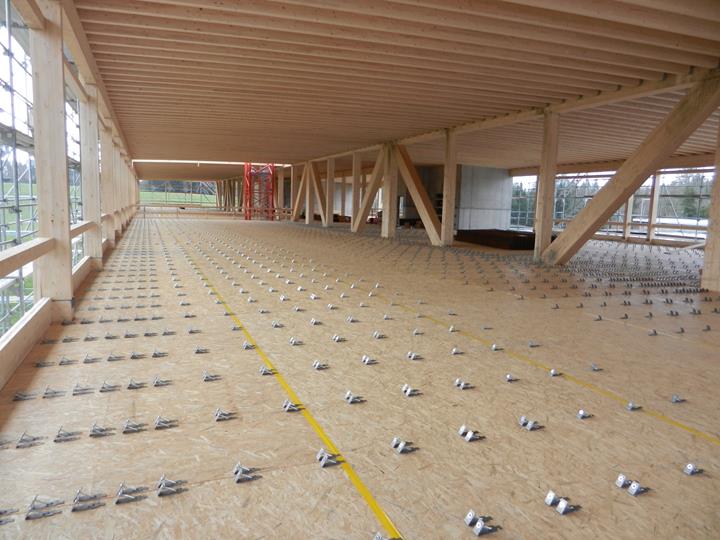

Um die Holzträger schubfest mit der Betonplatte zu verbinden, wurden auf der Fläche von 2 000 m² 13 000 PROFIX PHBV Verbinder verbaut. Vergleichbare Systeme verlangen wesentlich mehr. Dadurch ließ sich Zeit sparen und der Querschnitt des Hauptträgers reduzieren. Insgesamt wurden durch die gewählte Konstruktion ca. 6 % der Holzkubatur eingespart.
