Dílna v průmyslovém parku Edelweiss, Münchwilen, Švýcarsko

Průmyslový park Edelweiss v Münchwilenu propojuje moderní kancelářské a skladovací prostory s výrobní halou. Dřevěná konstrukce se spřaženým dřevobetonovým stropem představuje zajímavou konstrukci, která je vynikajícím příkladem moderního a účelného stavitelství.

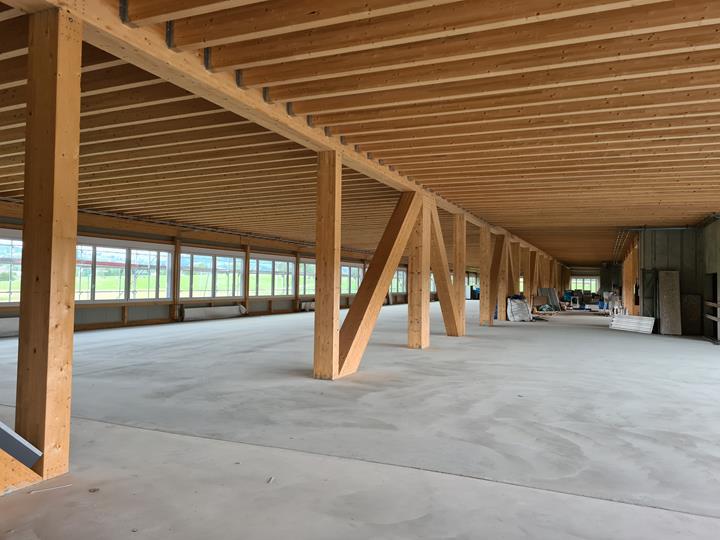

V horní části se nacházejí sklady a kanceláře, zatímco v přízemí byla zřízena výrobní hala.

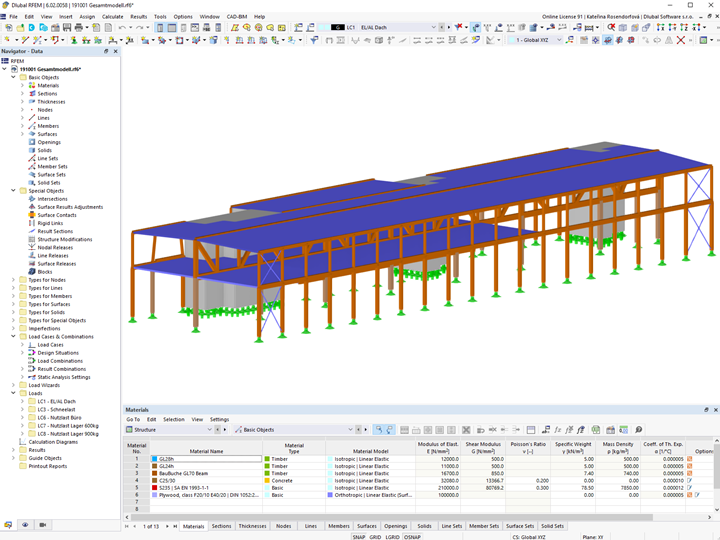

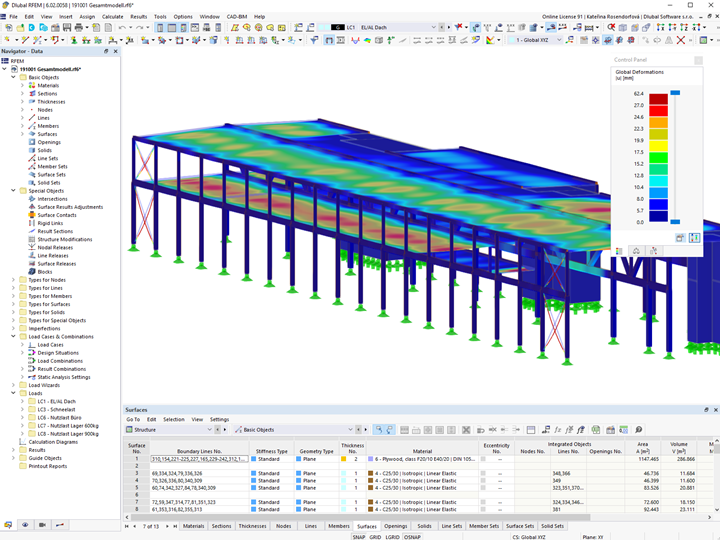

Za realizaci stavby převzal odpovědnost zákazník firmy Dlubal, společnost B3 Kolb AG. Pro statické výpočty použila program RFEM pro výpočty metodou konečných prvků.

Konstrukce a posouzení

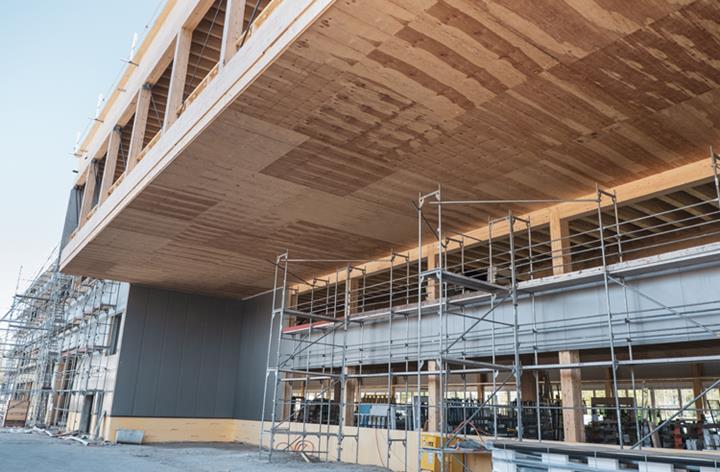

Při výstavbě dílny bylo zpracováno asi 850 m³ dřeva. Středový nosník v přízemí spočívá na sloupech BauBuche, které přenášejí zatížení až 3 650 kN.

Výrobní podnik potřebuje určitou flexibilitu, se kterou se při tomto projektu počítalo. Výsledkem je spřažený dřevobetonový strop, který je i přes velké rozpětí schopen odolávat vysokému zatížení. Tato konstrukce navíc zajišťuje dobrou ochranu proti hluku i požáru.

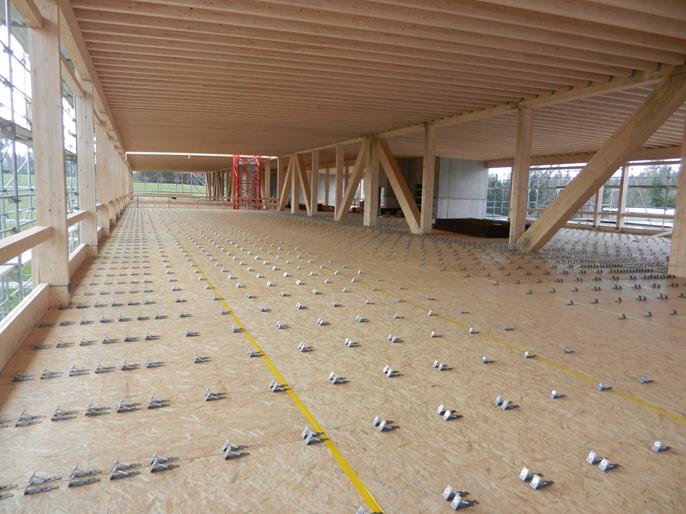

Aby bylo spojení dřevěných nosníků s betonovou deskou pevné ve smyku, na ploše 2 000 m² se použilo 13 000 spojek PROFIX PHBV. Srovnatelné systémy vyžadují mnohem víc. Bylo tak možné ušetřit čas a zmenšit průřez hlavního nosníku. Díky zvolené konstrukci se ušetřilo asi 6 % kubatury dřeva.

Místo Edelweiss Gewerbepark
Murgtalstrasse 59
9542 Münchwilen, Švýcarsko
Investor
Edelweiss Fenster AG
Architektonický návrh ART OF LOFT
Statický výpočet dřevěné konstrukce a požární ochrana B3 Kolb AG
www.b-3.ch


Specifikace projektu

Údaje o modelu

Počet uzlů 265
Počet linií 434
Počet prutů 313
Počet ploch 36
Počet těles 0
Počet zatěžovacích stavů 5
Počet kombinací zatížení 0
Počet kombinací výsledků 5
Celková hmotnost 119,504 t
Rozměry (metrické) 98,663 x 12,400 x 27,650 m
Rozměry (imperiální) 323.7 x 40.68 x 90.72 feet
