Oficina no parque industrial Edelweiss em Münchwilen, Suíça

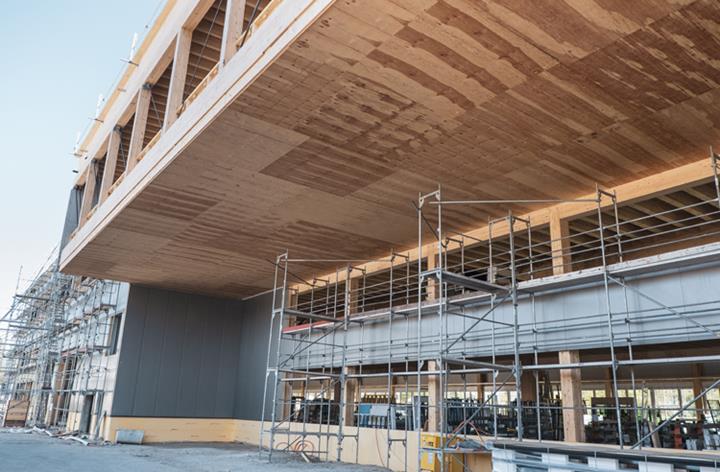

A oficina no parque industrial Edelweiss em Münchwilen combina escritórios modernos e instalações de armazém com um pavilhão de produção. A estrutura de madeira com um teto misto de madeira e betão forma uma estrutura interessante que também representa um excelente exemplar da construção moderna e eficiente.

O armazém e os escritórios estão localizados na parte superior, enquanto o pavilhão de produção foi montado no rés do chão.

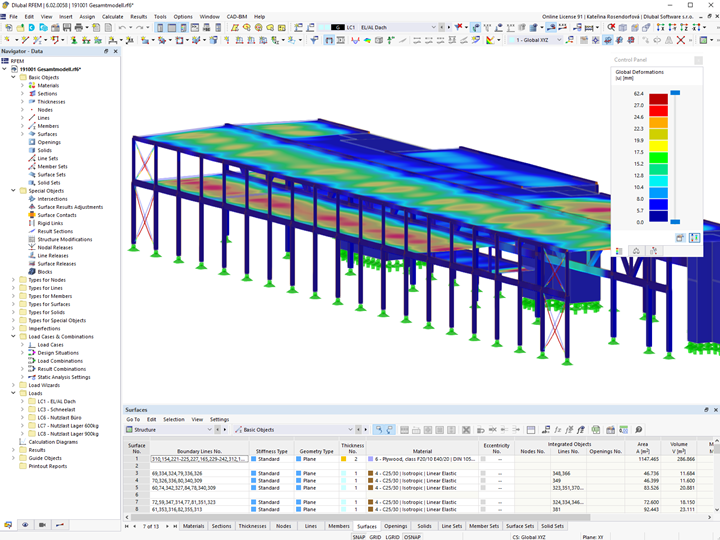

O cliente da Dlubal B3 Kolb AG foi responsável pela construção. Para os cálculos estruturais, foi utilizado o programa de elementos finitos RFEM.

Estrutura e dimensionamento

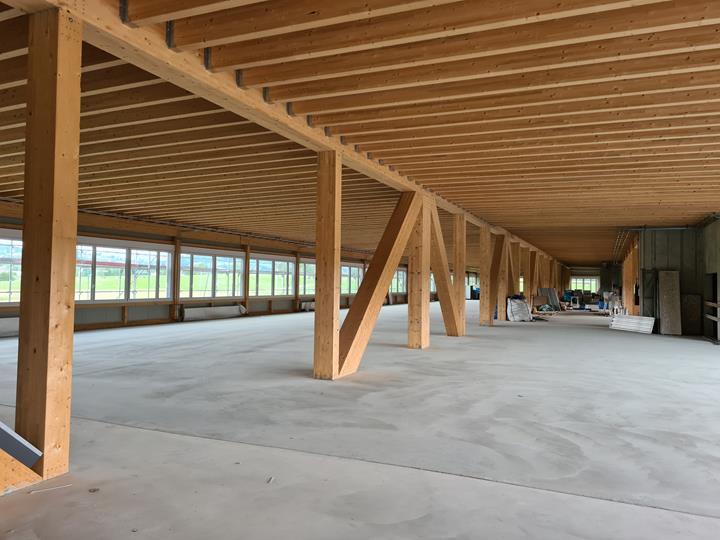

Durante a construção da oficina, foram utilizados cerca de 850 m³ de madeira tratada. A viga central da laje do rés do chão está apoiada sobre diversos pilares estruturais em faia, os quais têm capacidade para acomodar cargas de pilar até 3650 kN.

Uma empresa de produção precisa de uma certa flexibilidade, o que foi considerado neste projeto. O resultado é um teto misto de madeira e betão capaz de suportar cargas elevadas apesar do seu grande vão. Além disso, esta construção garante uma boa proteção contra o ruído e o fogo.

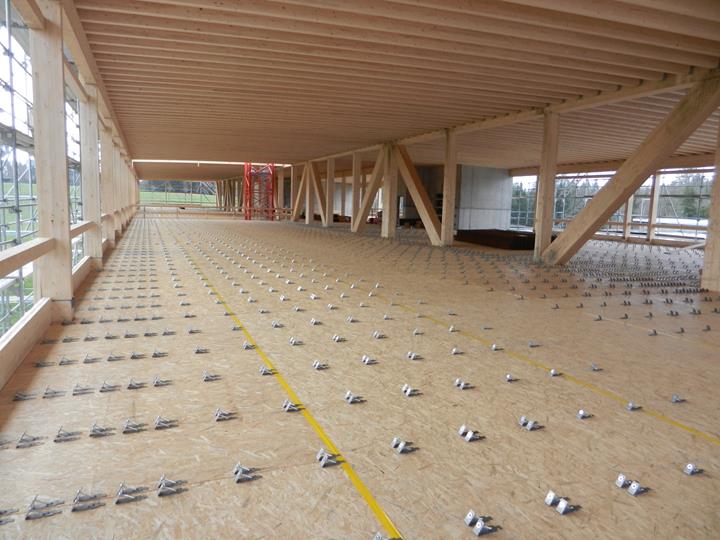

Para ligar as vigas de madeira com a laje de betão de forma resistente ao corte, foram instalados 13 000 ligadores PROFIX PHBV numa área de 2000 m². Sistemas comparáveis requerem muito mais. Isso permitiu economizar tempo e reduzir a secção da viga principal. No geral, a construção selecionada permitiu economizar aproximadamente 6% da cubatura da madeira.

Local Oficina no parque industrial Edelweiss
Murgtalstrasse 59
9542 Münchwilen
Cliente
Edelweiss Fenster AG
Arquiteto ART OF LOFT
Planeamento estrutural, estrutura de madeira e proteção contra incêndios B3 Kolb AG
www.b-3.ch


Especificações do projeto

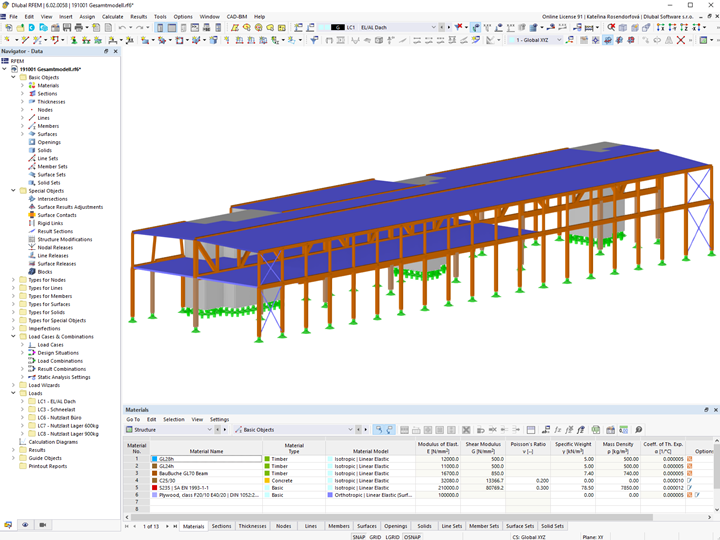

Dados do modelo

Número de nós 265
Número de linhas 434
Número de barras 313
Número de superfícies 36
Número de sólidos 0
Número de casos de carga 5
Número de combinações de cargas 0
Número de combinações de resultados 5
Peso total 119,504 t
Dimensões (métricas) 98,663 x 12,400 x 27,650 m
Dimensões (imperial) 323.7 x 40.68 x 90.72 feet
