Budynek fabryczny w parku przemysłowym Edelweiss, Münchwilen, Szwajcaria

Park przemysłowy Edelweiss w Münchwilen to połączenie nowoczesnej powierzchni biurowej i magazynowej z halą produkcyjną. Drewniana konstrukcja ze stropem zespolonym drewniano-betonowym tworzy ciekawą konstrukcję, będącą doskonałym przykładem nowoczesnego i wydajnego budownictwa.

Werkhalle im Edelweiss Gewerbepark Münchwilen | © B3 Kolb AG

318x

Hala fabryczna w parku przemysłowym Edelweiss

W górnej części budynku zlokalizowano magazyny i biura, a na parterze halę produkcyjną.

Za budowę odpowiadał klient firmy Dlubal, B3 Kolb AG. Do obliczeń konstrukcyjnych wykorzystano program RFEM.

Konstrukcja i projekt

Do budowy parku wykorzystano ok. 850 m³ drewna. Środkowe żebro parteru wsparte jest na kilku drewnianych słupach (BauBuche) o nośności do 3650 kN.

Firma produkcyjna potrzebuje pewnej elastyczności, co zostało uwzględnione w tym projekcie. Rezultatem jest strop zespolony drewniano-betonowy, który pomimo dużej rozpiętości jest w stanie wytrzymać duże obciążenia. Ponadto konstrukcja ta zapewnia dobrą ochronę przed hałasem i ogniem.

W celu zabezpieczenia połączenia drewnianych belek z płytą betonową przed ścinaniem, na powierzchni 2000 m² zainstalowano 13 000 elementów łączących PROFIX PHBV. Porównywalne systemy wymagają znacznie więcej elementów tego typu. Zaoszczędziło to czas i zmniejszyło przekrój belki głównej. W sumie wybrana konstrukcja pozwoliła zaoszczędzić około 6 % kubatury drewna.

Miejsce

Edelweiss Industrial Park
Murgtalstraße 59
9542 Münchwilen, Switzerland

Klient	Edelweiss Fenster AG www.edelweissfenster.ch
Architekt	ART OF LOFT www.art-of-loft.ch
Inżynieria konstrukcyjna, konstrukcje drewniane, ochrona przeciwpożarowa	B3 Kolb AG www.b-3.ch

Specyfikacja projektu

Animacja warsztatu w Edelweiss Business Park Münchwilen | © B3 Kolb AG

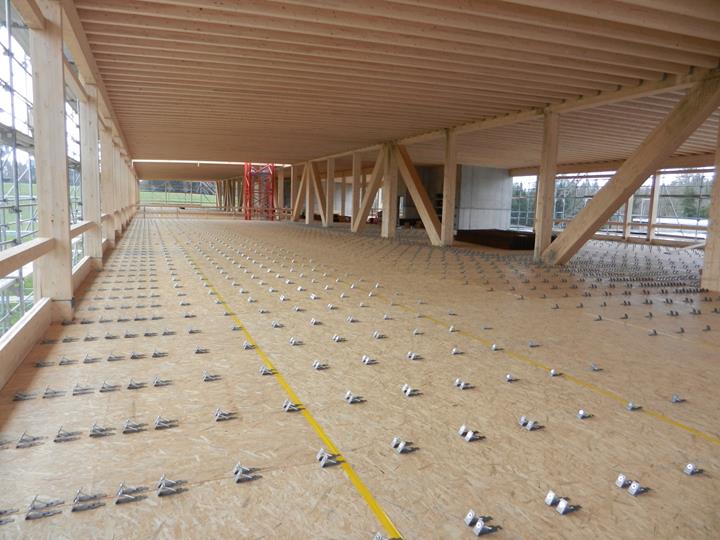

Łącznik ścinany do stropu zespolonego drewniano-betonowego | © B3 Kolb AG

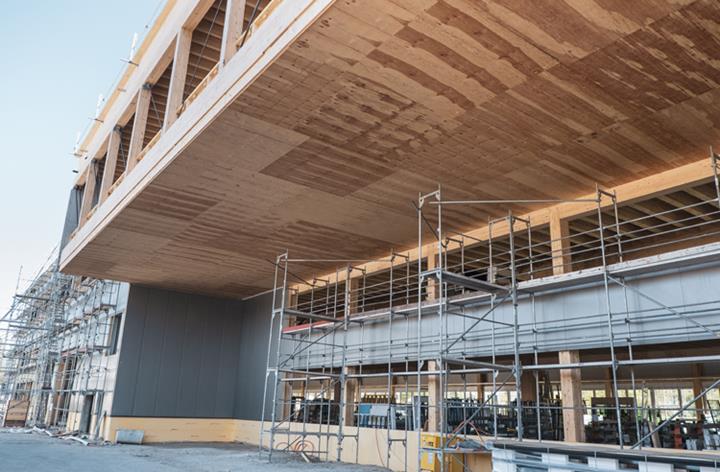

Zewnętrzny widok warsztatu w fazie budowy | © B3 Kolb AG

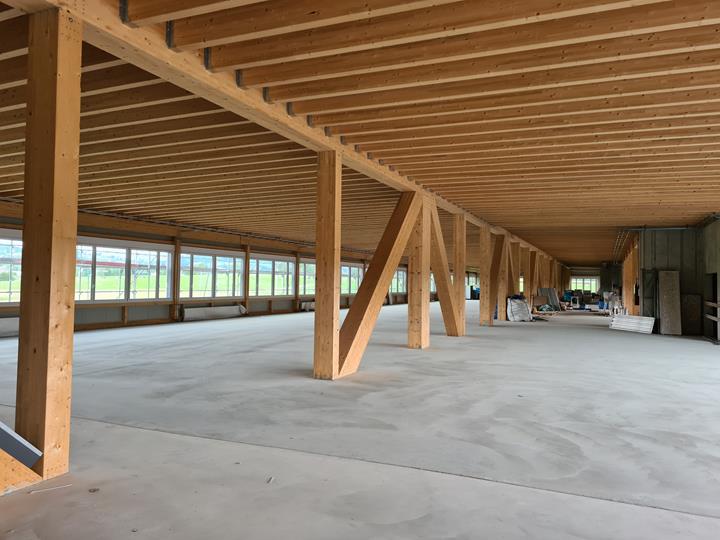

Widok wnętrza | © B3 Kolb AG

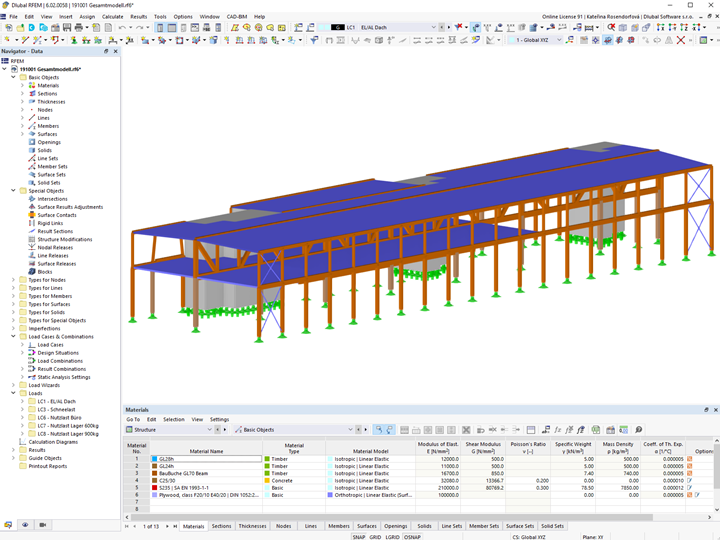

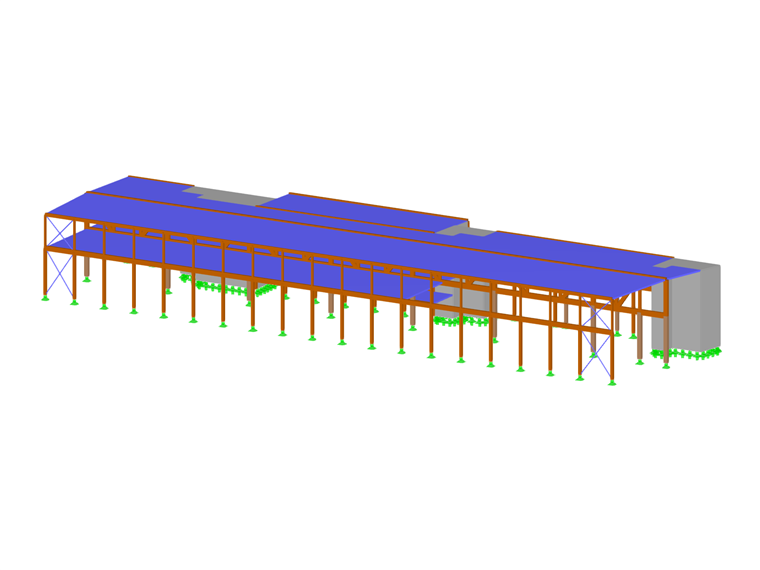

Model w RFEM hali fabrycznej w parku biznesowym Edelweiss w Münchwilen | © B3 Kolb AG

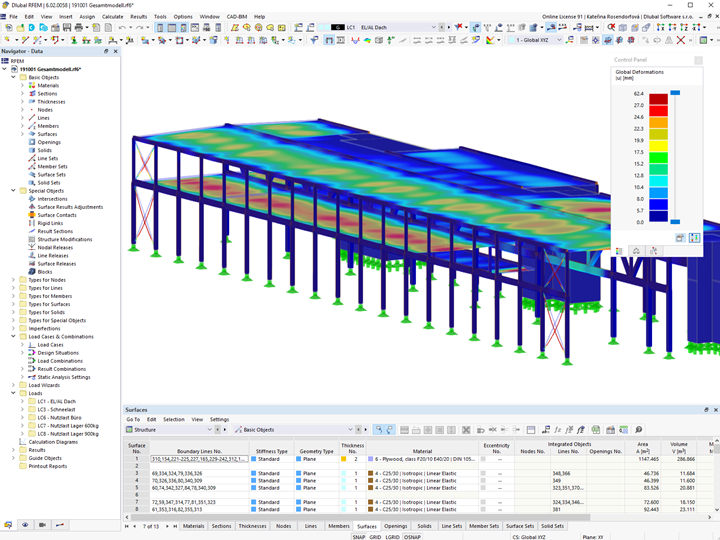

Odkształcenia w RFEM | © B3 Kolb AG

Dane modelu

Liczba węzłów 265

Liczba linii 434

Liczba prętów 313

Liczba powierzchni 36

Ilość brył 0

Ilość przypadków obciążenia 5

Ilość KO 0

Liczba kombinacji wyników 5

Ciężar całkowity 119,504 t

Wymiarowanie 98,663 x 12,400 x 27,650 m
