瑞士 Münchwilen 雪绒花工业园区的厂房

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

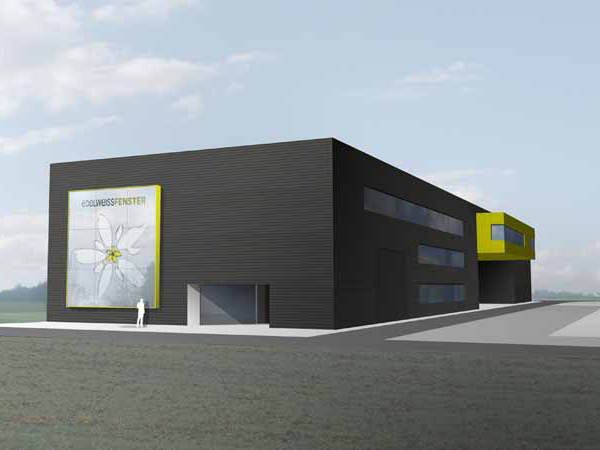

Edelweiss Business Park Münchwilen 将现代化的办公空间和仓储设施与生产车间相结合。 木结构与木-混凝土复合材料天花板创造了一个有趣的结构,是现代和高效建筑的一个很好的例子。

所有者
Edelweiss Windows AG
建筑设计 阁楼艺术
结构工程、木结构建筑、防火 B3 Kolb AG
www.b-3.ch

模型数据

模型

仓库和办公室位于上部,而生产车间则位于底层。

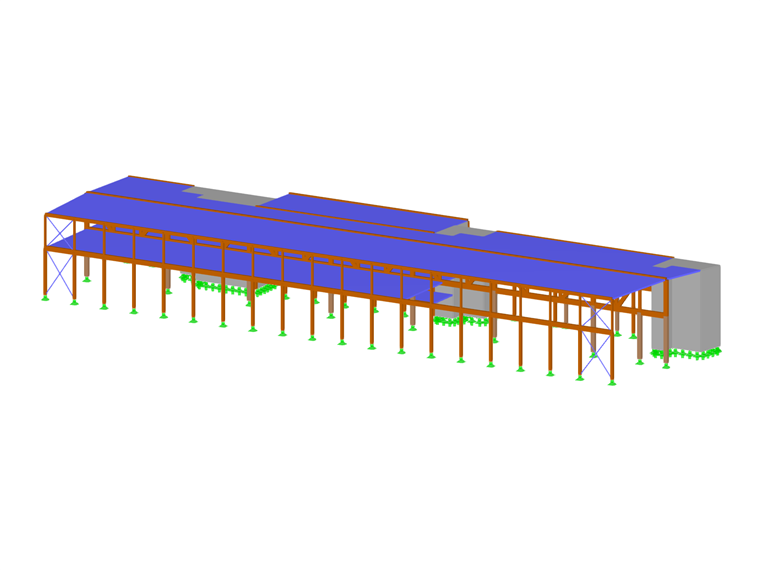

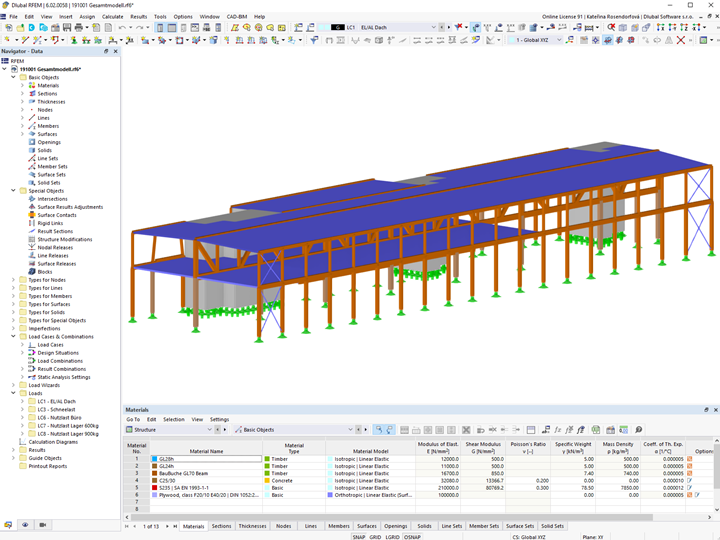

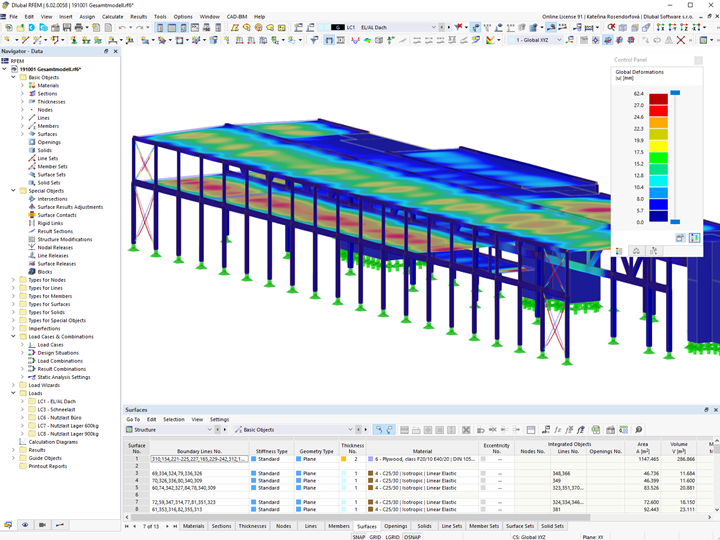

Dlubal 客户 B3 Kolb AG 负责施工。 有限元程序 RFEM 用于结构计算。

结构与结构设计

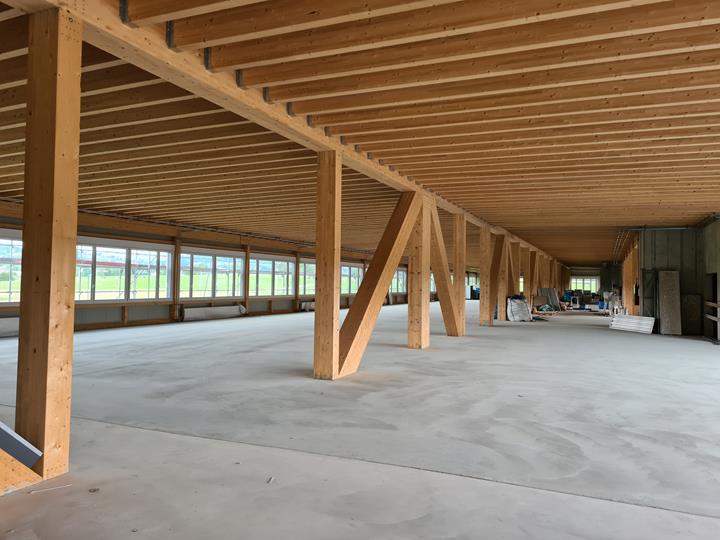

在车间建设期间, 加工木材 850 m³。 第一层楼板的中梁由几根榉木柱支撑,柱子荷载最大为 3650 kN。

一家生产公司需要一定的灵活性,在这个项目中已经考虑到了这一点。 其结果是一种木-混凝土复合地板,尽管跨度很大,但仍能承受很高的荷载。 此外,这种结构还确保了良好的隔音和防火性能。

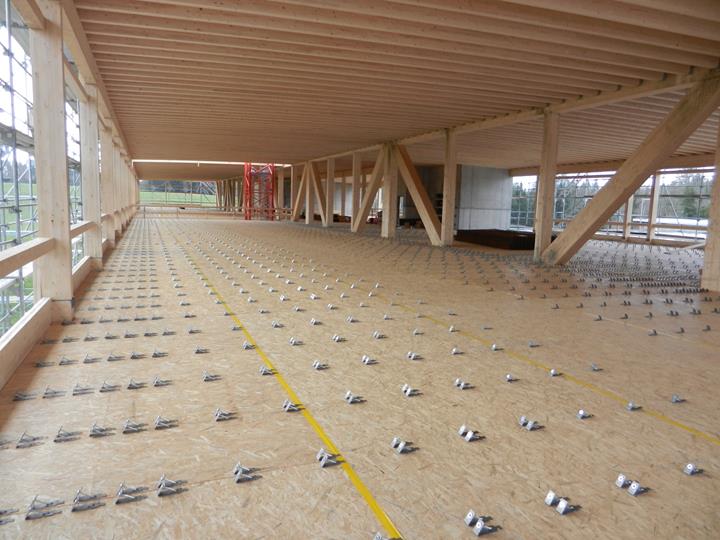

为了将木梁与混凝土板进行抗剪连接,在 2000 平方米的建筑面积上安装了 13000 个 PROFIX PHBV 连接器。 可比的系统要求更多。 这样既节省了时间,又减小了主梁的截面。 总体而言,所选结构节省了大约木材体积的 6%。

项目位置

雪绒花商业园
Murgtalstrasse 59
第9542章

关键词

体育馆 木结构 混凝土 组合楼板
