Разводной мост Airedale в Родли, Великобритания
Проект заказчика

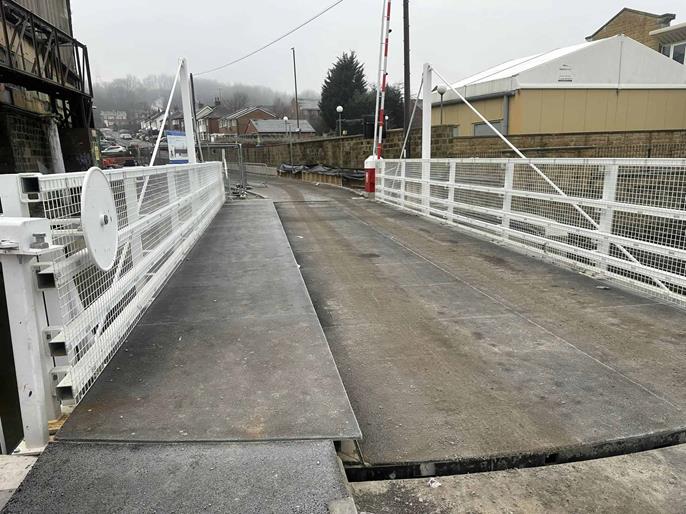

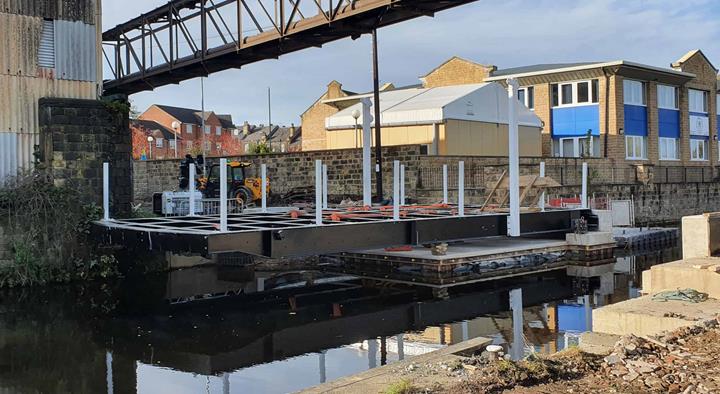

Поворотный мост Airedale является крупнейшим стальным разводным мостом с ручным управлением в Великобритании. Он обеспечивает доступ к новому жилому комплексу на окраине Лидса.
| Заказчик |
LAND & WATER www.land-water.co.uk |
| Расчёт конструкций |
Matrix Consulting Engineers Ltd www.matrixce.co.uk |
Данные о модели
Модель

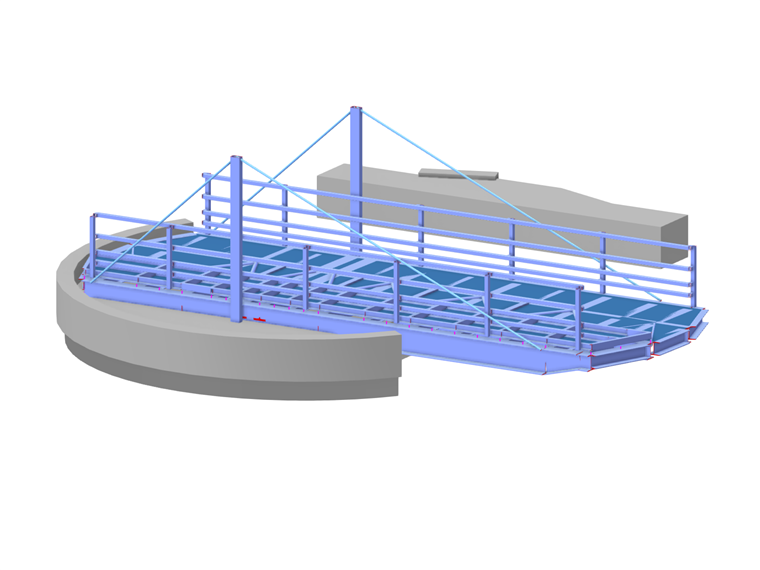

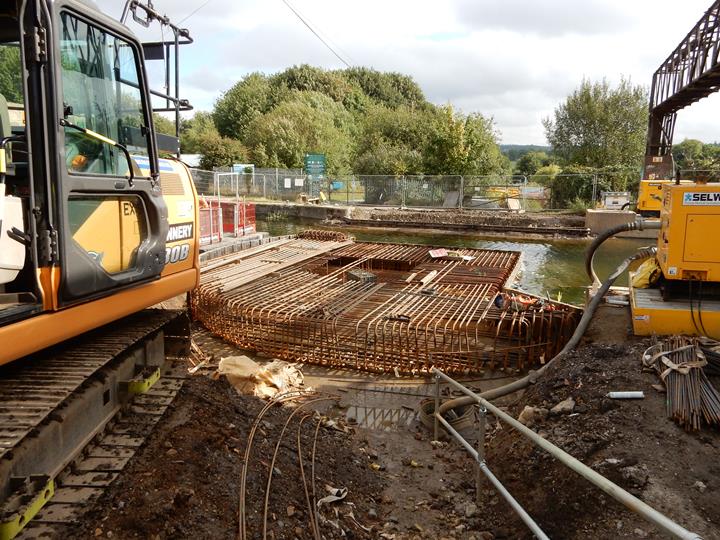

На основе BIM-модели компания Matrix Consulting Engineers Ltd, британский заказчик Dlubal, создала в RFEM трехмерную конечно-элементную модель. С помощью программы RFEM инженеры спроектировали стальную конструкцию поворотного моста и железобетонную конструкцию опор.
Конструкция и расчёт

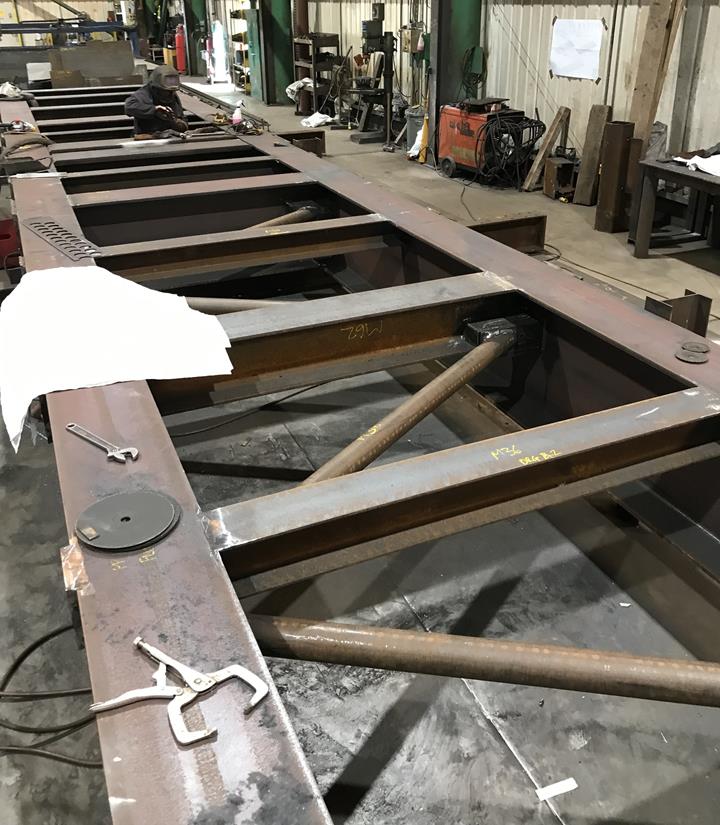

Общая длина стального моста составляет ок. 15 м и ширина ок. 5 м. На каждой из продольных балок моста установлены пилоны из труб прямоугольного сечения с растяжками из стальных профилей круглого сечения для уменьшения вертикальных деформаций. Использовались профили из стали S355 и S275 (растянутые стержни). Мост можно повернуть на 90 ° с помощью поворотного механизма с ручным управлением. Когда мост открыт, ширина прохода для судов составляет около 5,5 м.

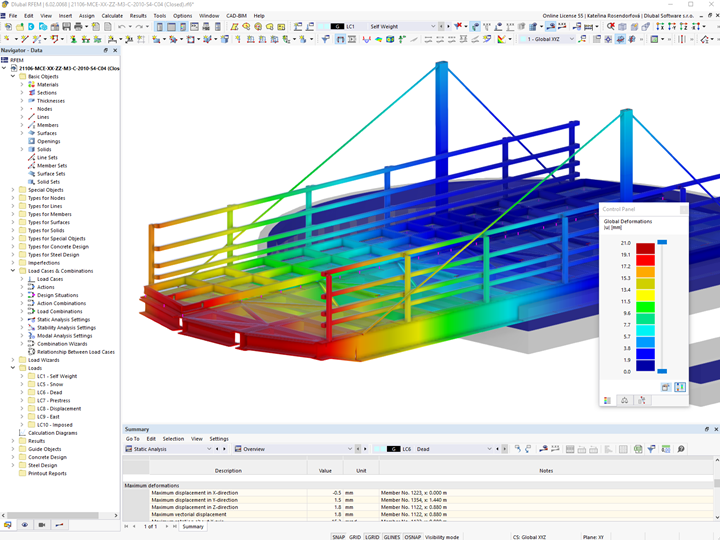

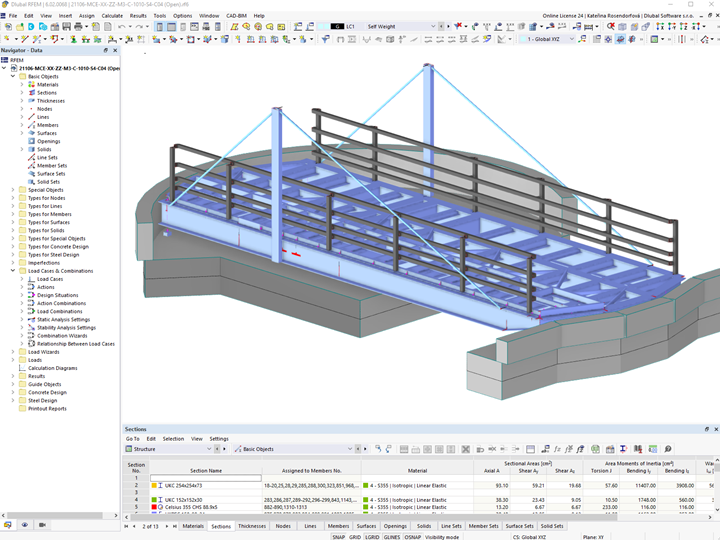

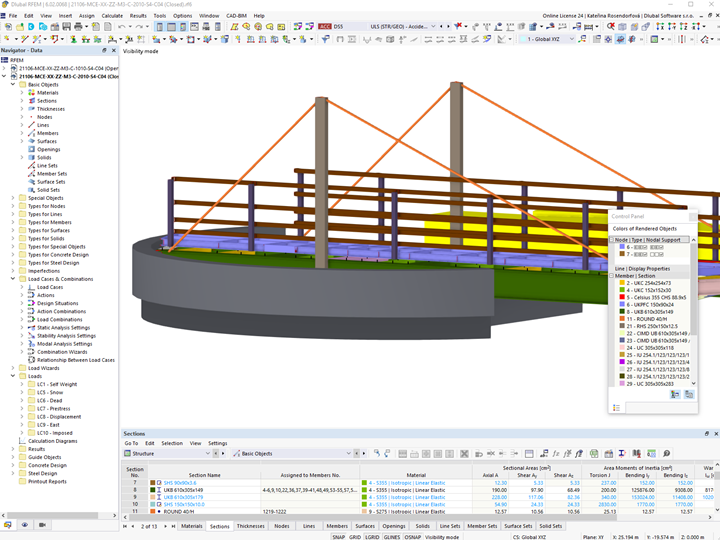

В программе RFEM инженеры Matrix проанализировали состояния «мост закрыт» и «мост открыт». В закрытом состоянии в качестве воздействий заданы различные положения нагрузки для транспортных средств и удары кораблей.
В следующих видеороликах вы можете увидеть механизм моста, как в анимации, так и в реальности.
Расположение проекта
Moss Bridge RdВеликобритания
