Ponte giratória Airedale em Rodley, Reino Unido

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

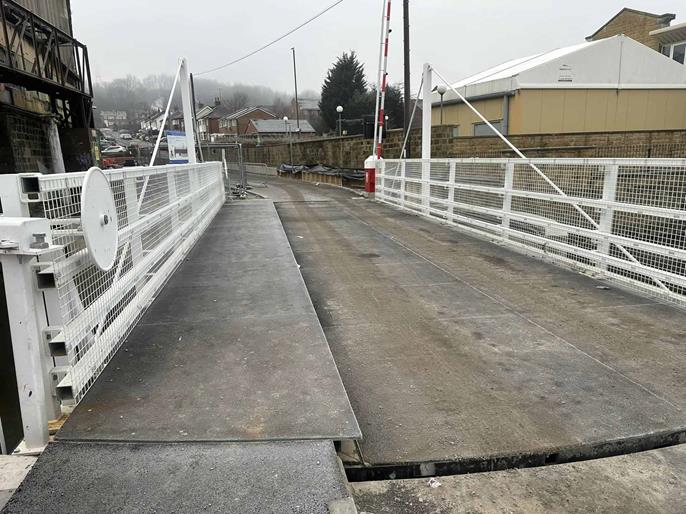

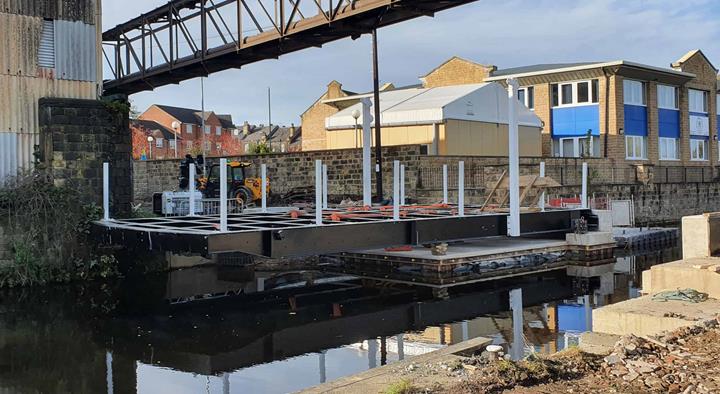

A ponte giratória de Airedale é a maior ponte giratória de aço operada manualmente do Reino Unido. Dá acesso a uma urbanização recentemente construída nos arredores de Leeds.

Investidor LAND & WATER
www.land-water.co.uk
Planeamento estrutural Matrix Consulting Engineers Ltd
www.matrixce.co.uk

Dados do modelo

Modelo

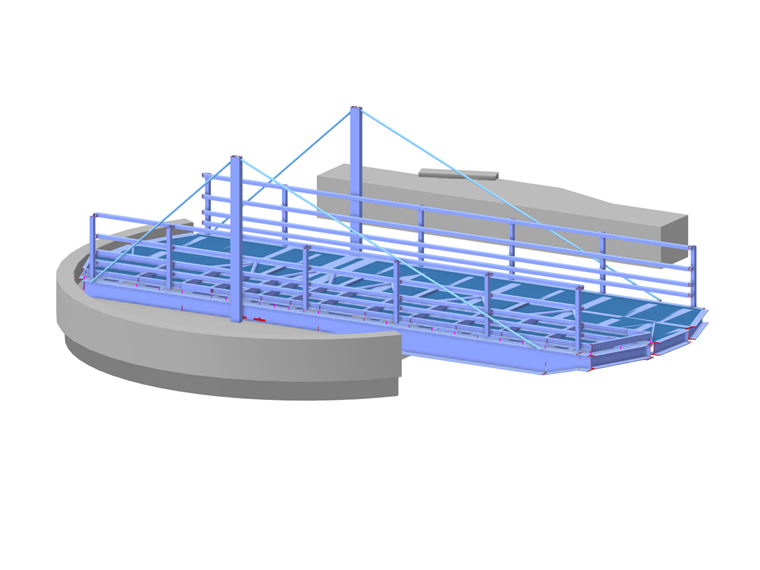

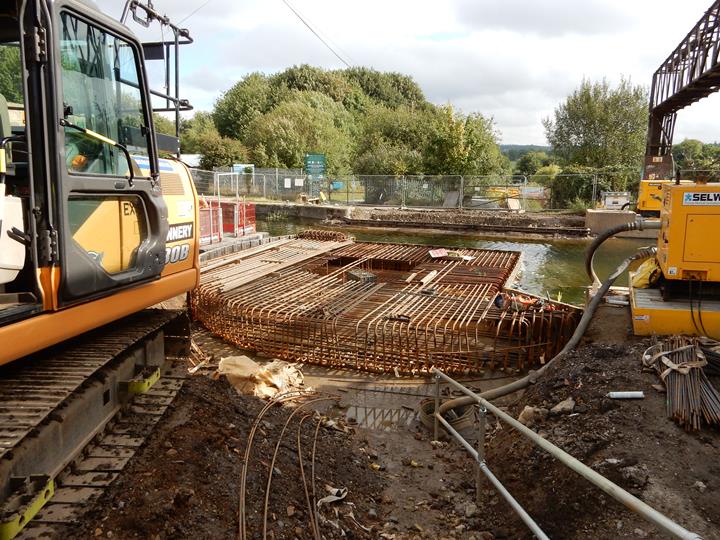

O cliente da Dlubal Matrix Consulting Engineers Ltd criou um modelo 3D de elementos finitos no RFEM com base num modelo BIM. Com a ajuda do RFEM, os engenheiros da Matrix efetuaram o dimensionamento da estrutura de aço da ponte giratória, bem como da estrutura de betão armado dos encontros da ponte.

Estrutura e dimensionamento

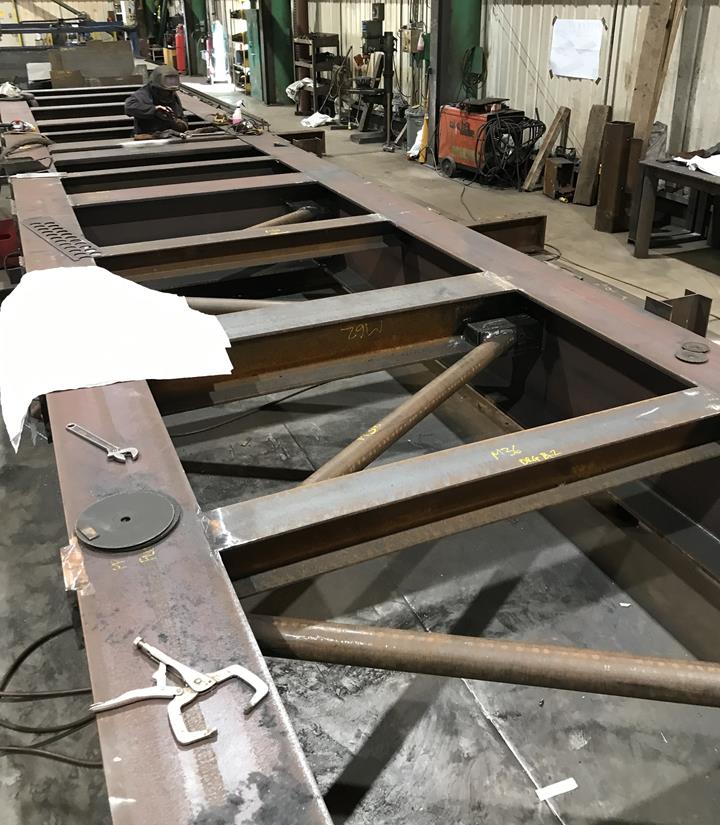

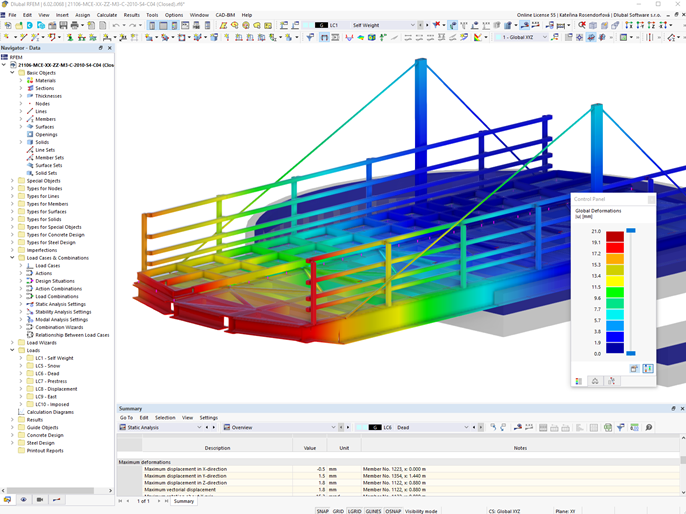

O comprimento total da ponte de aço é de cerca de 15 metros e a largura é de cerca de 5 metros. Em cada uma das vigas longitudinais da ponte, foram dispostos postes de tubos retangulares com tirantes de aço redondo contraventados para reduzir as deformações verticais. Foram utilizados os aços S355 e S275 (tirantes). A ponte pode ser rodada 90° utilizando um mecanismo de rotação operado manualmente. No estado aberto, a largura de passagem para navios é de cerca de 5,5 metros.

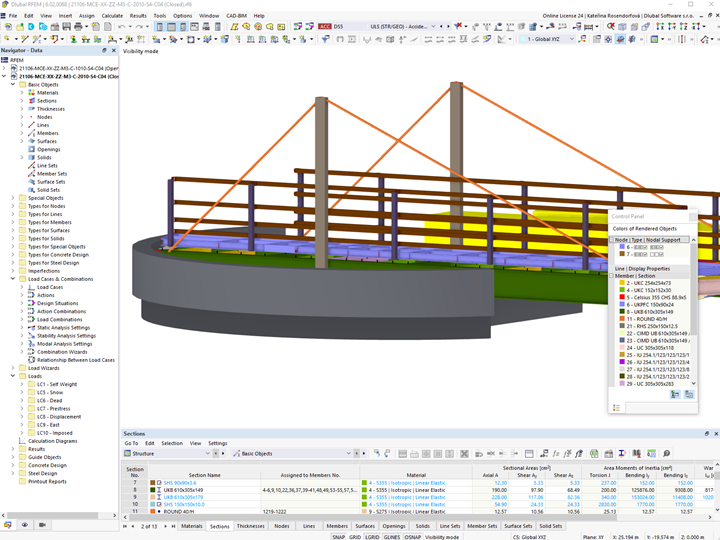

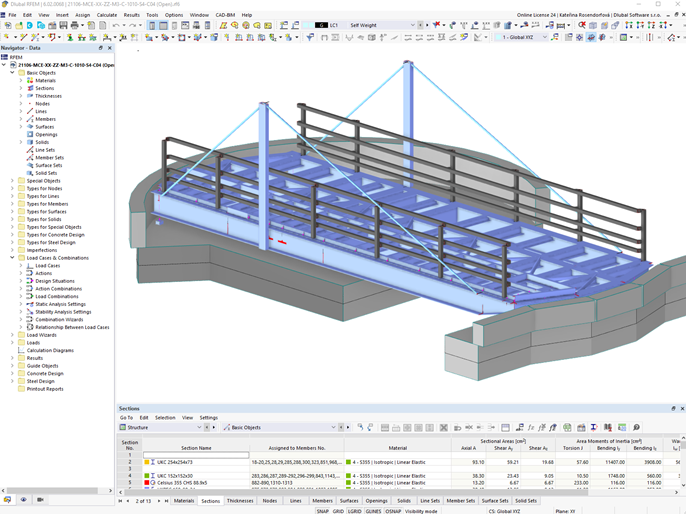

Os engenheiros da Matrix examinaram os estados de ponte fechada e ponte aberta no RFEM. No estado fechado, foram definidas como ações diferentes posições de carga para impactos de veículos e navios.

Nos vídeos a seguir, pode ver o mecanismo da ponte em animação assim como na realidade.

Local do projeto

Moss Bridge Rd
Rodley, Leeds
Reino Unido


Palavras-chave

Ponte Ponte giratória Aço
