Most obrotowy Airedale w Rodley, Wielka Brytania

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

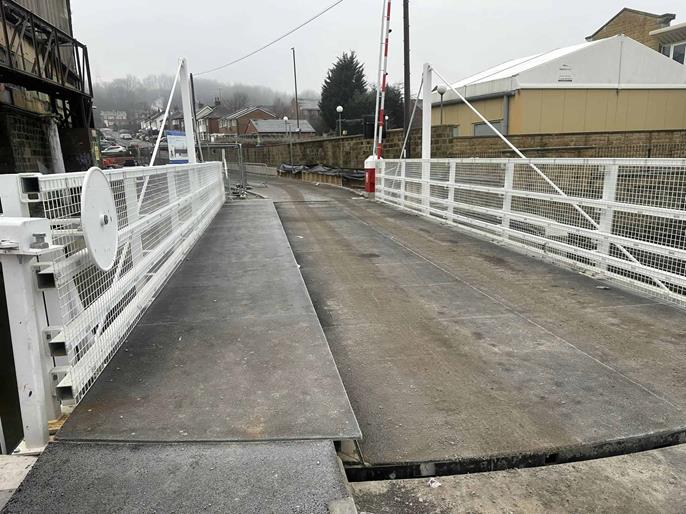

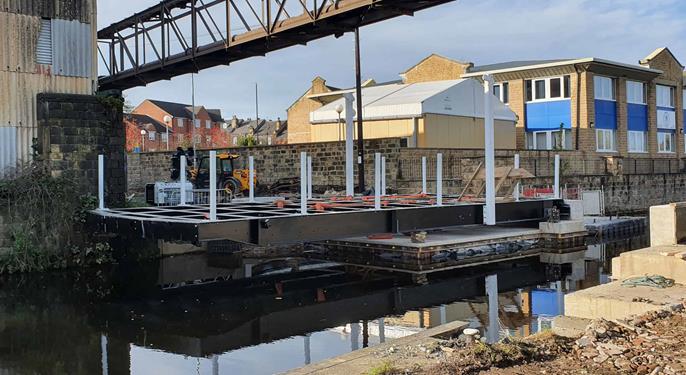

Most obrotowy Airedale jest największym, obsługiwanym ręcznie, stalowym mostem obrotowym w Wielkiej Brytanii. Umożliwia on dostęp do nowo wybudowanego osiedla na obrzeżach Leeds.

Klient LAND & WATER
www.land-water.co.uk
Obliczenia konstrukcyjne Matrix Consulting Engineers Ltd
www.matrixce.co.uk

Dane modelu

Model

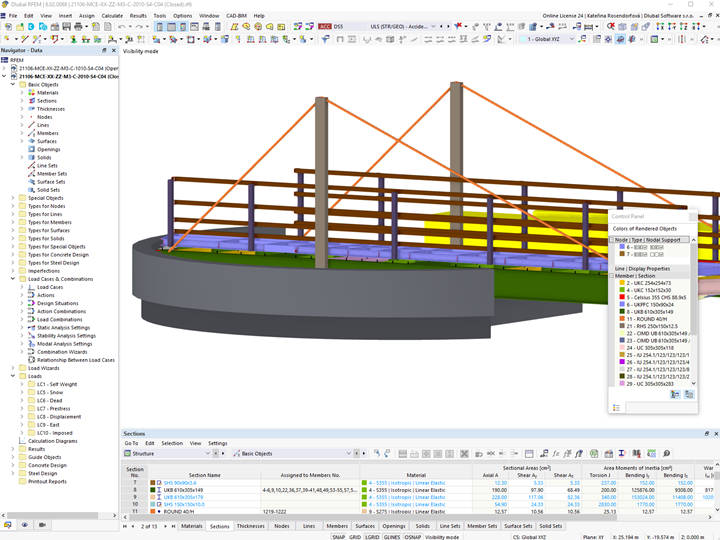

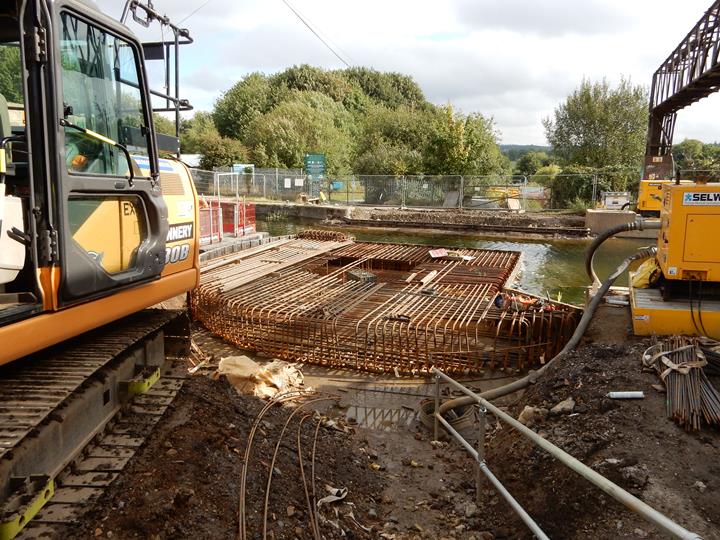

Klient firmy Dlubal, Matrix Consulting Engineers Ltd, stworzył model elementów skończonych 3D w programie RFEM na podstawie modelu BIM. Przy pomocy programu RFEM inżynierowie Matrix zaprojektowali konstrukcję stalową mostu obrotowego oraz żelbetową konstrukcję przyczółków.

Konstrukcja i wymiarowanie

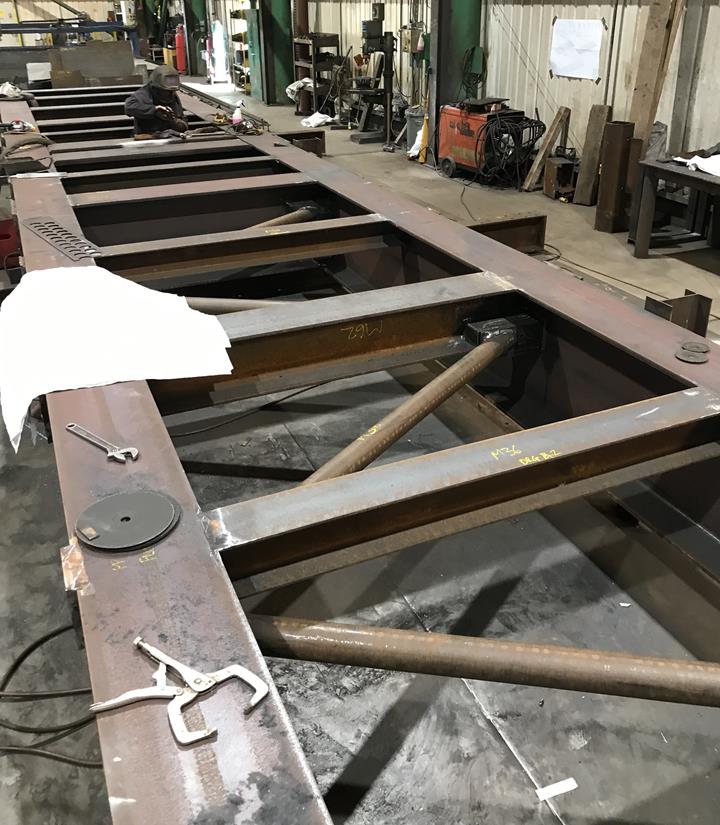

Łączna długość stalowego pomostu wynosi ok. 15 m, a szerokość ok. 5 m. W celu ograniczenia odkształceń pionowych na każdym z dźwigarów podłużnych mostu rozmieszczono pylony z rur prostokątnych ze stężonymi prętami rozciąganymi z okrągłych stalowych przekrojów. Zastosowano stal S355 i S275 (pręty rozciągane). Most można obrócić o 90° za pomocą ręcznego mechanizmu obrotowego. W stanie otwartym, szerokość przejścia dla statków wynosi około. 5,5 m.

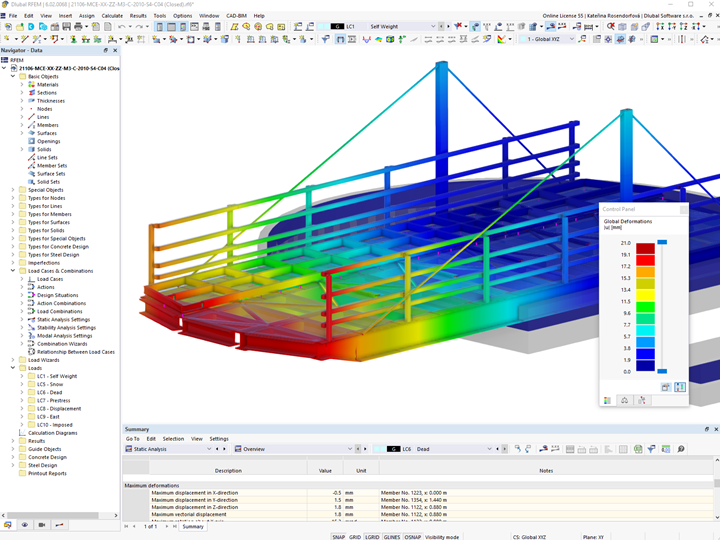

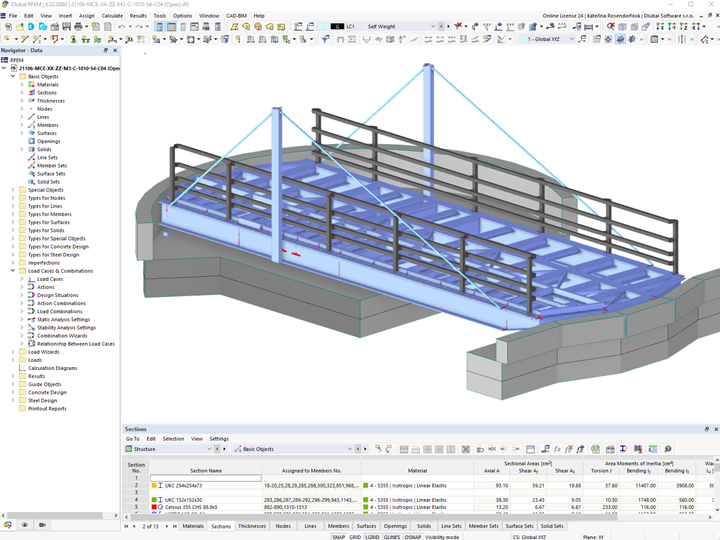

Inżynierowie MATRIX przeanalizowali w programie RFEM most w stanie zamkniętym i otwartym. W stanie zamkniętym jako oddziaływania przyjęto różne położenia obciążeń od ruchu pojazdów i statków.

W poniższych filmach można zobaczyć mechanizm mostu w animacji, a także w rzeczywistości.

Lokalizacja projektu

Moss Bridge Rd
Rodley, Leeds
Zjednoczone Królestwo


Słowa kluczowe

Most Most obrotowy Stal
