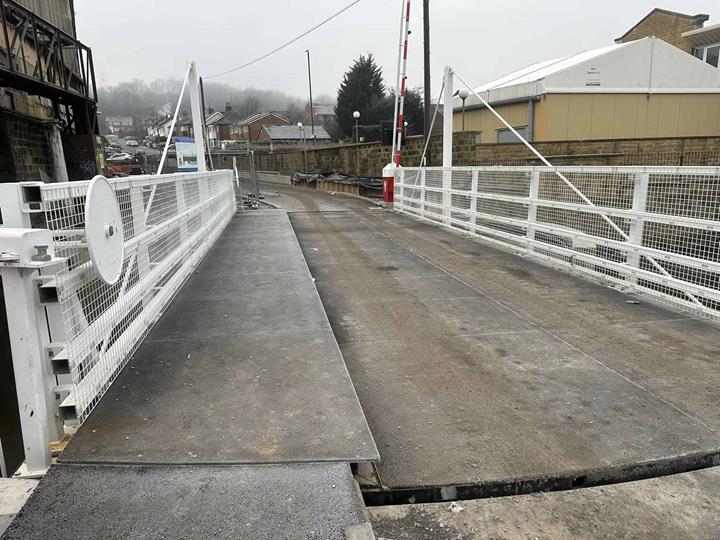

Airedalský otočný most v Rodley, Velká Británie

Údaje o modelu

• Délka: ~ 16,0 m
• Šířka: ~ 10,0 m
• Výška: ~ 4,5 m
• Počet uzlů: 460
• Počet prutů: 443
• Počet ploch: 99

Model

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

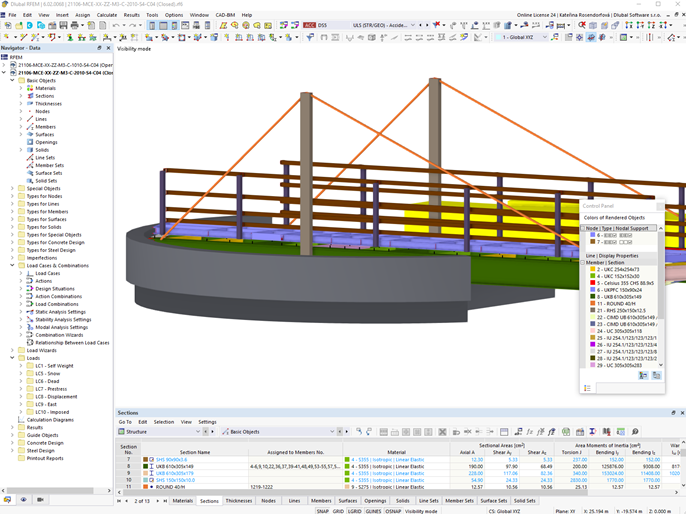

Model | Airedalský otočný most v Rodley, Velká Británie | Uzavřený stav

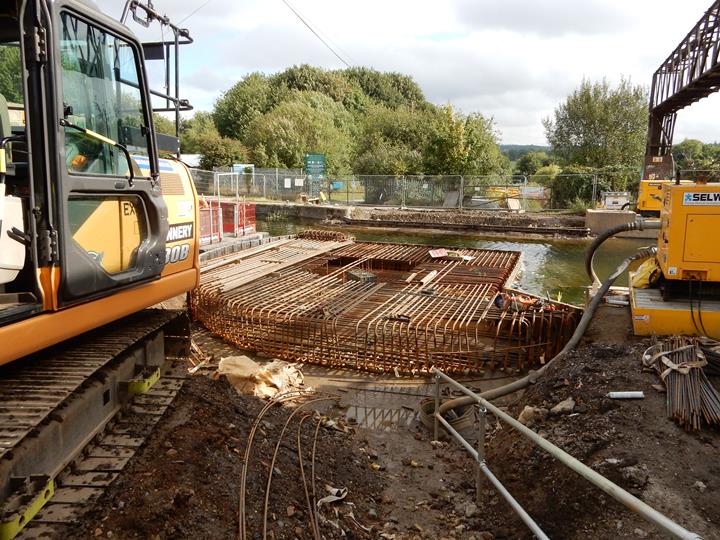

Společnost Matrix Consulting Engineers Ltd, která patří k zákazníkům firmy Dlubal, vytvořila na základě BIM modelu 3D model konečných prvků v programu RFEM. Inženýři ze společnosti Matrix posoudili v programu RFEM ocelovou konstrukci otočného mostu a železobetonovou konstrukci mostních opěr.

Konstrukce a posouzení

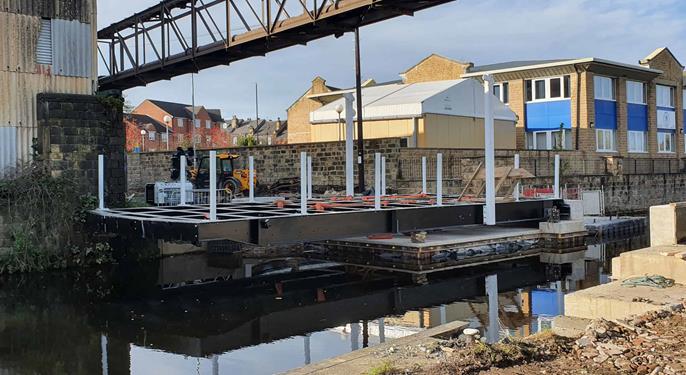

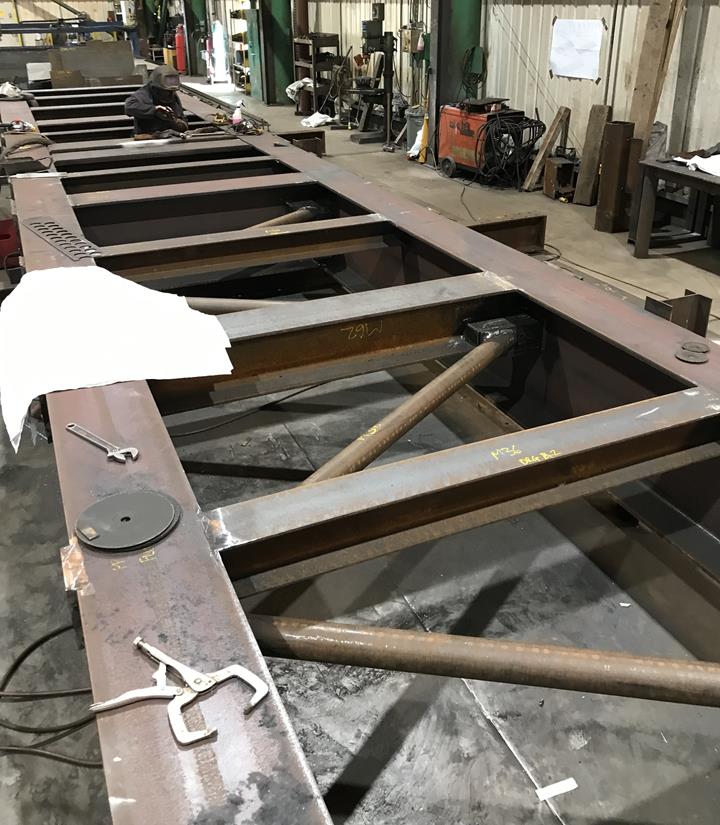

Celková délka ocelového mostu činí asi 15 m a šířka je asi 5 m. Na podélných nosnících mostu jsou umístěny pylony z obdélníkových trubek s kotevními tahovými pruty z kruhové oceli pro minimalizaci svislých deformací. Použily se přitom ocelové průřezy S355 a S275 (tahové pruty). Pomocí ručně ovládaného otočného mechanismu lze most otočit o 90°. Když je most otevřený, šířka průplavu pro lodě je asi 5,5 m.

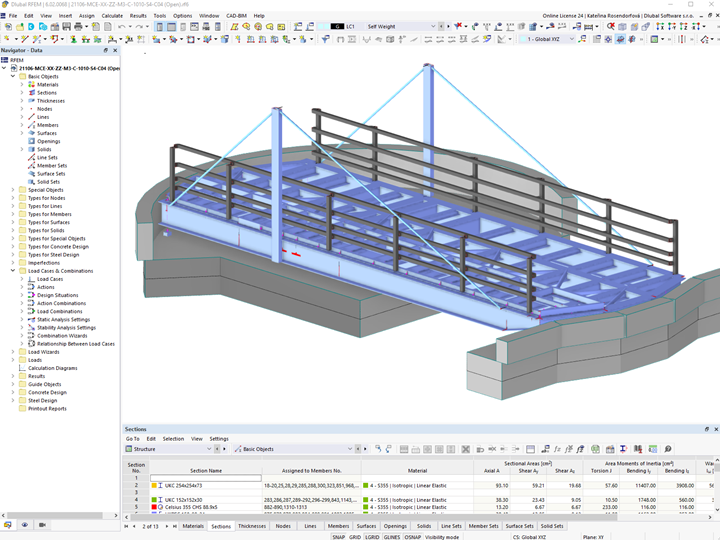

Inženýři z Matrixu prověřili v programu RFEM most v otevřeném stavu a most v zavřeném stavu. V zavřeném stavu byly mimo jiné uvažovány jako účinky různé polohy zatížení vozidly a také náraz lodi.

V následujících videích si můžete prohlédnout mechanismus mostu jako animaci a také ve skutečnosti.

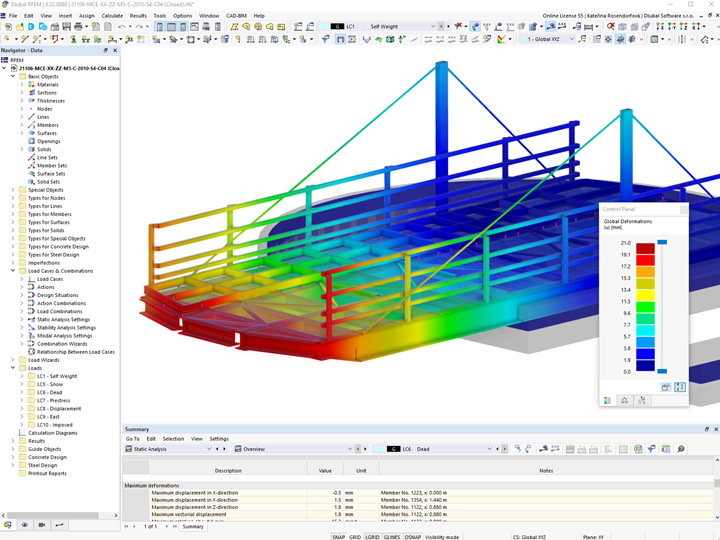

• Animace pomocí zobrazení deformací v programu RFEM a BIM modelu
• Mechanismus otočného mostu
