英国罗德利 Airedale 平转桥
客户项目

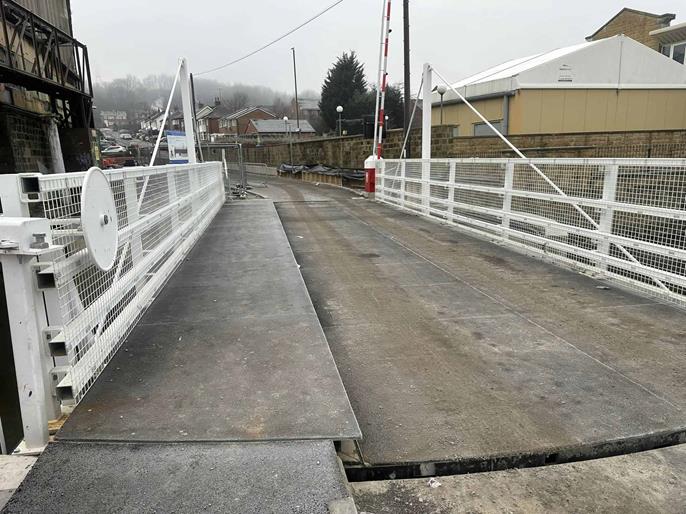

Airedale 平转桥是英国最大的钢结构手动平转桥。 该桥是通往利兹市郊新建住宅区的通道。
| 所有者 |
土地和水 www.land-water.co.uk |
| 结构验算 |
Matrix Consulting Engineers Ltd www.matrixce.co.uk |
模型数据
模型

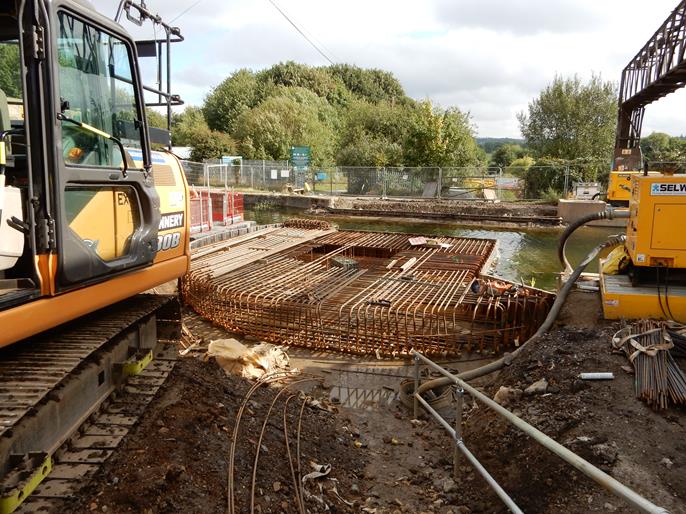

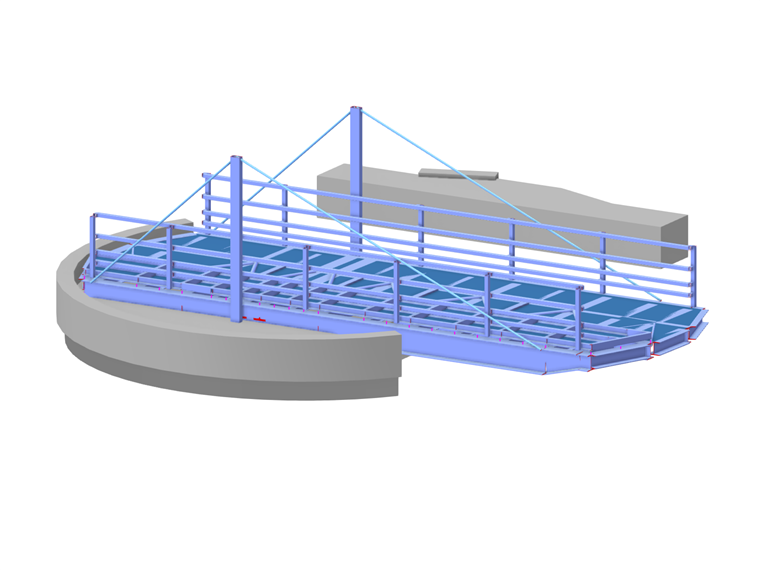

德儒巴客户 Matrix Consulting Engineers Ltd 基于 BIM 模型在 RFEM 中创建了一个三维有限元模型。 在 RFEM 的帮助下，Matrix 的工程师们设计了悬臂梁的钢结构和桥台的钢筋混凝土结构。
结构与结构设计

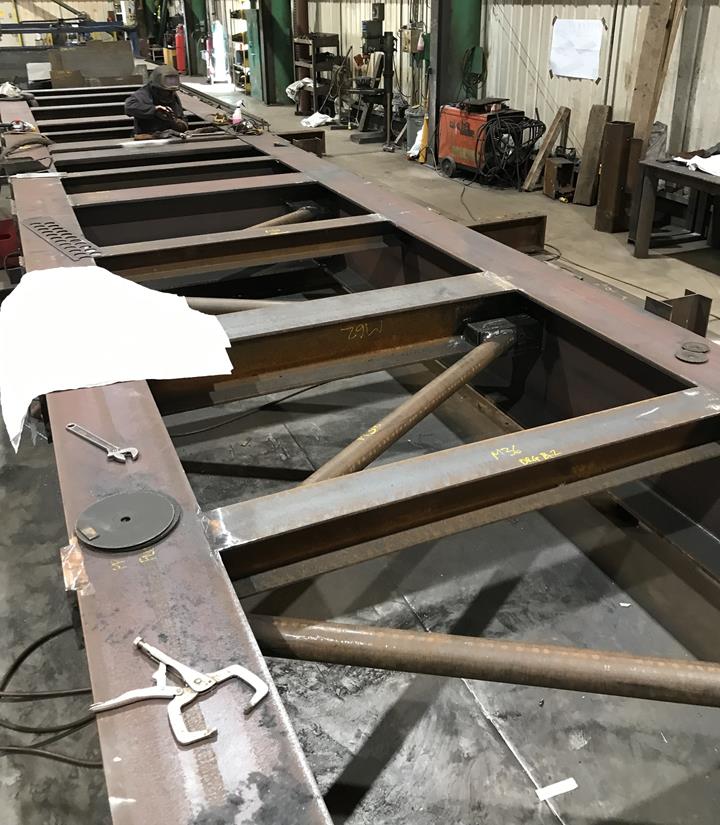

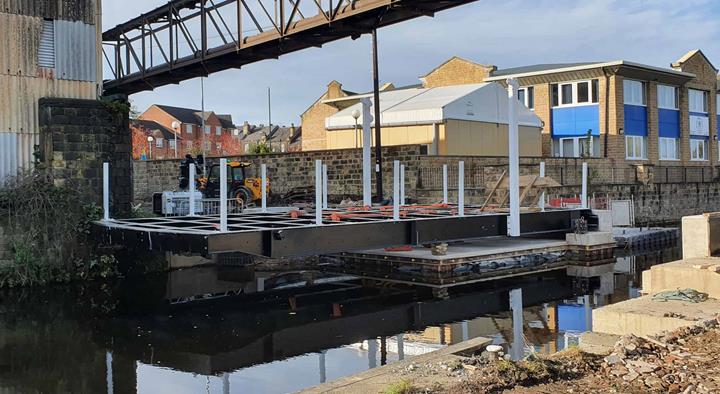

钢桥的总长度约为15 m，宽度约为5 m。 在桥梁的每根纵向梁上都布置了矩形管塔架，塔架由圆钢制成，拉杆由圆钢制成，以保持较低的竖向变形。 使用钢 S355 和 S275（受拉钢筋）。 桥板可以通过手动旋转装置旋转 90°。 打开时，船舶的通道宽度约为5.5 m。

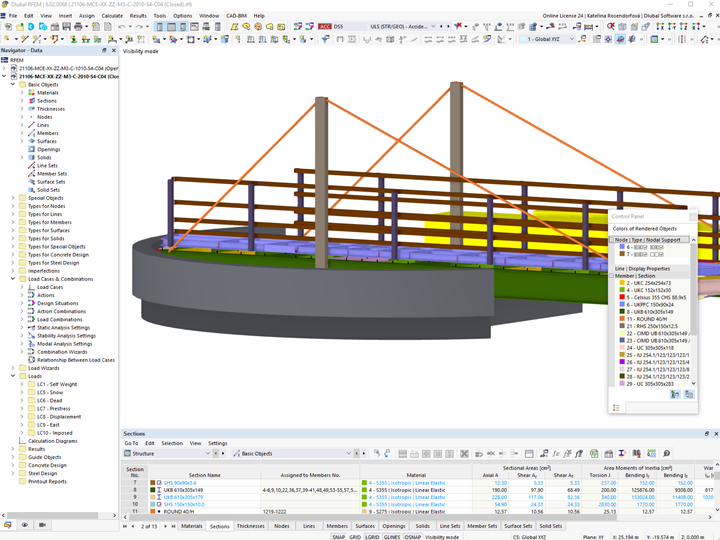

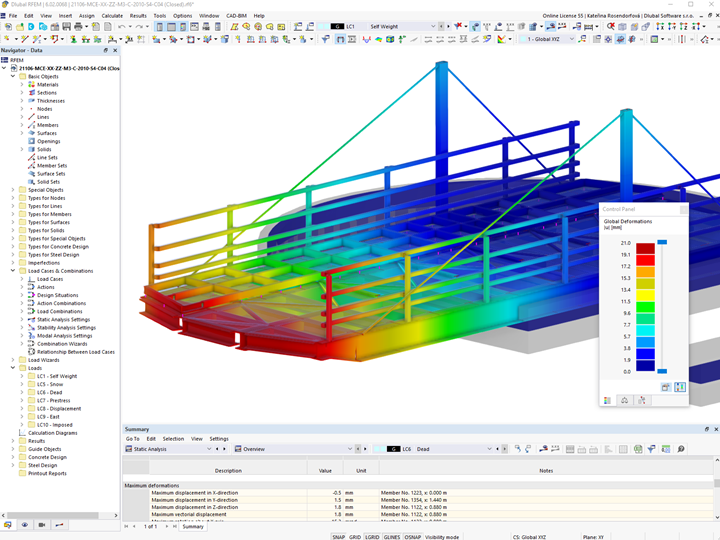

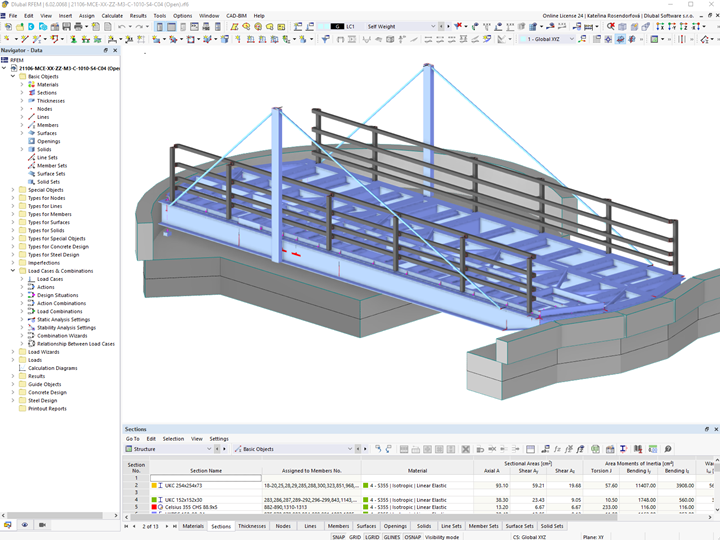

矩阵工程师在 RFEM 中检查了桥的状态，封闭和桥，开放。 在关闭状态下，将车辆和船舶碰撞的各种荷载位置设置为作用。
在下面的视频中，您可以在动画和现实中看到桥梁的作用。
项目位置
莫斯桥路罗德利，利兹
英国
英国
