Pont tournant d'Airedale à Rodley, Royaume-Uni

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

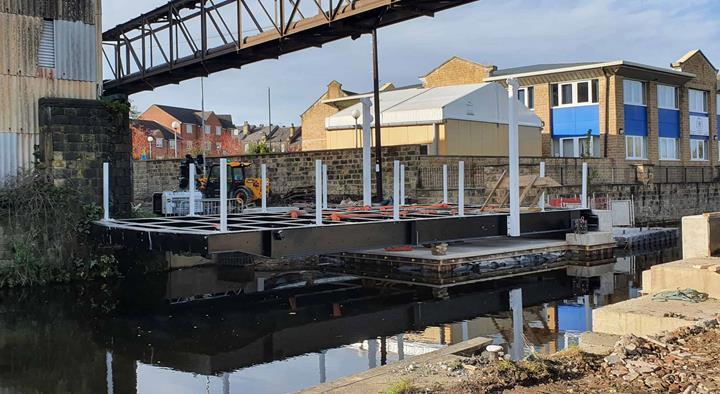

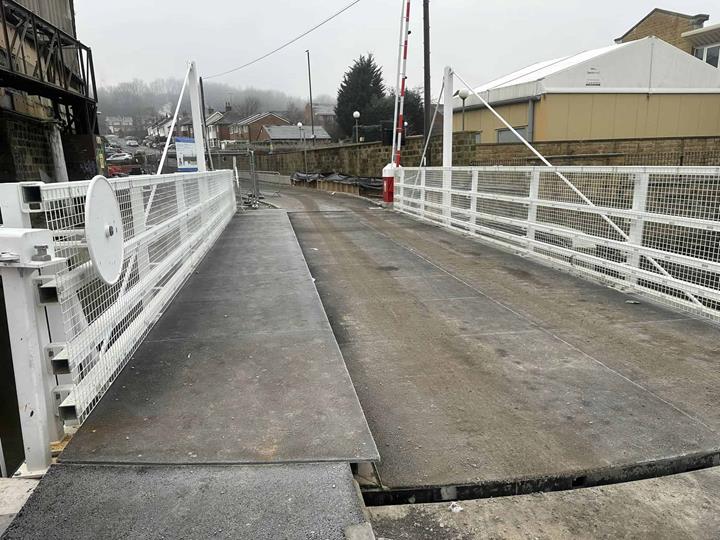

Le pont tournant d'Airedale est le plus grand pont tournant en acier à commande manuelle du Royaume-Uni. Il donne accès à un nouveau lotissement à la périphérie de Leeds.

Maître d'ouvrage LAND & WATER
www.land-water.co.uk
Calcul de structure Matrix Consulting Engineers Ltd
www.matrixce.co.uk

Données du modèle

Modèle

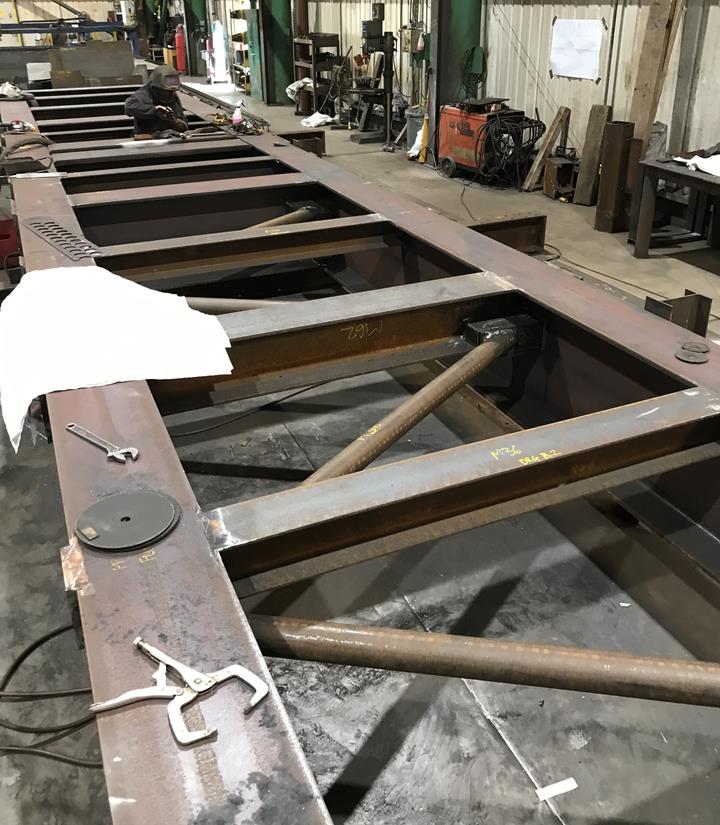

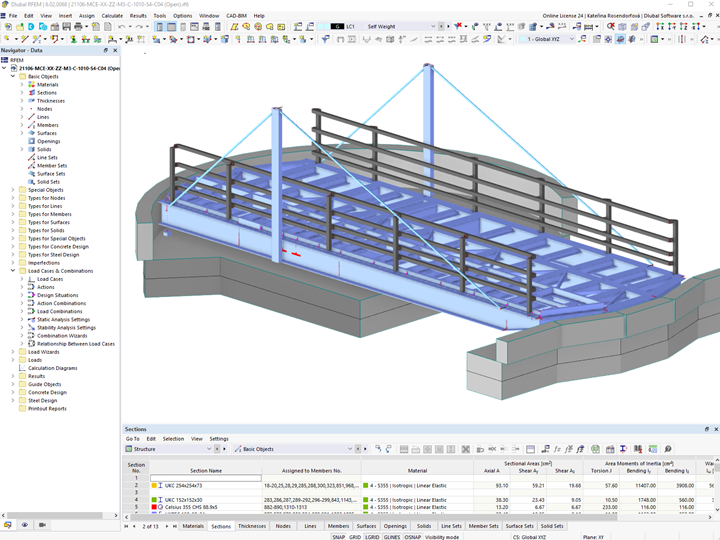

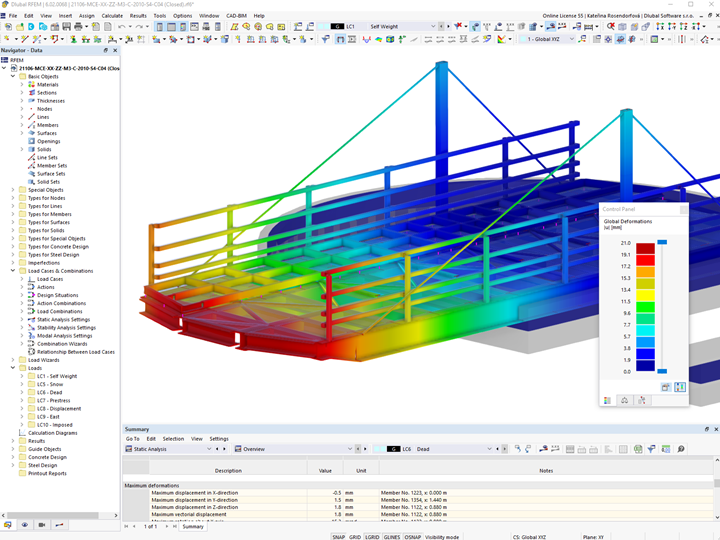

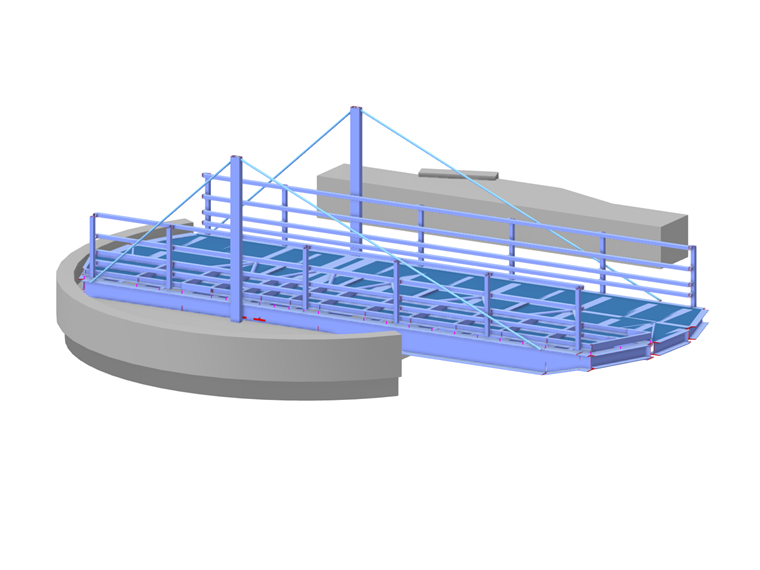

Matrix Consulting Engineers Ltd, client de Dlubal, a créé un modèle 3D aux éléments finis basé sur le modèle BIM dans RFEM. Avec l'aide de RFEM, les ingénieurs de Matrix ont calculé la structure en acier du pont tournant et la structure en béton armé des culées du pont.

Structure et calcul

La longueur totale du pont en acier est d'environ 15 m et la largeur d'environ 5 m. Des mâts en tubes rectangulaires sont maintenus en équilibres grâce aux tirants en profilés ronds sur chacune des poutres longitudinales du pont afin de réduire les déformations verticales. Les aciers S355 et S275 (barres tendues) ont été utilisés. Le pont peut être tourné de 90° à l'aide d'un mécanisme de rotation manuel. Lorsqu'il est ouvert, la largeur de passage pour les navires est d'environ 5,5 m.

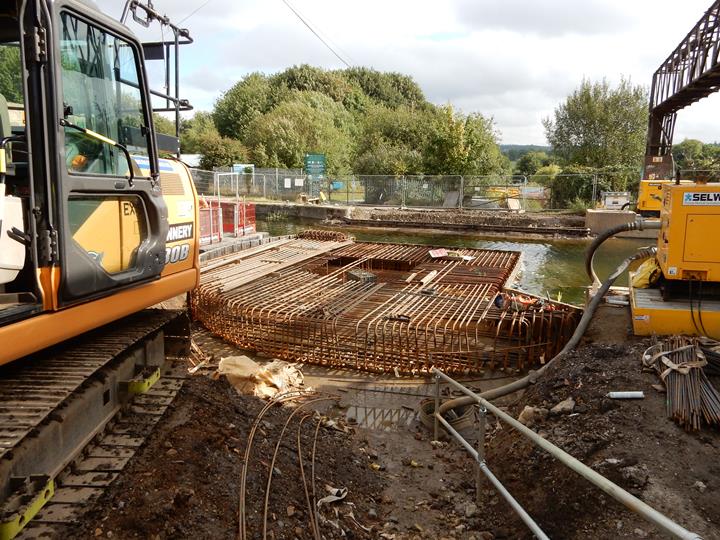

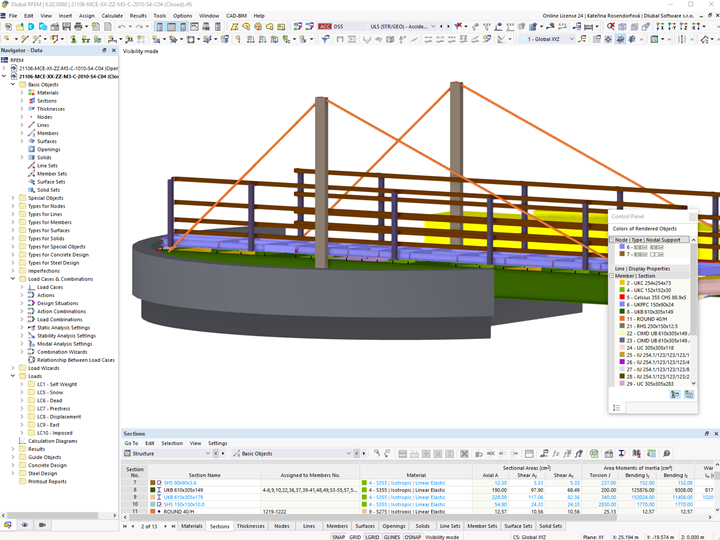

Les ingénieurs matriciels ont examiné les états pont fermé et pont ouvert dans RFEM. À l'état fermé, différentes positions de charge pour les impacts de véhicules et de navires ont été définies comme des actions.

Dans les vidéos suivantes, vous pouvez voir le mécanisme du pont en animation et en réalité.

Adresse du projet

Moss Bridge Rd
Rodley, Leeds
Royaume-Uni


Mots-clés

Pont Pont tournant Acier
