意大利罗马美第奇别墅节上的遮阳伞

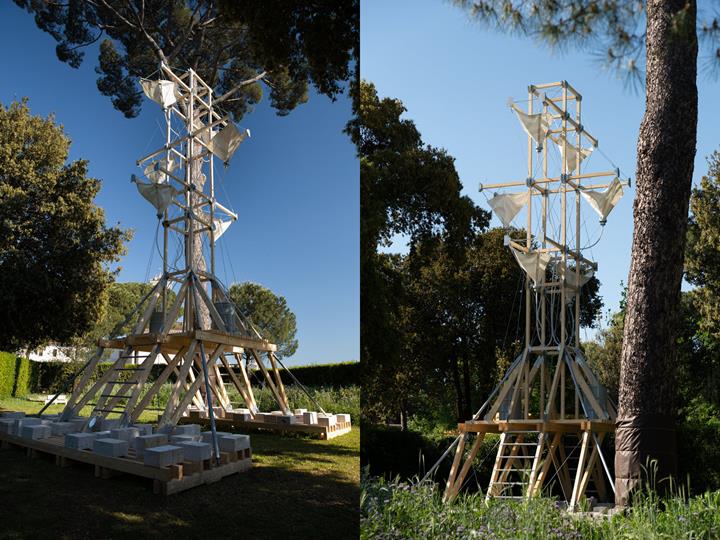

从 2023 年 5 月 24 日到 10 月 1 日,第二届美第奇别墅艺术节将在 2022 年举办之后举行。 整个夏天,它为建筑师、艺术家和研究人员提供了投资于美第奇别墅 (Villa Medici) 历史悠久的花园的机会。 德儒巴软件公司的客户 Atelier PoCo 参与了七个小屋项目的设计和技术研究。

Structure

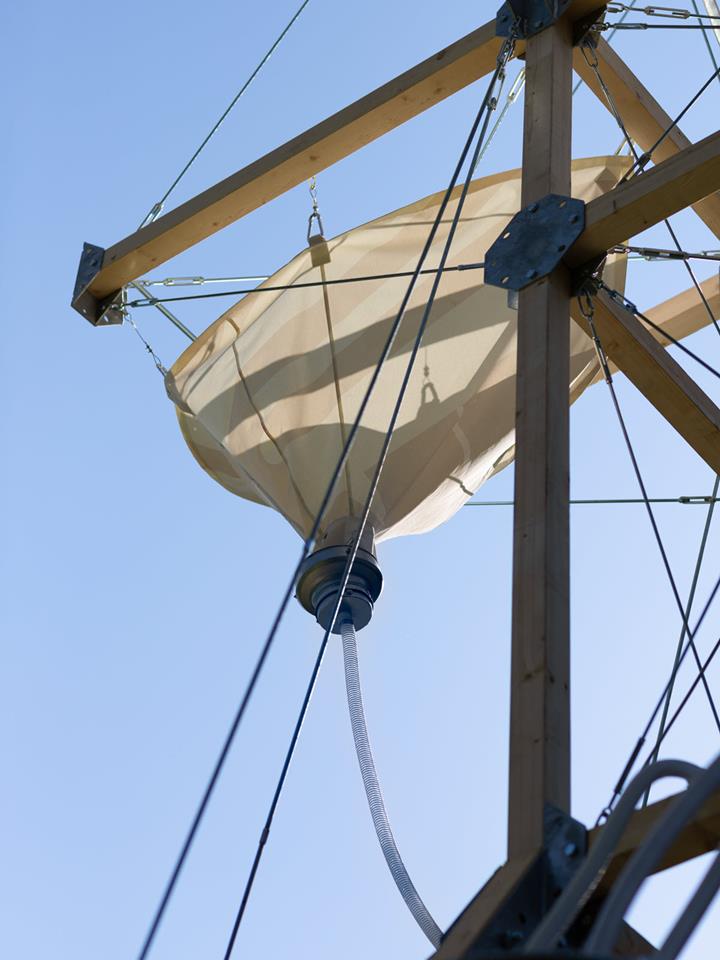

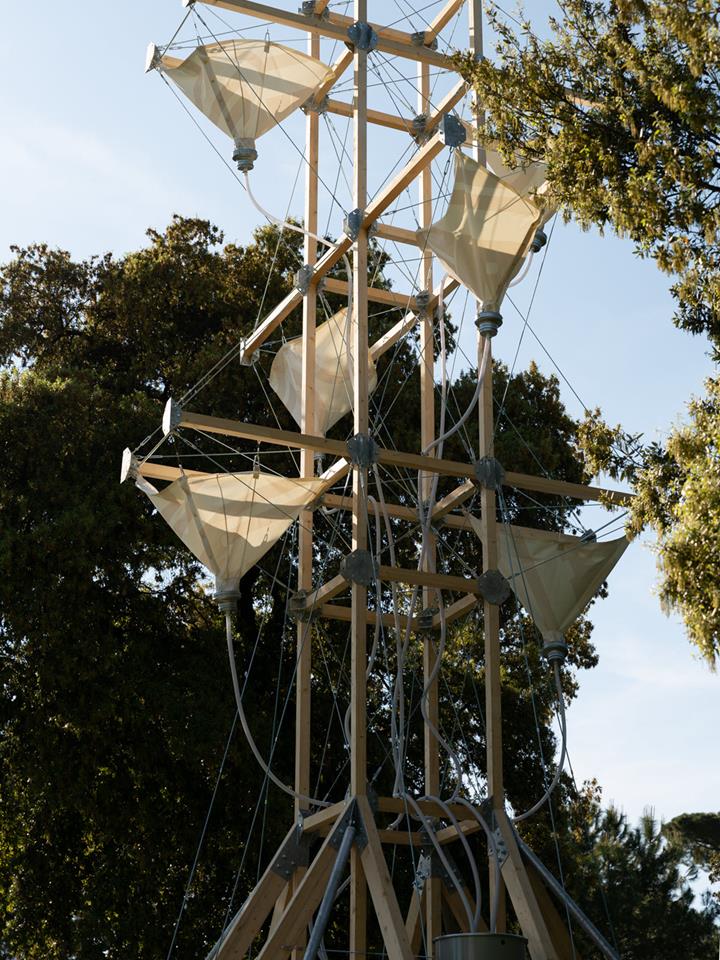

Le festival 2023 est marqué par la construction de la tour en bois de 13 mètres ayant pour objectif de récupérer l'eau de pluie et de la stocker. La forme de cette tour rappelle celle d'un entonnoir, avec une partie inférieure évasée sur 3,60 m et une partie supérieure élevée d'environ 7 m comprenant trois points d'ailes.

La structure est entièrement réalisée en bois lamellé-collé, offrant à la fois résistance et flexibilité. Pour assurer l'équilibre de la tour, plusieurs tonnes de travertins sont soigneusement disposées à sa base. Des tirants ont été disposés pour contreventer l'ensemble de la structure et garantir sa stabilité.

Étant exposée aux vents, la tour est soumise à des déplacements en tête qui peuvent atteindre plusieurs dizaines de centimètres. Cela exige une conception précise et une attention particulière aux assemblages. Dans ce projet, tous les assemblages sont articulés, permettant à la structure de s'adapter aux mouvements induits par les forces exerçant sur la construction et leur bon transfert jusqu’aux appuis.

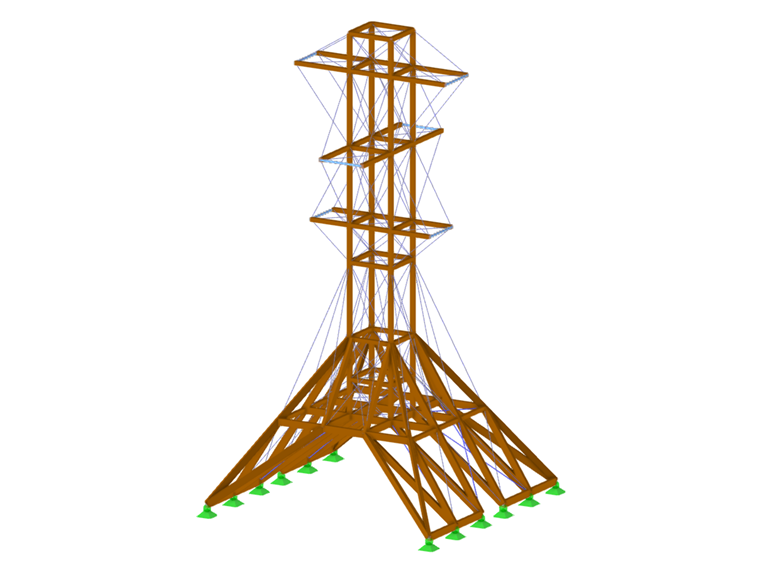

Modélisation dans RFEM 6

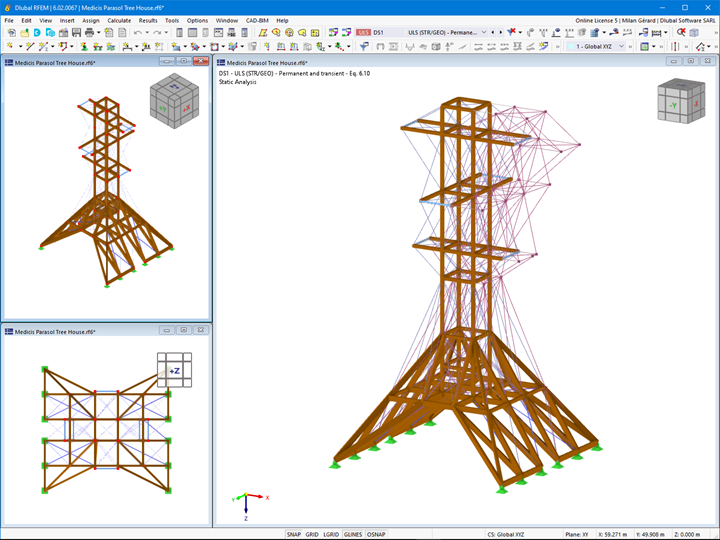

Le logiciel RFEM 6 a été utilisé pour la modélisation et la descente de charges de la cabane. De plus, il a permis aux concepteurs d'analyser et de simuler le comportement de la structure de la tour, en prenant en compte les charges appliquées avec le module d’analyse de stabilité.

Grâce aux modules spécifiques « Vérification de l’acier » et « Vérification du bois » intégrés dans RFEM 6, les éléments en acier et en bois ont pu être dimensionnés suivant les normes de calcul Eurocode. La possibilité de traiter une structure multi-matériaux dans le programme grâce à l'option du choix de la norme de combinaisons de charges "EN 1990 | Base + Bois", a joué un rôle significatif dans l'optimisation du temps de travail pour ce projet.

La construction de cette cabane en bois représente ainsi un exemple inspirant de l'alliance entre la créativité architecturale et les préoccupations environnementales dans le cadre du festival.

位置 Villa Medici, Viale della Trinità dei Monti
00187 罗马
Italy
设计 工艺车间
工程 工艺车间
亨利·特罗工作室
PoCo 工作坊(建设性诗歌)
结构设计事务所 PoCo 工作坊(建设性诗歌)
安装施工 工艺车间
制造商 代理公司
工艺车间


项目说明

模型数据

节点数目: 74
线的数目 299
杆件数目: 284
面的数目: 0
实体数目 0
荷载工况数目 4
荷载组合数目 41
结果组合数目 0
总重量 1,013 t
翘曲区域尺寸 62.856 x 10.640 x 47.326 m
