Capanna per ombrellone al festival delle capanne di Villa Medici a Roma, Italia
Progetto cliente
-
01

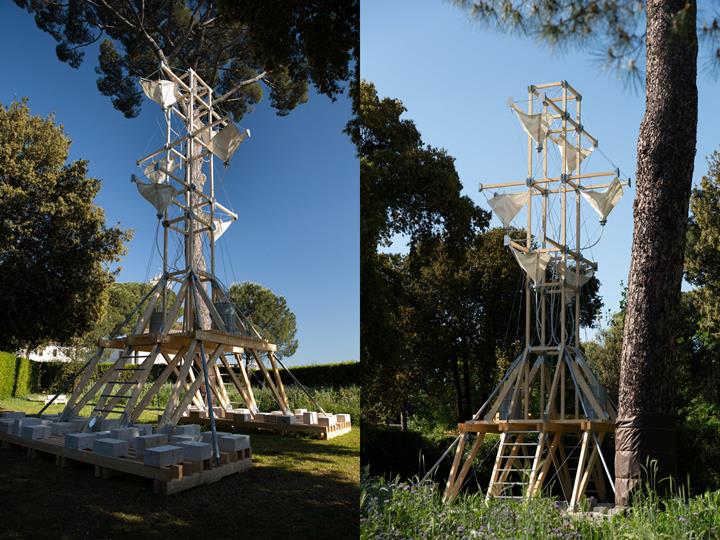

Cabane Parasol al Festival des cabanes di Villa Medici a Roma (© Victoria Tanto)
-
01

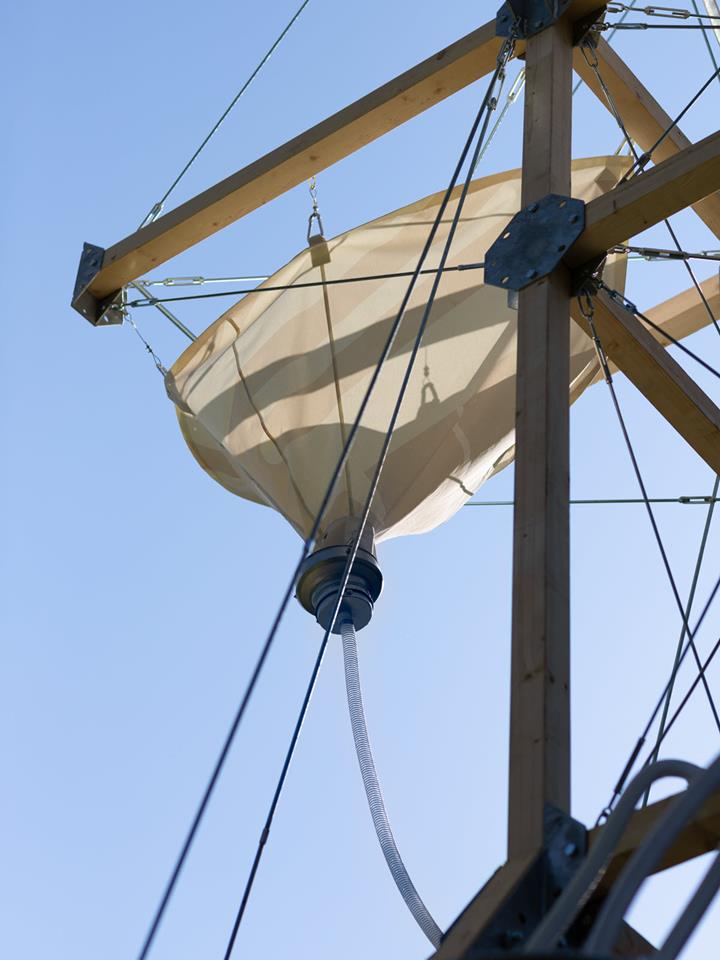

Dettagli del sistema di recupero dell'acqua della Cabane Parasol (© Victoria Tanto)
-
01

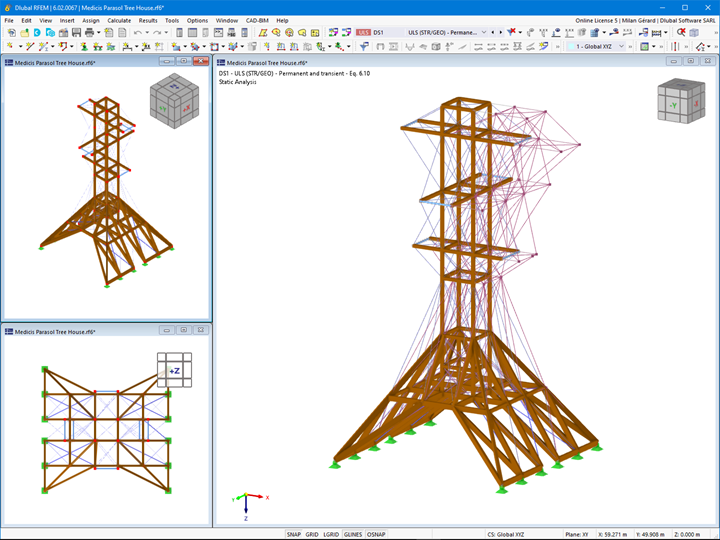

Capanna ombrellone modellata in RFEM e visualizzazione delle deformate
-
01
Visualizzazione della deformata modale della capanna ombrellone
Dopo la sua creazione nel 2022, la seconda edizione del Festitval des Cabanes a Villa Medici a Roma si svolgerà dal 24 maggio al 1 ottobre 2023. Per tutta l'estate, offre ad architetti, artisti e appassionati di arte e cultura, la possibilità di visitare la mostra nei giardini storici di Villa Medici. Uno dei sette progetti di strutture ha beneficiato dell'intervento per il suo design e per lo studio tecnico dell'Atelier PoCo, cliente francese di Dlubal Software.
Verifica | Officina ARTIGIANALE |
Engineering |
Officina ARTIGIANALE Laboratorio di Henri Terreaux Workshop PoCo (Poesia costruttiva)
|
Studio di ingegneria per l'analisi strutturale | Workshop PoCo (Poesia costruttiva) |
Assemblaggio | Officina ARTIGIANALE |
Fabbricazione |
Agenzia insieme Officina ARTIGIANALE
|
Parametri del modello
Modello
Struttura

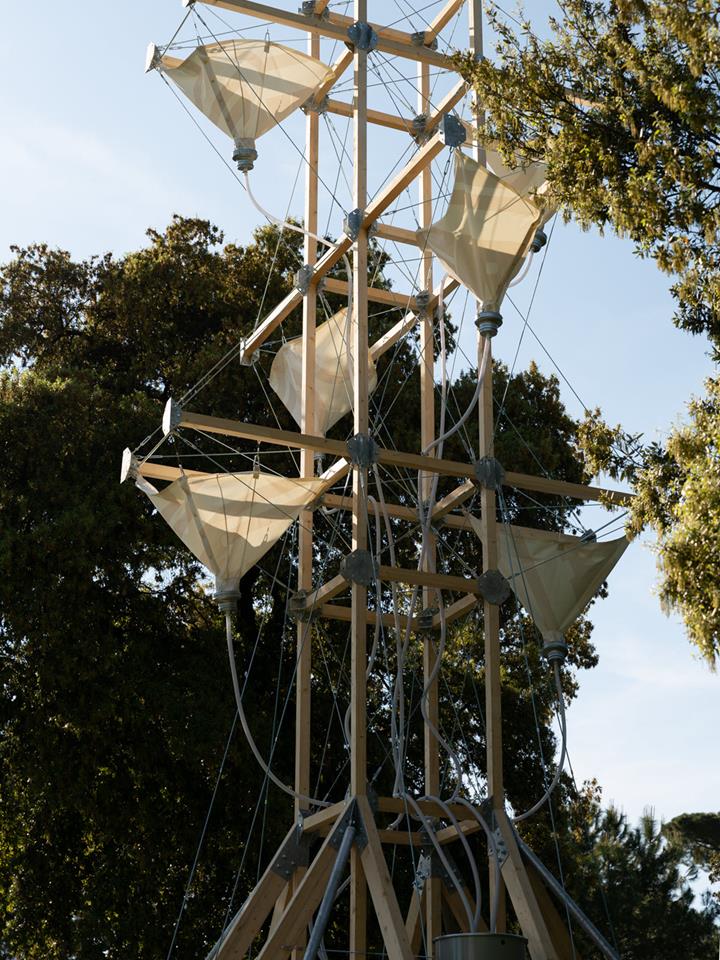

Nel 2023, il festival è caratterizzato dalla costruzione di una torre a traliccio in legno, alta 13 m, che il compito di raccogliere l'acqua piovana per ridistribuirla gradualmente. La forma della torre assomiglia ad un imbuto, con la parte inferiore allargata di 3,60 m e la parte superiore, a circa 7 m di altezza, comprende tre ali a sbalzo.
La struttura è interamente realizzata in legno lamellare incollato, che offre resistenza e flessibilità. Per garantire l'equilibrio della torre, diverse tonnellate di travertino sono state posizionate con cura alla sua base. Aste in trazione sono state posizionate per controventare l'intera struttura e garantirne la stabilità.
Essendo esposta al vento, la torre è soggetta a spostamenti nella sua sommità, che possono raggiungere diverse decine di centimetri. Ciò ha richiesto una progettazione accurata e un'attenzione particolare ai collegamenti. In questo progetto, tutti i collegamenti sono incernierati, consentendo alla struttura di adattarsi ai movimenti indotti dalle forze esercitate sulla costruzione e il loro corretto trasferimento ai vincoli.

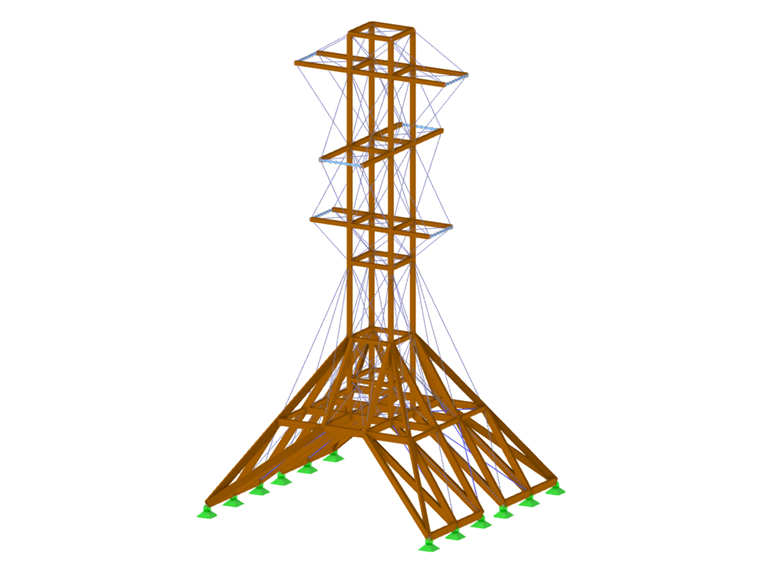

Modellazione in RFEM 6
RFEM 6 è stato utilizzato per la modellazione della struttura e il trasferimento dei carichi. Inoltre, il programma ha consentito ai progettisti di analizzare e simulare il comportamento della struttura del traliccio, tenendo conto dei carichi applicati dall'add-on Stabilità delle strutture.
Grazie agli add-on specifici "Verifica acciaio" e "Verifica legno" integrati in RFEM 6, gli elementi in acciaio e legno sono stati dimensionati secondo le norme dell'Eurocodice. La costruzione di questa capanna di legno rappresenta quindi un esempio ispiratore dell'alleanza tra creatività architettonica e preoccupazioni ambientali nell'ambito del festival.
La costruzione di questo albero meccanico di legno rappresenta quindi un esempio ispiratore dell'alleanza tra creatività architettonica e rispetto ambientale nell'ambito del festival.
Posizione del progetto
Villa Medici, Viale della Trinità dei MontiParole chiave
Strutture in legno Legno Acciaio RFEM 6 Traliccio Medici
