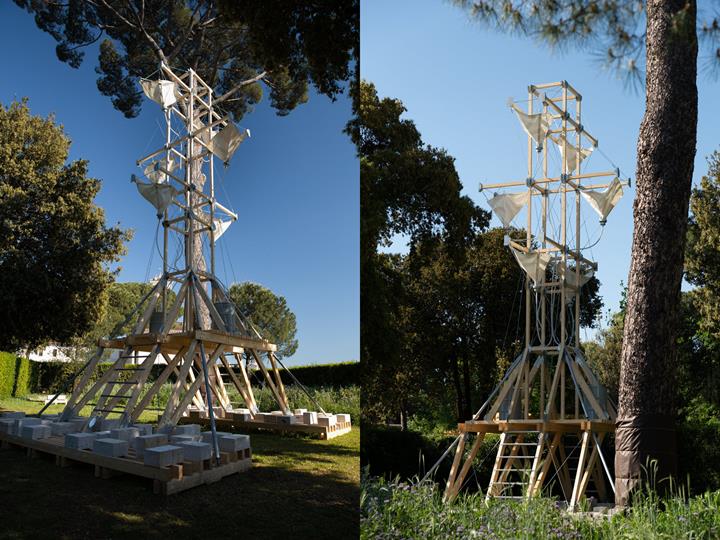

Estrutura de torre no Festival des Cabanes na Villa Medici em Roma, Itália
Projeto de cliente da Dlubal
De 24 de maio a 01 de outubro de 2023, realiza-se a segunda edição do Festival des Cabanes na Villa Medici, após a sua criação em 2022. Durante todo o verão, oferece a arquitetos, artistas e apreciadores de arte em geral a oportunidade de ver a exposição nos jardins históricos da Villa Medici. Um dos sete projetos artísticos contou em termos de design e estudo técnico com a colaboração do Atelier PoCo, cliente da Dlubal Software.
| Projeto | Atelier CRAFT |
| Planeamento |
Atelier CRAFT Atelier Henri Terreaux Atelier PoCo (Poésie Constructive)
|
| Gabinete de engenharia | Atelier PoCo (Poésie Constructive) |
| Montagem | Atelier CRAFT |
| Produção |
Agence togaether Atelier CRAFT
|
Parâmetros do modelo
Modelo
Sistema estrutural

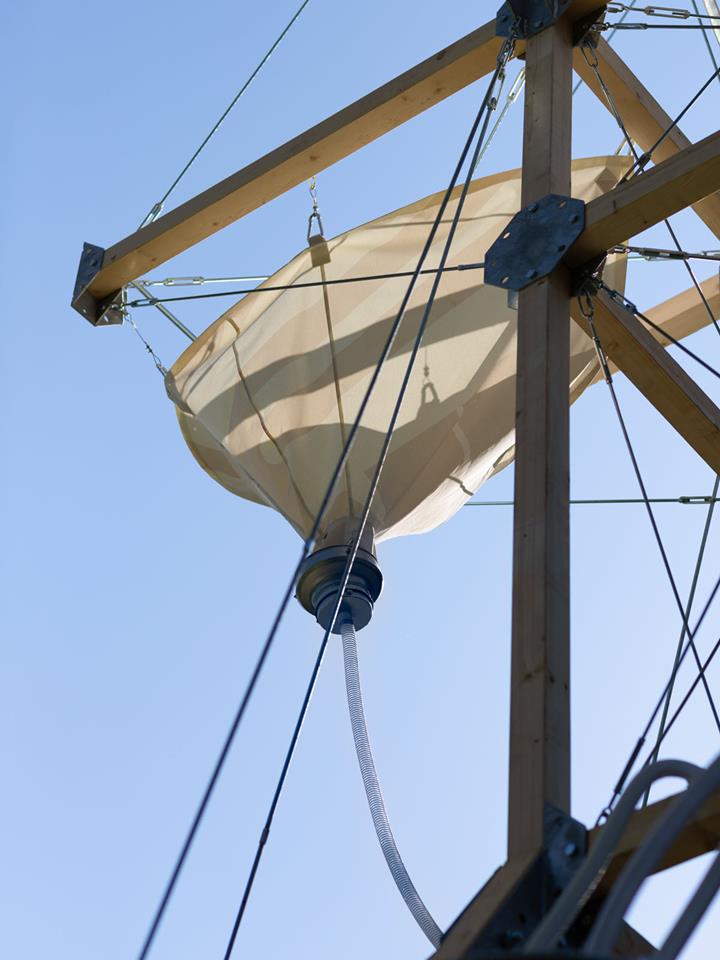

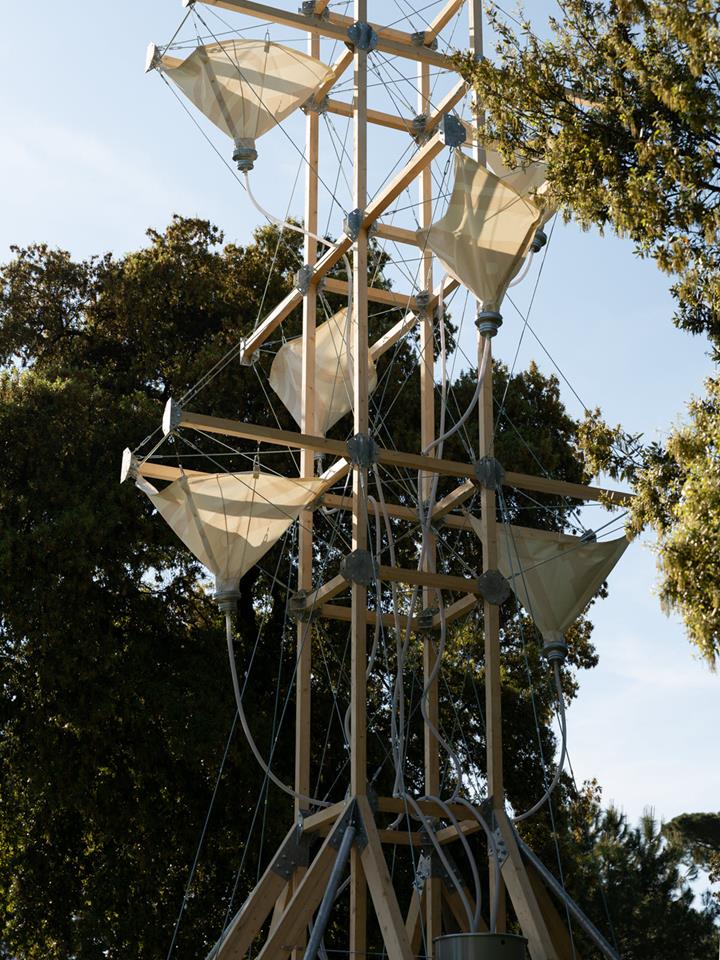

Este ano, o Festival des Cabanes é dedicado à torre de madeira com 13 metros de altura, que tem como objetivo recolher a água da chuva e canalizá-la diretamente para as zonas circundantes. A forma desta torre lembra a de um funil, com uma parte inferior exposta de 3,60 metros e uma parte superior com cerca de 7 metros de altura, com três abas sobressaídas.
A estrutura é inteiramente feita de madeira laminada colada, oferecendo simultaneamente resistência e flexibilidade. Para garantir o equilíbrio da torre, foram cuidadosamente dispostas na sua base várias toneladas de travertinos. Para contraventar toda a estrutura e garantir a sua estabilidade, foram aplicados tirantes.
Exposta ao vento, a torre está sujeita a deslocamentos na parte superior que podem atingir várias dezenas de centímetros. Isto requer um dimensionamento preciso e uma atenção especial às ligações. Neste projeto, todas as ligações são articuladas, permitindo que a estrutura se adapte aos movimentos induzidos pelas forças exercidas sobre a estrutura e a sua transferência adequada para os apoios.

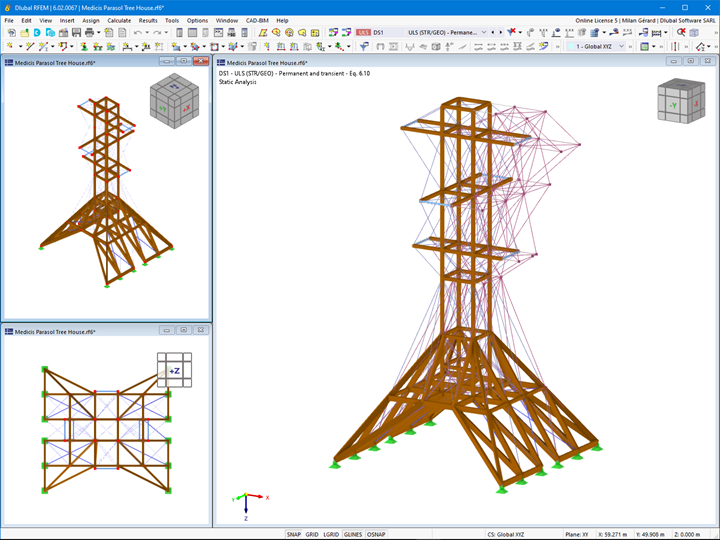

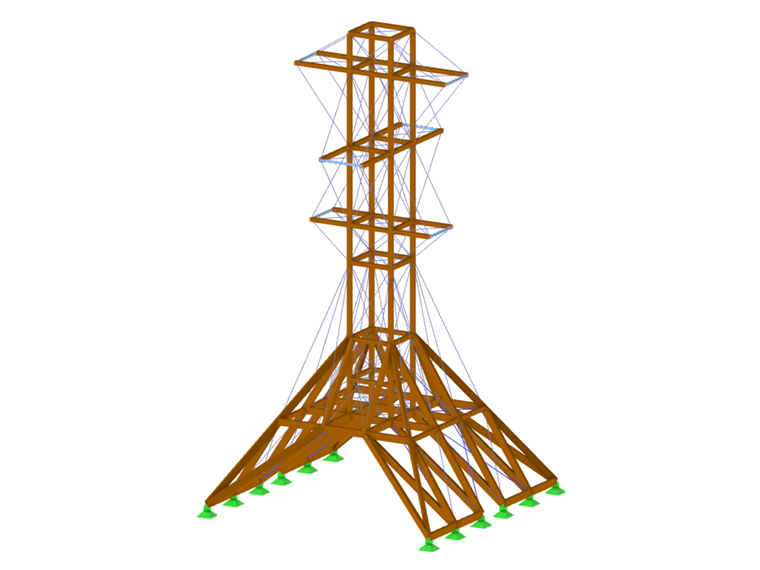

Modelação no RFEM 6
Para a modelação da estrutura de madeira e a transferência de carga, foi utilizado o software RFEM 6. Além disso, os engenheiros de estruturas utilizaram o RFEM 6 para investigar e simular o comportamento da estrutura da torre, tendo em conta as cargas aplicadas com o módulo Estabilidade da estrutura.
Graças aos módulos "Dimensionamento de aço" e "Dimensionamento de madeira" integrados no RFEM 6, foi possível dimensionar os elementos de aço e de madeira de acordo com o Eurocódigo. A possibilidade de calcular uma estrutura multimateriais no programa utilizando a opção "EN 1990 | Base + Madeira" ao selecionar a norma para a combinação de cargas teve um contributo significativo para a otimização do tempo de trabalho deste projeto.
A construção desta torre artística representa assim um exemplo inspirador para a ligação entre a criatividade arquitetónica e a consciência ambiental moderna no âmbito do festival.
Local do projeto
Villa Medici, Viale della Trinità dei MontiPalavras-chave
Estruturas de madeira Madeira Aço RFEM 6 Torre Medicis
