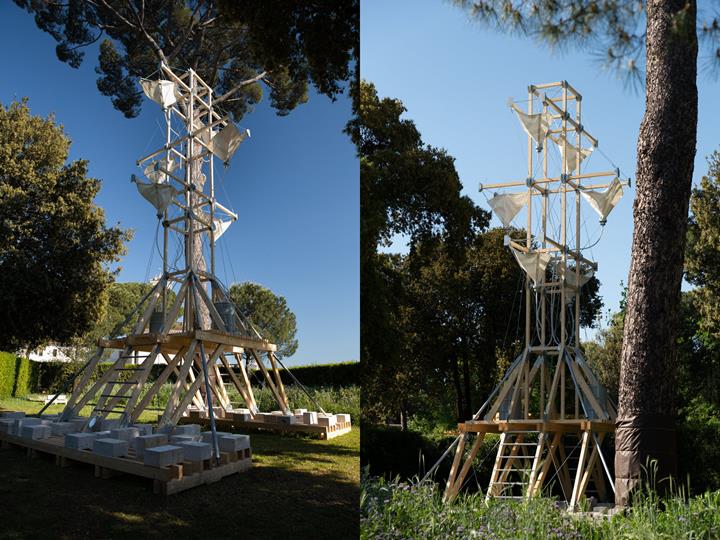

Turmkonstruktion auf dem Festival des Cabanes in der Villa Medici in Rom, Italien
Kundenprojekt
Vom 24. Mai bis 1. Oktober 2023 findet das Festival des Cabanes in der Villa Medici bereits zum zweiten Mal nach seiner Gründung im Jahr 2022 statt. Den ganzen Sommer über bietet es Architekten, Künstlern und Kunstinteressierten die Möglichkeit, die Ausstellung in den historischen Gärten der Villa Medici zu besichtigen. Eins der sieben Kunstprojekte profitierte hinsichtlich seiner gestalterischen und technischen Umsetzung vom Beitrag des französischen Dlubal-Kunden Atelier PoCo.
| Entwurf | Atelier CRAFT |
| Planung |
Atelier CRAFT Atelier Henri Terreaux Atelier PoCo (Poésie Constructive)
|
| Ingenieurbüro für Baustatik | Atelier PoCo (Poésie Constructive) |
| Montage | Atelier CRAFT |
| Herstellung |
Agence togaether Atelier CRAFT
|
Modellparameter

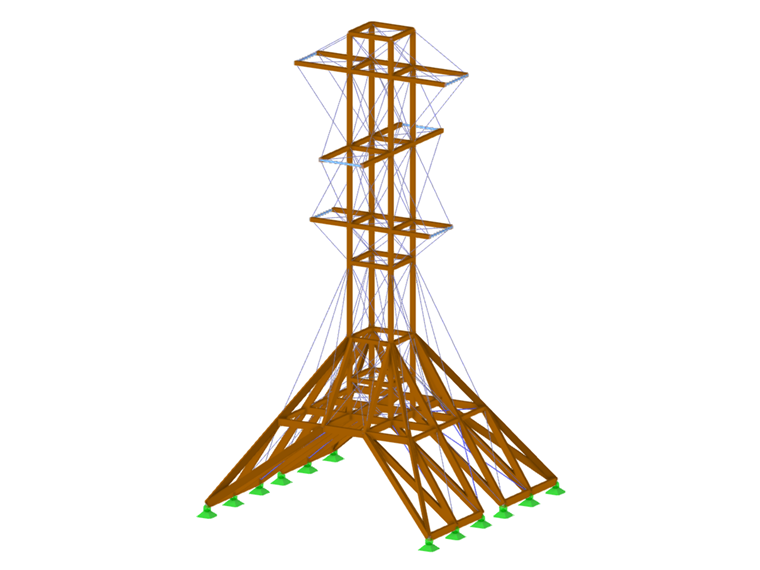

Modell
Statisches System

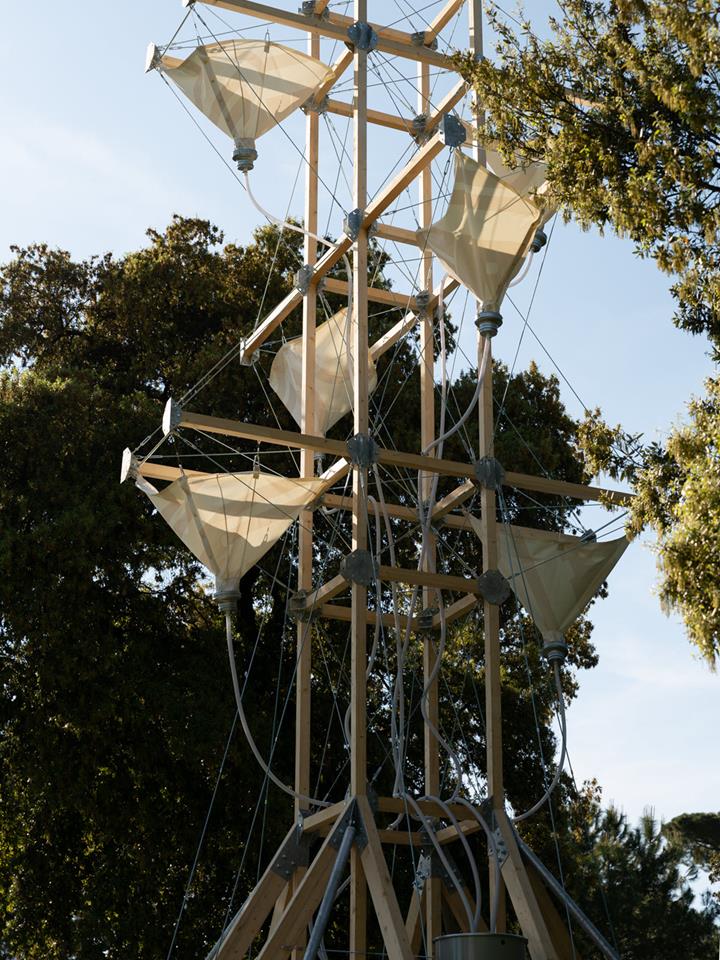

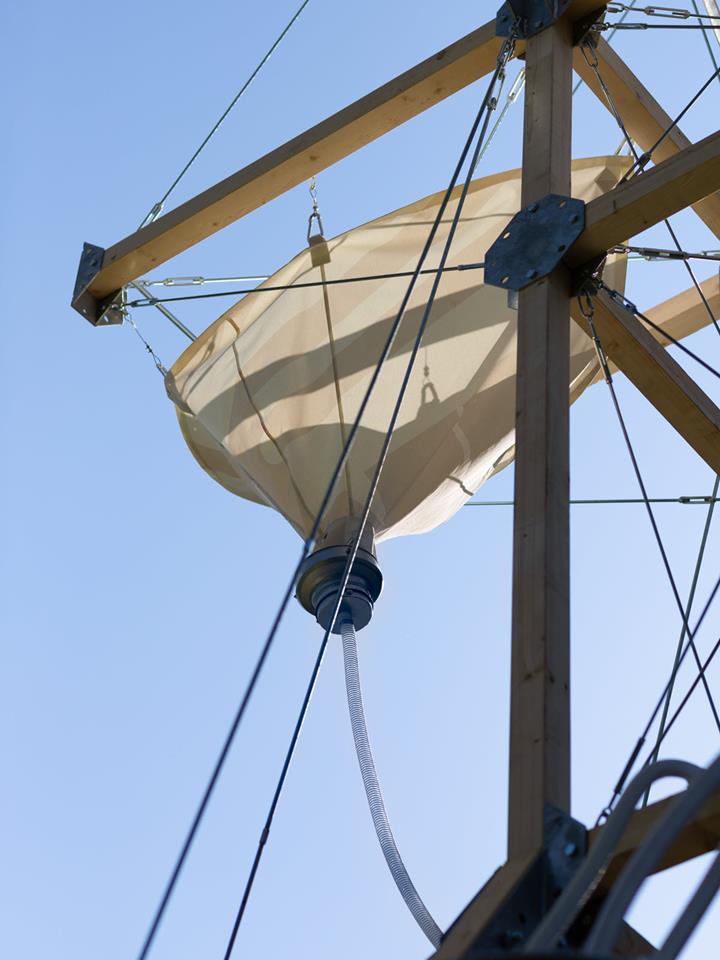

2023 steht das Festival im Zeichen des 13 m hohen Holzturmbaus, der sich zum Ziel gesetzt hat, Regenwasser zu sammeln und direkt in die Umgebung weiterzuleiten. Die Form dieses Turms erinnert an einen Trichter, mit einem ausgestellten unteren Teil von 3,60 m und einem oberen, etwa 7 m hohen Teil mit drei herausragenden Flügeln.
Die Struktur besteht vollständig aus Brettschichtholz und ist sowohl stabil als auch nachgiebig. Um den Turm im Gleichgewicht zu halten, sind am Fuß mehrere Tonnen Kalktuffsteine sorgfältig angeordnet. Zur Aussteifung der gesamten Konstruktion und zur Sicherstellung der Stabilität wurden Zugstreben eingesetzt.
Da der Turm dem Wind ausgesetzt ist, ergeben sich an der Spitze Verschiebungen, die mehrere zehn Zentimeter groß sein können. Dies erfordert eine genaue Bemessung sowie besondere Aufmerksamkeit bei den Verbindungen. Bei diesem Projekt sind alle Verbindungen gelenkig ausgeführt, sodass sich das Tragwerk an die Bewegungen, die durch auf die Konstruktion einwirkende Kräfte hervorgerufen werden, anpassen kann und ihre reibungslose Übertragung auf die Lager ermöglicht wird.

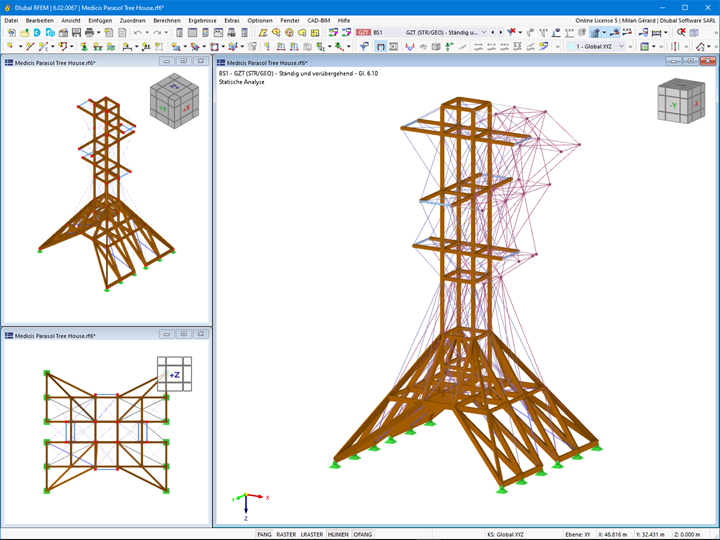

Modellierung in RFEM 6
Für die Modellierung der Holzkonstruktion und die Lastabtragung wurde das Programm RFEM 6 verwendet. Außerdem nutzten die Tragwerksplaner RFEM 6, um das Verhalten der Turmstruktur unter Berücksichtigung der mit dem Add-On Strukturstabilität aufgebrachten Lasten zu untersuchen und zu simulieren.
Dank der in RFEM 6 integrierten Add-Ons "Stahlbemessung" und "Holzbemessung" konnten die Stahl- und Holzelemente nach Eurocode-Normen bemessen werden. Die Möglichkeit, im Programm eine Struktur aus mehreren Materialien mithilfe der Option "EN 1990 | Basis + Holz" bei der Auswahl der Norm zur Lastkombination berechnen zu können, hat maßgeblich zur Optimierung der Arbeitszeit für dieses Projekt beigetragen.
Der Bau dieses Kunstturms stellt somit ein inspirierendes Beispiel für die Verbindung von architektonischer Kreativität und modernem Umweltbewusstsein im Rahmen des Festivals dar.
Projekt-Standort
Villa Medici, Viale della Trinità dei MontiSchlüsselwörter
Holzbau Holz Stahl RFEM 6 Turm Medici
