Konstrukce věže na Festivalu des Cabanes ve Villa Medici v Římě, Itálie
Projekt zákazníka
Od 24. května do 1. října 2023 se koná od svého vzniku v roce 2022 nyní již druhý ročník Festivalu des Cabanes ve Ville Medici. Po celé léto nabízí architektům, umělcům i zájemcům o umění možnost prohlédnout si výstavu v historických zahradách Villy Medici. Jeden ze sedmi projektů těchto "cabanes" (chat) využil při návrhu a technické realizaci pomoci našeho francouzského zákazníka, ateliéru PoCo.
| Návrh | Atelier CRAFT |
| Projekt |
Atelier CRAFT Atelier Henri Terreaux Atelier PoCo (Poésie Constructive)
|
| Projekční statická kancelář | Atelier PoCo (Poésie Constructive) |
| Montáž | Atelier CRAFT |
| Výroba |
Agence togaether Atelier CRAFT
|
Parametry modelu
Model
Konstrukce

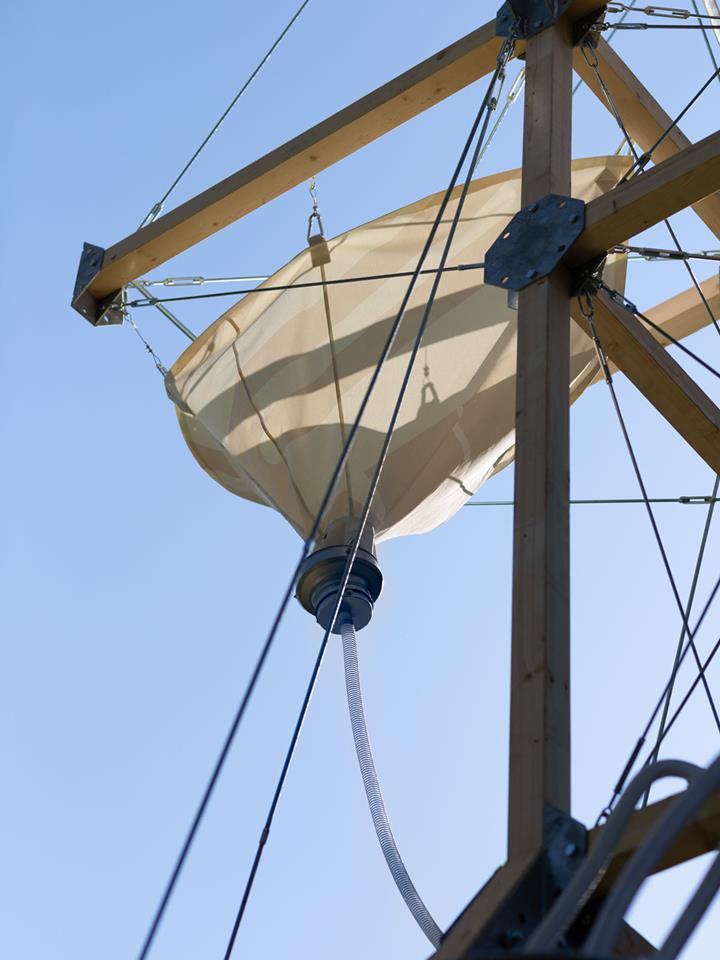

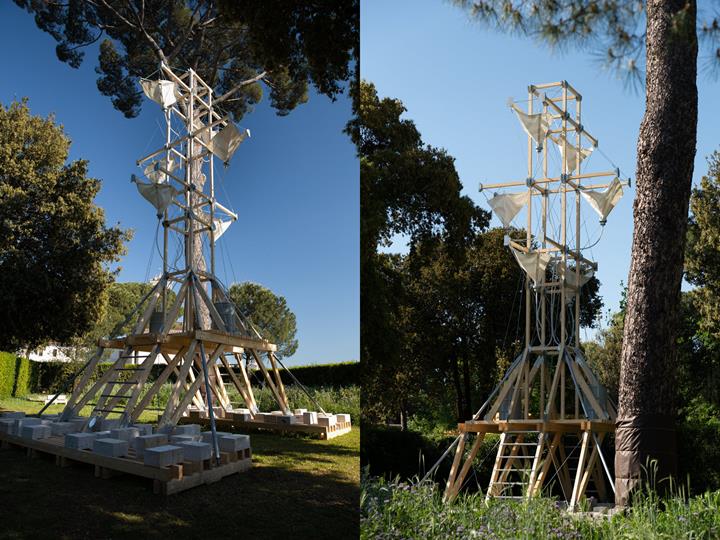

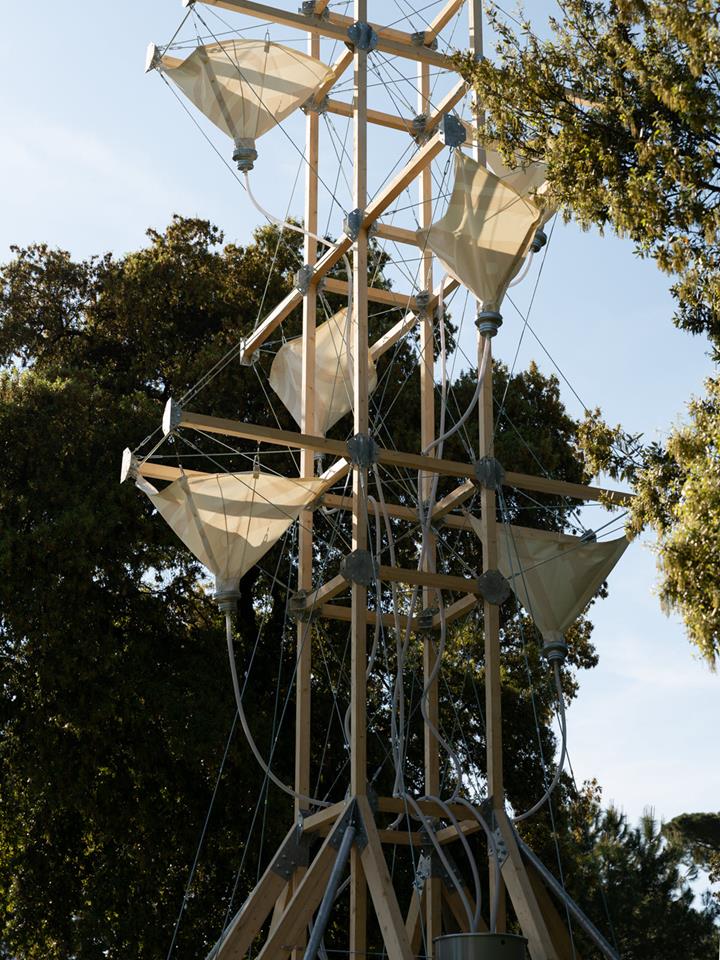

V roce 2023 se festival nese ve znamení stavby 13metrové dřevěné věže, jejímž cílem je sbírat dešťovou vodu a odvádět ji přímo do okolí. Tato věž svým tvarem připomíná trychtýř, s rozšířenou spodní částí o 3,60 m a horní částí o výšce 7 m se třemi vyčnívajícími křídly.
Celá konstrukce je postavena z lepeného lamelového dřeva, které nabízí pevnost a zároveň pružnost. Aby byla zajištěna rovnováha věže, bylo na její základnu pečlivě rozmístěno několik tun travertinu. Pro vyztužení celé konstrukce a zajištění její stability se použila táhla.
Věž je vystavena větru, a v její špičce tak dochází k posunům, které mohou dosahovat až několika desítek centimetrů. To vyžaduje přesné posouzení a zvláštní pozornost při návrhu spojů. V tomto projektu jsou všechna připojení kloubová, což konstrukci umožňuje přizpůsobit se pohybům vyvolaným silami, které na konstrukci působí, a zajišťuje jejich bezproblémový přenos do podpor.
Modelování v programu RFEM 6
Při modelování dřevěné konstrukce a přenosu zatížení se uplatnil program RFEM 6. Dále projektanti použili RFEM 6 pro analýzu a simulaci chování konstrukce věže při působení zatížení zohledněných v addonu Stabilita konstrukce.
Díky addonům „Posouzení ocelových konstrukcí“ a „Posouzení dřevěných konstrukcí“, které jsou do programu RFEM 6 integrovány, bylo možné navrhnout ocelové a dřevěné prvky podle norem Eurokódu. Možnost počítat v programu konstrukci z různých materiálů při zvolení "EN 1990 | Základní + dřevo" ve výběru normy pro kombinace zatížení hrála významnou roli při optimalizaci doby, kterou si tento projekt vyžádal.
Stavba této dřevěné věže je tak inspirativním příkladem v rámci tohoto festivalu, kdy se architektonická kreativita snoubí se zodpovědným přístupem k životnímu prostředí.
Umístění projektu
Villa Medici, Viale della Trinità dei MontiKlíčová slova
Dřevěná konstrukce Dřevo Ocel RFEM 6 Věž Medici
