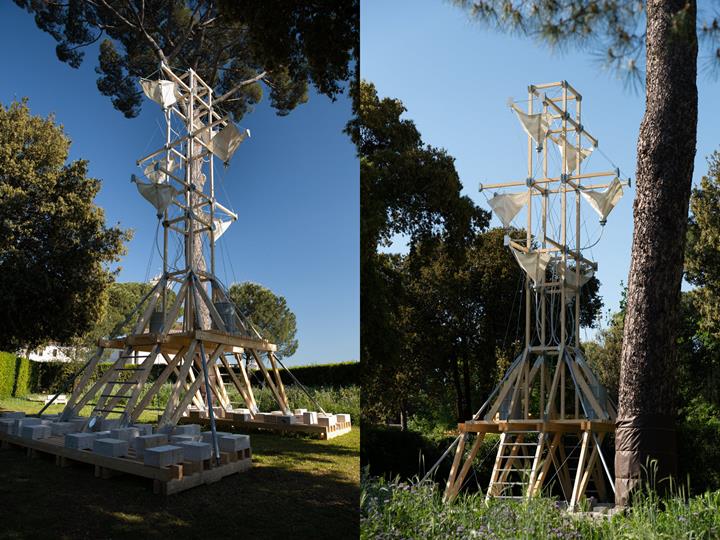

Cabane Parasol au festival des cabanes de la Villa Médicis à Rome, Italie

Paramètres du modèle

• Longueur : 5.7 m
• Largeur : 5.6 m
• Hauteur : 13 m
• Nombre de nœuds : 75
• Nombre de barres : 287

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

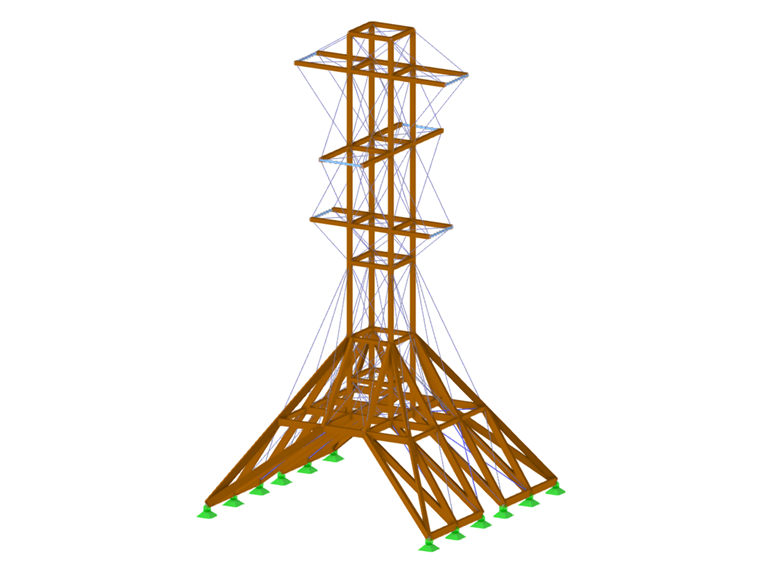

Modèle | Modèle de la Cabane Parasol

Structure

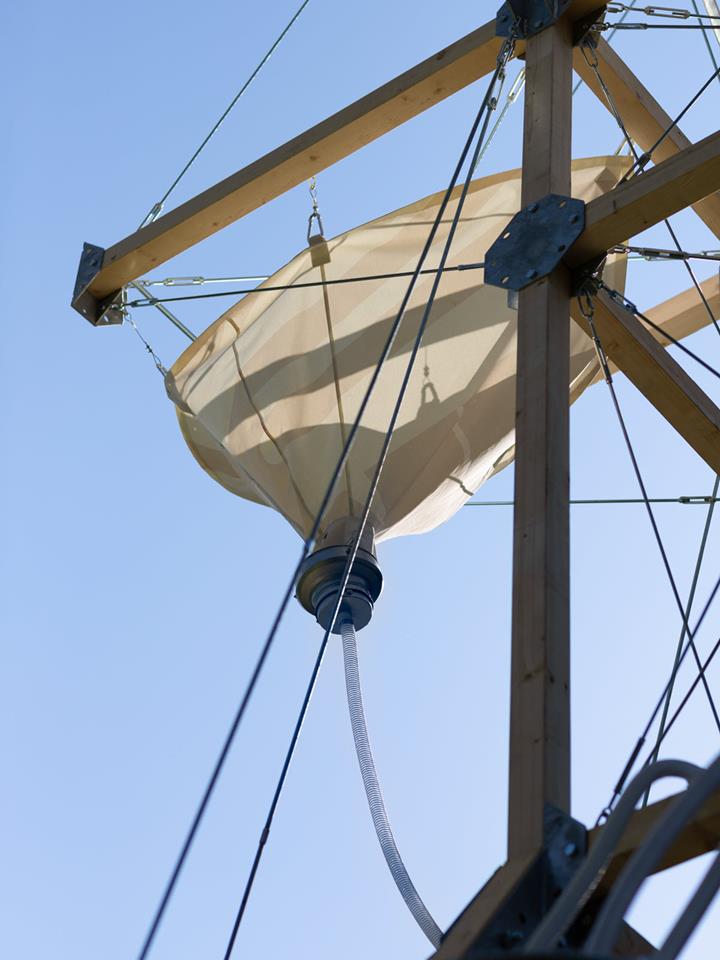

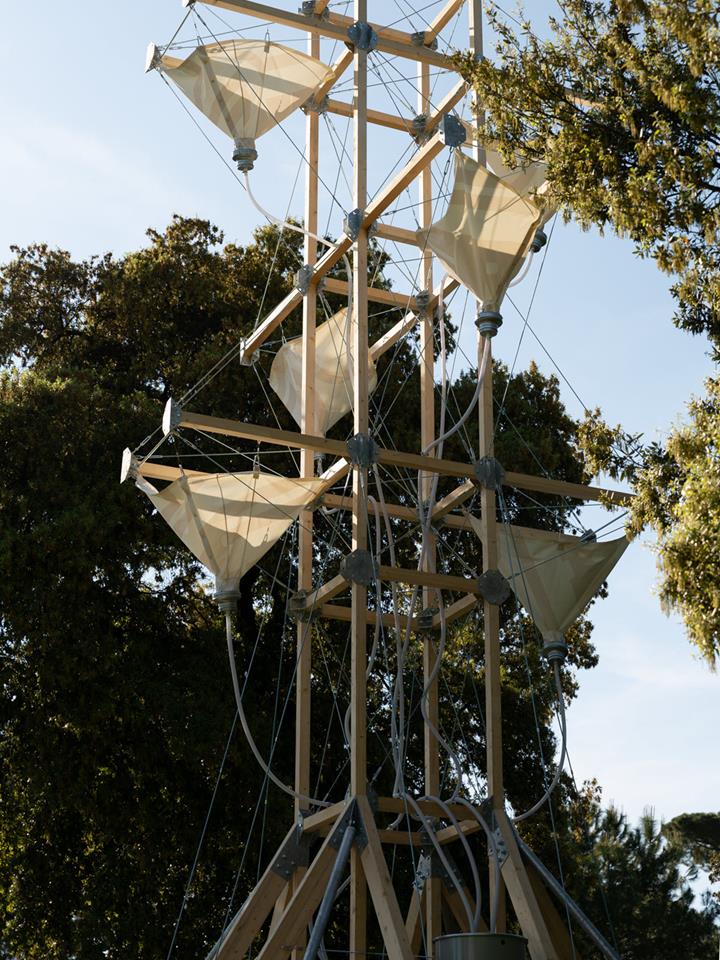

Le festival 2023 est marqué par la construction de la tour en bois de 13 mètres ayant pour objectif de récupérer l'eau de pluie et de la stocker. La forme de cette tour rappelle celle d'un entonnoir, avec une partie inférieure évasée sur 3,60 m et une partie supérieure élevée d'environ 7 m comprenant trois points d'ailes.

La structure est entièrement réalisée en bois lamellé-collé, offrant à la fois résistance et flexibilité. Pour assurer l'équilibre de la tour, plusieurs tonnes de travertins sont soigneusement disposées à sa base. Des tirants ont été disposés pour contreventer l'ensemble de la structure et garantir sa stabilité.

Étant exposée aux vents, la tour est soumise à des déplacements en tête qui peuvent atteindre plusieurs dizaines de centimètres. Cela exige une conception précise et une attention particulière aux assemblages. Dans ce projet, tous les assemblages sont articulés, permettant à la structure de s'adapter aux mouvements induits par les forces exerçant sur la construction et leur bon transfert jusqu’aux appuis.

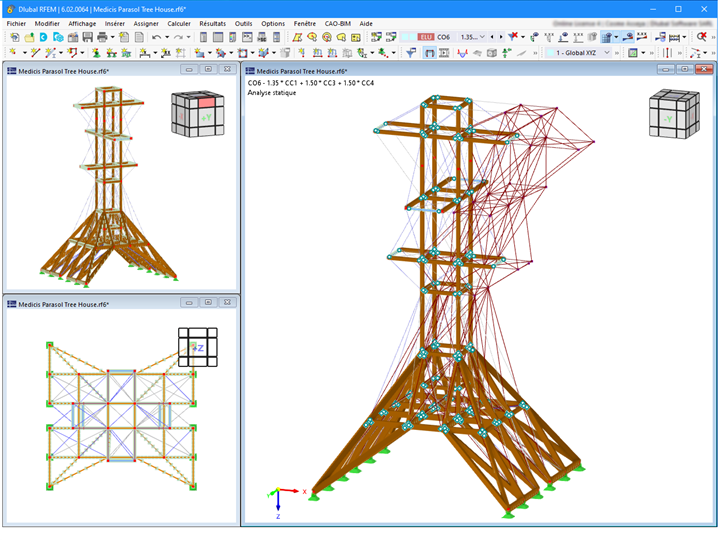

Modélisation dans RFEM 6

Le logiciel RFEM 6 a été utilisé pour la modélisation et la descente de charges de la cabane. De plus, il a permis aux concepteurs d'analyser et de simuler le comportement de la structure de la tour, en prenant en compte les charges appliquées avec le module d’analyse de stabilité.

Grâce aux modules spécifiques « Vérification de l’acier » et « Vérification du bois » intégrés dans RFEM 6, les éléments en acier et en bois ont pu être dimensionnés suivant les normes de calcul Eurocode. La possibilité de traiter une structure multi-matériaux dans le programme grâce à l'option du choix de la norme de combinaisons de charges "EN 1990 | Base + Bois", a joué un rôle significatif dans l'optimisation du temps de travail pour ce projet.

La construction de cette cabane en bois représente ainsi un exemple inspirant de l'alliance entre la créativité architecturale et les préoccupations environnementales dans le cadre du festival.
