Новый концертный зал в Ла‑Рош‑сюр‑Йон, Франция
Проект заказчика

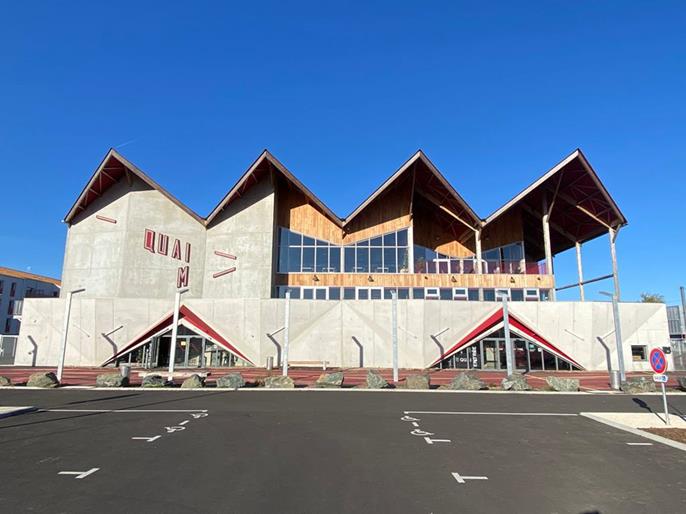

Концертный зал «Quai M» был открыт в сентябре 2022 года и включает в себя два концертных зала, а также репетиционную и звукозаписывающую студии. Этот проект заменяет старый концертный зал «Fuzz'Yon», предоставляя новое современное пространство для музыки.
| Заказчик | Агломерация Ла-Рош-Сюр-Йон |
| Архитектор | Chloé Bodart / Construire |
| Расчёт каркаса и строительство | LCA Construction Bois |
Параметры модели

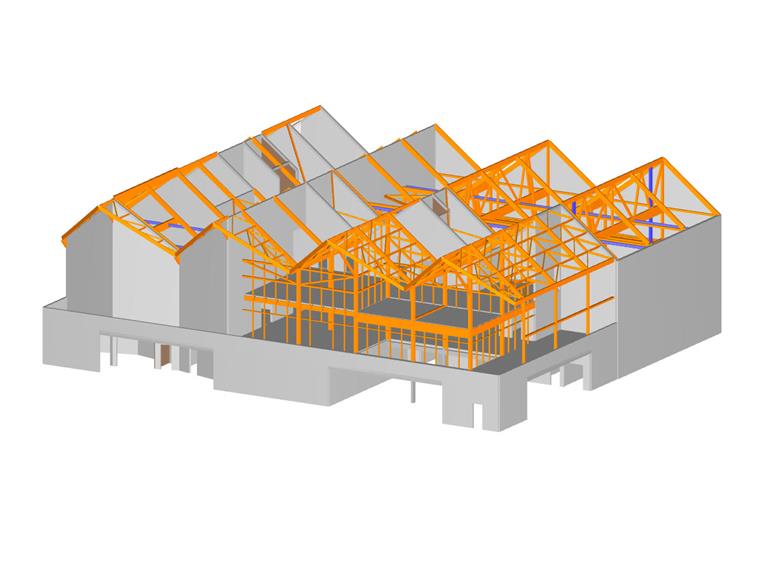

Модель
Новое трёхэтажное здание площадью 8 000 м² было построено на на территории бывшего участка железной дороги. Для концертов имеются два зала, вмещающие около 800 и 200 гостей соответственно.
Главной целью строительства было достичь идеальной акустики и высокого качества распреостранения и записи звуков. Поэтому выбор материалов пал на древесину и бетон, которые являются необходимыми элементами для достижения этой цели.

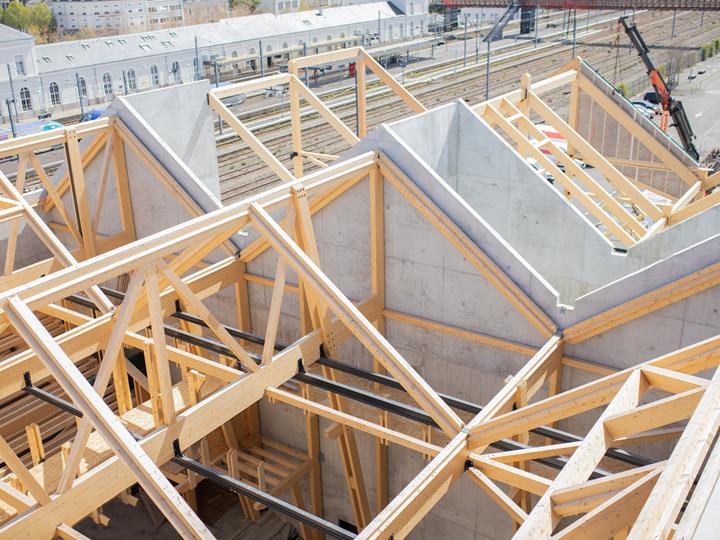

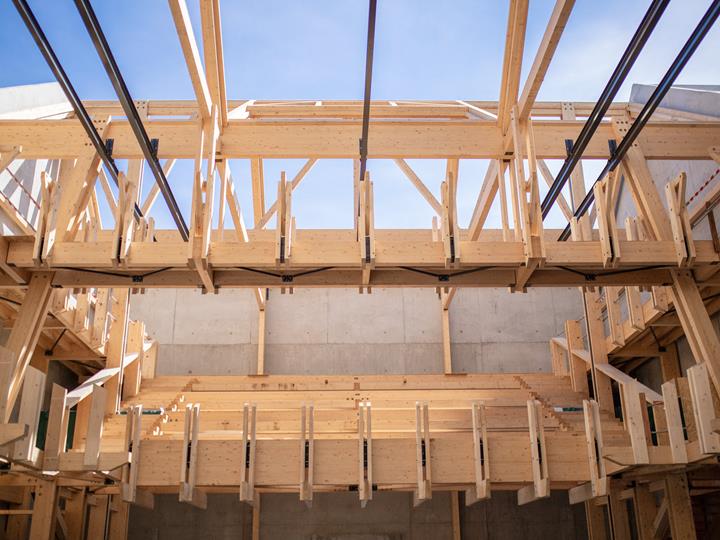

Деревянная конструкция этого современного здания привносит луч света и тепла в каждый интерьер. Яркая складчатая кровля, которая опирается на деревянную балочную конструкцию, покрывает два зала и одновременно защищает открытые площадки, создавая мощную визуальную гармонию.
Программы для расчёта конструкций

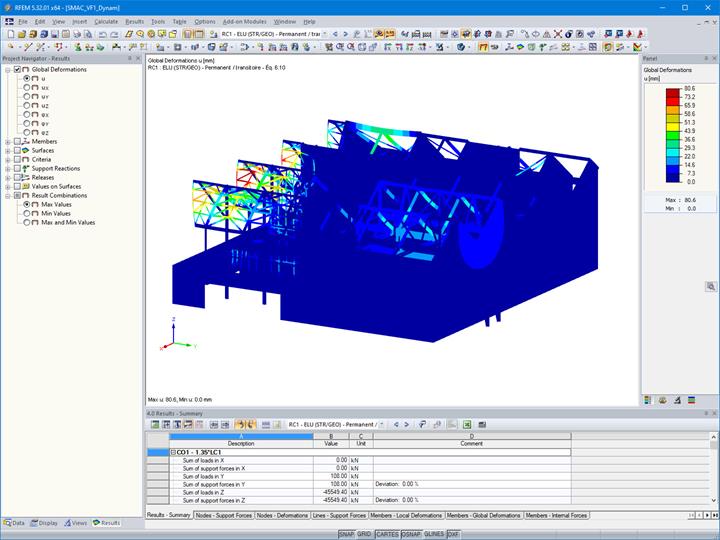

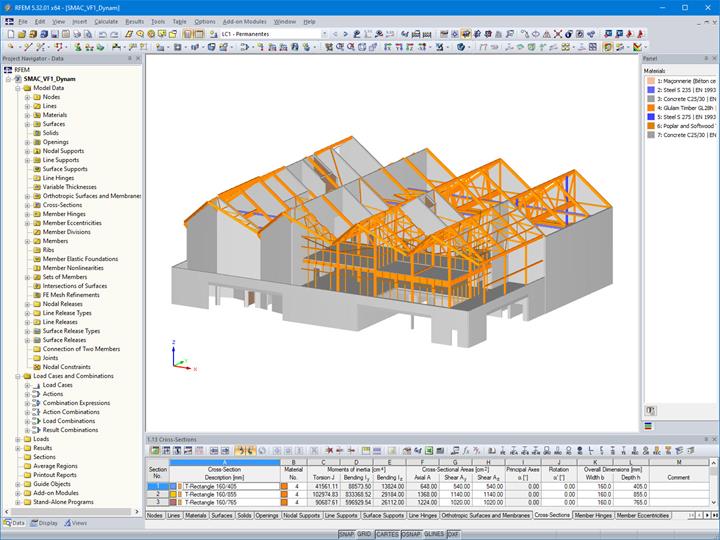

Французская компания LCA Construction Bois овыполняла проектирование, изготовление и монтаж деревянного каркаса. Из-за своего расположения в сейсмическом регионе (зона 3) вся конструкция была смоделирована в RFEM 5 для подробной оценки.
С помощью дополнительных модулей RF-TIMBER Pro и RF-STEEL EC3 была тщательно проанализирована деревянная конструкция со сложной геометрией и выполнено детальное проектирование стальных элементов.
Из-за необычной геометрии здания с большими проёмами под крышей, потребовалось выполнить моделирование в цифровой аэродинамической трубе в программе RWIND, чтобы определить давление ветра, которое действует на конструкцию.
Комплексное моделирование проекта, включая железобетонную и деревянную конструкцию, позволило выполнить в дополнительных модулях RF-DYNAM Pro точный сейсмический расчет с учётом жёсткости отдельных конструктивных элементов.
В этом проекте также была рассчитана конструкция фундамента.
Расположение проекта
Ключевые слова
RFEM 5 Деревянная конструкция RF-TIMBER Pro RF-STEEL RF-DYNAM Pro EC5 Еврокод 5
