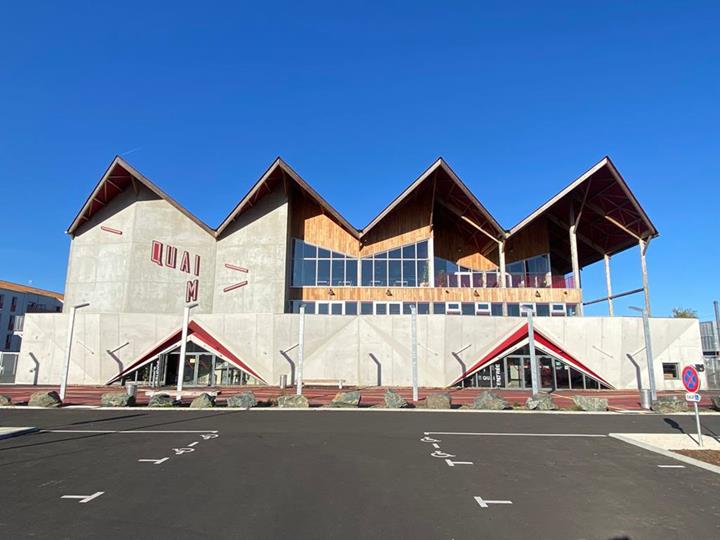

Quai M, novo pavilhão de concertos em La Roche-sur-Yon, França

Parâmetros do modelo

• Comprimento: 43 m
• Largura: 36 m
• Altura: 15 m
• Peso: 3030 t

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

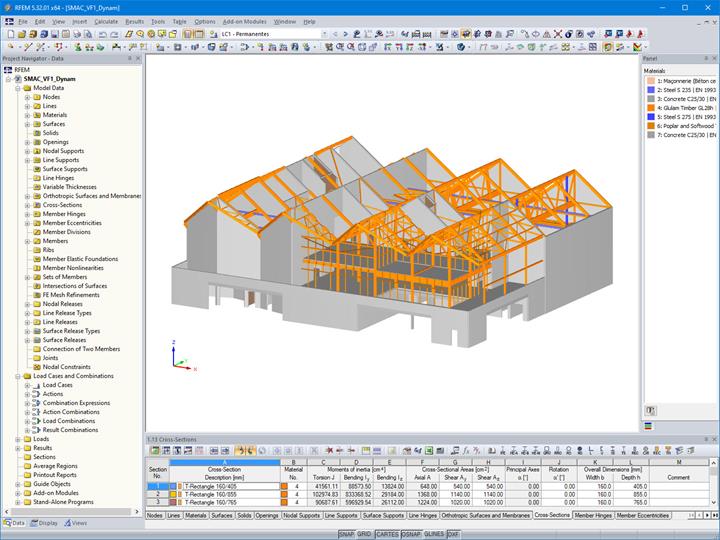

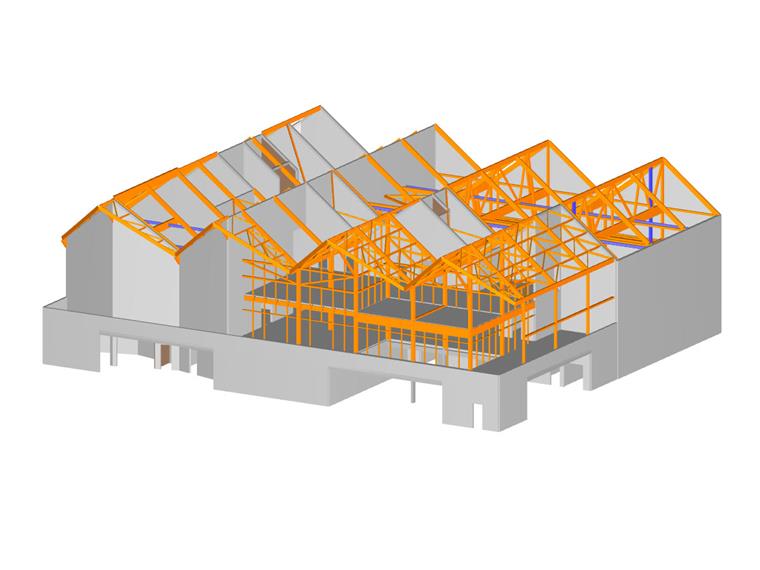

Modelo | Modelo do pavilhão de concertos Quai M

O novo edifício de três andares com uma área de 2826 m² foi construído num antigo terreno dos caminhos de ferro. No interior da estrutura, foram criadas duas salas de concertos, com capacidade para 800 e 200 pessoas, respetivamente.

O objetivo principal era atingir uma acústica perfeita e uma qualidade excecional em termos de difusão e gravação. Por isso, a escolha dos materiais recaiu sobre a madeira e o betão, elementos essenciais para esse objetivo.

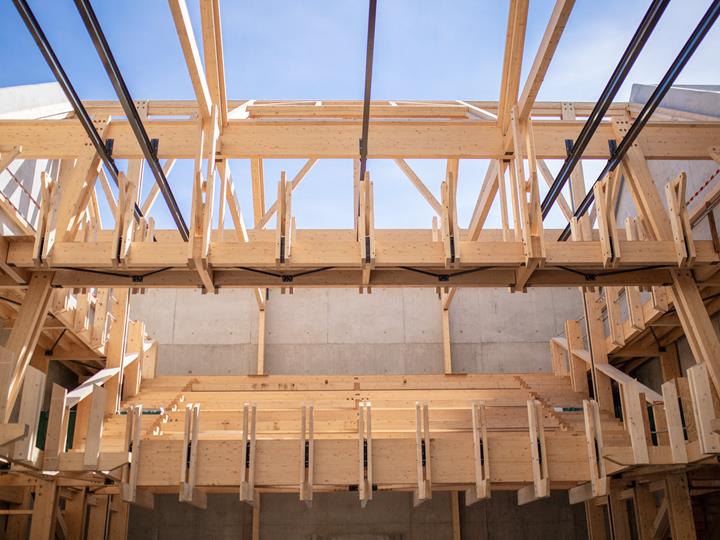

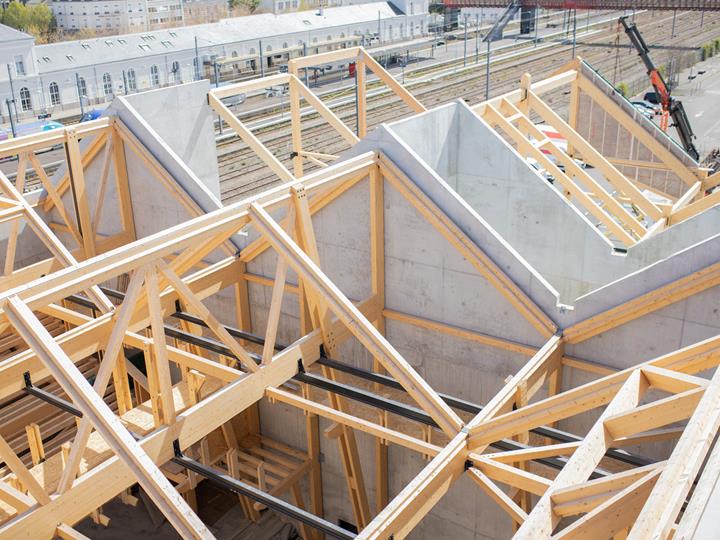

A estrutura de madeira deste edifício contemporâneo proporciona um ambiente de luz e calor ao interior do edifício. Além disso, uma cobertura de chapa dobrada de cores vivas, que é suportada pela estrutura de madeira, cobre as duas salas de eventos ao mesmo tempo que oferece proteção às áreas exteriores, criando assim uma poderosa harmonia visual.

Software de cálculo estrutural

Neste projeto, a empresa LCA Construction Bois foi responsável pelo planeamento, fabrico e instalação da estrutura de madeira. Devido à localização do edifício numa zona sísmica 3, toda a estrutura foi modelada no RFEM 5 para uma avaliação mais detalhada.

O gabinete de engenharia efetuou o estudo detalhado da estrutura de madeira com a sua geometria complexa e o dimensionamento dos elementos de aço utilizando os módulos adicionais RF-TIMBER Pro e RF-STEEL EC3.

O edifício, devido à sua geometria singular com grandes aberturas por baixo da cobertura, obrigou a uma simulação digital no túnel de vento através do RWIND para determinar as pressões de vento a serem aplicadas à estrutura.

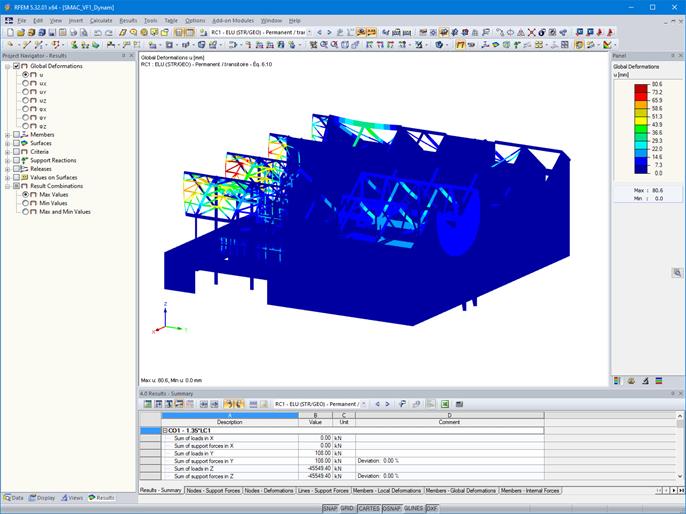

A modelação global do projeto, incluindo a estrutura de betão e a estrutura de madeira, permitiu realizar uma análise sísmica precisa, tendo em consideração a rigidez dos elementos estruturais individuais, utilizando os módulos adicionais RF-DYNAM Pro.

Os esforços da estrutura da fundação também foram tidos em consideração no cálculo.
