Quai M, nuova sala concerti a La Roche-sur-Yon, Francia
Progetto cliente
Quai M ha aperto i battenti nel settembre 2022 e comprende due sale da concerto, studi di prova e di registrazione. Questo progetto consente di offrire nuovi spazi più moderni e di sostituire la vecchia sala da concerto "Le Fuzz'Yon".
| Committente | La Roche-sur-Yon Agglomération |
| Architetto | Chloé Bodart / Construire |
| Verifiche e realizzazione della carpenteria | LCA Construction Bois |
Parametri del modello

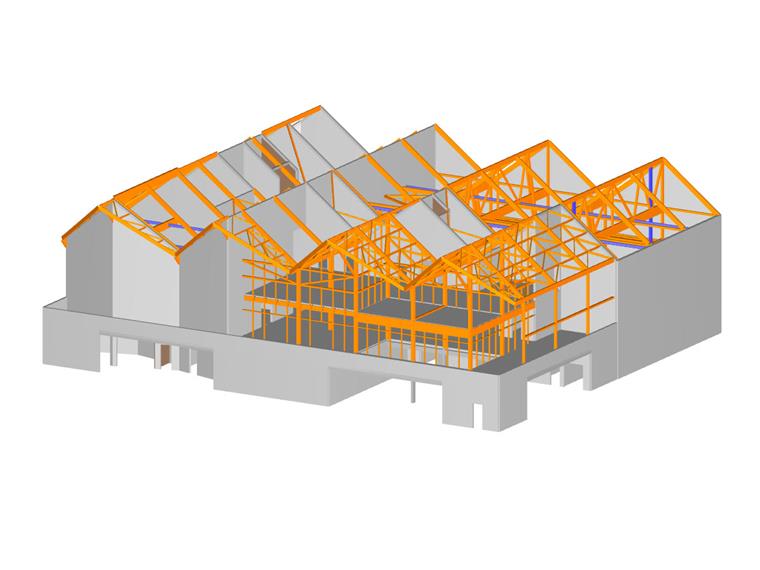

Modello

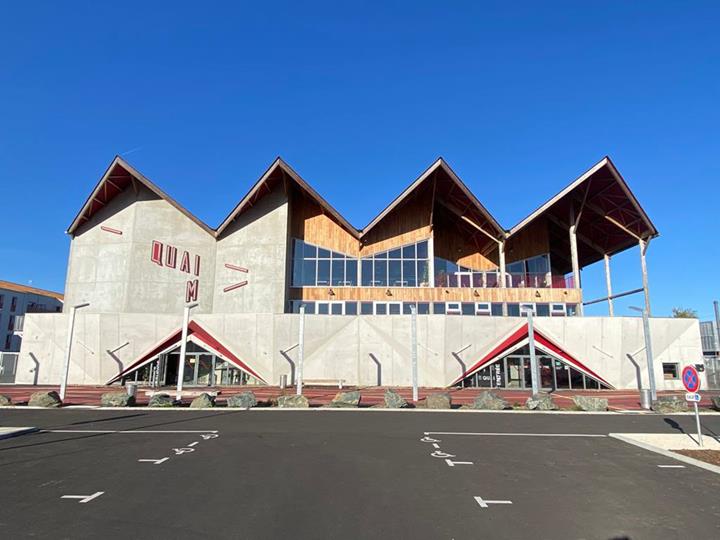

Il nuovo edificio a tre piani, con una superficie di 2 826 m², è stato costruito su un ex sito ferroviario. All'interno della struttura principale, sono state create due sale da concerto, ciascuna con una capacità rispettivamente di circa 800 e 200 ospiti.
L'obiettivo principale era quello di ottenere un'acustica perfetta e un'alta qualità di diffusione e registrazione. Pertanto, la scelta dei materiali è ricaduta su legno e calcestruzzo, che sono elementi essenziali per questo obiettivo.

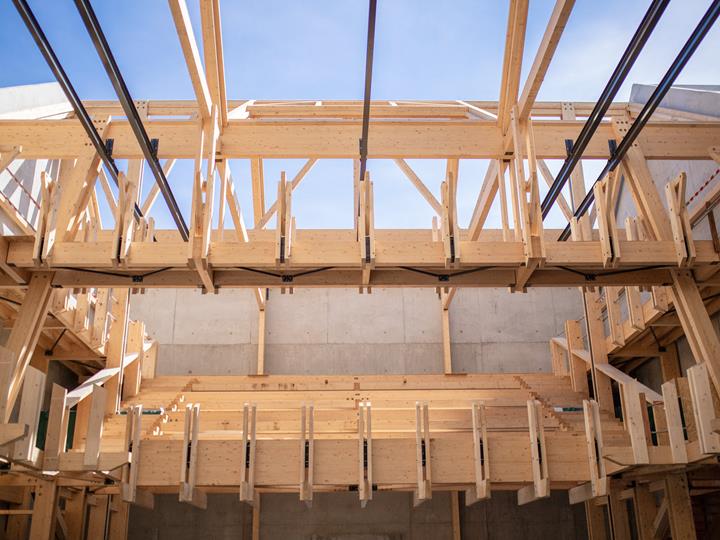

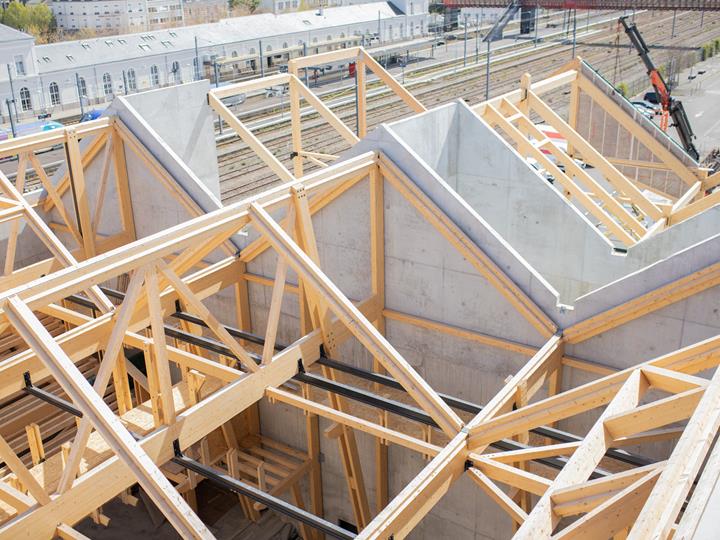

La struttura in legno di questo edificio contemporaneo porta luce e calore in ogni spazio interno. Inoltre, una copertura colorata a falde, che è supportata dalla struttura, copre le due sale per spettacoli proteggendo le aree esterne, creando una potente armonia visiva.
Software di analisi strutturale

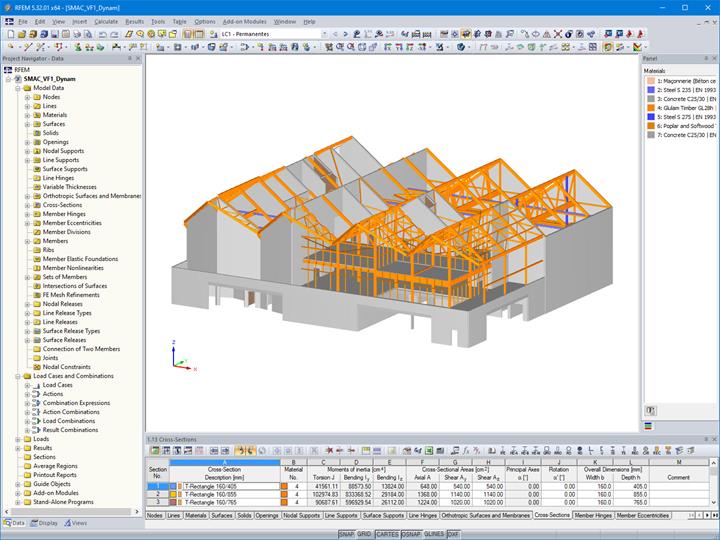

Per questo progetto, la società LCA Construction Bois è stata responsabile della progettazione, produzione e installazione della carpenteria in legno. A causa della posizione dell'edificio nella zona sismica 3, l'intera struttura è stata modellata in RFEM 5 per una valutazione dettagliata.
Lo studio di ingegneria ha eseguito uno studio dettagliato della struttura in legno con la sua geometria complessa, cosí come la verifica degli elementi in acciaio utilizzando i moduli aggiuntivi RF‑TIMBER Pro e RF‑STEEL EC3.
L'edificio, a causa della sua singolare geometria con grandi aperture sotto la copertura, ha richiesto simulazioni digitali della galleria del vento tramite RWIND per determinare le pressioni del vento da applicare alla struttura.

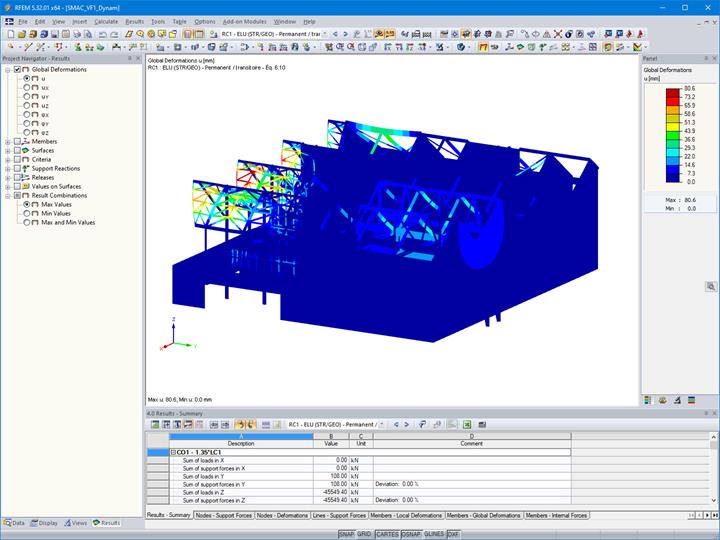

La modellazione globale del progetto, compresa la struttura in calcestruzzo e in legno, ha permesso di eseguire un'analisi sismica precisa tenendo conto della rigidezza dei singoli elementi strutturali utilizzando i moduli aggiuntivi RF-DYNAM Pro.
In questo calcolo sono state prese in considerazione anche le fondazioni.
Posizione del progetto
Parole chiave
RFEM 5 Strutture in legno RF-TIMBER Pro RF-STEEL RF-DYNAM Pro EC5 Eurocodice 5
