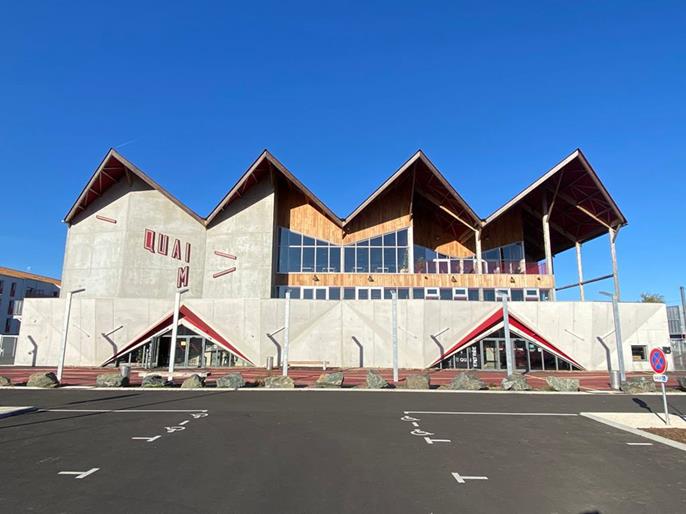

Quai M, Nowa sala koncertowa w La Roche-Yon, Francja

Parametry modelu

• Długość: 43 m
• Szerokość: 36 m
• Wysokość: 15m
• Masa: 3030 t

Model

Model 3D

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

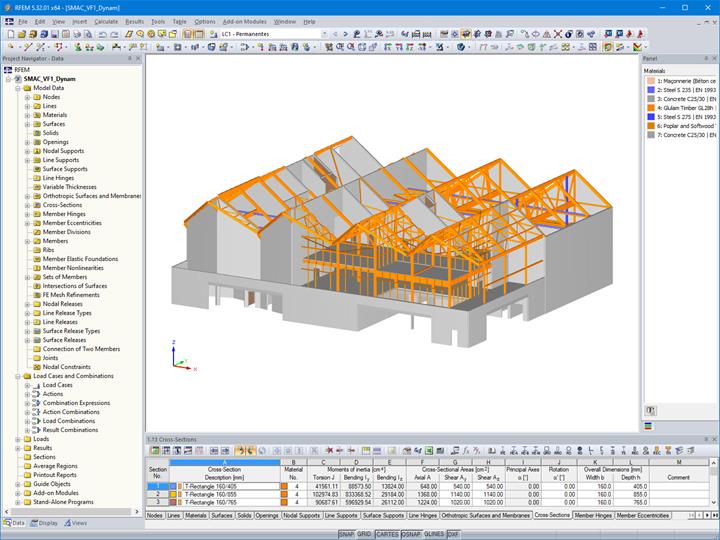

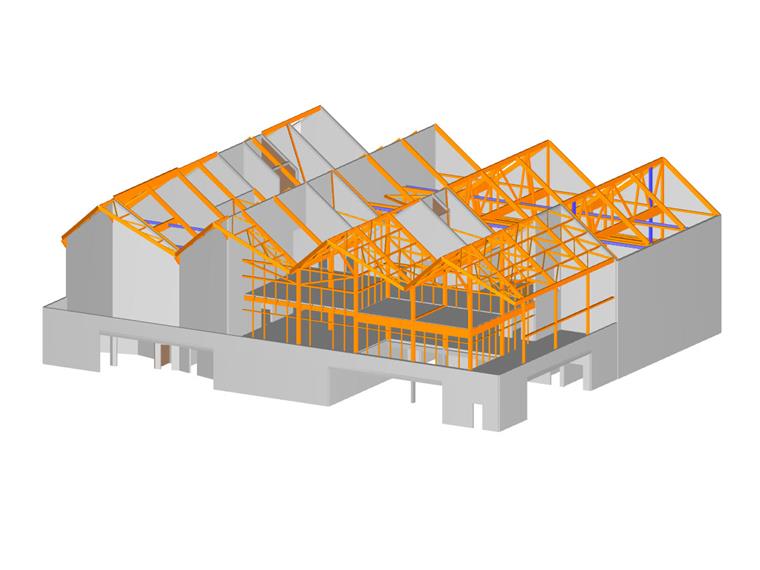

Model | Model sali koncertowej Quai M

Trzykondygnacyjny budynek o powierzchni 8 000 m² powstał na terenie dawnej linii kolejowej. W ramach głównej konstrukcji powstały dwie sale koncertowe, każda mogąca pomieścić odpowiednio około 800 i 200 osób.

Głównym celem było osiągnięcie doskonałej akustyki oraz wysokiej jakości dystrybucji i nagrywania. Dlatego wybór materiałów oparto na drewnie i betonie, które są niezbędnymi elementami do osiągnięcia tego celu.

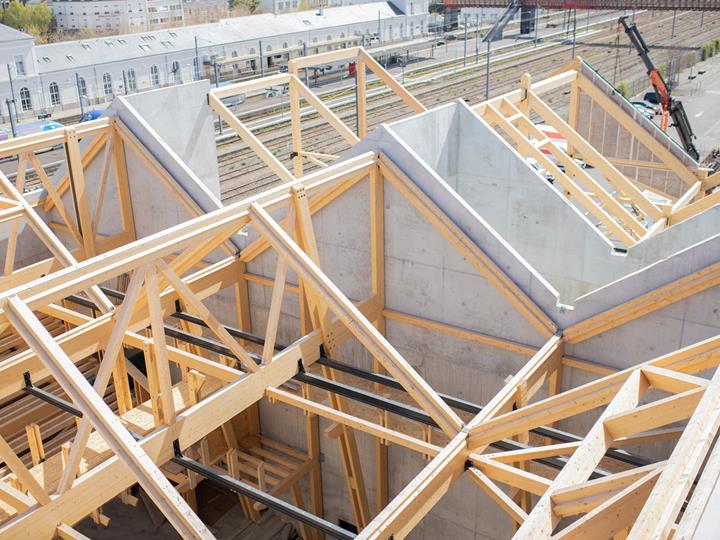

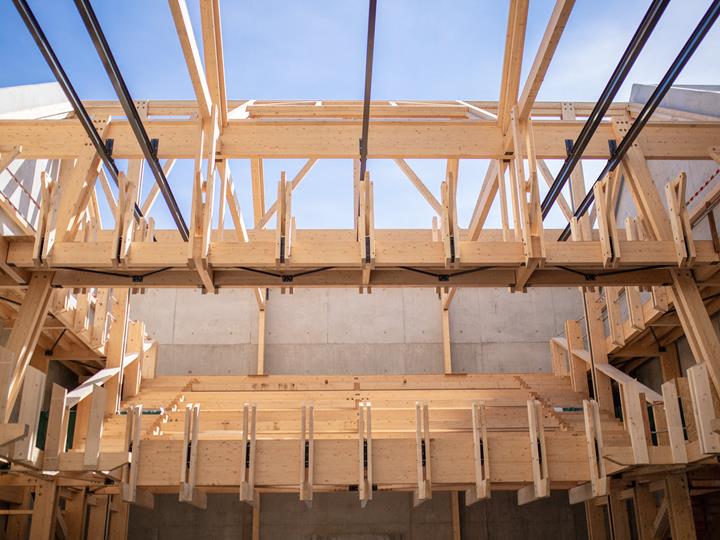

Drewniana konstrukcja tego współczesnego budynku wnosi do każdego wnętrza snop światła i ciepła. Dodatkowo, kontrastujący, składany dach, podtrzymywany przez drewnianą konstrukcję, zakrywa dwie sale, jednocześnie osłaniając tereny zewnętrzne, tworząc silną harmonię wizualną.

Oprogramowanie

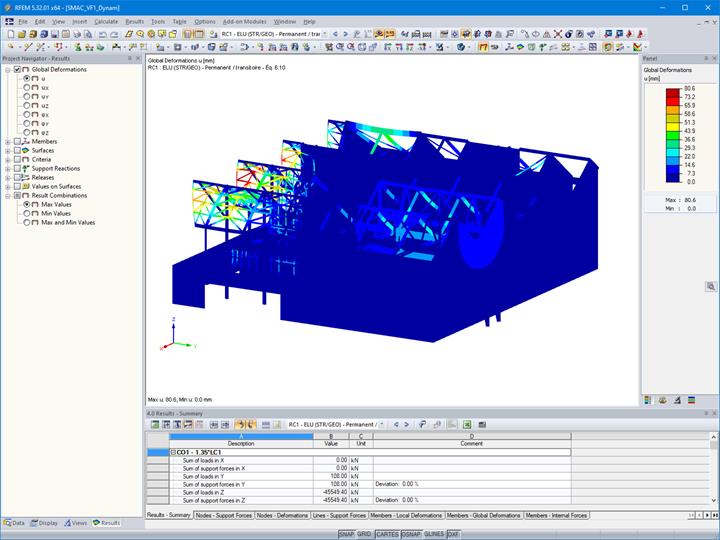

W przypadku tego projektu firma LCA Construction Bois była odpowiedzialna za zaprojektowanie, produkcję i montaż drewnianej ramy. Ze względu na lokalizację budynku w strefie sejsmicznej 3, w programie RFEM 5 zamodelowano całą konstrukcję w celu szczegółowej oceny.

Biuro inżynierskie przeprowadziło szczegółową analizę konstrukcji drewnianej ze złożoną geometrią oraz wymiarowaniem elementów stalowych, z wykorzystaniem modułów dodatkowych RF‑TIMBER Pro i RF‑STEEL EC3.

Budynek, ze względu na swoją osobliwą geometrię z dużymi otworami pod dachem, wymagał cyfrowych symulacji w tunelu aerodynamicznym za pośrednictwem RWIND, w celu określenia ciśnienia wiatru, które będzie przyłożone do konstrukcji.

Globalne modelowanie projektu, w tym konstrukcji betonowej i drewnianej, umożliwiło przeprowadzenie dokładnej analizy sejsmicznej uwzględniającej sztywność poszczególnych elementów konstrukcyjnych, z wykorzystaniem modułów dodatkowych RF-DYNAM Pro.

W obliczeniach uwzględniono również siły prostujące w fundamentach.

Lokalizacja projektu
