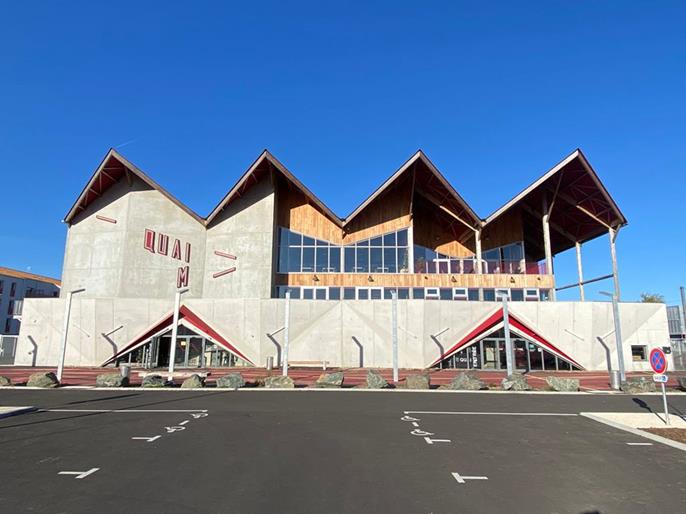

Quai M 剧院于 2022 年 9 月投入使用,包括两个音乐厅、排演和录音室。 该项目提供了更现代化的新空间,并取代了旧的 "Le Fzz'Yon" 音乐厅。

业主 La Roche-sur-Yon 集聚区
建筑设计 Chloé Bodart / Construire
结构分析与设计 LCA Construction Bois

模型参数

模型

该建筑结构为三层,建筑面积为 28300 平方米,位于以前的铁路地区。 在主体结构中有两个音乐厅,每个可容纳 800 人和 200 人。

主要目标是实现完美的声学效果以及高质量的分布和录制。 因此在材料的选择上就选择了木材和混凝土。

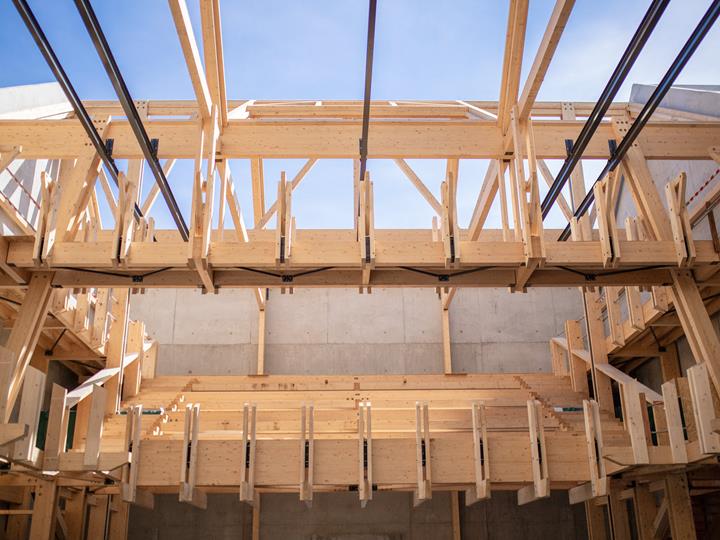

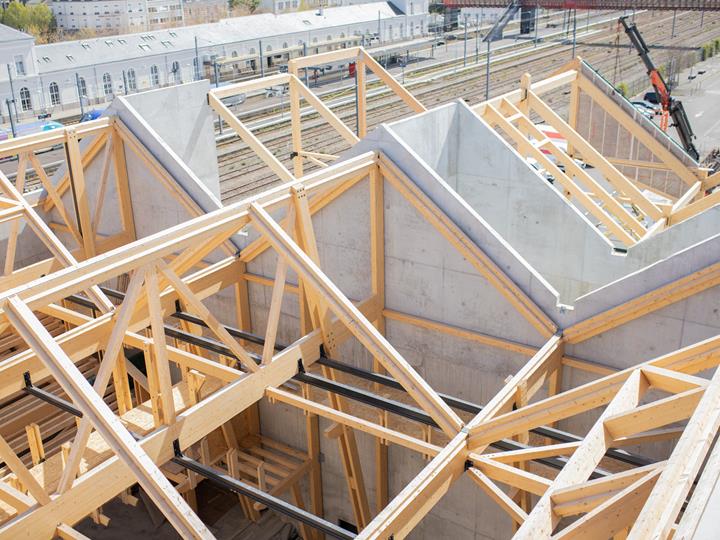

这座现代建筑的木结构为每个人的室内装饰带来了柔和的光线。 此外,两个木结构屋顶屋顶分别为屋盖木结构和折板屋顶,该屋顶遮蔽了两个表演厅,同时保护了室外区域,创造了强烈的视觉和谐。

结构分析软件

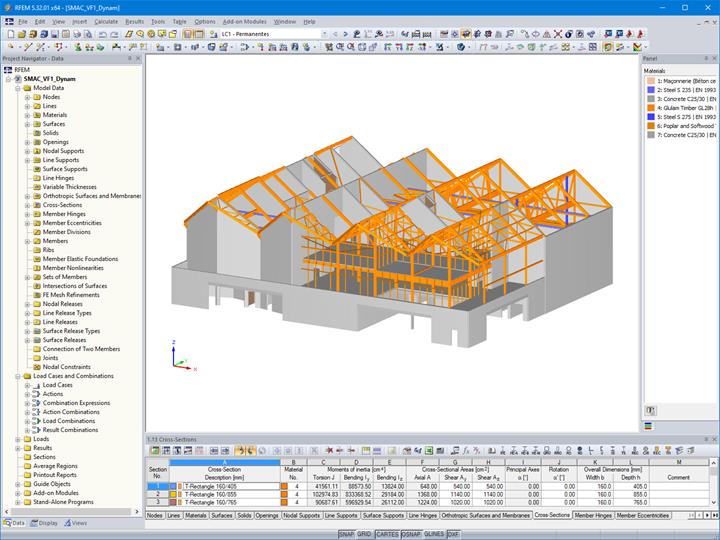

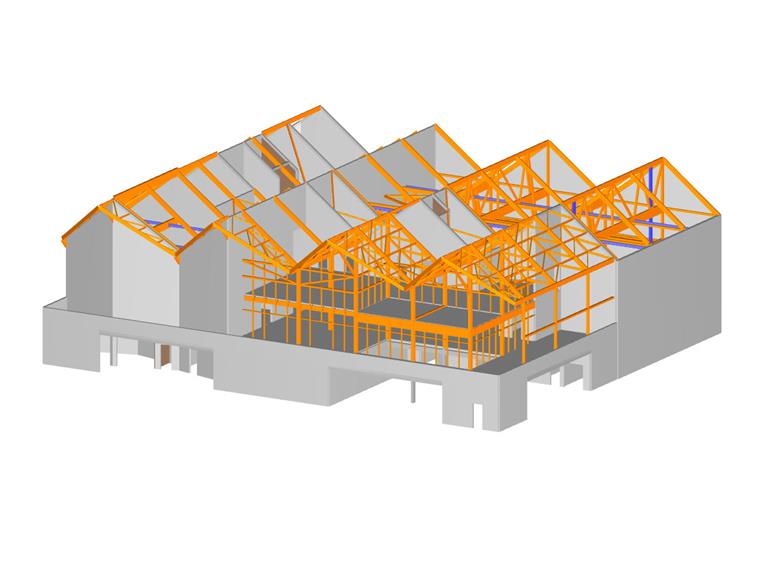

LCA Construction Bois 公司负责该项目木结构框架的设计、制造和安装。 由于该建筑位于地震分区 3,所以为了进行详细的评估,我们必须使用 RFEM 5 来对整个结构进行建模。

工程公司使用了附加模块 RF-TIMBER Pro 和 RF-STEEL EC3 对钢构件进行了详细的设计和计算。

由于该建筑的几何形状奇异,在屋顶下面有很大的洞口,所以需要通过使用 RWIND 软件进行数字风洞模拟来确定施加在结构上的风压。

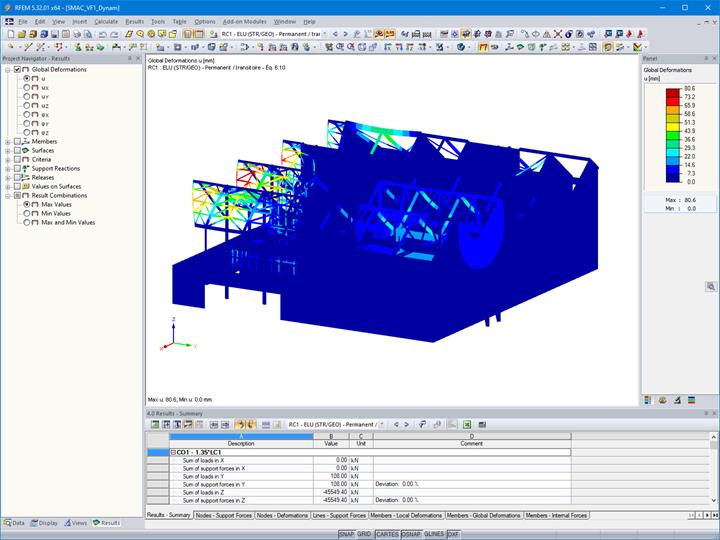

该项目的全局建模,包括混凝土和木结构,使得使用附加模块 RF-DYNAM Pro 可以在考虑各个结构构件刚度的情况下进行精确的抗震分析。

在计算中也考虑了基础拉力。

项目位置

Quai M
94 Boulevard du Maréchal Leclerc
85000 La Roche-sur-Yon
France

关键词

RFEM 5 木结构 RF-TIMBER Pro RF-STEEL RF-DYNAM Pro EC5 欧洲规范 5
