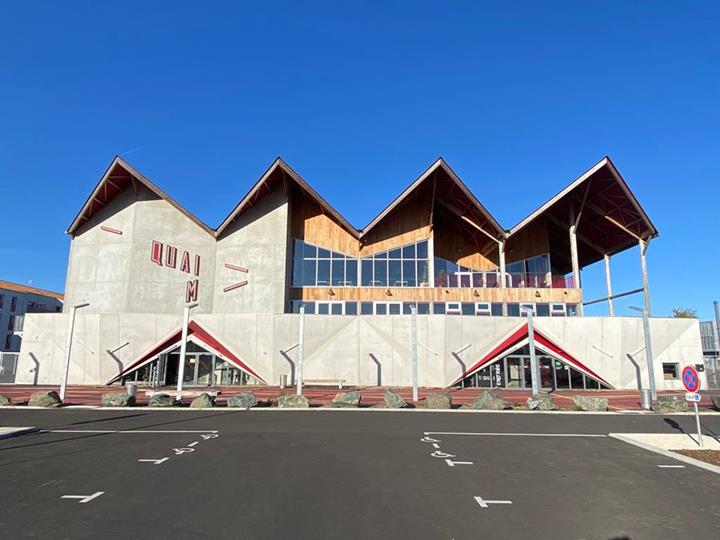

Quai M, nouvelle salle de musique de La Roche-sur-Yon, France

Paramètres du modèle

• Longueur : 43 m
• Largeur : 36 m
• Hauteur : 15 m
• Poids : 3030 t

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

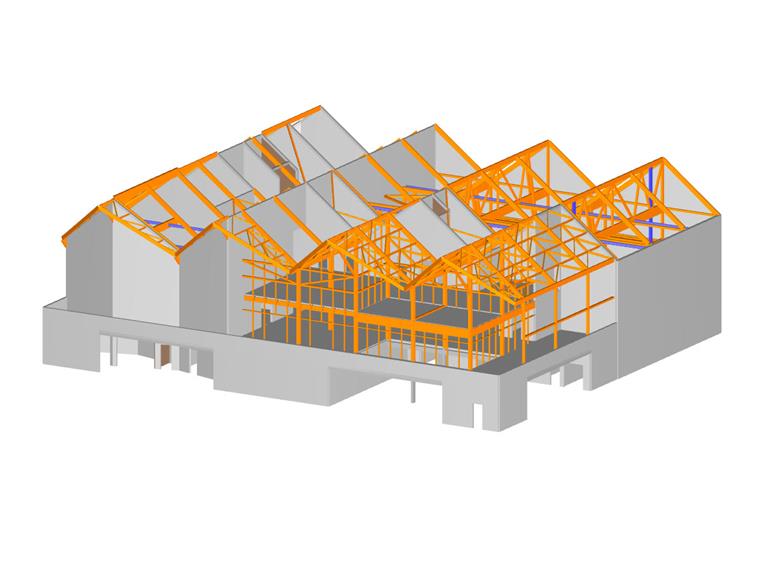

Modèle | Modèle de la salle de musique Quai M

Un tout nouveau bâtiment, d'une surface de 2 826 m², a été érigé sur un site autrefois dédié aux voies ferrées, se développant sur trois niveaux. À l'intérieur de cette structure, deux salles de concert ont été aménagées, ayant une capacité d'accueil respective d'environ 800 et 200 personnes.

Le but premier de cette construction était d'atteindre une acoustique parfaite et une qualité de diffusion et d'enregistrement exceptionnelle. C'est pourquoi le choix des matériaux s'est porté sur le bois et le béton, deux éléments essentiels pour atteindre cet objectif.

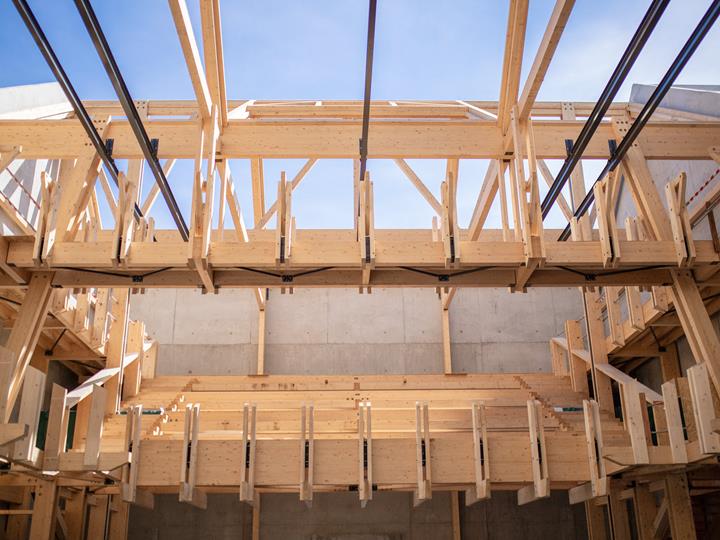

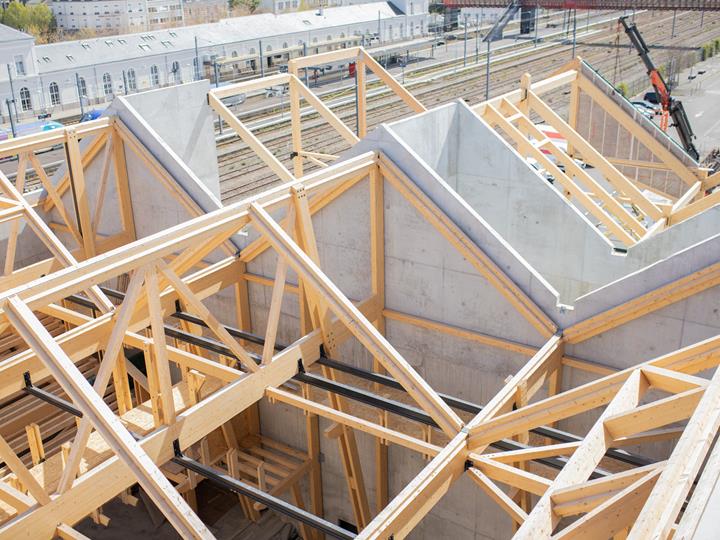

La structure en bois de ce bâtiment contemporain apporte une ambiance lumineuse et chaleureuse à chaque espace intérieur. De plus, un toit plissé aux couleurs vives, reposant sur la charpente en bois, couvre les deux salles de diffusion tout en protégeant les espaces extérieurs, créant ainsi une harmonie visuelle saisissante.

Outils de calcul

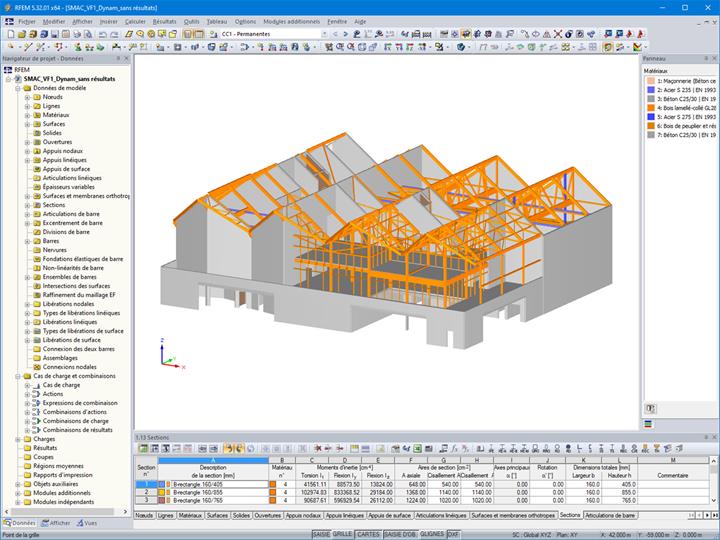

Concernant la réalisation de ce projet, l'entreprise LCA Construction Bois s'est chargée de l'étude, de la fabrication et de la pose de la charpente en bois. En raison de la situation du bâtiment en zone sismique 3, l'intégralité de la structure a été modélisée grâce au logiciel RFEM 5 pour une étude approfondie.

Le bureau d'études a entrepris une étude approfondie de la charpente en bois, caractérisée par sa géométrie complexe, ainsi que le dimensionnement des éléments en acier à l'aide des modules RF-TIMBER Pro et RF-STEEL EC3.

Le bâtiment, en raison de sa géométrie singulière comportant d'importantes ouvertures sous le toit, a nécessité des simulations en soufflerie numérique via RWIND pour déterminer les pressions de vent qui s'appliqueraient à la structure.

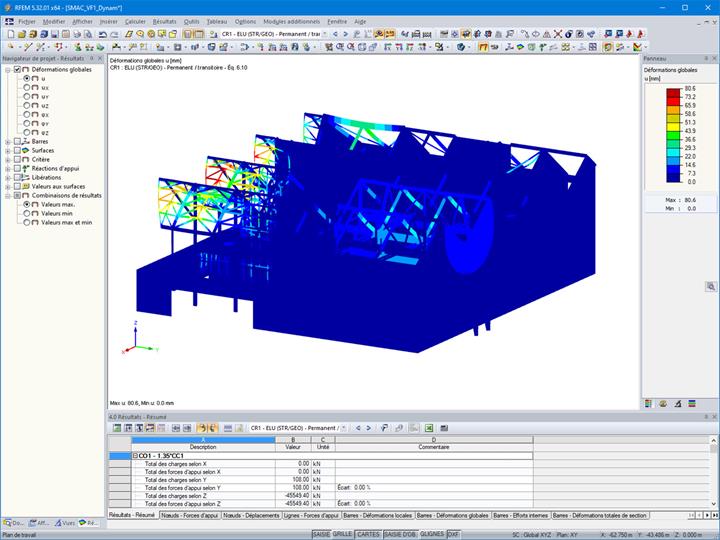

La modélisation globale du projet, englobant à la fois la structure en béton et la charpente en bois, a permis de mener une analyse sismique précise en tenant compte de la rigidité des différents éléments structuraux grâce aux modules RF-DYNAM Pro.

Les efforts de redressement de fondation ont également été pris en compte dans cette étude.
