Nová koncertní síň v La Roche-sur-Yon, Francie

Parametry modelu

• Délka: 43 m
• Šířka: 36 m
• Výška: 15 m
• Hmotnost: 3030 t

Model

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

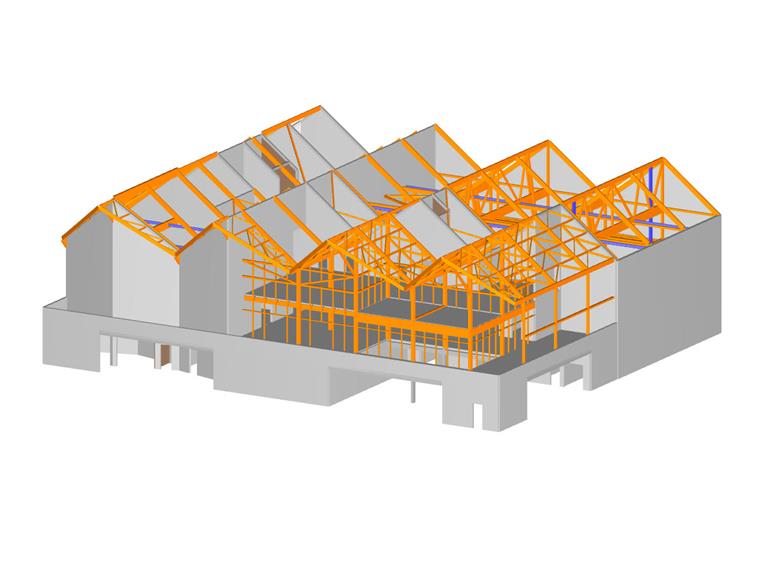

Model | Model koncertní síně Quai M

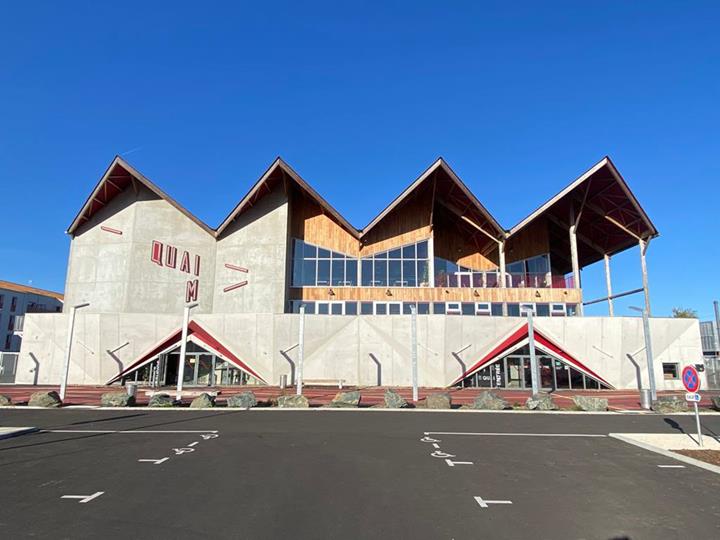

Nová třípodlažní budova o ploše 2 826 m² byla postavena v bývalém železničním areálu. V této koncertní síni byly zřízeny dva koncertní sály s přibližnou kapacitou 800 a 200 návštěvníků.

Hlavním cílem bylo dosáhnout u této konstrukce dokonalé akustiky a vysoké kvality rozptylu zvuku a jeho záznamu. Volba materiálů proto padla na dřevo a beton, které jsou podstatnými prvky pro dosažení tohoto cíle.

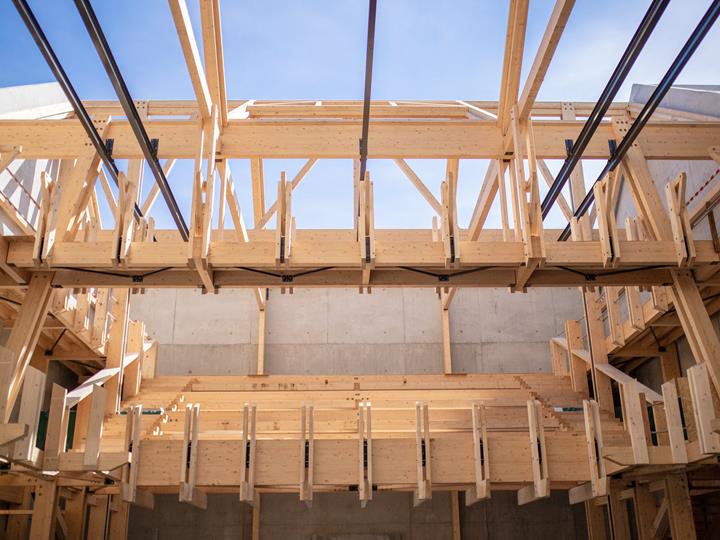

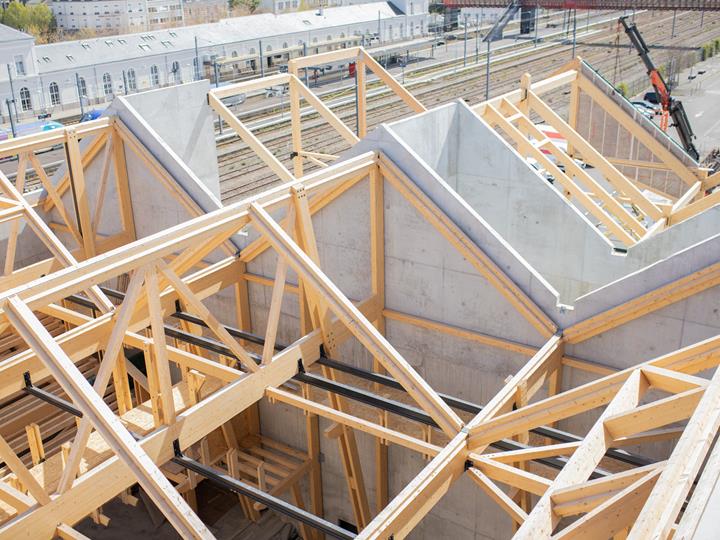

Dřevěná konstrukce vnáší do interiéru této moderní budovy světlo a teplo. Lomenicová konstrukce střechy, která je provedena v živých barvách, je podepřena prutovou konstrukcí ze dřeva a překlenuje oba koncertní sály. Chrání přitom i vnější prostory, a navozuje tím pohledově působivou harmonii.

Software pro statické výpočty

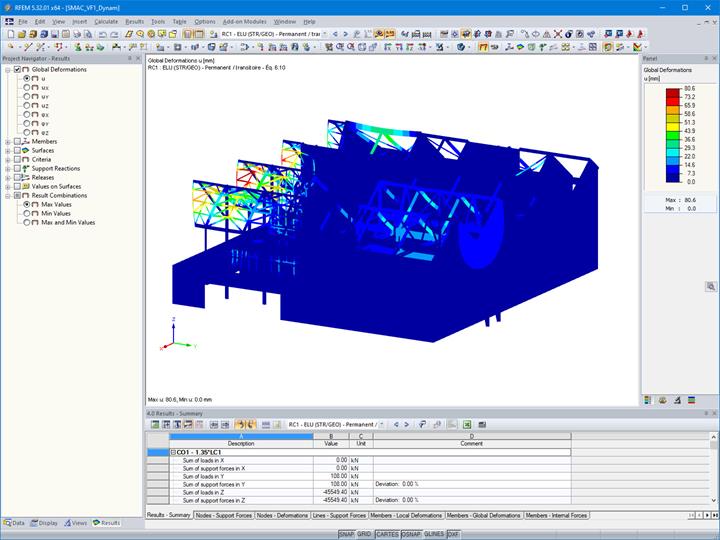

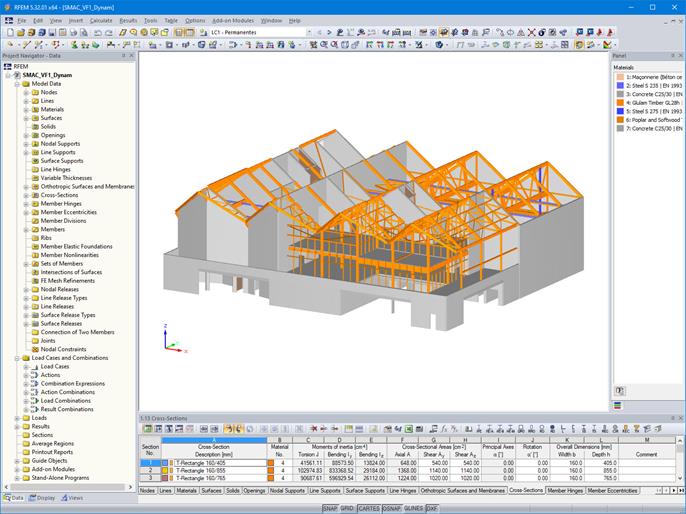

Francouzská společnost LCA Construction Bois převzala v rámci tohoto projektu odpovědnost za návrh, výrobu a stavbu dřevěné prutové konstrukce. Vzhledem k tomu, že se budova nachází v seizmicky aktivní oblasti (zóna 3), byla celá konstrukce modelována pro důkladnou analýzu v programu RFEM 5.

Za využití přídavných modulů RF-TIMBER Pro a RF-STEEL EC3 byla pečlivě posouzena dřevěná konstrukce složité geometrie a detailně analyzovány ocelové prvky.

Jedinečná geometrie budovy s poměrně velkými otvory pod střechou vyžadovala simulaci v digitálním větrném tunelu v programu RWIND pro stanovení tlaku větru působícího na konstrukci.

Obsáhlé modelování projektu, včetně betonové a dřevěné prutové konstrukce, umožnilo provést přesnou seizmickou analýzu, při které se zohlednila tuhost různých nosných konstrukčních prvků za využití přídavných modulů RF-DYNAM Pro.

V rámci projektu byla vypočítána také základová konstrukce.

Umístění projektu
