Птичий вольер в Пражском зоопарке, Чехия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

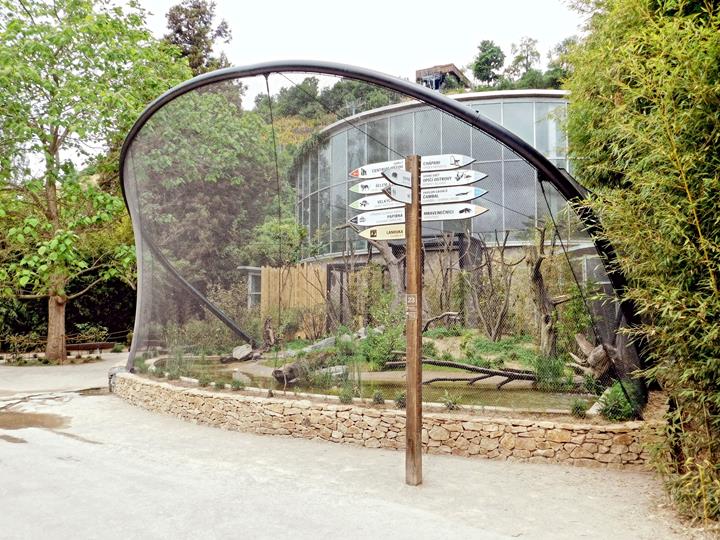

В конце апреля 2023 года был построен новый вольер в Сычуаньском павильоне Пражского зоопарка. Конструкция вольера имеет длину 14 м и ширину 10 м. Компания Carl Stahl & spol. создала архитектурный проект и выполнила расчёт конструкций в RFEM 5.

Архитектура, дизайн-проект, расчёт конструкций Carl Stahl & Co. s ro
www.carlstahl.cz
Заказчик Зоологический парк столичного города Прага

Параметры конструкции вольера

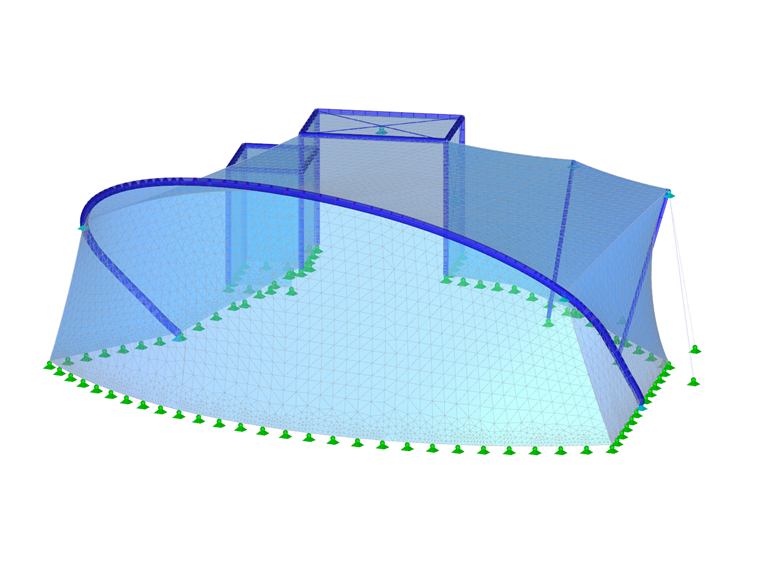

Модель

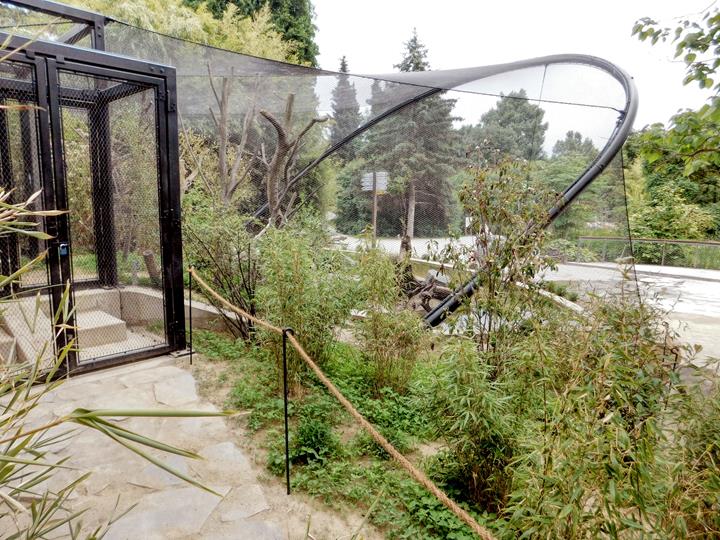

В Пражском зоопарке была недавно построена новая пристройка - вольер в южной части сычуаньского павильона. В процессе проектирования она соединила многолетний опыт проектировщиков и инженеров-строителей с качественным программным обеспечением. Эта конструкция, завершенная в конце апреля 2023 года, элегантна, легка и воздушных, полностью адаптирована к существующей среде.

Конструкция

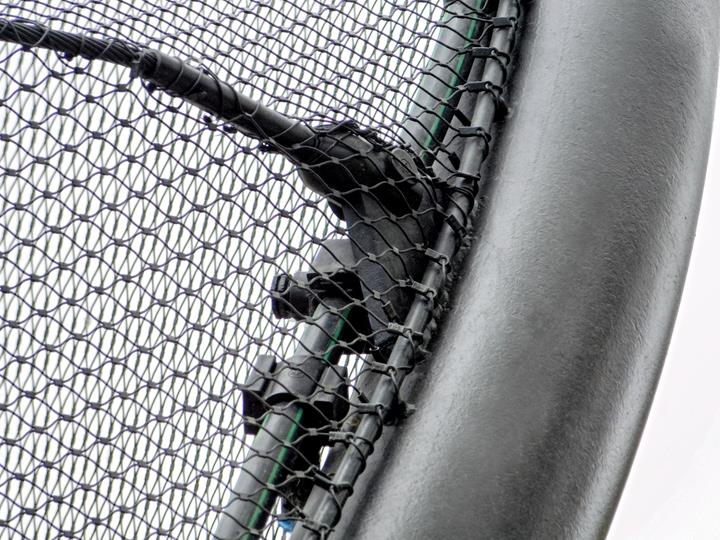

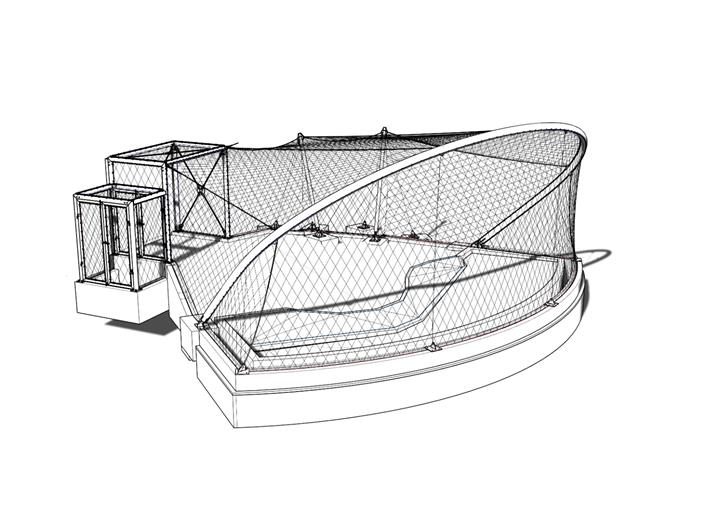

Вольер длиной 14 м и шириной 10 м достигает своей самой высокой точки на высоте 5 м над подготовленной местностью. Весь купол поддерживается парой стальных колонн, поддерживаемых тросами из нержавеющей стали, и аркой диаметром 14,3 м. Для обеспечения устойчивости и ветровой устойчивости по всему периметру конструкции протянуты ванты из нержавеющей стали, а сама конструкция натянута сеткой из нержавеющей стали.

Статический расчёт

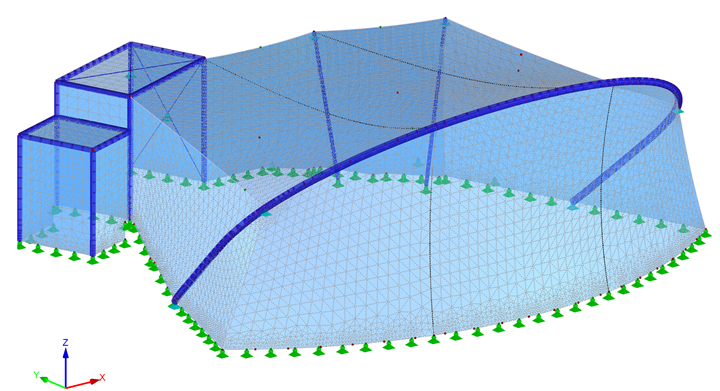

Ключевым элементом оптимального расчета был расчет конструкций, выполненный в программе RFEM 5 с помощью дополнительного модуля RF-FORM-FINDING. Сетки были смоделированы в виде обобщенных четырехугольников с использованием ортотропной мембраны и упругого 2D материала, что позволило создать более реалистичную модель. Тросы были смоделированы в виде растянутых стержней, расчет по поиску формы был выполнен с учетом требуемого провисания.

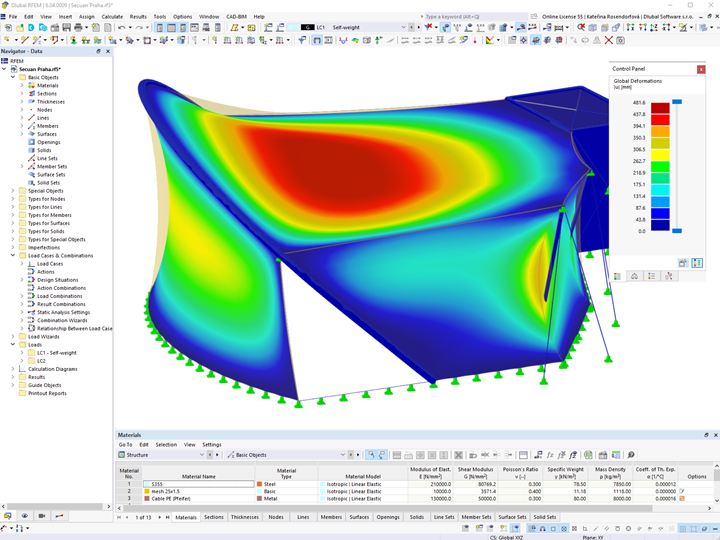

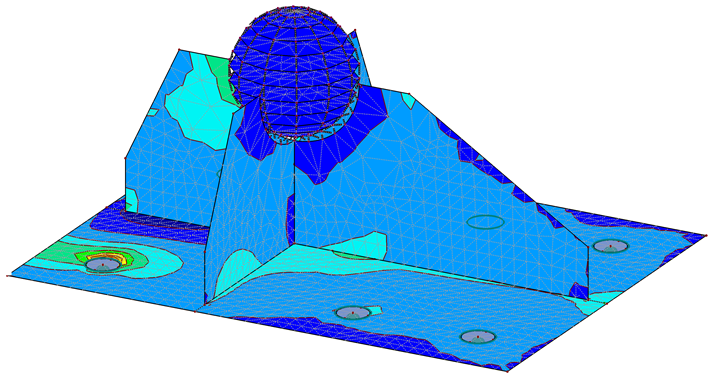

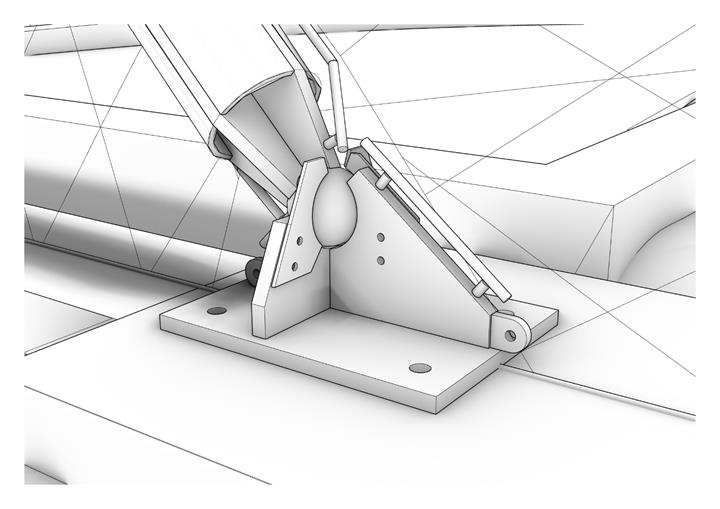

Последующий расчет конструкций был использован для расчета несущих элементов и деталей конструкции, в основном для соединений стальных конструкций. Все эти детали были тщательно проанализированы модулем RF-STEEL Surfaces, причем особое внимание уделялось расчетам напряжений и деформаций. Постоянные нагрузки, предварительные напряжения, снеговые и ветровые нагрузки выполнялись по теории больших деформаций. Данный детальный расчет гарантирует устойчивость и безопасность всей конструкции.

Инновационная конструкция вольера отражает не только архитектурное искусство, но и техническое улучшение, которое обеспечивает эффективное и безопасное использование конструкции в среде Пражского зоопарка.

Расположение проекта

Прага
Чешская республика

Ключевые слова

Павильон для птиц Вольер Мембранные конструкции
