Voliéra ptáků v pražské ZOO

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Na konci dubna 2023 byla dokončena nová voliéra u pavilonu Sečuán v pražské ZOO. Konstrukce voliéry je 14 m dlouhá a 10 m široká. Autorem návrhu je firma Carl Stahl & spol., výpočet byl proveden v programu RFEM 5.

Architektonický návrh, projekt, statický výpočet Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Investor Zoologická zahrada hl. m. Prahy

Parametry konstrukce voliéry

Model

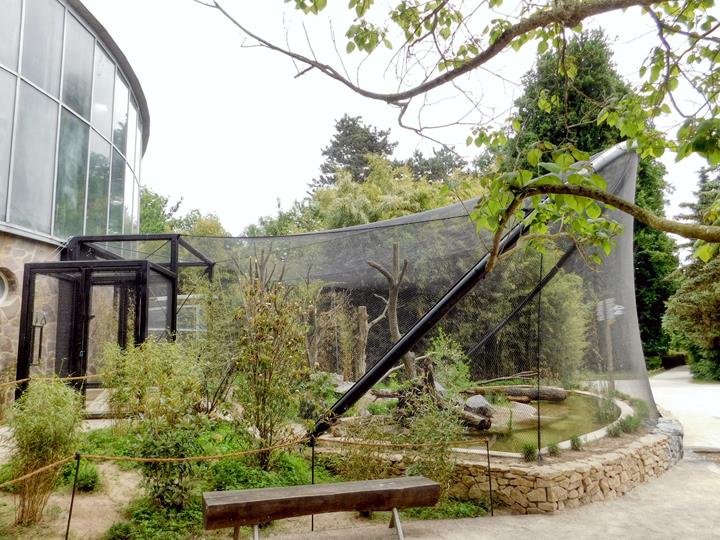

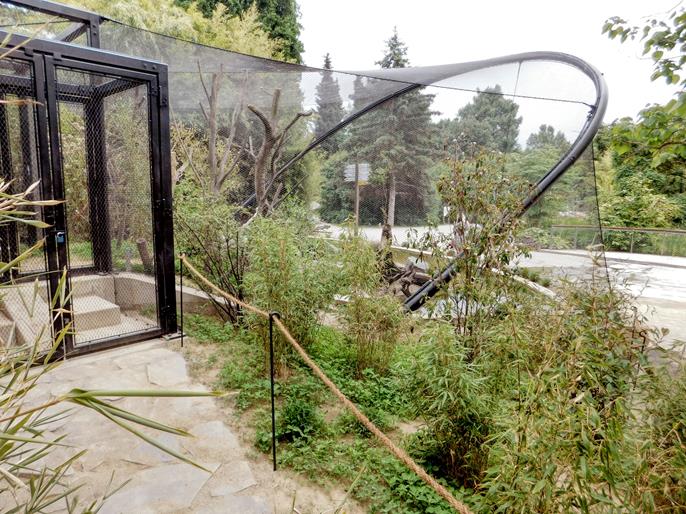

V areálu pražské ZOO byla postavena nová přístavba – voliéra v jižní části pavilonu Sečuán. Návrh reflektuje dlouholeté zkušenosti konstruktérů a statiků ve spojení s kvalitním softwarem. Tato stavba, dokončená na konci dubna 2023, je elegantní, lehká a vzdušná, zcela přizpůsobená stávajícímu prostředí.

Konstrukce

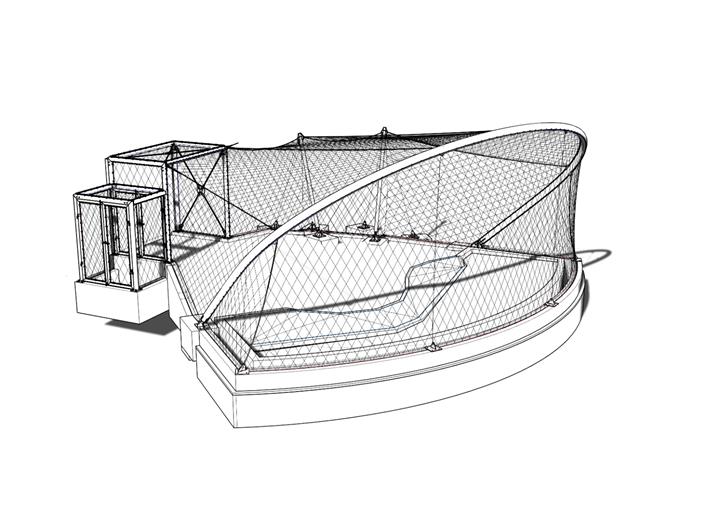

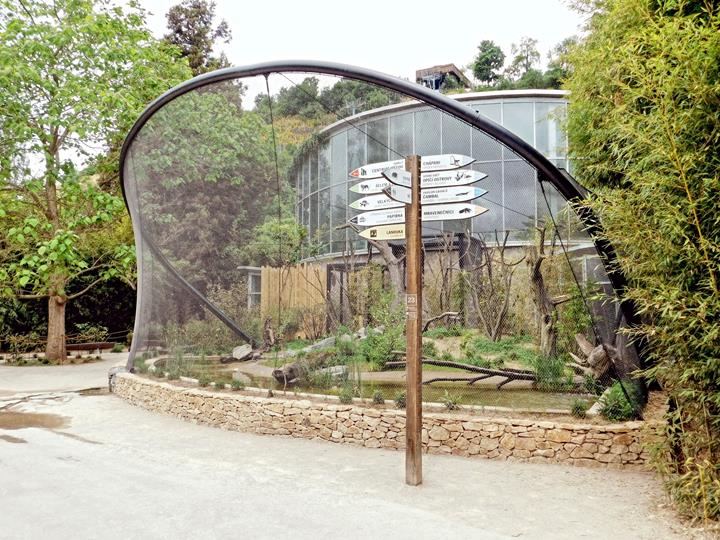

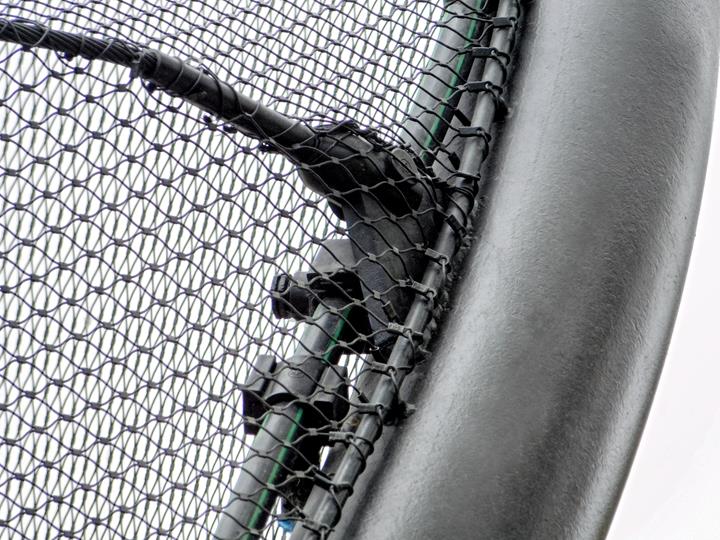

Voliéra, o délce 14 metrů a šířce 10 metrů, dosáhne nejvyššího bodu 5 metrů nad upraveným terénem. Stojí na základě dvojice ocelových sloupů, podpíraných kotevními nerezovými lany a obloukem o průměru 15,5 metrů. K zajištění stability a odolnosti proti větru jsou po celém obvodu konstrukce natažena nerezová obvodová lana a následně na konstrukci napnuta nerezová síť.

Statické výpočty

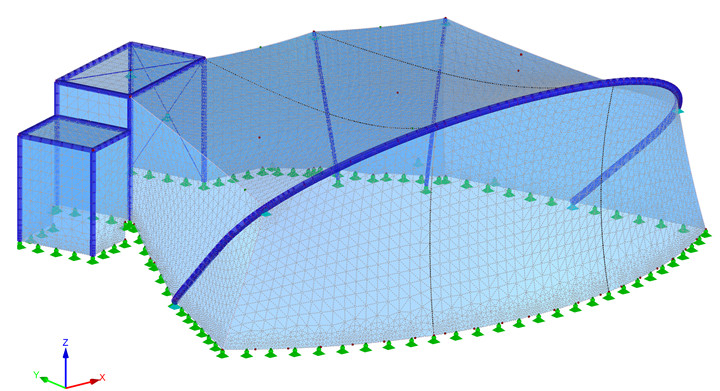

Klíčovým prvkem pro optimální návrh byl statický výpočet provedený v programu RFEM 5 s modulem RF-FORM-FINDING. Sítě byly modelovány pomocí zobecněných čtyřúhelníků s využitím ortotropní membrány a elastického 2D materiálu, což umožnilo realističtější model. Lana byla modelována jako tahové pruty a výpočet form-finding byl proveden s ohledem na požadovaný průvěs.

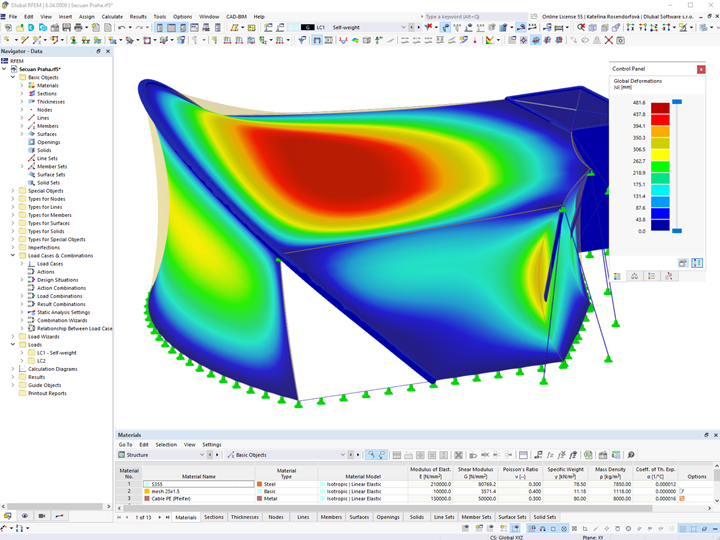

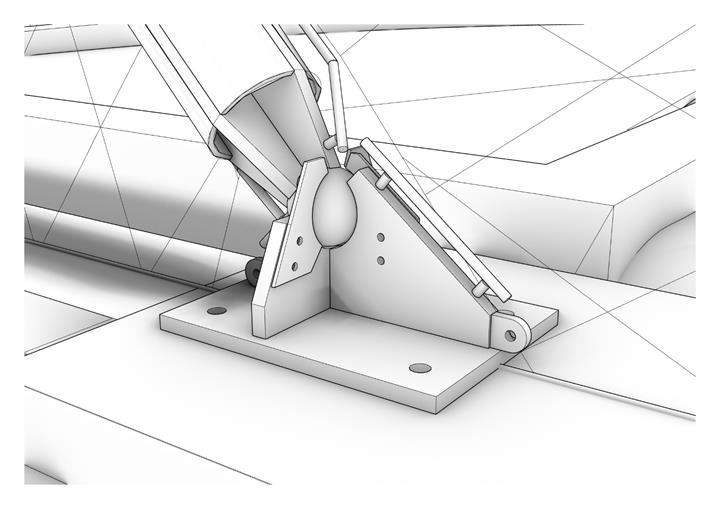

Následná statická analýza sloužila k posouzení nosných prvků konstrukce a detailů, zejména spojů ocelových konstrukcí. Tyto detaily byly důkladně posouzeny modulem RF-STEEL Surfaces, s důrazem na napětí a přetvoření. Výpočet zahrnoval stálé zatížení, předpětí, zatížení sněhem a větrem a byl proveden podle teorie velkých deformací. Tato precizní analýza zaručuje stabilitu a bezpečnost celé konstrukce.

Inovativní konstrukce voliéry odráží nejen architektonické umění, ale i důkladné technické zhodnocení, které zajišťuje efektivní a bezpečné využití této konstrukce v prostředí pražské ZOO.

Umístění projektu

Praha
Česká republika

Klíčová slova

Pavilón pro ptáky Voliéra Membránové konstrukce
