20. November 2023

Voliere im Prager Zoo, Tschechische Republik

Die neue Voliere beim Sichuan-Pavillon im Prager Zoo wurde Ende April 2023 fertiggestellt. Sie ist 14 m lang und 10 m breit. Die Firma Carl Stahl & spol. war für den Architektur- und Tragwerksentwurf verantwortlich, die Statik wurde mit RFEM 5 berechnet.

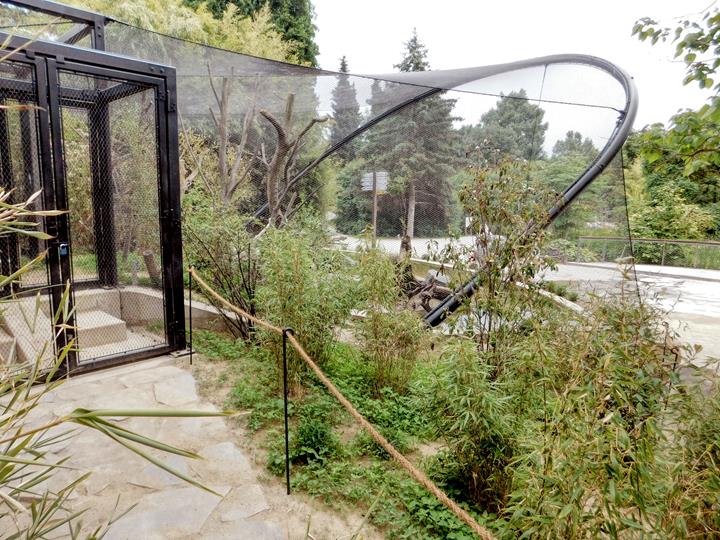

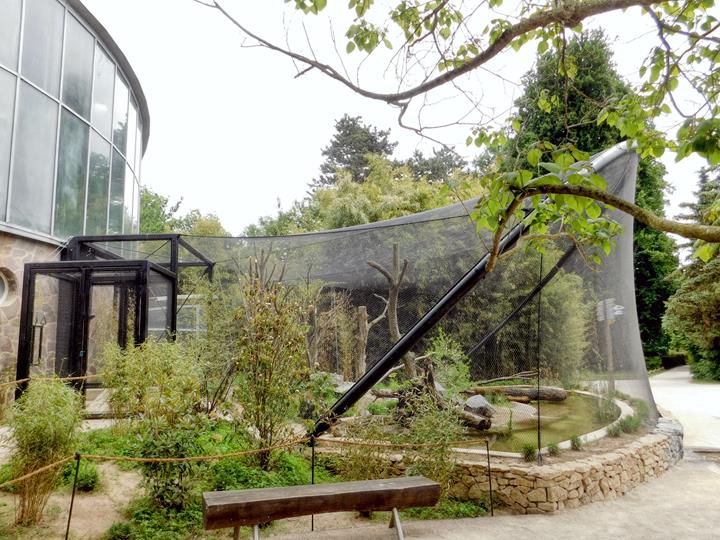

Im Prager Zoo wurde ein neuer Anbau errichtet – eine Voliere im südlichen Teil des Sichuan-Pavillons. Die Gestaltung der Struktur spiegelt die jahrelange Erfahrung der Konstrukteure und Statiker sowie den Einsatz hochwertiger Software wider. Die Ende April 2023 fertiggestellte Konstruktion ist elegant, leicht und luftig und wurde vollständig an die bestehende Umgebung angepasst.

Struktur

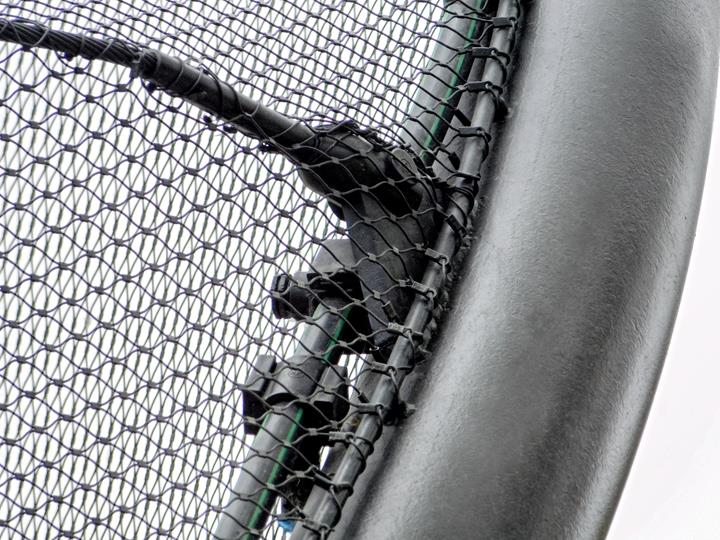

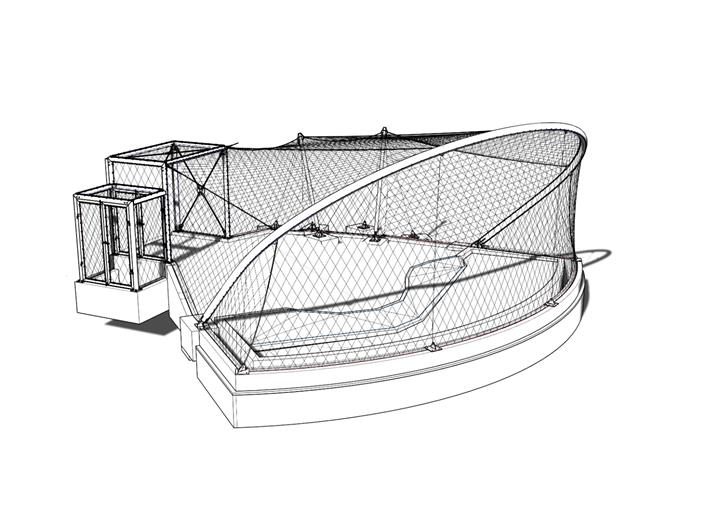

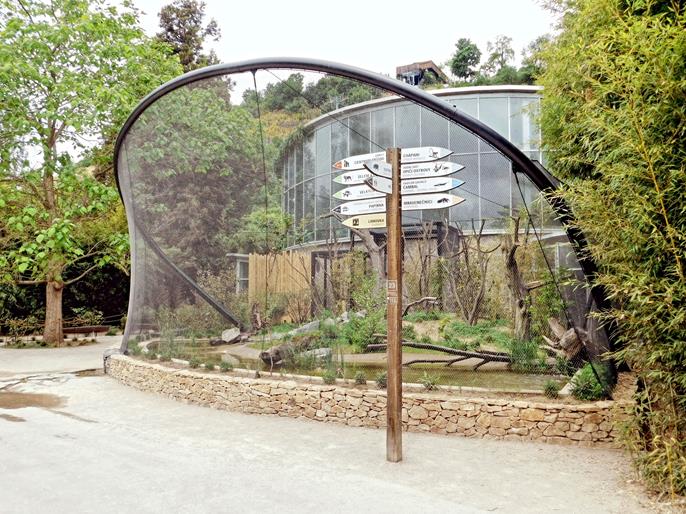

Die Firma Carl Stahl & spol. war für den Architektur- und Tragwerksentwurf verantwortlich, die Statik wurde mit RFEM 5 berechnet. Die Konstruktion besteht aus zwei Stahlstützen, die von einem Bogen mit einem Durchmesser von 15,5 m und einigen Edelstahlseilen gehalten werden. Um die Standsicherheit sowie den Windwiderstand zu gewährleisten, wurden umlaufende Edelstahlseile um den gesamten Umfang der Konstruktion installiert, außerdem wurde ein Edelstahlnetz darüber gespannt.

Statische Berechnung

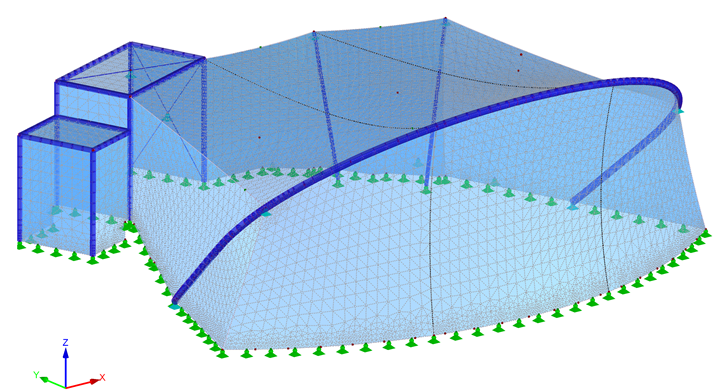

Ganz wesentlich für eine optimale Bemessung war die statische Berechnung, die in RFEM 5 mit dem Zusatzmodul RF-FORMFINDUNG durchgeführt wurde. Die Netze wurden mit generalisierten Quadrangeln unter Verwendung einer orthotropen Membran und eines elastischen 2D-Materials modelliert, wodurch die Erstellung eines realitätsnahen Modells ermöglicht wurde. Die Seile wurden als Zugstäbe modelliert und die Untersuchung zur Formfindung unter Berücksichtigung des erforderlichen Durchhangs durchgeführt.

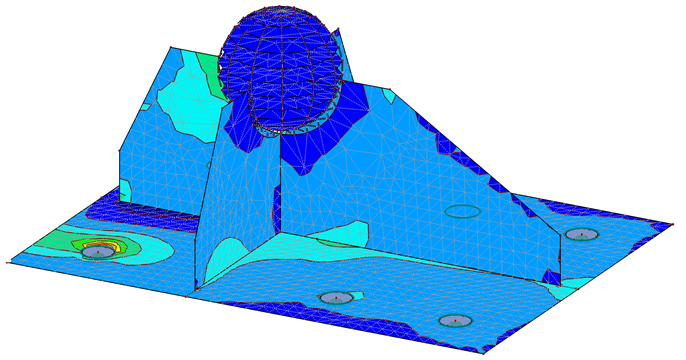

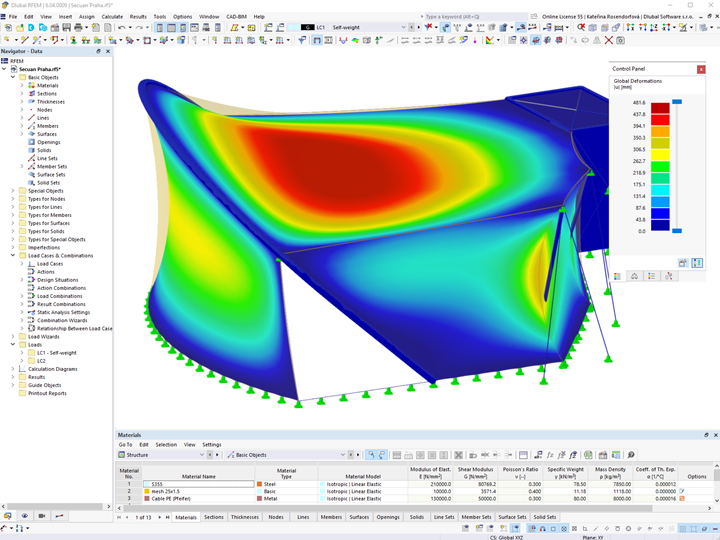

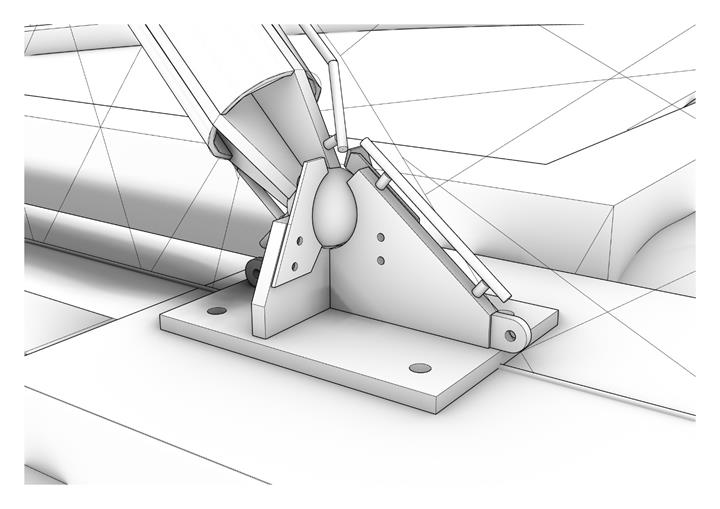

Im anschließenden Tragwerksentwurf wurden die tragenden Elemente der Struktur sowie Details, insbesondere die Anschlüsse der Stahlkonstruktion, analysiert. Diese Details wurden mit Hilfe von RF-STAHL Flächen einer detaillierten statischen Berechnung unterzogen, bei der vor allem Spannungen und Dehnungen untersucht wurden. Bei der Berechnung nach Theorie III. Ordnung wurden die ständige Belastung, die Vorspannung, Schneelasten und Windlasten berücksichtigt. Diese ausführliche Untersuchung garantiert die Stabilität und Sicherheit der gesamten Konstruktion.

Die innovative Konstruktion der Voliere ist nicht nur im Hinblick auf ihre Architektur interessant, sondern stellt auch eine gründliche technische Verbesserung dar, die eine effiziente und sichere Nutzung des Vogelkäfigs im Prager Zoo gewährleistet.

Ort Prag
Tschechische Republik
Architektur, Entwurf, Statik Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Auftraggeber Zoologischer Garten Prag


Projektspezifikationen

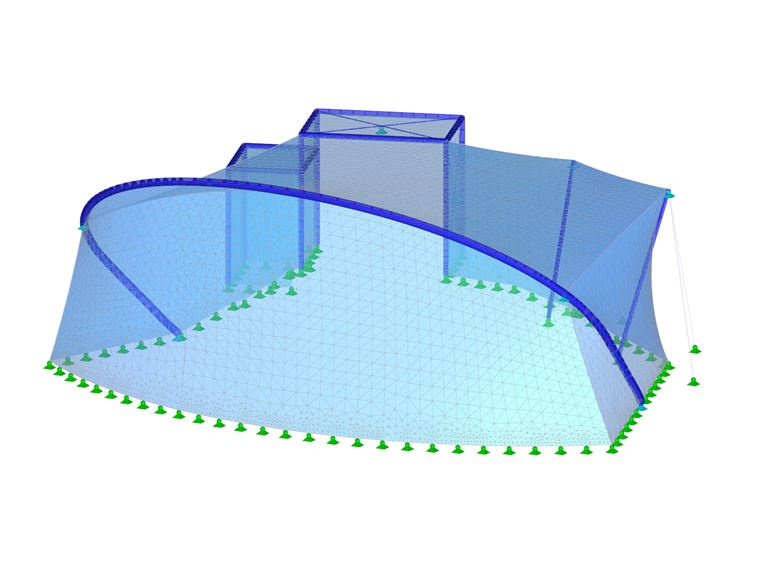

Modelldaten

Anzahl Knoten 168
Anzahl Linien 79
Anzahl Stäbe 71
Anzahl Flächen 19
Anzahl Lastfälle 2
Anzahl Lastkombinationen 2
Anzahl Ergebniskombinationen 2
Gesamtgewicht 2,016 t
Abmessungen (metrisch) 14,502 x 12,709 x 7,045 m
Abmessungen (imperial) 47.58 x 41.7 x 23.11 feet
Programmversion 5.29.01
