Aviário no jardim zoológico de Praga, República Checa

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

No final de abril de 2023, foi concluído o novo aviário no pavilhão de Sichuan no jardim zoológico de Praga. A estrutura do aviário tem 14 metros de comprimento por 10 metros de largura. A Carl Stahl & spol. foi responsável pelo planeamento arquitetónico e estrutural, tendo efetuado o cálculo estrutural no RFEM 5.

Arquitetura, projeto, cálculo estrutural Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Investidor Jardim zoológico de Praga

Parâmetros da estrutura do aviário

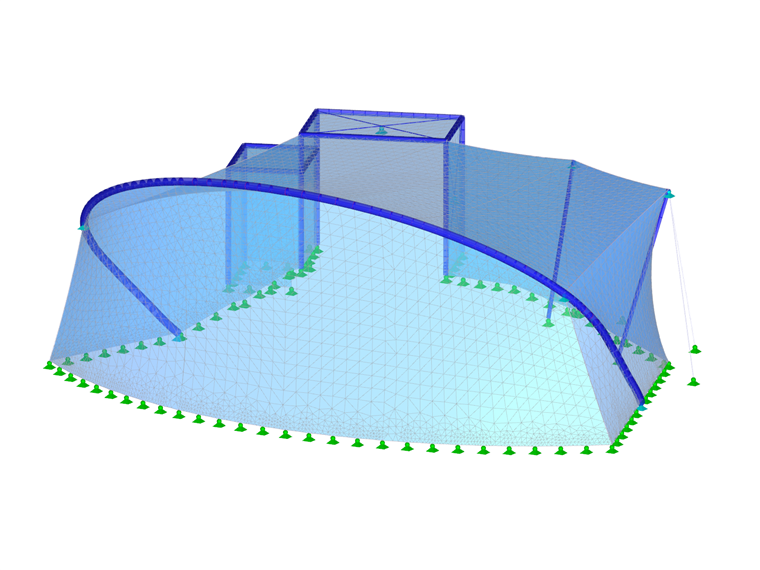

Modelo

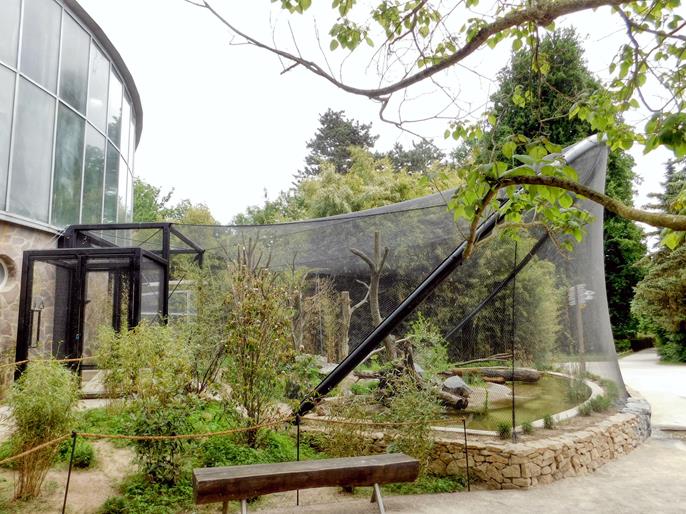

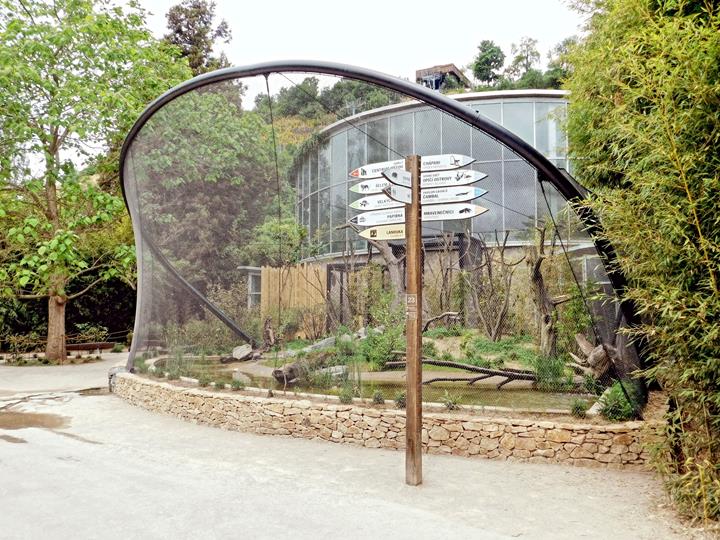

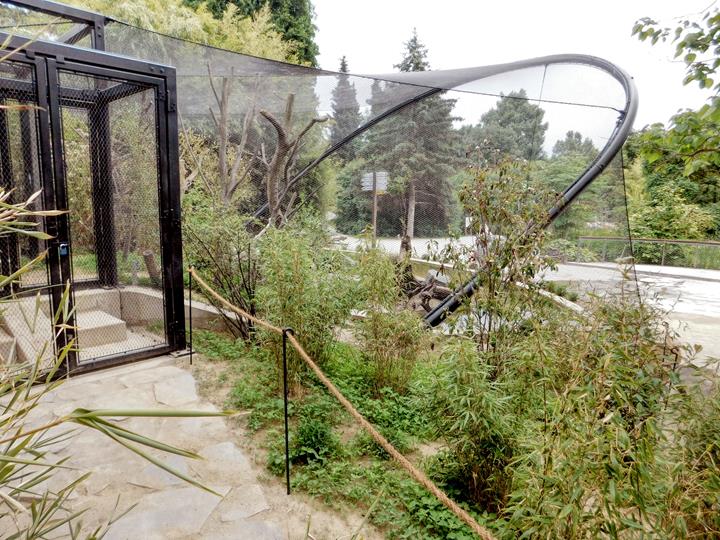

No jardim zoológico de Praga, foi construída uma nova estrutura – um aviário para aves na parte sul do pavilhão de Sichuan. O projeto reflete os anos de experiência dos planeadores e dos engenheiros de estruturas, bem como a utilização de software de qualidade. Esta estrutura, concluída no final de abril de 2023, é elegante, leve e arejada, encontrando-se completamente adaptada ao ambiente envolvente.

Estrutura

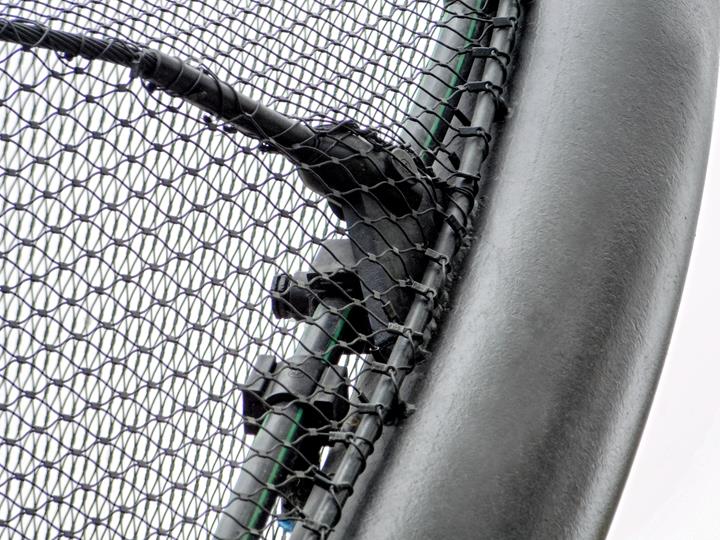

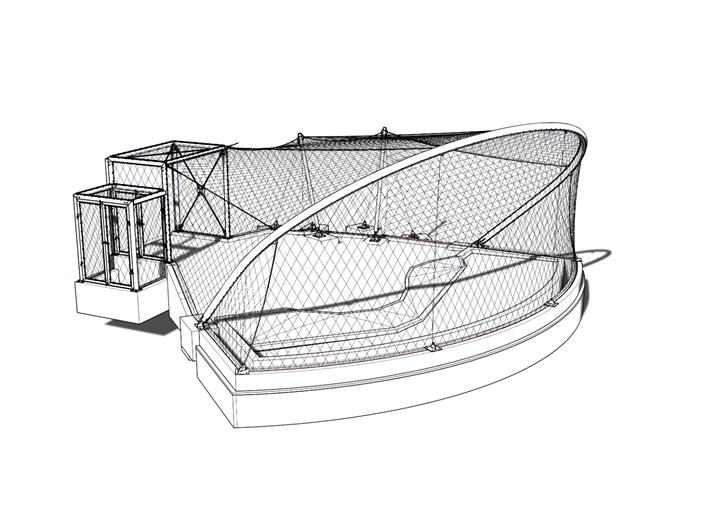

O aviário, com 14 metros de comprimento por 10 metros de largura, atinge o seu ponto mais alto a 5 metros acima do terreno preparado. A estrutura é composta por dois pilares de aço suportados por um arco com um diâmetro de 15,5 metros e cabos em aço inoxidável. Para garantir a estabilidade e a resistência ao vento, foram instalados cabos de aço inoxidável à volta de todo o perímetro e foi esticada uma rede de aço inoxidável sobre a estrutura.

Análise estrutural

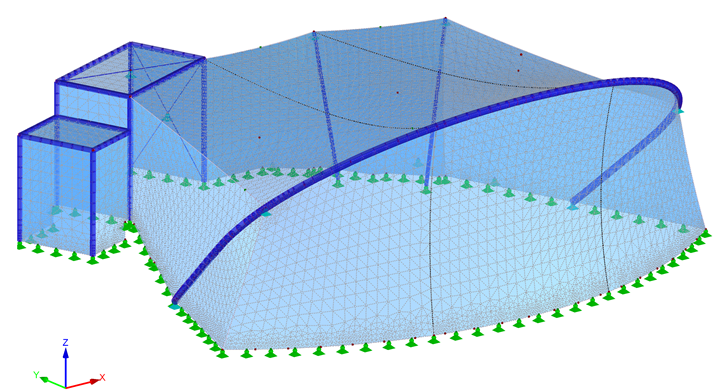

Um elemento essencial para um dimensionamento ótimo foi o cálculo estrutural efetuado no RFEM 5 com o módulo adicional RF-FORM-FINDING. As malhas foram modeladas com quadrângulos generalizados usando uma membrana ortotrópica e um material 2D elástico, o que permitiu a realização de um modelo mais realista. Os cabos foram modelados como tirantes e o cálculo de form-finding foi efetuado tendo em consideração a flecha necessária.

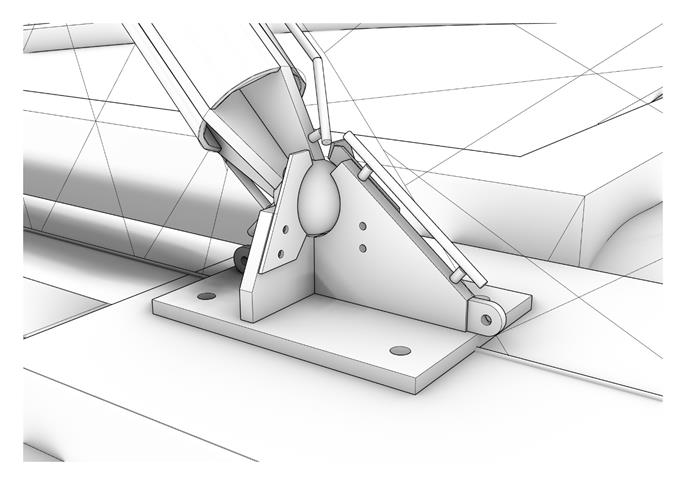

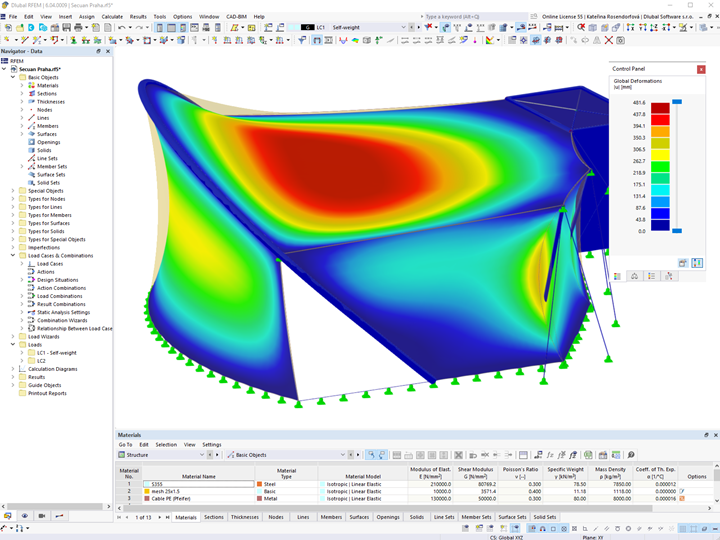

O planeamento estrutural subsequente permitiu analisar os elementos de apoio da estrutura e os seus detalhes, especialmente as ligações da estrutura de aço. Estes detalhes foram cuidadosamente analisados utilizando o RF-STEEL Surfaces, com especial incidência nas tensões e deformações. O cálculo incluiu cargas permanentes, pré-esforços, cargas de neve e cargas de vento e foi realizado de acordo com a análise de grandes deformações. Esta análise detalhada garante a estabilidade e a segurança de toda a estrutura.

A estrutura inovadora do aviário reflete não só uma arquitetura interessante, mas também um completo melhoramento técnico que garante a utilização eficiente e segura desta estrutura no jardim zoológico de Praga.

Local do projeto

Praga
República Checa

Palavras-chave

Pavilhão para aves Aviário Estruturas de membranas
