捷克布拉格动物园鸟笼舍围网

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

2023 年 4 月末,位于布拉格动物园四川馆的新鸟舍投入使用。 该鸟舍结构长 14 米,宽 10 米。 由 Carl Stahl & Co. 设计,在 RFEM 5 中计算。

建筑设计、项目、结构设计 Carl Stahl & Co. s ro
www.carlstahl.cz
所有者 布拉格动物园

鸟瞰结构参数

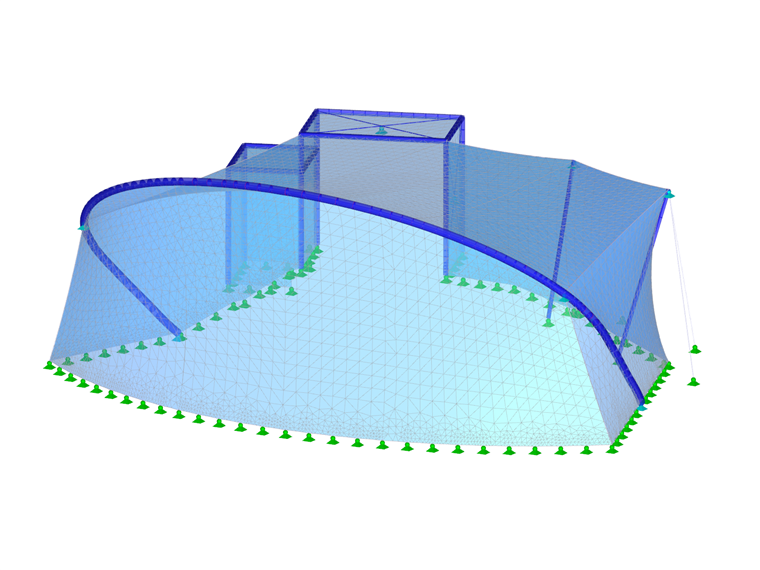

模型

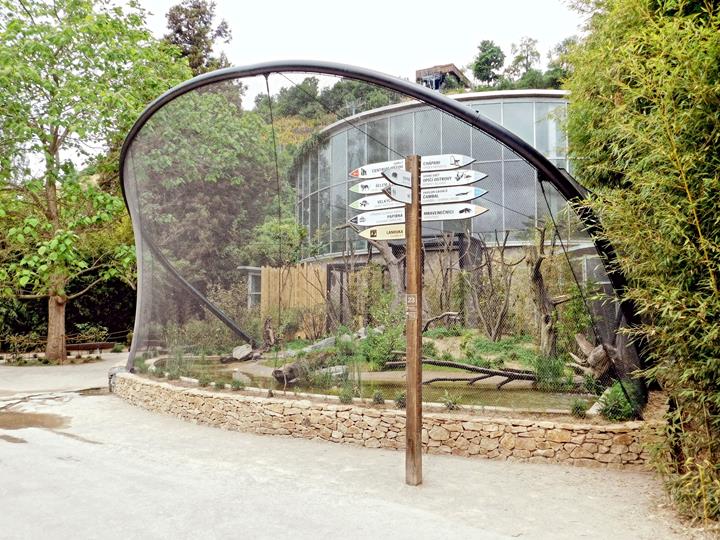

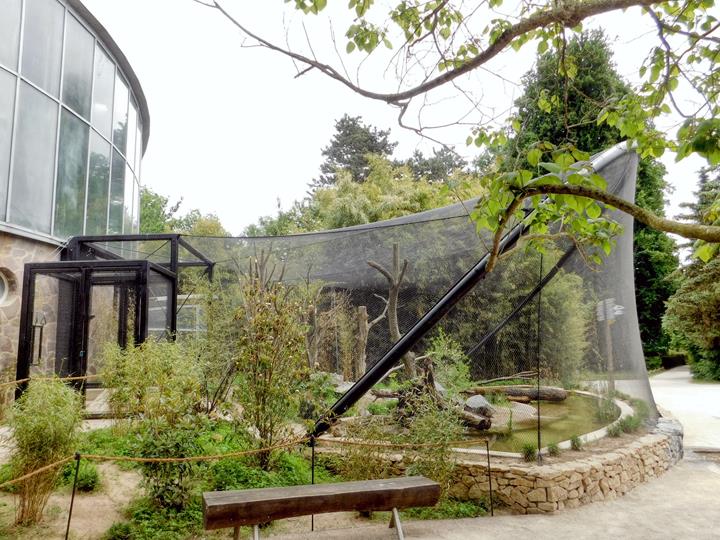

布拉格动物园在四川馆的南侧新建了一个鸟舍。 该设计体现了结构工程师和工程师们多年积累的经验,并结合了高质量的软件设计。 该结构优雅、轻盈、通风,于 2023 年 4 月完工,完全适应了现有环境。

框架结构

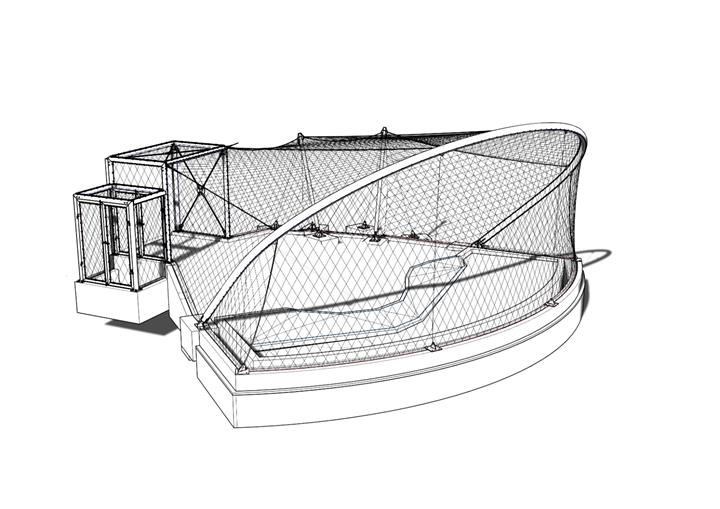

鸟舍长 45 米,宽 10 米(33 米),最高点在准备地形以上 5 米(16.5 米)。 它由一对钢柱和一个直径为 50 米的拱形钢索支撑。 为了确保稳定性和抗风能力,结构的整个周边都环绕着不锈钢钢索,在结构上张拉不锈钢网。

静力分析(SA)

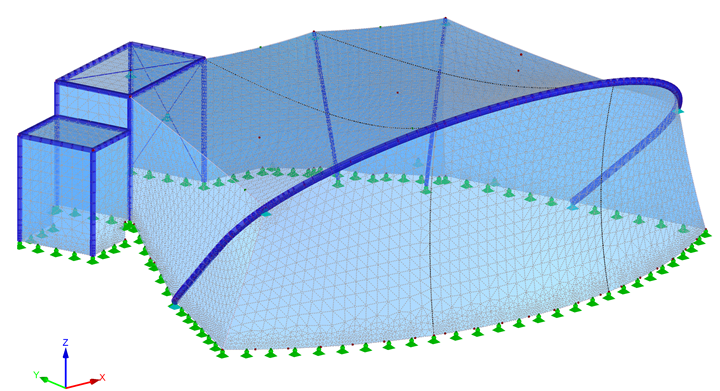

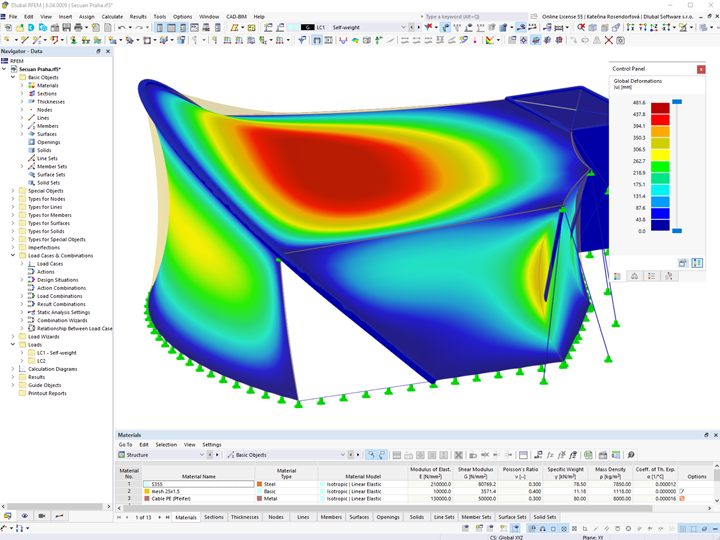

确定优化设计的一个关键步骤是使用 RF-EM 5 的附加模块 RF-FORM-FINDING 进行结构分析。 为了得到更真实的模型,网格采用了正交各向异性膜和四边形弹性二维材料。 将钢索作为受拉杆件进行建模,并根据所需的垂度进行找形计算。

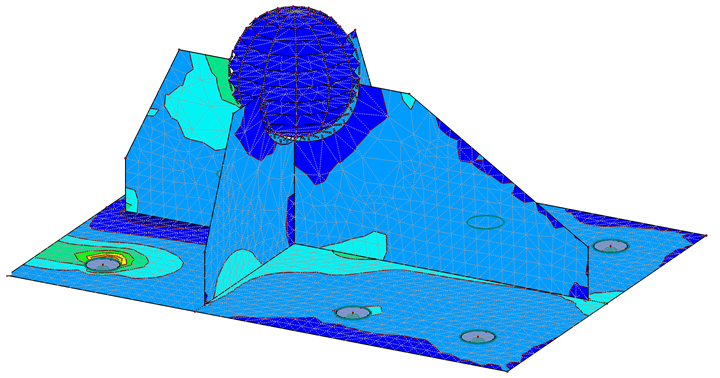

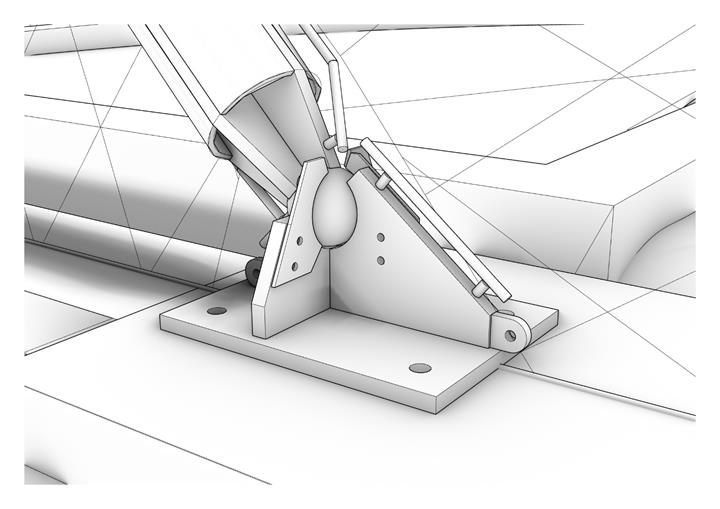

随后的结构分析用于分析结构的支承构件和细节,特别是钢结构的连接件。 RF-STEEL Surfaces对这些细节进行了详细分析,重点是应力和应变。 计算包括永久荷载、预应力、雪荷载和风荷载,并按照大变形理论进行。 这种详细的分析可以确保整个结构的稳定性和安全性。

该结构鸟舍的结构创新不仅体现了建筑艺术,而且还体现了对技术的彻底改进,确保了该结构在布拉格动物园内高效安全地使用。

项目位置

布拉格
捷克

关键词

鸟类凉亭 鸟舍 膜结构
