Woliera dla ptaków w Pradze

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Pod koniec kwietnia 2023 r. oddano do użytku nową wolierę w pawilonie Syczuan w praskim zoo. Konstrukcja woliery ma 14 m długości i 10 m szerokości. Projekt architektoniczny i obliczenia konstrukcyjne zostały przeprowadzone przez firmę Carl Stahl & Co. w programie RFEM 5.

Projekt architektoniczny, analiza statyczno-wytrzymałościowa Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Klient Ogród Zoologiczny w Pradze

Parametry woliery

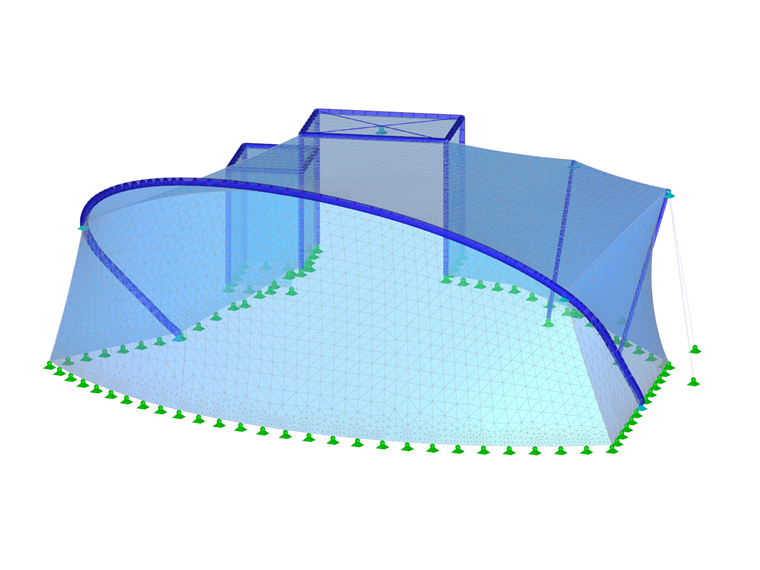

Model

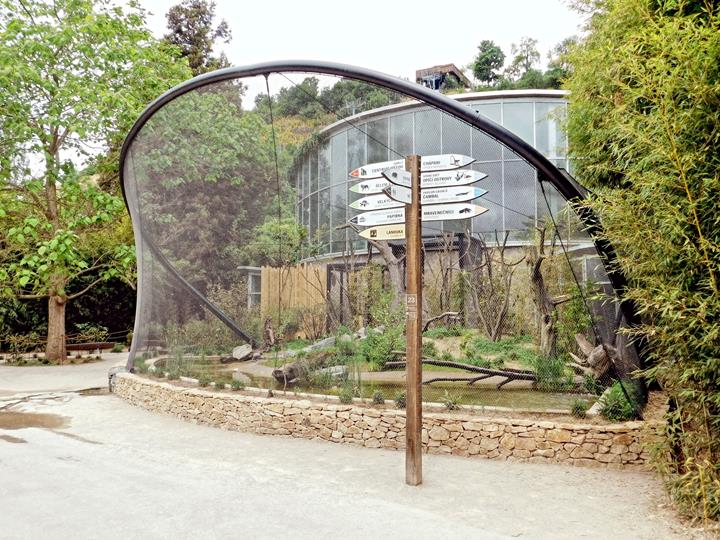

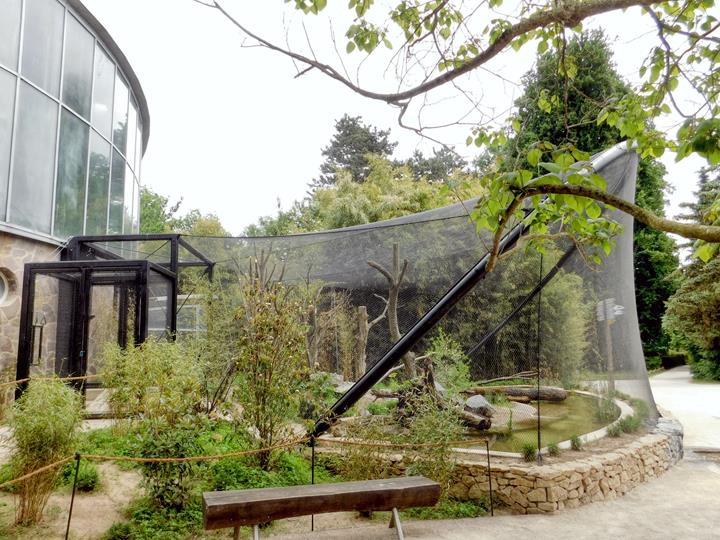

Na terenie praskiego ZOO zbudowano nową konstrukcję - wolierę w południowej części pawilonu Syczuan. Projekt odzwierciedla wieloletnie doświadczenie projektantów i inżynierów konstrukcyjnych w połączeniu z wysokiej jakości oprogramowaniem. Budynek, ukończony pod koniec kwietnia 2023 roku, jest elegancki, lekki i doskonale wkomponowany w otoczenie.

Konstrukcja

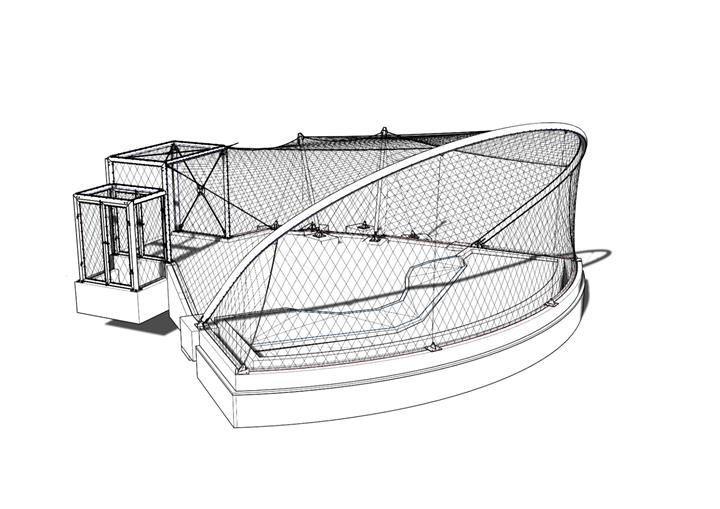

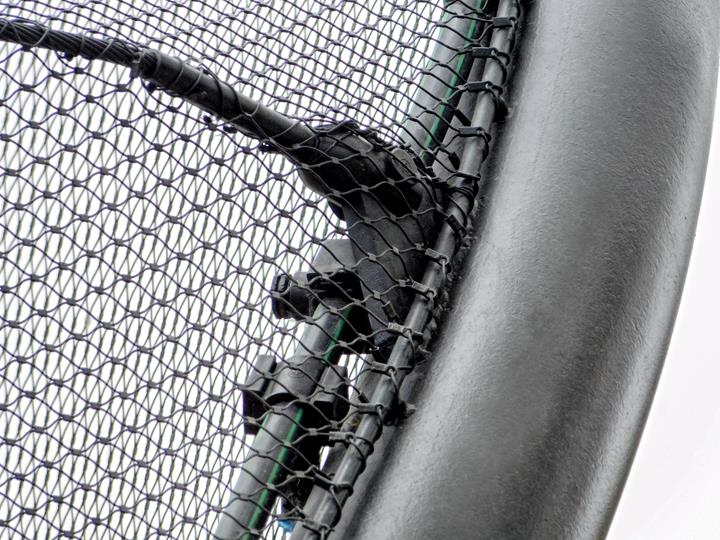

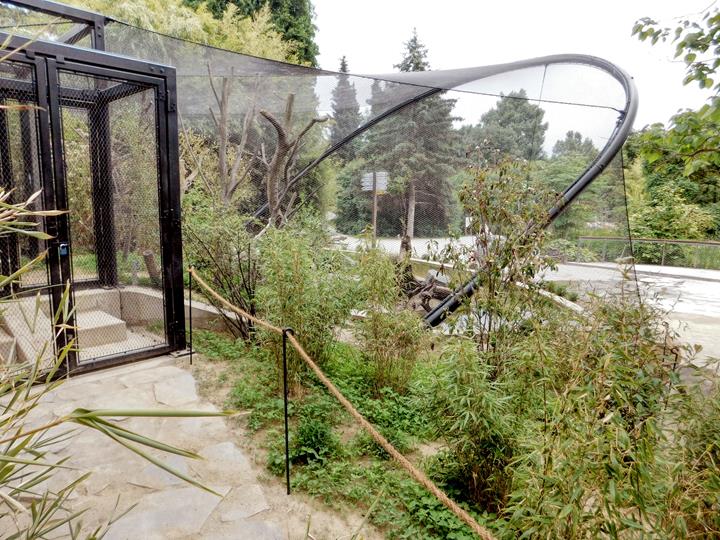

Woliera o długości 14 m i szerokości 10 m osiąga najwyższy punkt na wysokości 5 m nad przygotowanym terenem. Konstrukcja składa się z dwóch stalowych słupów wspartych na linach ze stali nierdzewnej i łuku o średnicy 15,5 m. Aby zapewnić stateczność i odporność na wiatr, kable ze stali nierdzewnej są rozciągane na całym obwodzie konstrukcji, a następnie na konstrukcji rozciągnięto siatkę ze stali nierdzewnej.

Analiza statyczno-wytrzymałościowa

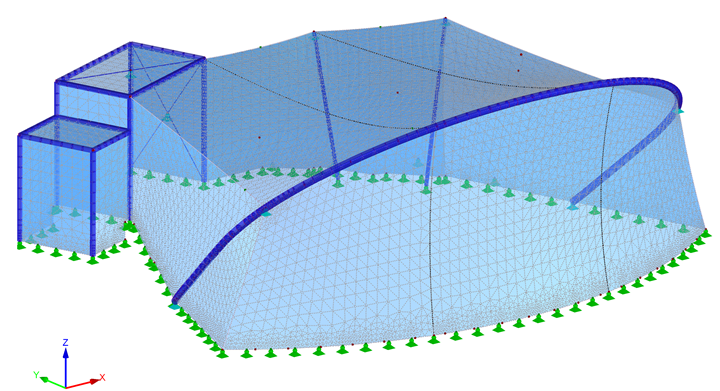

Kluczowym elementem dla optymalnego obliczenia była analiza statyczno-wytrzymałościowa przeprowadzona w programie RFEM 5 z wykorzystaniem modułu RF-FORM-FINDING. Siatki zostały zamodelowane przy użyciu uogólnionych czworokątów z wykorzystaniem ortotropowej membrany i elastycznego materiału 2D, co pozwoliło na uzyskanie bardziej realistycznego modelu. Kable zostały zamodelowane jako pręty rozciągane, a następnie przeprowadzono analizę znajdowania kształtu z uwzględnieniem wymaganego ugięcia.

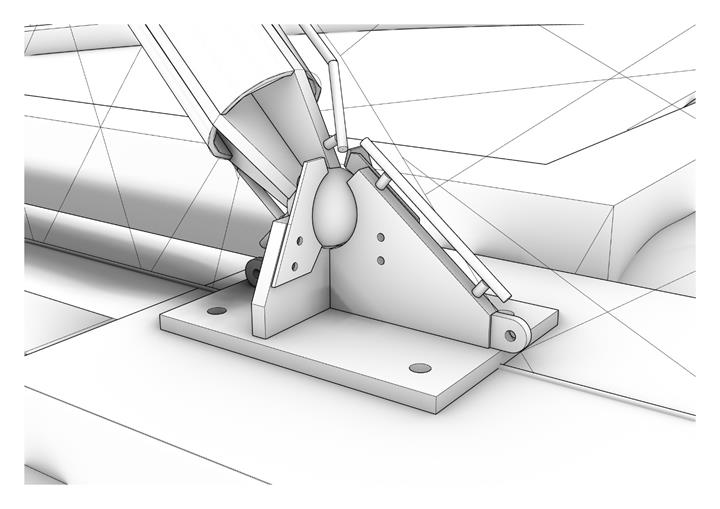

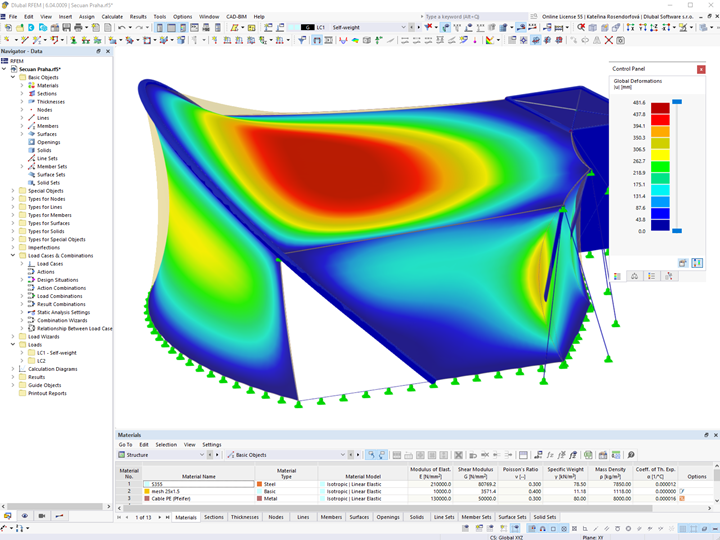

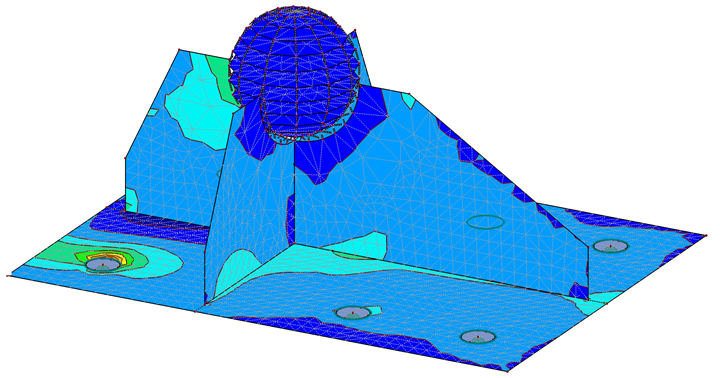

W następnej kolejności przeprowadzono analizę statyczno-wytrzymałościową, aby przeanalizować elementy nośne konstrukcji i szczegóły, zwłaszcza połączenia konstrukcji stalowych. Elementy te zostały szczegółowo przeanalizowane w RF-STEEL Surfaces, ze szczególnym uwzględnieniem naprężeń i odkształceń. Obliczenia, przeprowadzone zgodnie z teorią dużych odkształceń, obejmowały obciążenia stałe, naprężenia wstępne, obciążenia śniegiem i wiatrem. Ta precyzyjna analiza zapewnia stateczność i bezpieczeństwo całej konstrukcji.

Innowacyjna konstrukcja woliery odzwierciedla nie tylko kunszt architektoniczny, ale także gruntowne usprawnienia techniczne, zapewniające efektywne i bezpieczne wykorzystanie tej konstrukcji w środowisku praskiego zoo.

Lokalizacja projektu

Praga
Republika Czeska

Słowa kluczowe

Pawilon dla ptaków Woliera Konstrukcje membranowe
