Aviario de aves en el zoológico de Praga
Proyecto de cliente

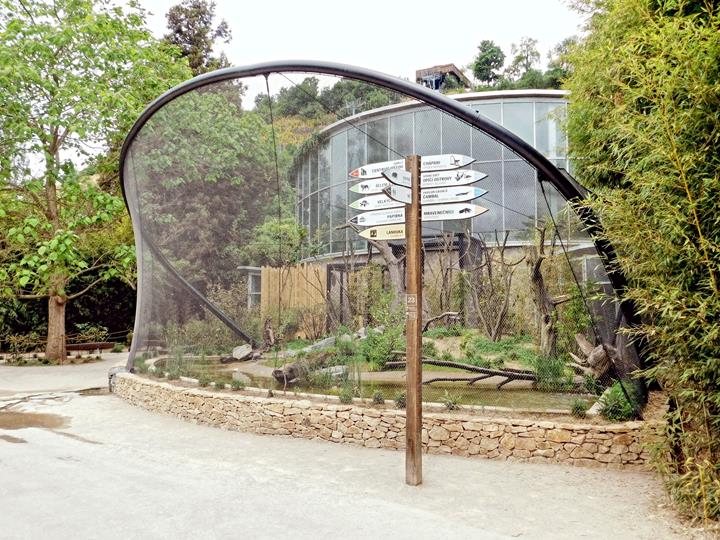

A finales de abril de 2023, se completó un nuevo aviario en el Pabellón de Sichuan en el zoológico de Praga. La estructura de la pajarera tiene 14 m de largo y 10 m de ancho. Diseñado por Carl Stahl & Co., calculado en RFEM 5.
| Diseño arquitectónico, proyecto, análisis estructural |
Carl Stahl & Co. sro http://www.carlstahl.cz |
| Inversor | Zoológico de Praga de la ciudad de Praga |
Parámetros de la estructura de la pajarera

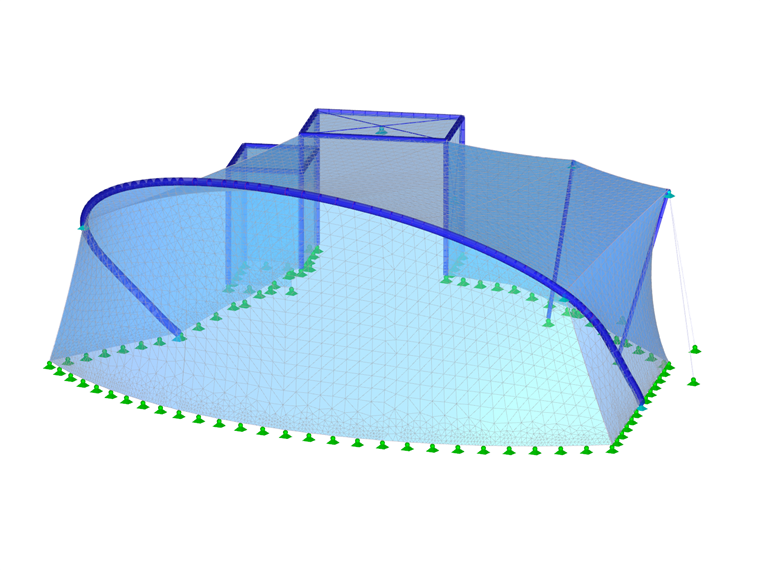

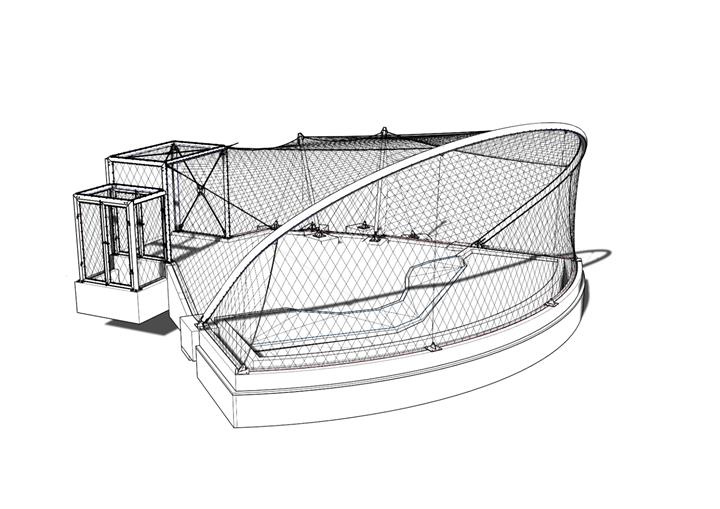

Modelo

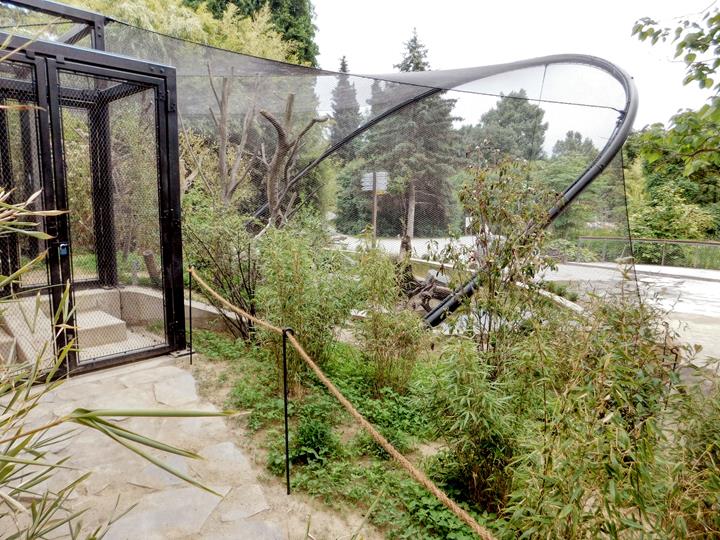

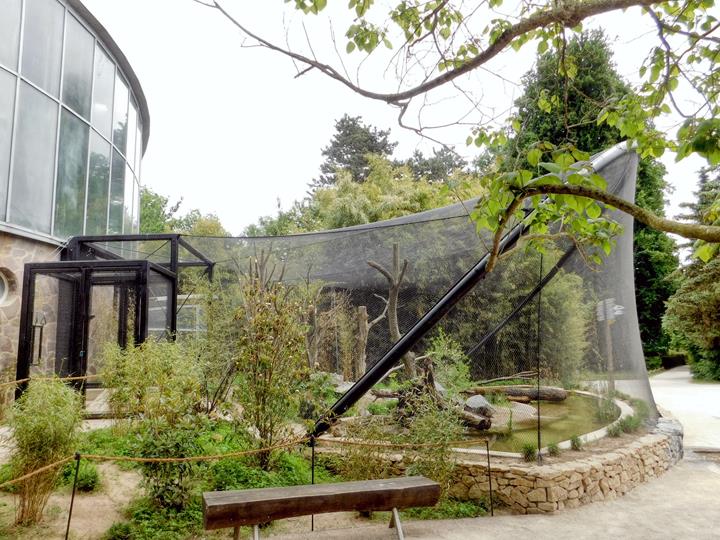

En el zoológico de Praga, se ha construido una nueva adición: una pajarera en la parte sur del pabellón de Sichuan. El diseño refleja los años de experiencia de los diseñadores e ingenieros estructurales, combinados con un software de calidad. Esta estructura, completada a finales de abril de 2023, es elegante, luminosa y aireada, completamente adaptada al entorno existente.
Estructura

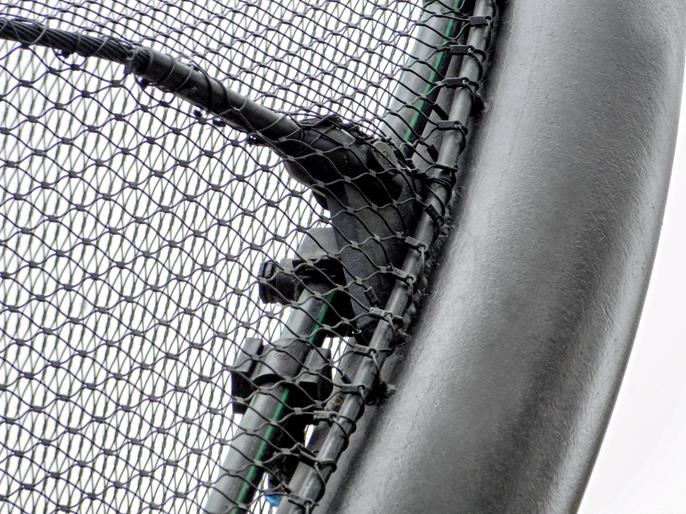

La pajarera, con una longitud de 14 m y una anchura de 10 m, alcanza su punto más alto a 5 m sobre el terreno preparado. Está soportado por un par de pilares de acero soportados por cables de acero inoxidable y un arco con un diámetro de 15 m. Para garantizar la estabilidad y la resistencia al viento, hay cables periféricos de acero inoxidable alrededor de todo el perímetro de la estructura, y se extiende una red de acero inoxidable sobre la estructura.
Análisis estructural

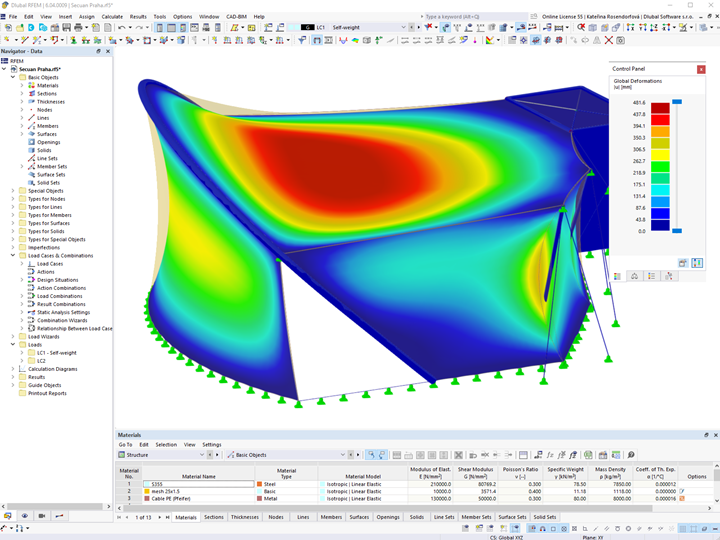

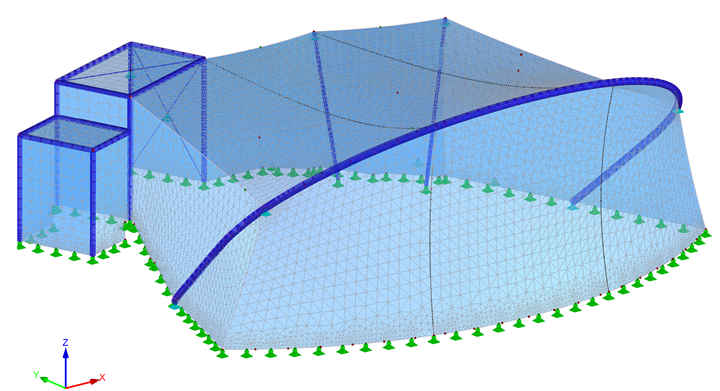

Un elemento clave del cálculo óptimo fue el análisis estructural realizado en RFEM 5 con el módulo adicional RF-FORM-FINDING. Las mallas se modelaron con cuadrángulos generalizados utilizando una membrana ortótropa y un material elástico en 2D, lo que permitió un modelo más realista. Los cables se modelaron como barras traccionadas y el cálculo de la búsqueda de forma se realizó con respecto a la flecha requerida.

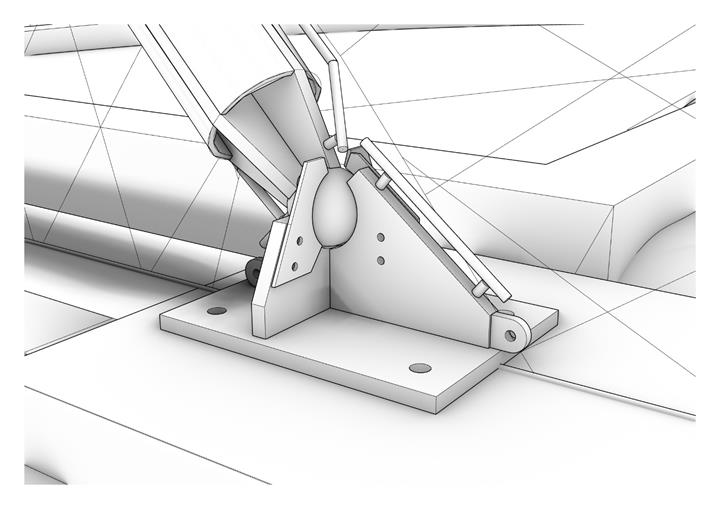

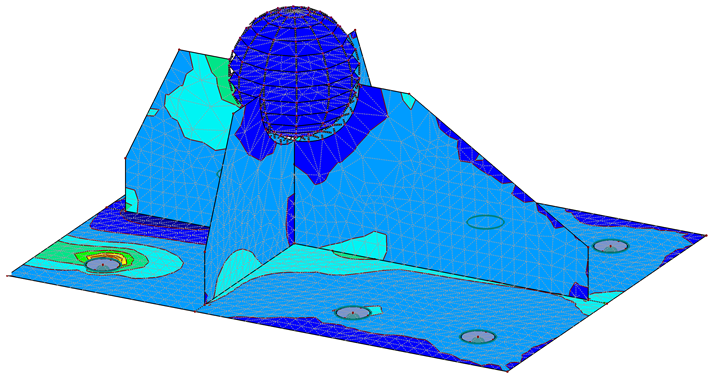

El análisis estructural posterior se utilizó para analizar los elementos de soporte de la estructura y los detalles, especialmente las conexiones de las estructuras de acero. Estos detalles han sido analizados a fondo por RF-STEEL Surfaces, con énfasis en las tensiones y deformaciones. El cálculo incluyó cargas permanentes, pretensados, cargas de nieve y cargas de viento, y se realizó según la teoría de grandes deformaciones. Este análisis detallado asegura la estabilidad y seguridad de toda la estructura.
La estructura innovadora de la pajarera refleja no solo el arte arquitectónico, sino también una mejora técnica completa, que garantiza el uso eficiente y seguro de esta estructura en el entorno del zoológico de Praga.
Ubicación del proyecto
PragaPalabras clave
Pabellón para pájaros Pajarera Estructuras con membranas
