Voliera dello zoo di Praga

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Alla fine di aprile 2023, è stata completata una nuova voliera presso il padiglione Sichuan nello zoo di Praga. La struttura della voliera è lunga 14 m e larga 10 m. L'azienda Carl Stahl & spol. ha realizzato il progetto architettonico e strutturale, calcolato in RFEM 5.

Progettazione architettonica, progetto, analisi strutturale Carl Stahl & spol. s r.o.
http://www.carlstahl.cz
Committente Giardino zoologico della città di Praga

Parametri della struttura della voliera

Modello

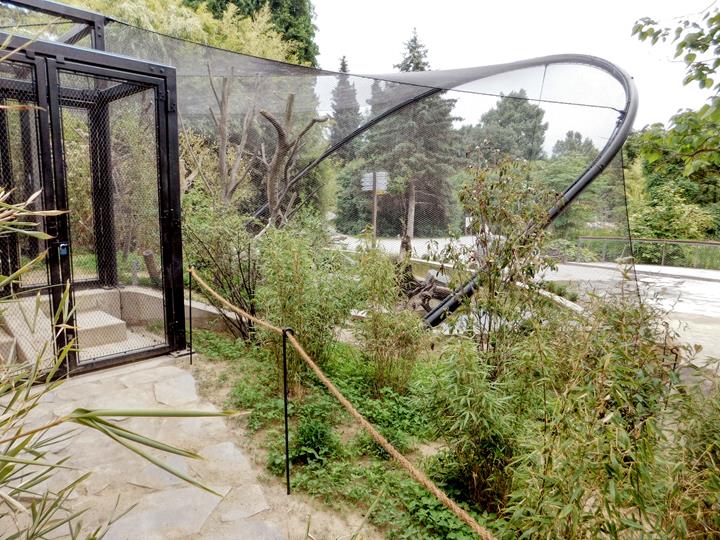

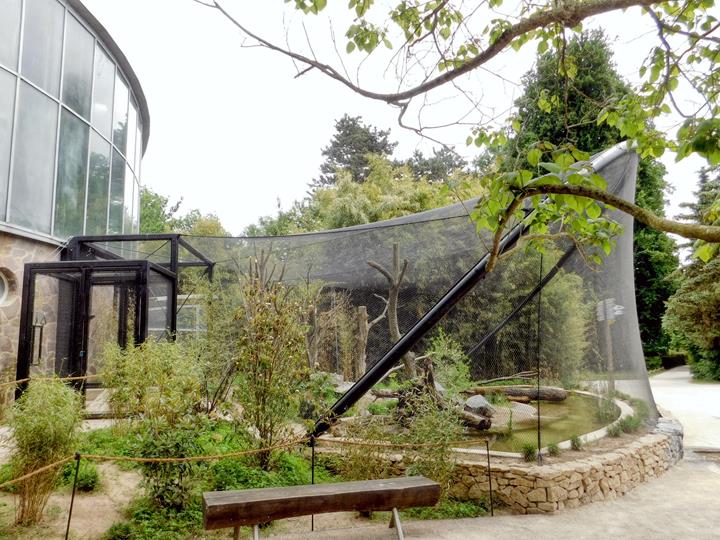

Nello zoo di Praga, è stata costruita una nuova struttura: una voliera nella parte meridionale del padiglione del Sichuan. Il progetto riflette gli anni di esperienza dei progettisti e degli ingegneri strutturisti, combinati con software di qualità. Questa struttura, completata alla fine di aprile 2023, è elegante, leggera e ariosa, completamente adattata all'ambiente esistente.

Struttura

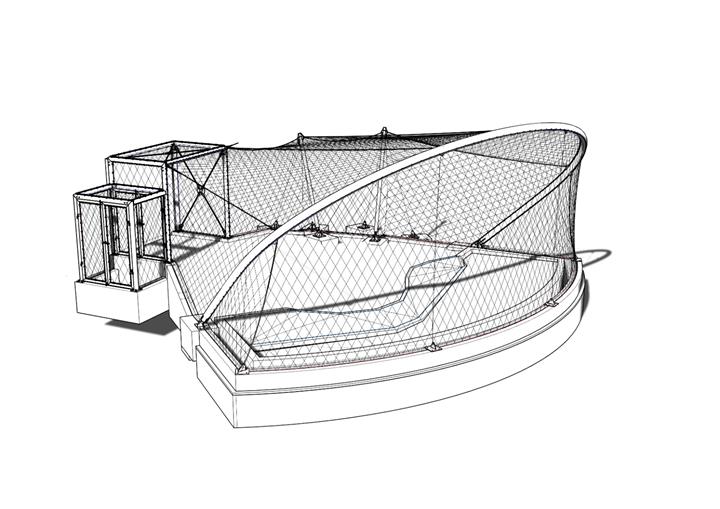

La voliera, con una lunghezza di 14 m e una larghezza di 10 m, raggiunge il suo punto più alto di 5 m sopra il terreno preparato. È sostenuto da una coppia di colonne in acciaio supportate da funi in acciaio inossidabile e da un arco con un diametro di 15 m. Per garantire stabilità e resistenza al vento, ci sono cavi in acciaio inossidabile attorno all'intero perimetro della struttura e una rete in acciaio inossidabile tesa sulla struttura.

Analisi strutturale

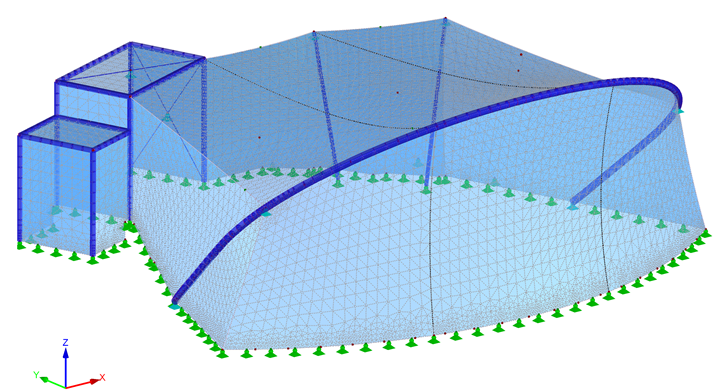

Un elemento chiave della progettazione ottimale è stata l'analisi strutturale eseguita in RFEM 5 con il modulo aggiuntivo RF‑FORM‑FINDING. Le mesh sono state modellate con quadrangoli generalizzati utilizzando una membrana ortotropa e un materiale 2D elastico, che ha consentito un modello più realistico. Le funi sono state modellate come aste tese e il calcolo di form-finding è stato eseguito tenendo conto della freccia richiesta.

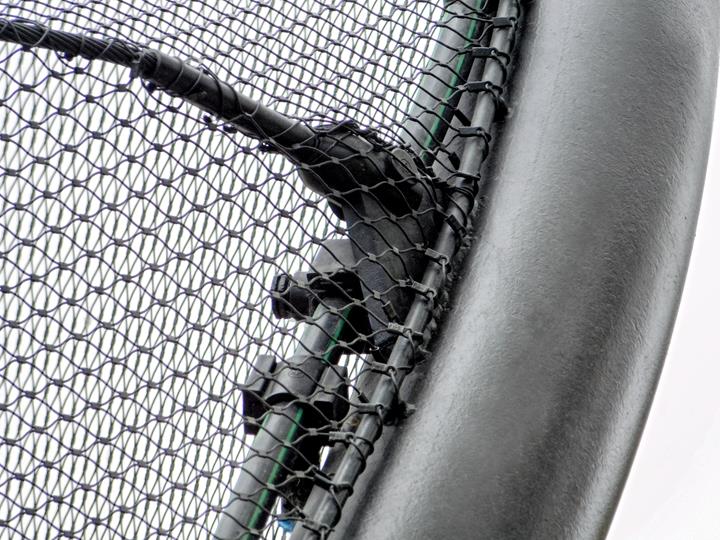

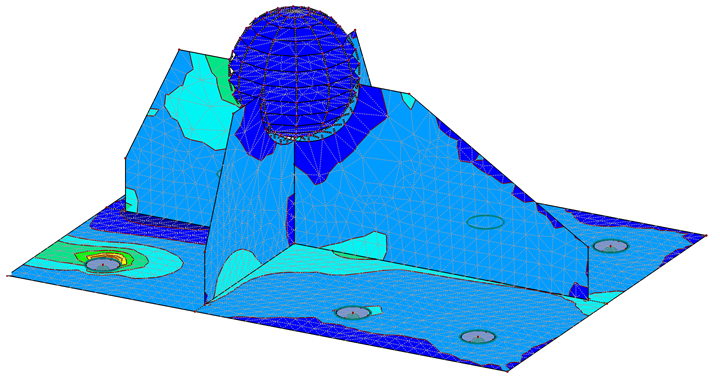

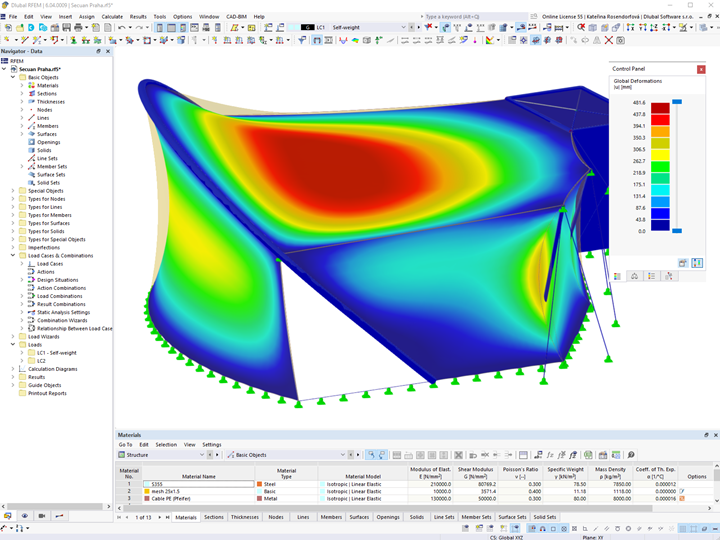

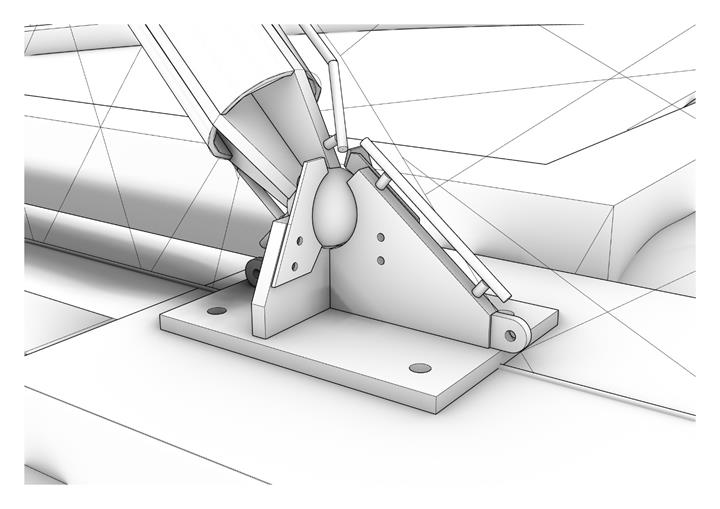

La successiva verifica strutturale ha analizzato gli elementi portanti della struttura e i dettagli, in particolare i collegamenti delle strutture in acciaio. Questi dettagli sono stati accuratamente analizzati da RF-STEEL Surfaces, con particolare attenzione alle tensioni e alle deformazioni. Il calcolo, eseguito secondo la teoria delle grandi deformazioni, include carichi permanenti, precompressioni, carichi da neve e carichi del vento. Questa analisi dettagliata garantisce la stabilità e la sicurezza dell'intera struttura.

La struttura innovativa della voliera riflette non solo l'arte architettonica, ma anche un completo miglioramento tecnico, che garantisce l'uso efficiente e sicuro di questa struttura nell'ambiente dello zoo di Praga.

Posizione del progetto

Praga
Repubblica Ceca

Parole chiave

Padiglione per uccelli Voliera Strutture a membrana
