Volière du Zoo de Prague, République tchèque
Projet Client
Fin avril 2023, une nouvelle volière a été achevée au Pavillon Sichuan du Zoo de Prague. La structure de la volière mesure 14 m de long sur 10 m de large. Conçu par Carl Stahl & Co., calculé dans RFEM 5.
| Architecture, projet, calcul de structure |
Carl Stahl & spol. s r.o. http://www.carlstahl.cz |
| Maître d'ouvrage | Zoo de Prague |
Paramètres de structure de la volière
Modèle

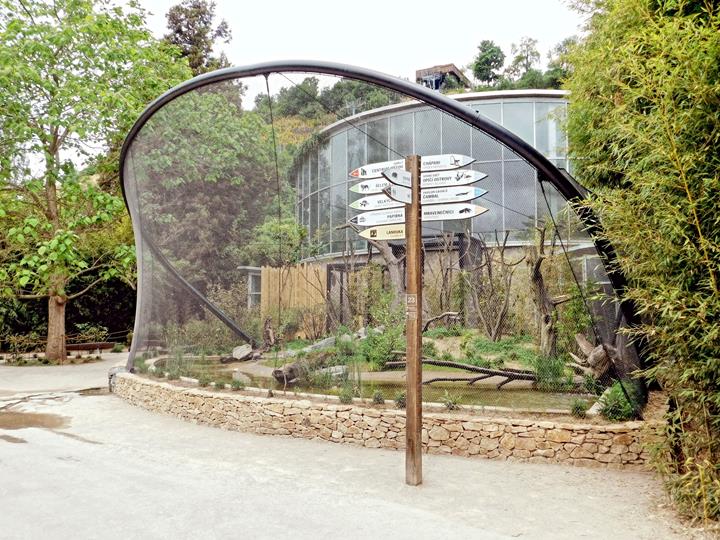

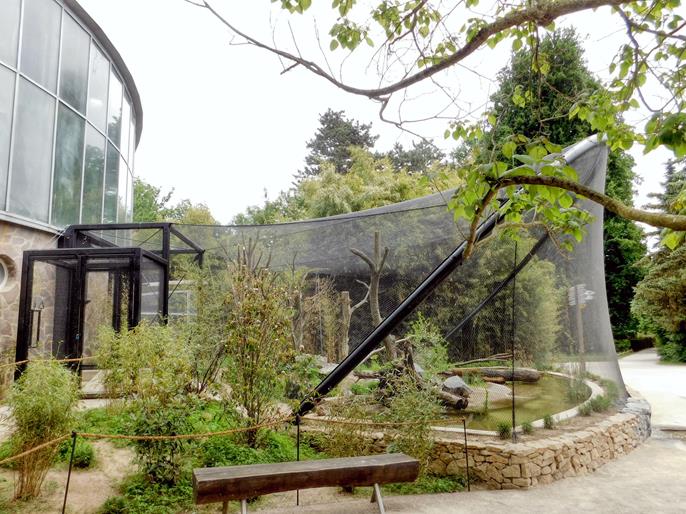

Un nouvel élément a été construit dans le zoo de Prague : une volière dans la partie sud du pavillon Sichuan. Cette conception reflète les années d'expérience des concepteurs et ingénieurs structures combinées à des logiciels de qualité. Cette structure élégante, légere et aérienne achevée à la fin avril 2023 s'adapte parfaitement à l'environnement existant.
Structure

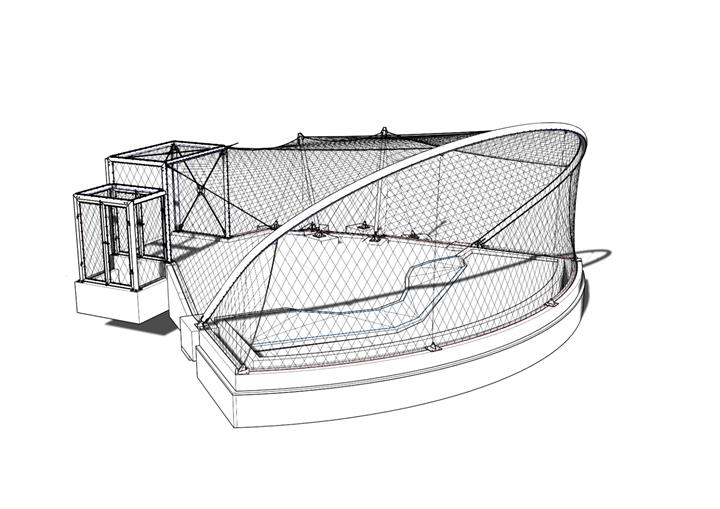

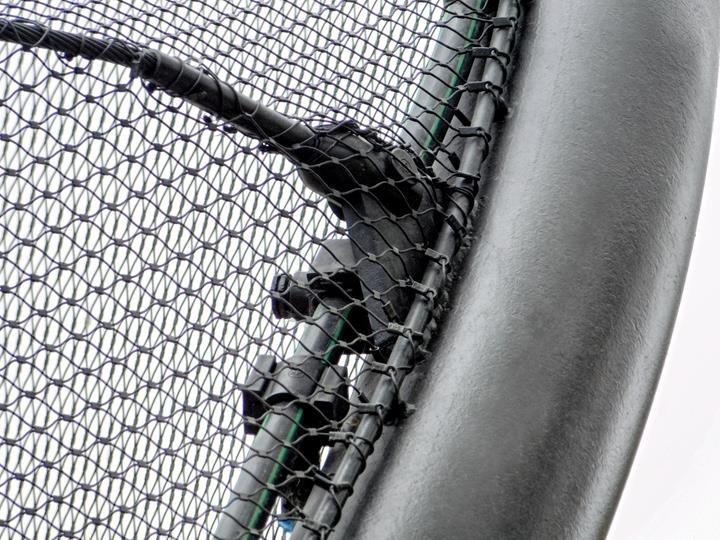

Cette volière de 14 m de long sur 10 m de large atteint son point culminant à 5 mètres du terrain préparé. Elle est supportée par une paire de poteaux en acier supportés par des câbles en acier inoxydable et une arche de 14 m de diamètre. Pour assurer la stabilité et la résistance au vent, des câbles en acier inoxydable sont tendus sur tout le périmètre de la structure, et un filet en acier inoxydable est tendu sur la structure.
Analyse statique

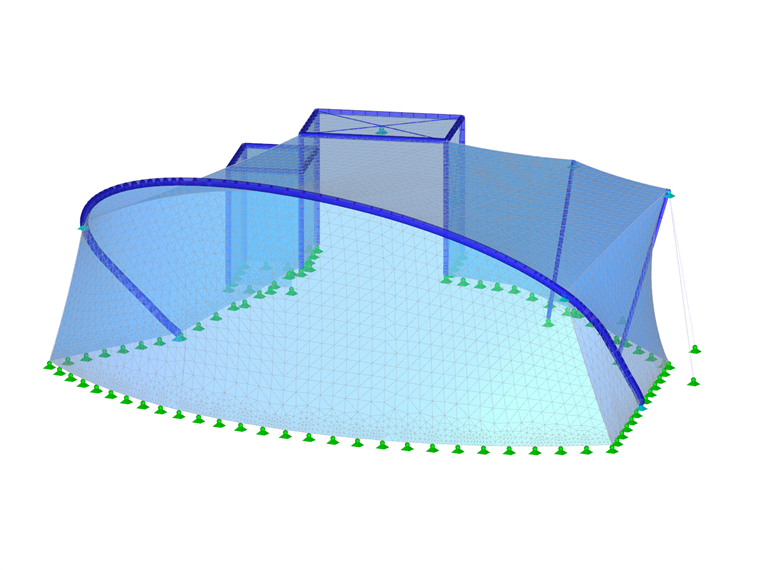

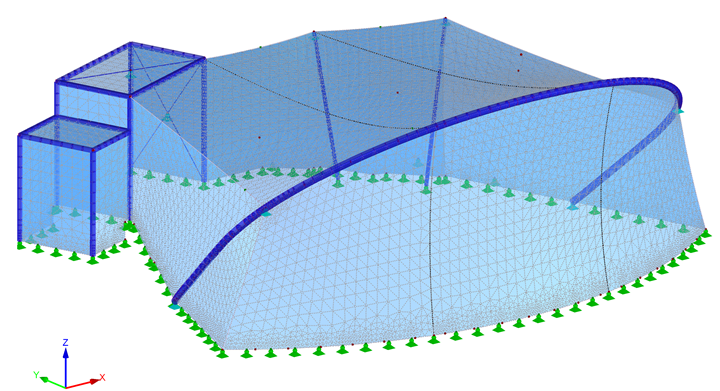

Le calcul de structure effectué dans RFEM 5 avec le module additionnel RF-FORM-FINDING a constitué un élément essentiel pour une conception optimale. Les maillages ont été modélisés avec des quadrangles généralisés à l'aide d'une membrane orthotrope et d'un matériau élastique 2D, ce qui a permis d'obtenir un modèle plus réaliste. Les câbles ont été modélisés sous forme de barres de traction et le calcul de recherche de forme a été effectué avec une flèche requise.

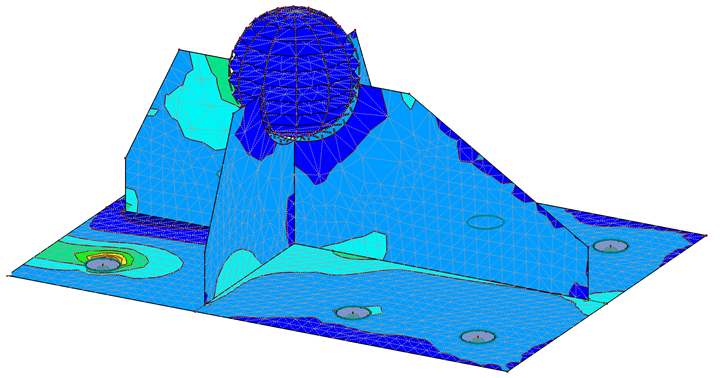

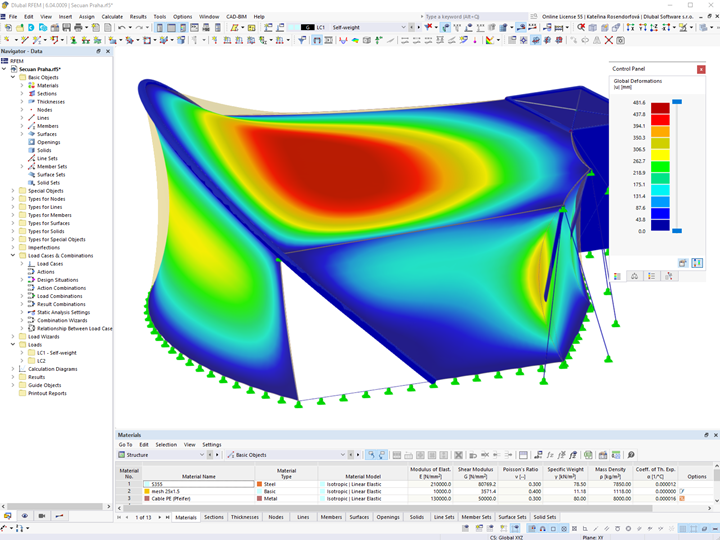

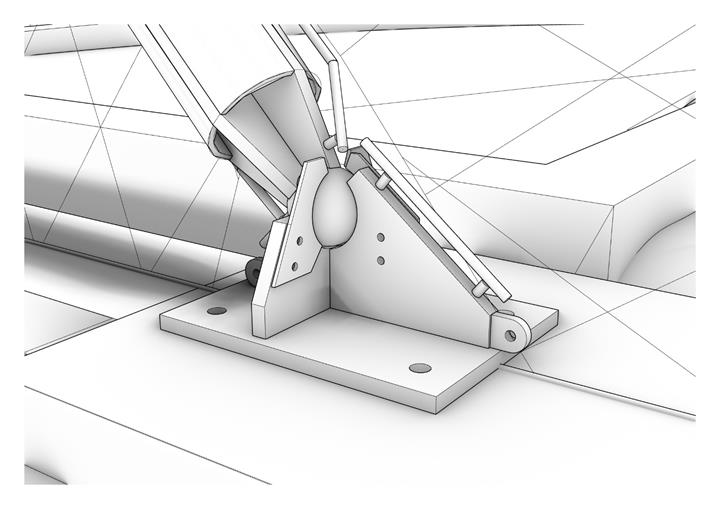

Le calcul de structure qui a suivi a permis d'analyser les éléments supportant la structure et les détails, notamment les assemblage de structure acier. Ces détails ont été analysés dans RF-STEEL Surfaces, avec l'accent sur les contraintes et les déformations. Le calcul a inclus les charges permanentes, les précontraintes, les charges de neige et de vent selon la théorie des grandes déformations. Cette analyse de précision garantit la stabilité et la sureté de l'ensemble de la structure.
La structure innovante de la volière reflète non seulement l'art architectural, mais également une amélioration technique approfondie, qui garantit une utilisation efficace et sûre de cette structure dans l'environnement du Zoo de Prague.
Adresse du projet
PragueMots-clés
Pavillon des oiseaux Volière Structures en toile tendue
