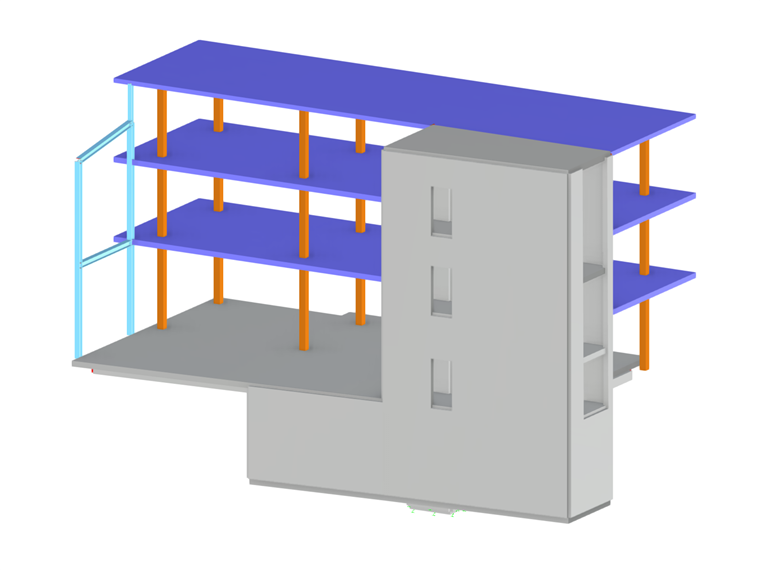

Административное здание муниципалитета Муниципальные услуги Кирххайма суб Тек

Расширение индустриального парка Бохнау носит не только экологичный, но и инновационный характер. Здесь впервые в Германии будет применена система соединения перекрытий из кросс-ламинированной древесины без опорных балок с большими пролетами.

Данным проектом город показывает, что деревянные конструкции, построенные для торговли и промышленности, безусловно, являются альтернативой обычным железобетонным конструкциям. Новое здание Stadtwerke Kirchheim, который является муниципальным поставщиком энергии и предоставляет инженерные услуги, должен послужить примером для других строительных проектов такого рода в отношении устойчивого строительства, не отказавшись при этом от удобств современно спроектированных зданий.

Конструкция

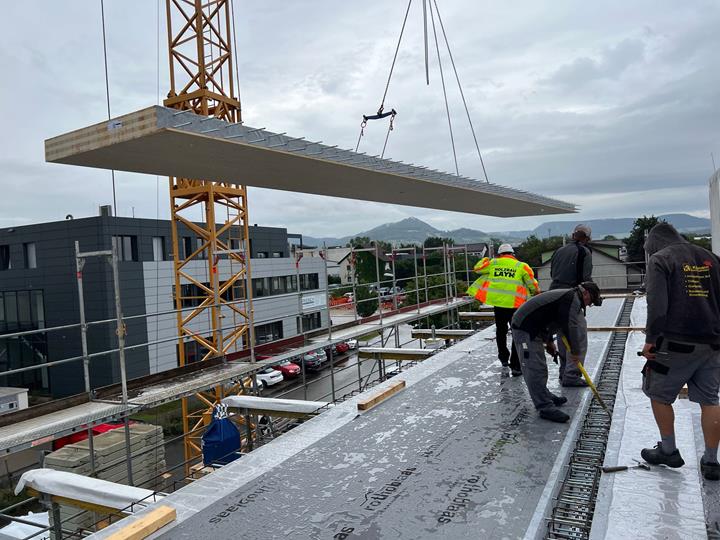

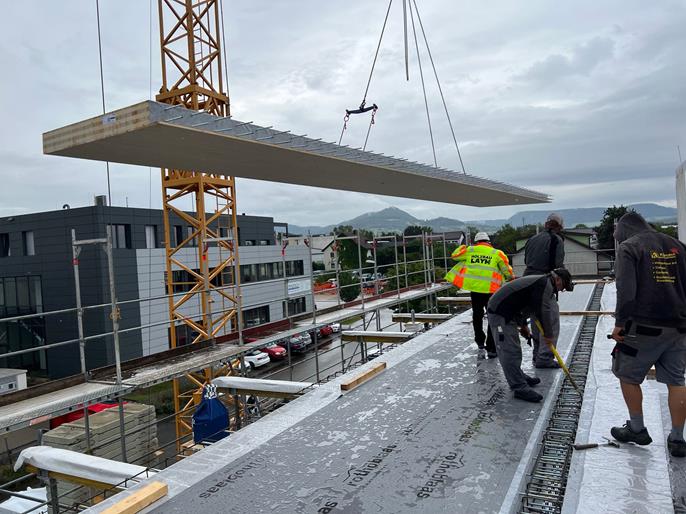

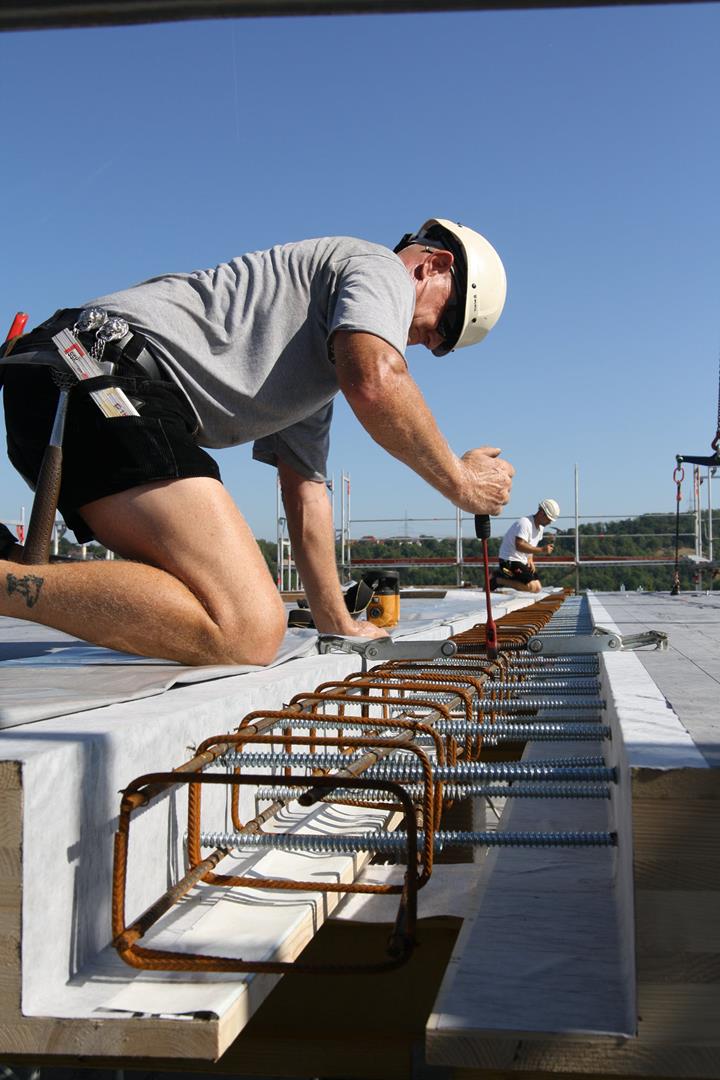

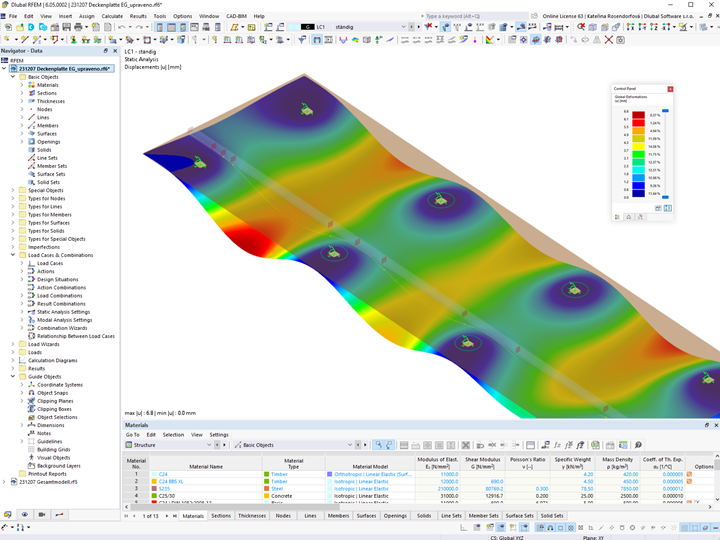

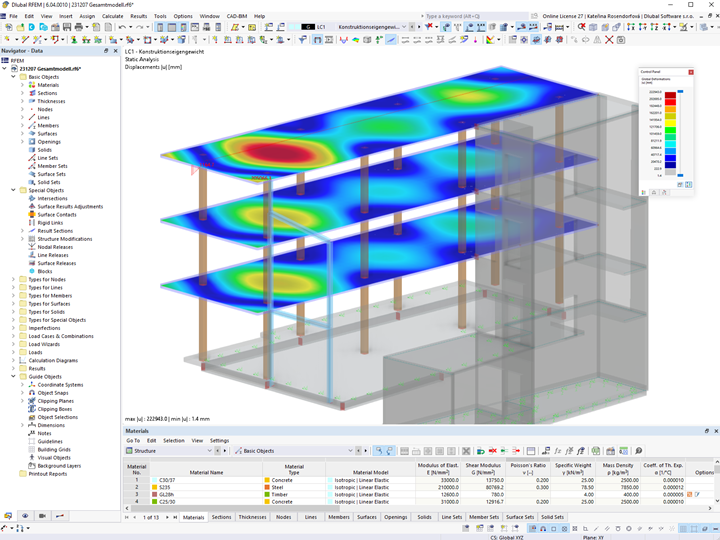

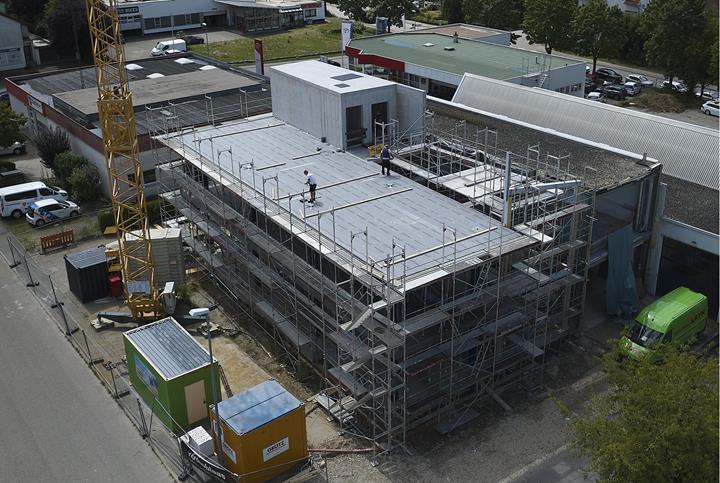

Цель заключалась в том, чтобы спроектировать полностью экологичное офисное здание. Верхние этажи нового здания будут выполнены исключительно в виде каркаса из кросс-ламинированной древесины. Чтобы обеспечить соответствующую жесткость на изгиб и сдвиг у соединений между полосами перекрытия из массивной древесины, были вставлены бетонные проходы шириной около 34 см. В этих проходах резьбовые стержни, вкручиваемые в передние концы деревянных панелей, перекрываются. Семислойные плиты из поперечно-клеёной древесины имеют толщину 22 см (кровля) и 24 см (первый и второй этажи). Данные колонны из клеёного бруса затем достигают размеров 32,5 х 32 см, а их максимальный шаг составляет около 6,50 м.

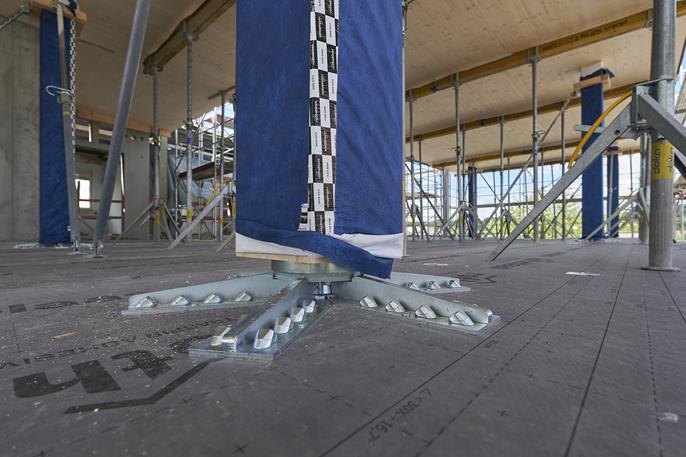

В качестве точечных опор, каждая из которых может воспринимать нагрузку до 5000 кН, были использованы так называемые соединители для крестовин и колонн от итальянской компании Rothoblaas. Этот инновационный метод строительства многоэтажных зданий применяется в Германии впервые. Для расчета всей конструкции, использовала программа RFEM немецкая фирма Dlubal Zimmermann Tragwerksplaner GmbH. Интересно, сколько проектов уже реализовано с использованием инновационных деревянных конструкций.

Место 73230 Кирххайм-андер-Тек
Заказчик Муниципальное управление Кирххайм-ин-Тек, Германия
www.stadtwerke-kirchheim.de
Проектирование Banwitz, консультируем, проектируем, строим
www.BAnkwitz.de
Проектирование конструкций Fürche Geiger Zimmermann Tragwerksplaner GmbH
www.fuzi-tragwerke.de
Деревянный каркас Holzbau Layh GmbH, Австрия
Layh.com


Спецификации проекта

Данные о модели

Количество узлов 455
Количество линий 606
Количество стержней 61
Количество поверхностей 26
Количество тел 0
Количество загружений 8
Количество сочетаний нагрузок 106
Количество расчетных сочетаний 4
Общий вес 655,474 t
Размеры 24,500 x 16,210 x 12,911 m
