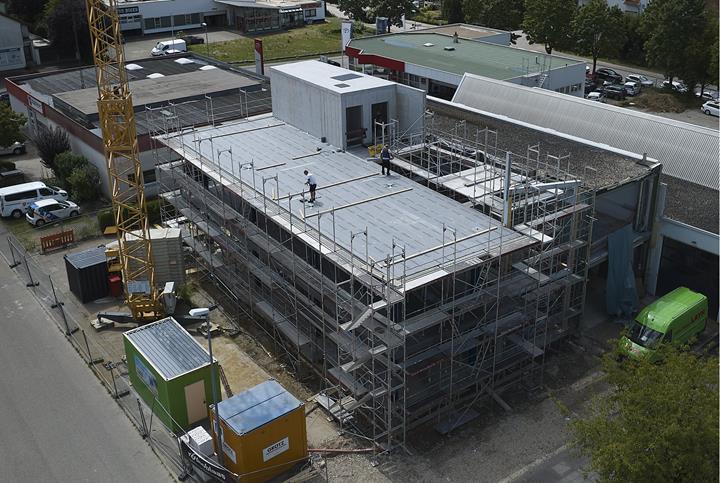

Bürogebäude der Stadtwerke Kirchheim unter Teck

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Der Erweiterungsbau im Gewerbegebiet Bohnau ist nicht nur nachhaltig, sondern auch besonders innovativ. Erstmalig in Deutschland wird ein Verbindungssystem für unterzugfreie Decken aus Brettsperrholz mit großen Stützweiten umgesetzt.

Auftraggeber Stadtwerke Kirchheim unter Teck
www.stadtwerke-kirchheim.de
Planung (LP 1-9) Bankwitz beraten planen bauen
www.bankwitz.de
Tragwerksplanung Furche Geiger Zimmermann Tragwerksplaner GmbH
www.fuzi-tragwerke.de
Ausführung Holzbau Holzbau Layh GmbH
layh.de

Modelldaten

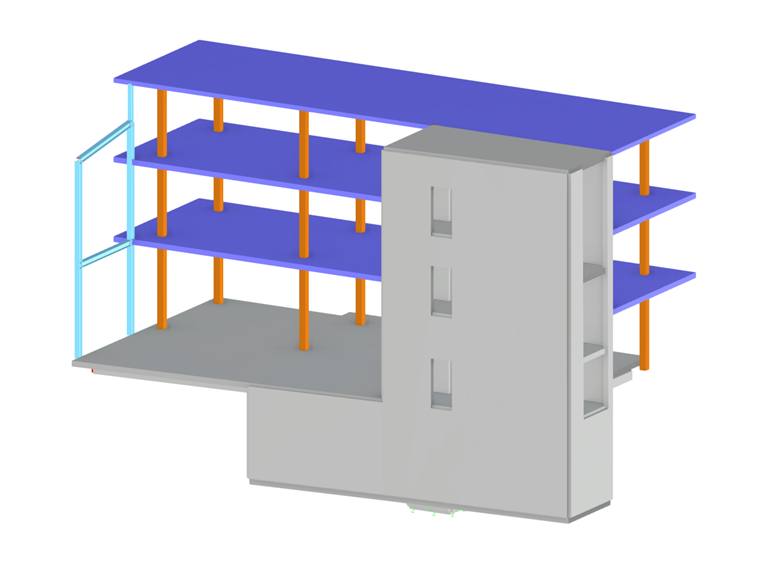

Modell

Mit diesem Projekt zeigt die Stadt, dass Holzbau im Gewerbe durchaus eine Alternative zum herkömmlichen Stahlbetonbau darstellt. Der Neubau der Stadtwerke Kirchheim soll anderen Bauprojekten dieser Art als Vorbild dienen, nachhaltig zu bauen, ohne auf Vorzüge modern geplanter Gebäude zu verzichten.

Konstruktion

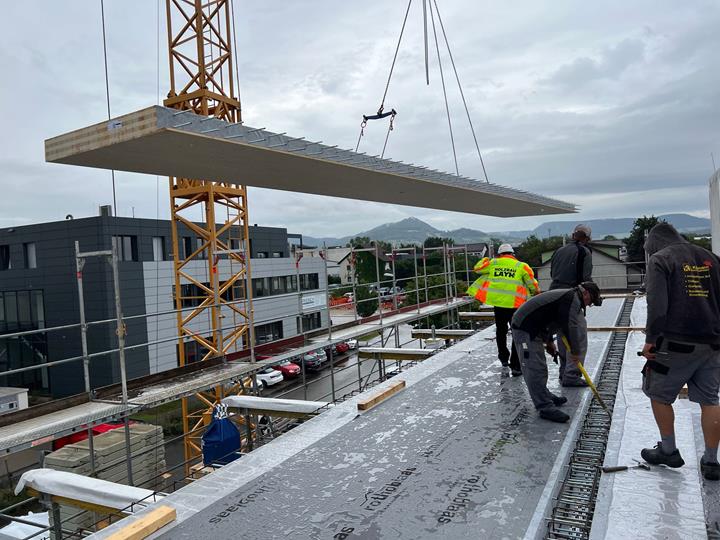

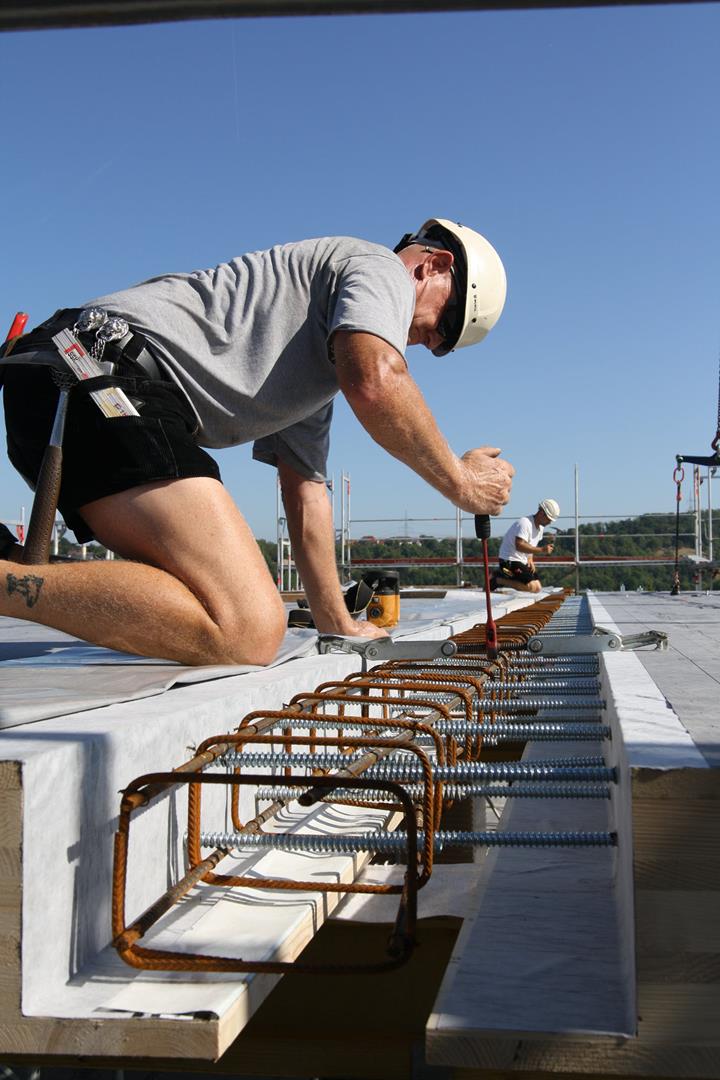

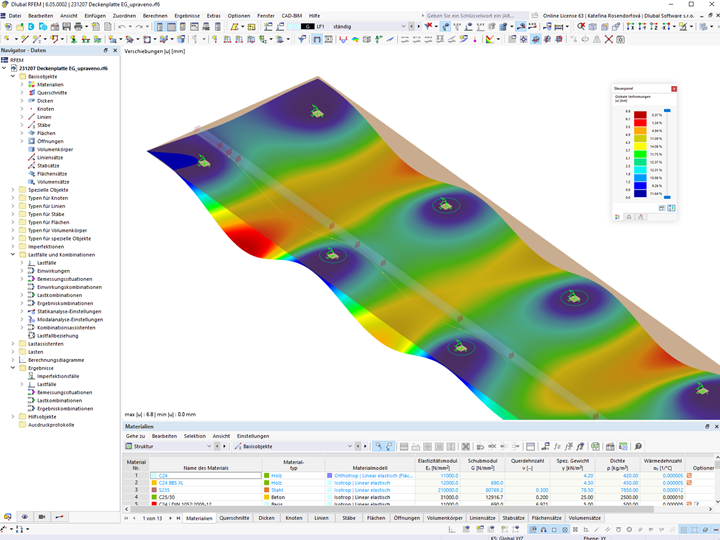

Ziel war es, ein gänzlich nachhaltiges Bürogebäude zu entwerfen. Die Obergeschosse des Neubaus werden komplett in Skelettbauweise mittels Brettsperrholz ausgeführt. Um eine entsprechende Biege- und Schubsteifigkeit der Verbindungen zwischen den Massivholzdeckenstreifen zu gewährleisten, werden 30 cm breite Betongassen eingesetzt. In diesen übergreifen sich Gewindestangen, die in die Stirnseiten der Holzplatten eingeschraubt sind. Die Brettsperrholzdecken sind siebenlagig und besitzen Dicken von 20 cm (Dach) und 24 cm (EG und 1. OG). Die Brettschichtholzstützen haben die Abmessungen 30 x 30 cm und einen max. Abstand von 7 m.

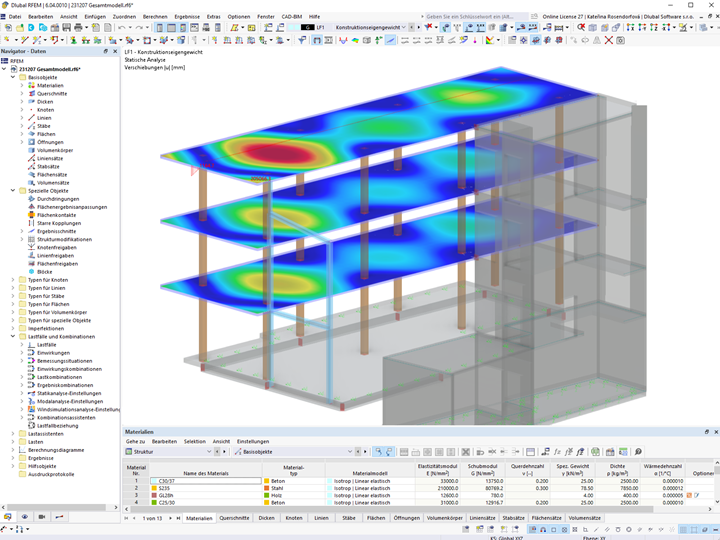

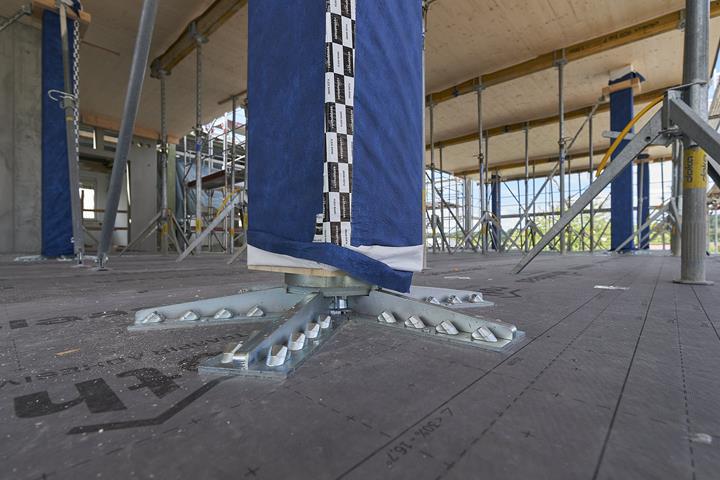

Sogenannte Spider- und Pillar-Verbinder der Firma Rothoblaas sorgen für die Punktstützung, die jeweils bis zu 5 000 kN aufnehmen kann. Diese innovative Bauweise für mehrgeschossige Bauwerke wird in Deutschland zum ersten Mal umgesetzt. Der Dlubal-Kunde Furche Geiger Zimmermann Tragwerksplaner GmbH nutzte RFEM, um die gesamte Konstruktion zu berechnen. Es ist wirklich interessant, wie viele Projekte bereits mittels innovativem Holzbau umgesetzt werden.

Projekt-Standort

73230 Kirchheim unter Teck

Schlüsselwörter

Holzbau Brettschichtholz BSH Brettsperrholz BSP punktgestützt
