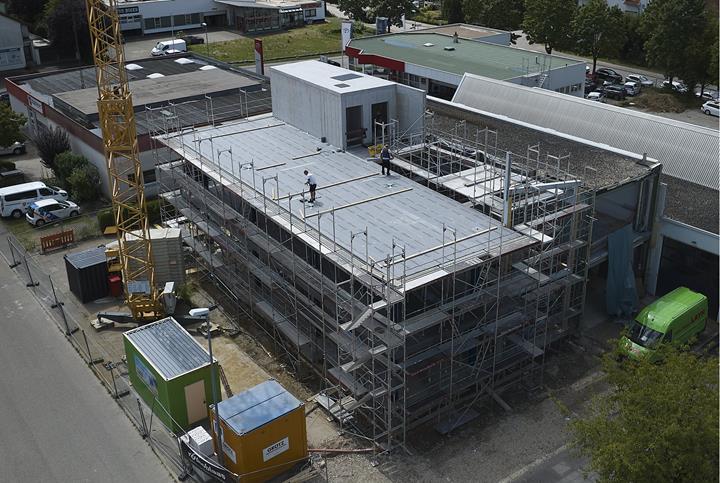

Administrativní budova Komunálních služeb ve městě Kirchheim unter Teck, Německo

Rozšiřující výstavba v průmyslové zóně Bohnau je nejen udržitelná, ale také mimořádně inovativní. Poprvé v Německu se tu používá spojovací systém pro stropy bez průvlaků z křížem lepeného dřeva s velkými rozpětími.

Tímto projektem město ukazuje, že dřevěné konstrukce v průmyslu rozhodně jsou alternativou k běžným železobetonovým konstrukcím. Novostavba Komunálních služeb města Kirchheim by měla jiným stavebním projektům tohoto druhu sloužit jako příklad toho, že lze stavět udržitelně a přitom není třeba se vzdávat výhod moderních budov.

Konstrukce

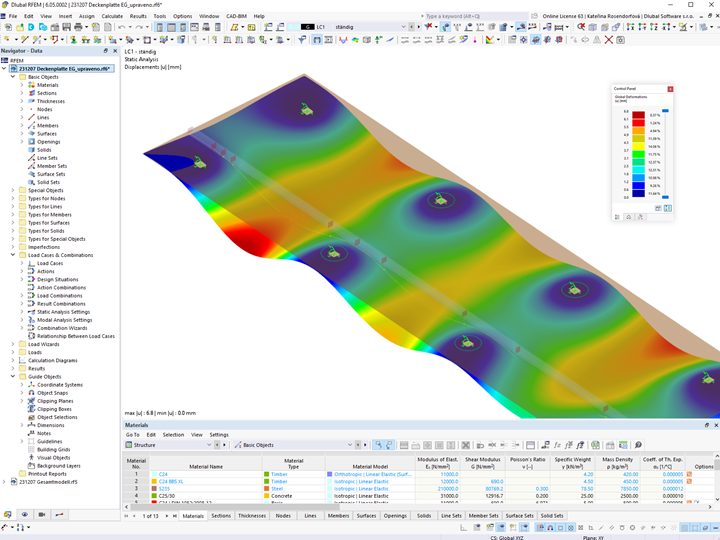

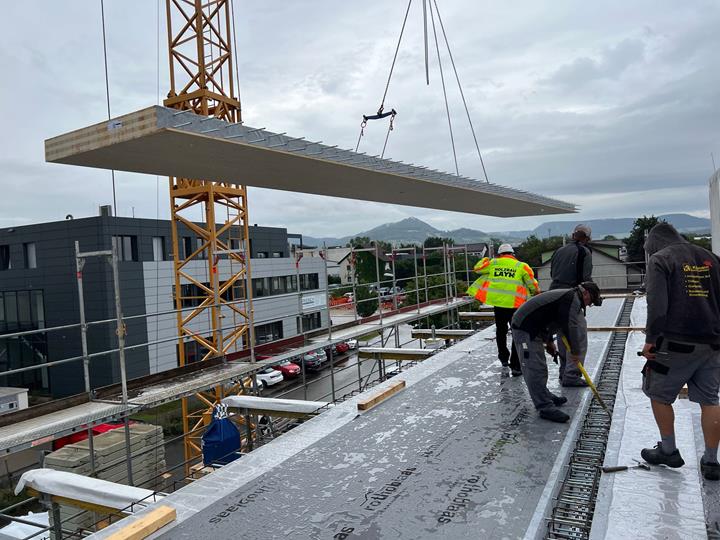

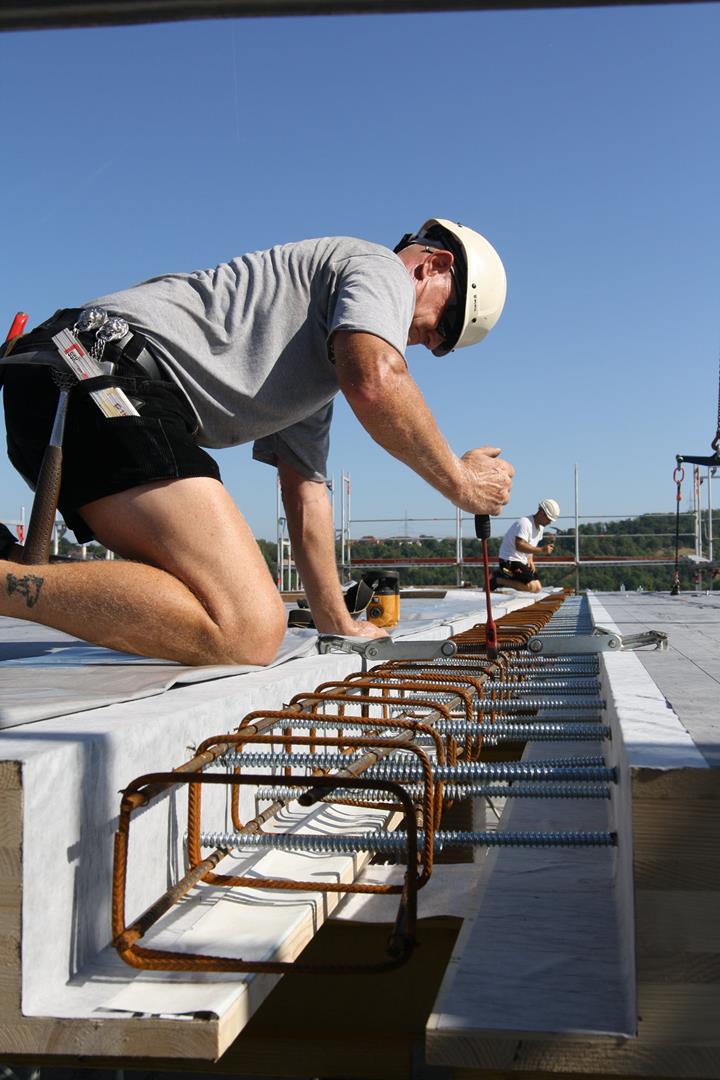

Cílem bylo navrhnout plně udržitelnou kancelářskou budovu. Horní podlaží nové stavby jsou kompletně provedena jako skeletová konstrukce z křížem lepeného dřeva. Pro zajištění odpovídající ohybové a smykové tuhosti spojů mezi stropními pásy z masivního dřeva byly vloženy 30 cm široké betonové výplně. Do těchto výplní přesahují závitové tyče, které jsou zašroubované do čelní strany dřevěných panelů. Desky z křížem lepeného dřeva mají sedm vrstev a tloušťku 23 cm (střecha) a 24 cm (přízemí a první podlaží). Sloupy z lepeného lamelového dřeva mají rozměry 30 x 30 cm a maximální vzdálenost mezi nimi dosahuje 7 m.

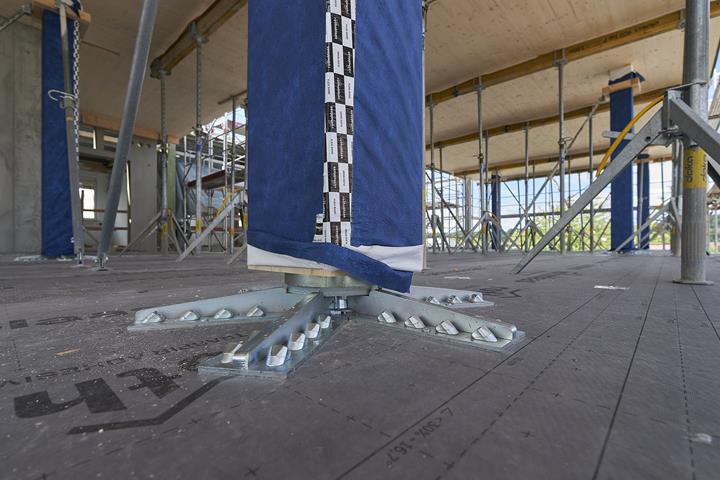

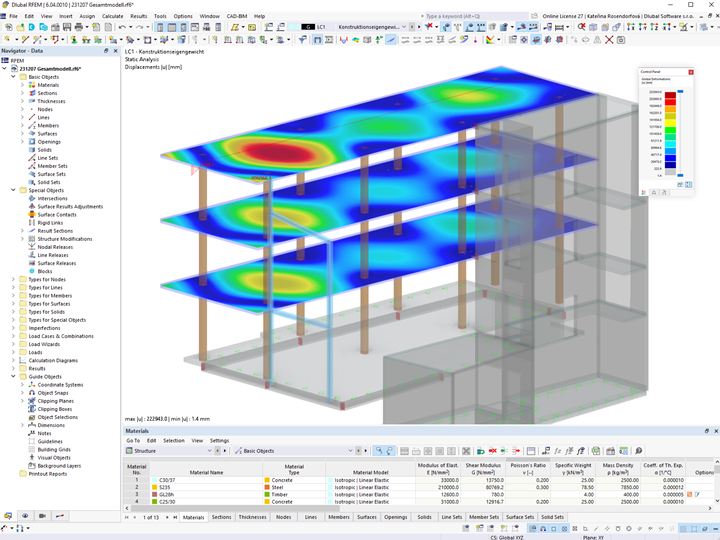

Spojovací prvky firmy Rothoblaas, takzvané prvky Spider a Pillar, zajišťují bodová podepření, která mohou přenášet zatížení až 5 000 kN. Tato inovativní stavební metoda pro vícepodlažní budovy se v Německu uplatnila vůbec poprvé. Společnost Furche Geiger Zimmermann Tragwerksplaner GmbH, která patří k zákazníkům společnosti Dlubal Software, použila pro výpočet celé konstrukce program RFEM. Je opravdu zajímavé, kolik projektů se již realizovalo jako inovativní dřevěné konstrukce.

Místo 73230 Kirchheim unter Teck
Investor Komunální služby Kirchheim unter Teck
www.stadtwerke-kirchheim.de
Plánování Bankwitz beraten planen bauen
www.bankwitz.de
Statický výpočet Furche Geiger Zimmermann Tragwerksplaner GmbH
www.fuzi-tragwerke.de
Provedení dřevěné konstrukce Holzbau Layh GmbH
layh.de


Specifikace projektu

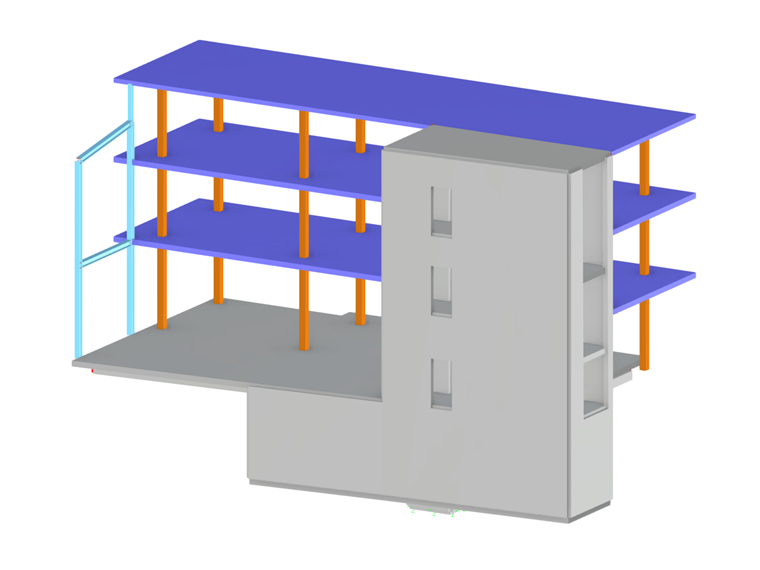

Údaje o modelu

Počet uzlů 455
Počet linií 606
Počet prutů 61
Počet ploch 26
Počet těles 0
Počet zatěžovacích stavů 8
Počet kombinací zatížení 106
Počet kombinací výsledků 4
Celková hmotnost 655,474 t
Rozměry (metrické) 24,500 x 16,210 x 12,911 m
Rozměry (imperiální) 80.38 x 53.18 x 42.36 feet
