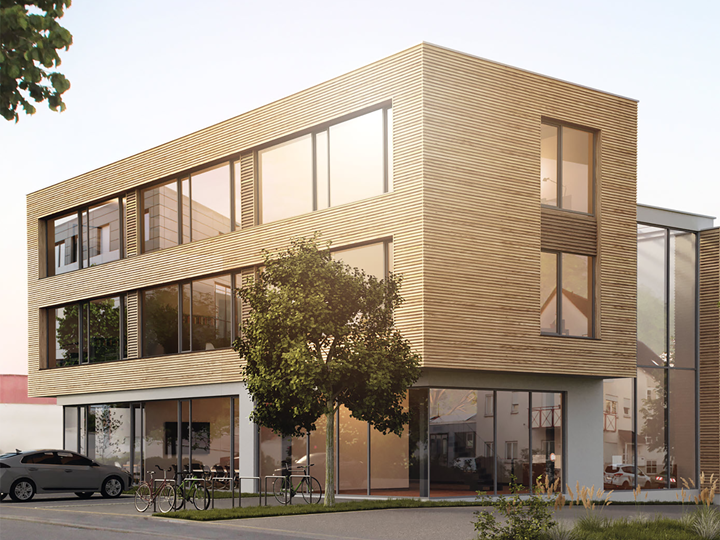

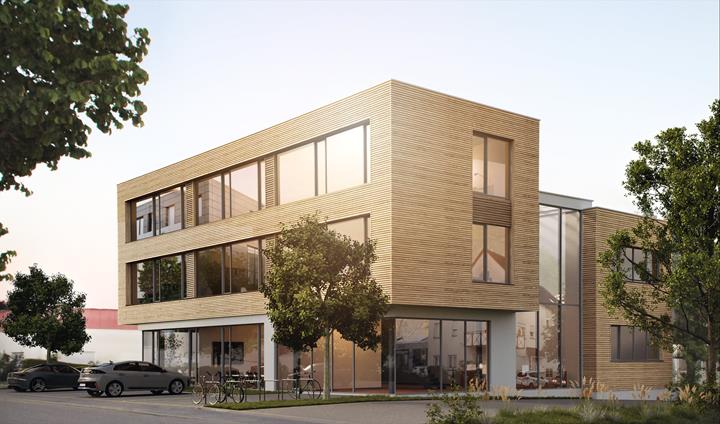

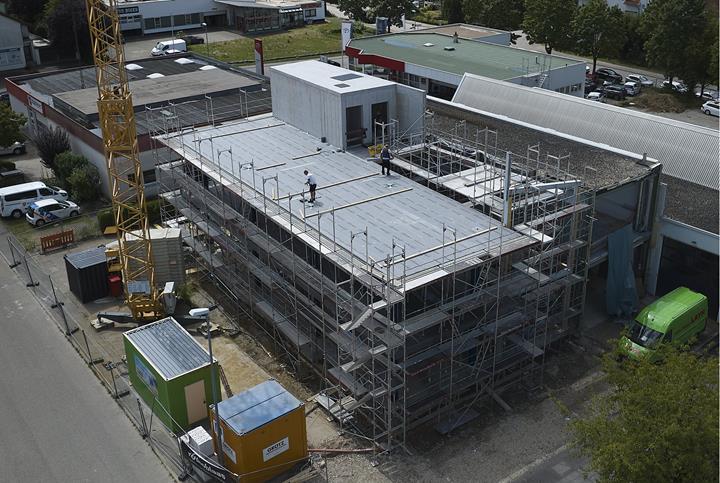

Immeuble de bureau de la Stadtwerke de Kirchheim unter Teck, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

L'agrandissement de la zone d'activité de Bohnau est non seulement durable, mais également particulièrement innovant. Grande première en Allemagne : un système d'assemblage pour des plafonds sans retombée de poutre en bois lamellé-croisé, et ainsi des longues travées, a été implémenté.

Maître d'ouvrage Stadtwerke Kirchheim unter Teck
www.stadtwerke-kirchheim.de
Planification Bankwitz beraten planen bauen
www.bankwitz.de
Ingénierie des structures Furche Geiger Zimmermann Tragwerksplaner GmbH
www.fuzi-tragwerke.de
Structures bois Holzbau Layh GmbH
layh.de

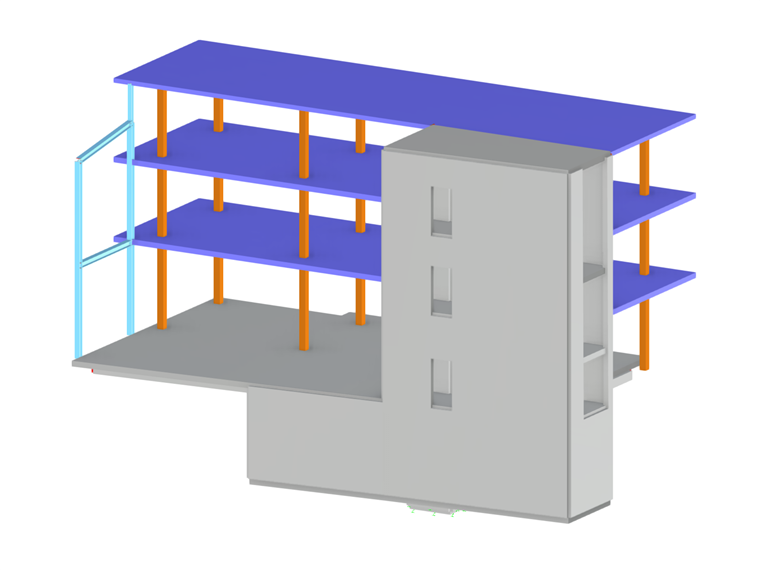

Données du modèle

Modèle

Avec ce projet, la ville montre que les structures en bois construites pour le commerce et l'industrie sont certainement une alternative aux structures traditionnelles en béton armé. Le nouveau bâtiment de Stadtwerke Kirchheim, le fournisseur d'énergie de la municipalité, est censé servir d'exemple pour d'autres projets de construction de ce type en matière de construction durable sans négliger les avantages des bâtiments modernes.

Structure

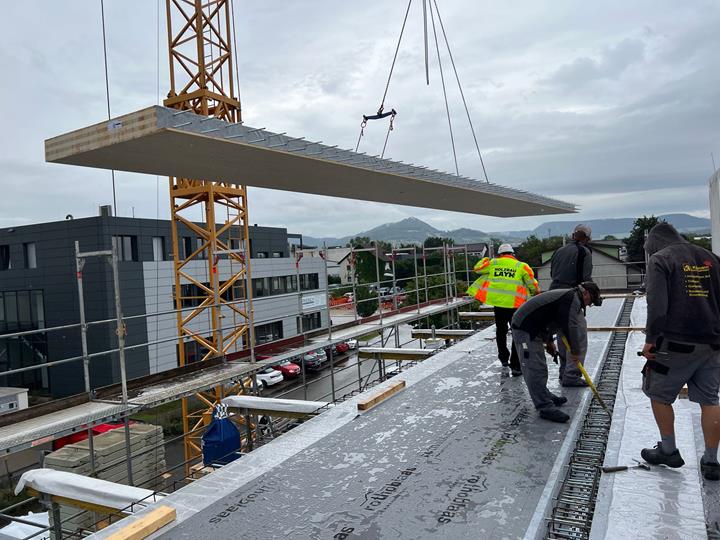

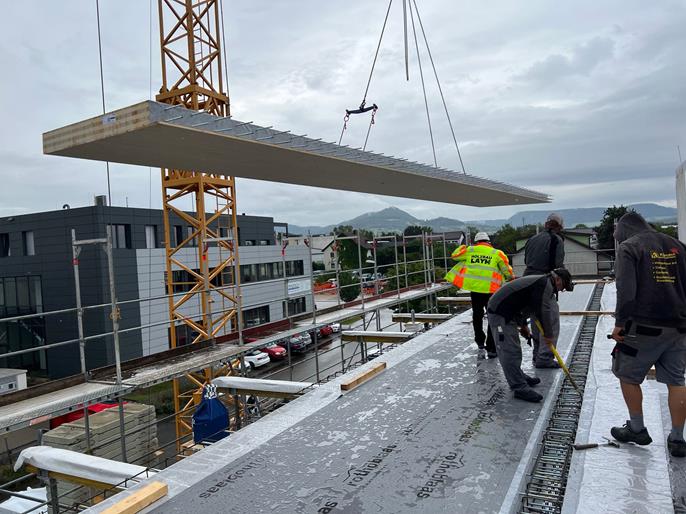

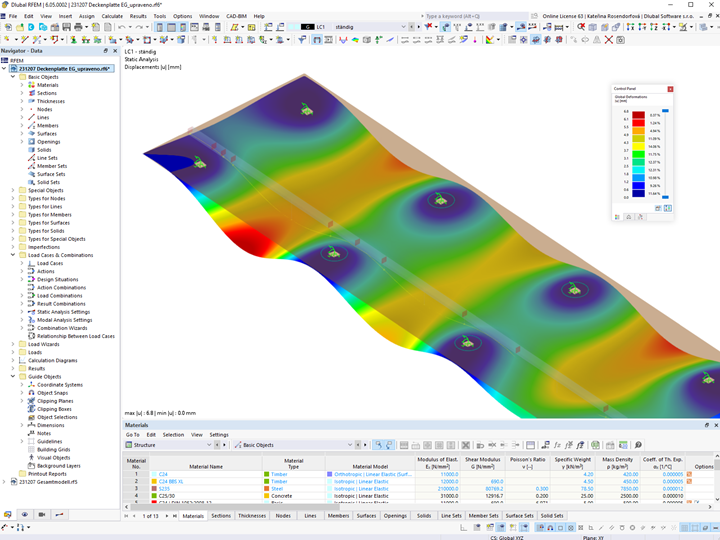

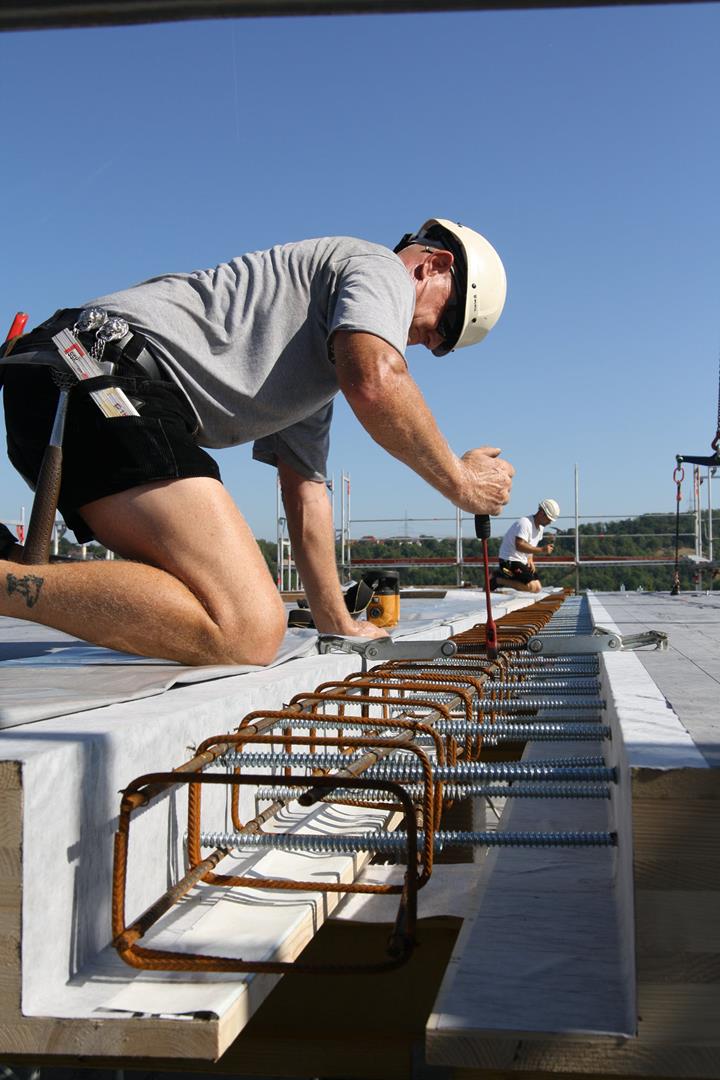

L'objectif était de concevoir un immeuble de bureaux entièrement durable. Les étages du nouveau bâtiment doivent être réalisés à l'aide d'une structure à ossature en bois lamellé-croisé. Des bandes de béton d'environ 30 cm de largeur ont été insérées afin d'assurer une résistance à la flexion et au cisaillement appropriée des connexions entre les lattes de plancher en bois massif. Les barres filetées vissées aux extrémités avant des panneaux en bois se chevauchent dans ces bandes. Les panneaux en bois lamellé-croisé à sept couches sont épais de 20 cm pour la toiture et de 24 cm pour le rez-de-chaussée et le premier étage. Les poteaux en bois lamellé-collé ont des dimensions de 30 x 30 cm et un espacement maximal d'environ 7 m.

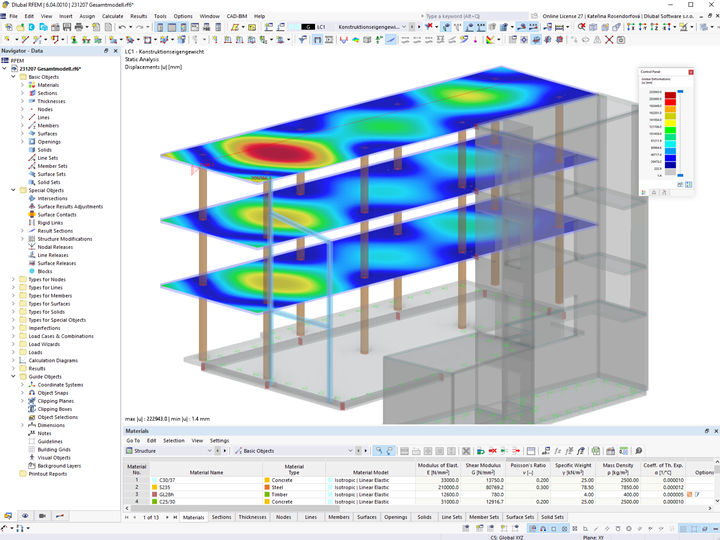

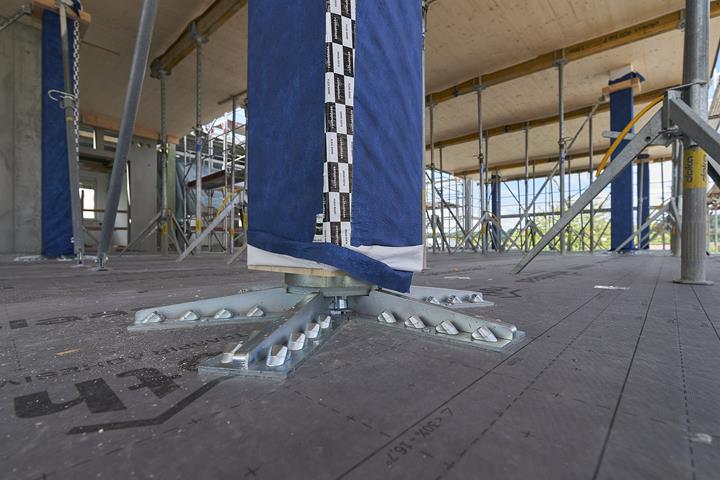

Les fixations, appelées Spider et Pillar, qui assurent les appuis ponctuels, sont fabriquées par la société Rothoblaas et peuvent absorber chacune jusqu'à 5 000 kN. Cette méthode de construction innovante pour les bâtiments à plusieurs étages est implémentée pour la première fois en Allemagne. Le client de Dlubal Software Furche Geiger Zimmermann Tragwerksplaner GmbH a utilisé RFEM pour calculer la structure complète. Il est vraiment intéressant de voir de nombreux projets déjà réalisés à l'aide de structures en bois innovantes.

Adresse du projet

73230 Kirchheim unter Teck

Mots-clés

Structure bois Bois lamellé-collé BLC Bois lamellé-croisé CLT Appuis ponctuels
