Budynek biurowy zakładu usług komunalnych w Kirchheim unter Teck, Niemcy

Rozbudowa parku przemysłowego Bohnau jest nie tylko zrównoważona, ale także szczególnie innowacyjna. Po raz pierwszy w Niemczech wprowadzono system połączeń stropów z drewna klejonego krzyżowo o dużych rozpiętościach, bez zastosowania podciągów.

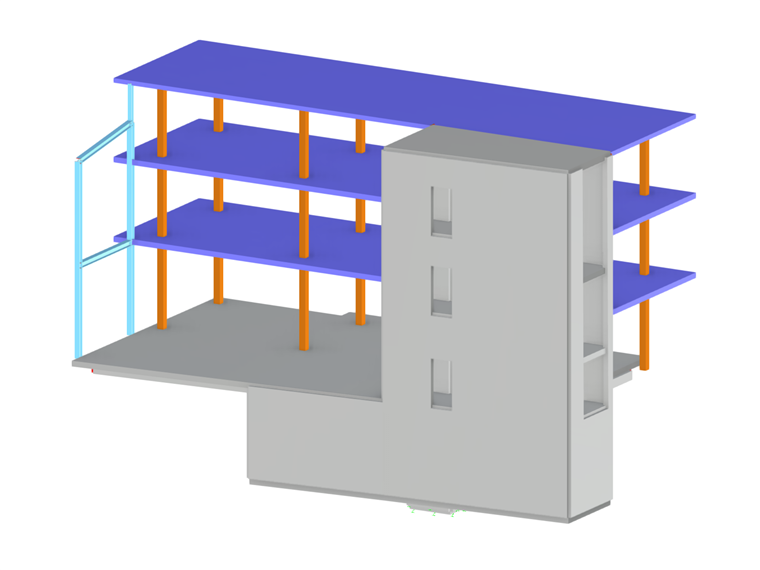

Wzór 004707 | Budynek biurowy przedsiębiorstwa komunalnego Przedsiębiorstwo komunalne Kirchheim sub Teck

269x

Budynek biurowy o konstrukcji drewnianej i elementów żelbetowych

Projekt ten dowodzi, że drewniane konstrukcje budowane dla celów handlowych i przemysłowych stanowią dobrą alternatywę dla tradycyjnych konstrukcji żelbetowych. Nowy budynek zakładu usług komunalnych w Kirchheim ma być przykładem na to, że projekty powstające zgodnie z ideą zrównoważonego budownictwa nie muszą oznaczać rezygnacji z zalet nowoczesnego budownictwa.

Konstrukcja

Celem było zaprojektowanie zrównoważonego budynku biurowego. Górne kondygnacje nowego budynku zostaną wykonane w całości jako konstrukcja szkieletowa z drewna klejonego krzyżowo. Aby zapewnić odpowiednią sztywność na zginanie i ścinanie połączeń między listwami podłogowymi z litego drewna, wstawiono betonowe przejścia o szerokości około 35 cm. W przejściach pręty gwintowane wkręcone w przednie końce drewnianych paneli nakładają się na siebie. Płyty z drewna klejonego krzyżowo składają się z siedmiu warstw i grubości 23 cm (dach) oraz 24 cm (pierwsze i drugie piętro). Słupy z drewna klejonego warstwowo mają wymiary 40 x 30 cm, a maksymalny rozstaw wynosi około 6 m.

Podparcie punktowe zapewniają łączniki krzyżowo-słupowe włoskiej firmy Rothoblaas, które mogą przenosić nacisk do 5000 kN każdy. Ta innowacyjna metoda budowy budynków wielokondygnacyjnych jest stosowana po raz pierwszy w Niemczech. Niemiecki klient firmy Dlubal, firma Furche Geiger Zimmermann Tragwerksplaner GmbH, przeprowadził obliczenia w programie RFEM dla całej konstrukcji. To naprawdę interesujące, jak wiele projektów zostało już zrealizowanych z wykorzystaniem innowacyjnych konstrukcji drewnianych.

Miejsce

73230 Kirchheim unter Teck, Niemcy

Klient	Stadtwerke Kirchheim unter Teck www.stadtwerke-kirchheim.de
Planowanie	Bankwitz beraten planen bauen www.bankwitz.de
Obliczenia konstrukcyjne	Furche Geiger Zimmermann Tragwerksplaner GmbH www.fuzi-tragwerke.de
Konstrukcja drewniana	Holzbau Layh GmbH layh.de

Specyfikacja projektu

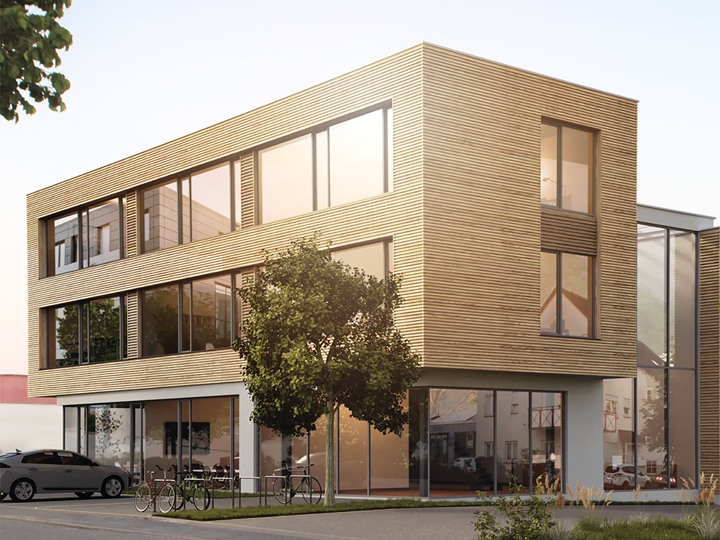

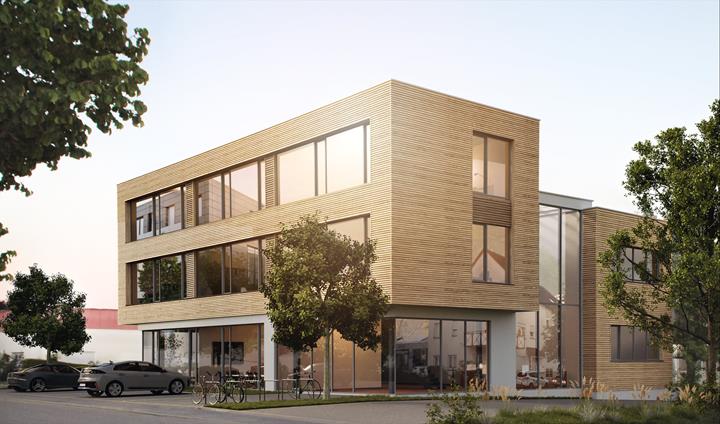

Budynek biurowy przedsiębiorstwa komunalnego Kirchheim sub Teck (rendering) | ©MEDYA 4D GmbH

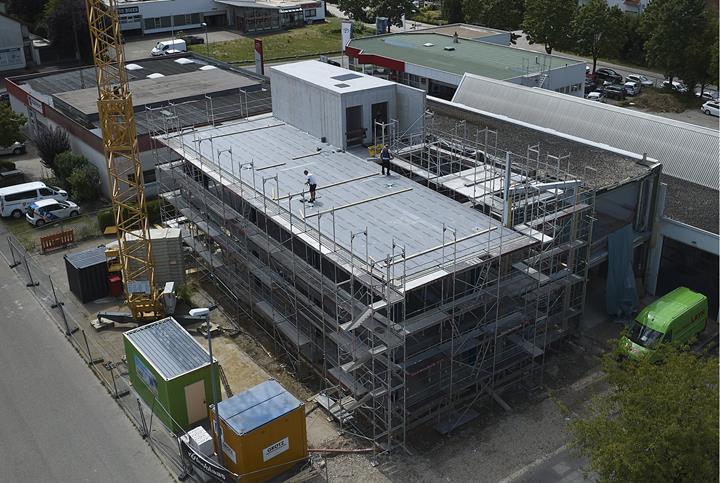

Budynek biurowy Zakładu Komunalnego w Kirchheim Arch, Niemcy, w trakcie budowy | © Rothoblaas

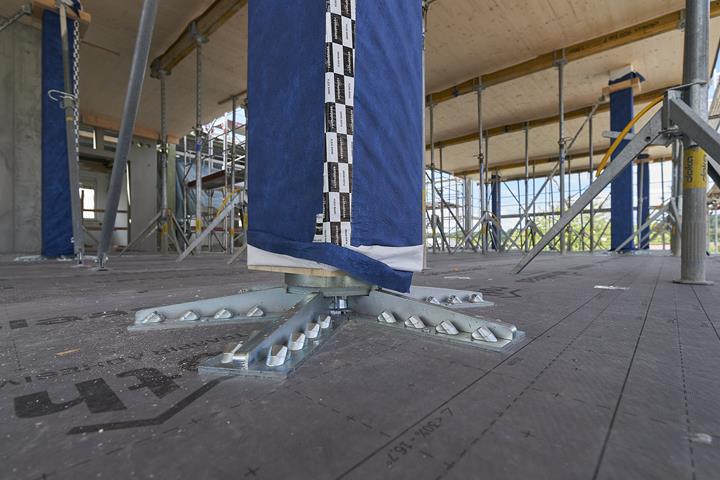

Słup z łącznikiem prętowym firmy Rodoblaas | © Rothoblaas

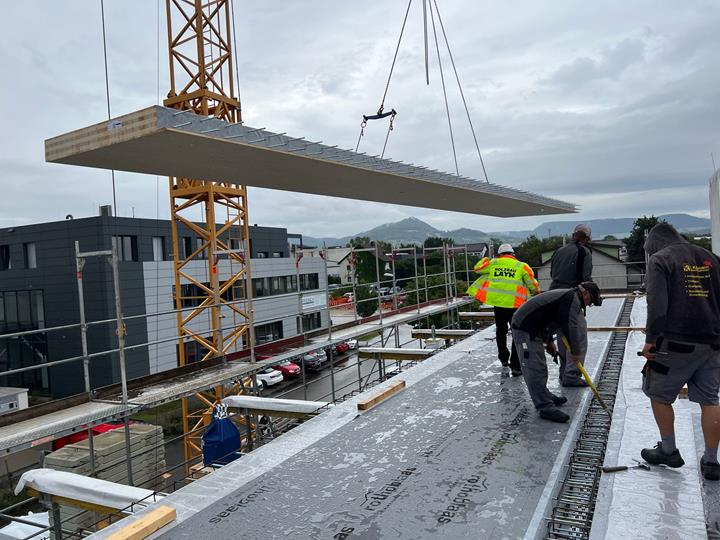

Montaż płyt CLT i korytarzy z betonu | © Rothoblaas

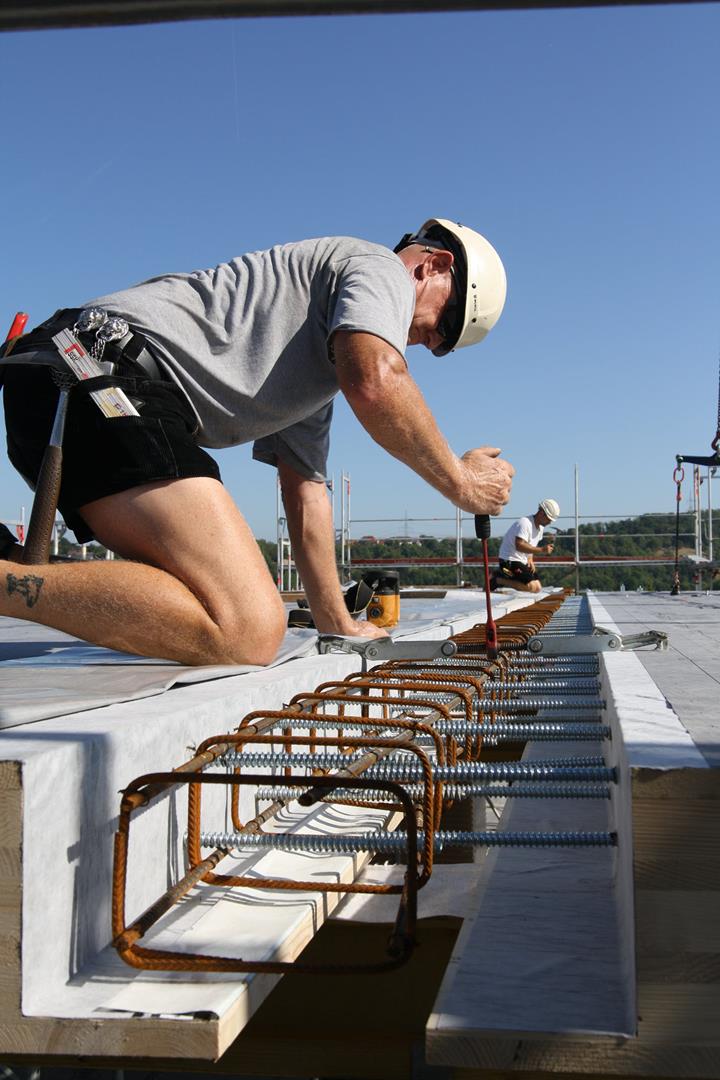

Aleja z betonu bez okładzin z prętami gwintowanymi w licach drewnianych paneli | © Rothoblaas

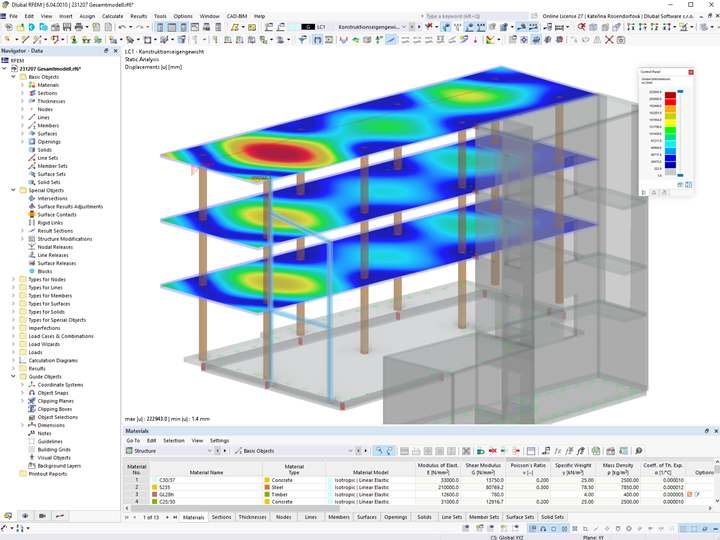

Model RFEM budynku biurowego z odkształceniami | © Furche Geiger Zimmermann Tragwerksplaner GmbH

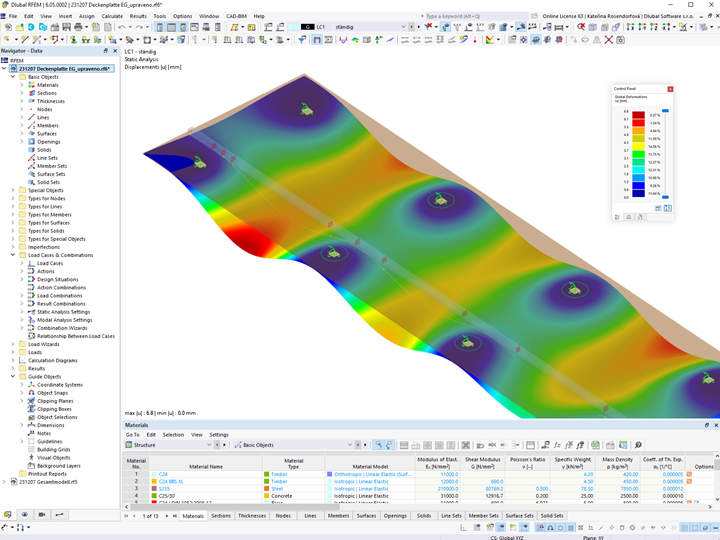

Odkształcenie stropu z CLT z betonową aleją | © Furche Geiger Zimmermann Tragwerksplaner GmbH

Dane modelu

Liczba węzłów 455

Liczba linii 606

Liczba prętów 61

Liczba powierzchni 26

Ilość brył 0

Ilość przypadków obciążenia 8

Ilość KO 106

Liczba kombinacji wyników 4

Ciężar całkowity 655,474 t

Wymiarowanie 24,500 x 16,210 x 12,911 m
