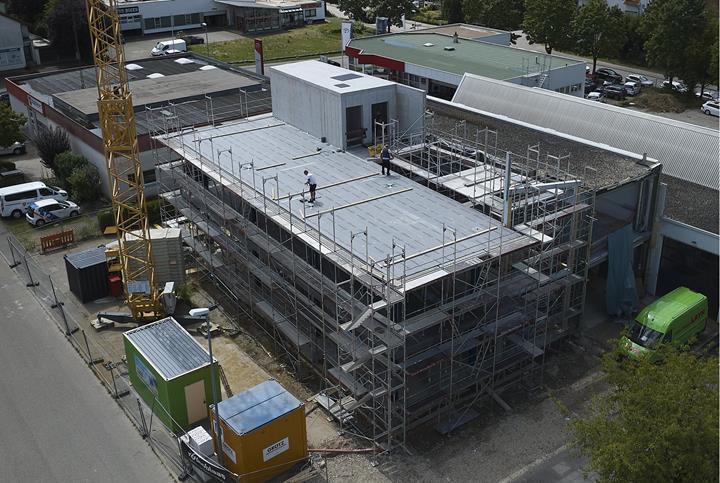

Con este proyecto, la ciudad muestra que las estructuras de madera construidas para el comercio y la industria son definitivamente una alternativa a las estructuras convencionales de hormigón armado. Se supone que el nuevo edificio de Stadtwerke Kirchheim, que es el proveedor de energía municipal que proporciona servicios públicos, servirá como un ejemplo para otros proyectos de construcción de este tipo con respecto a la construcción sostenible sin renunciar a las comodidades de los edificios de diseño moderno.
Estructura

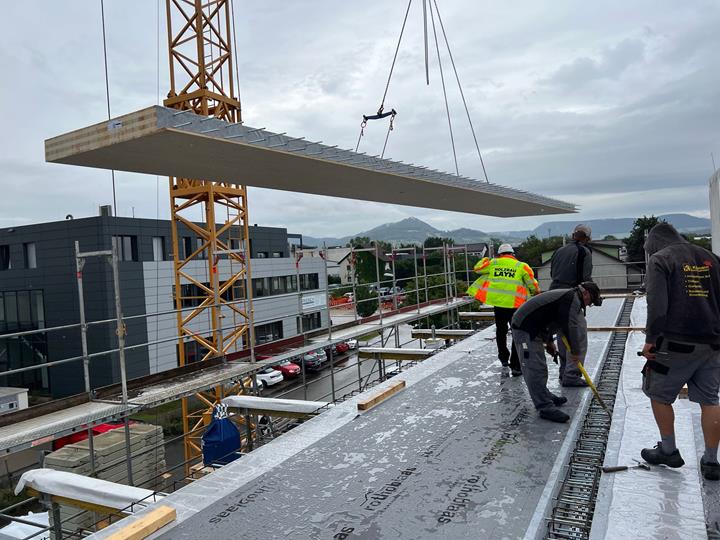

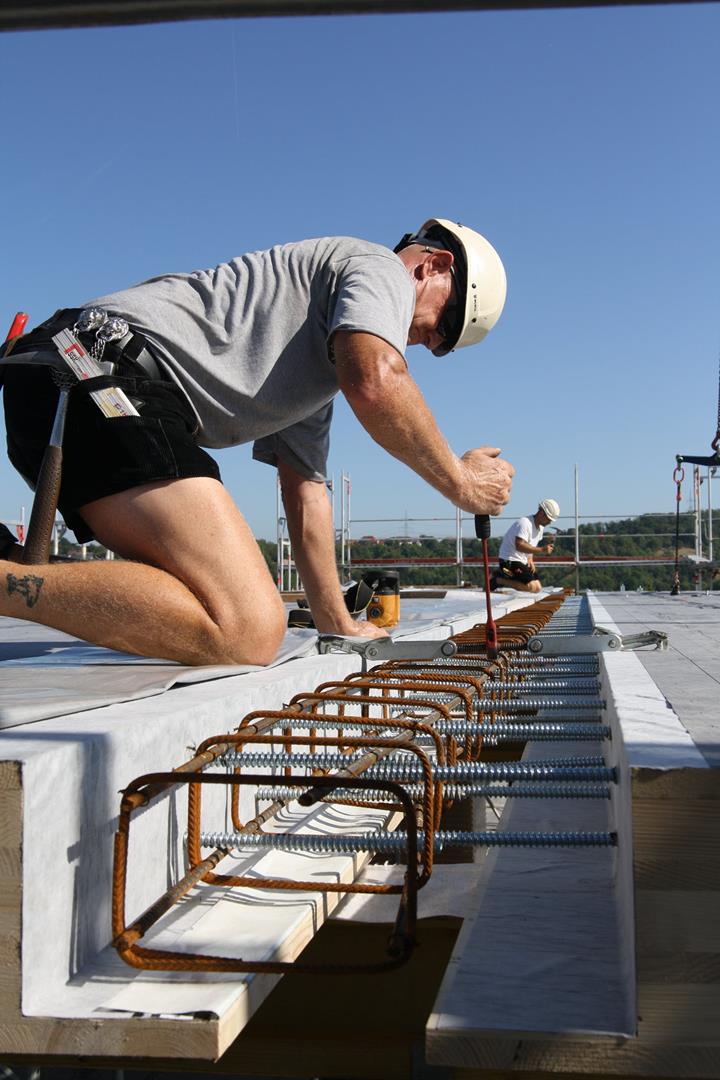

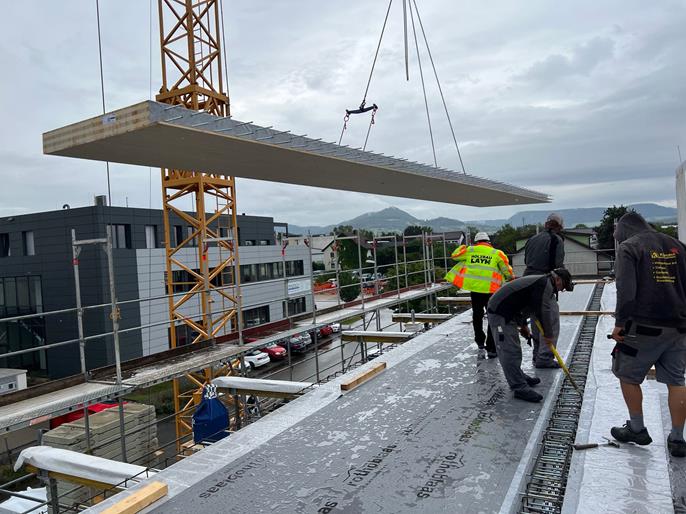

El objetivo era diseñar un edificio de oficinas totalmente sostenible. Los pisos superiores del nuevo edificio se realizarán completamente como una estructura de entramado utilizando madera contralaminada. Para garantizar una flexión y una rigidez a cortante apropiadas de las conexiones entre las tiras de madera maciza del piso, se han insertado pasillos de hormigón con un ancho de aproximadamente 35 cm. En estos pasillos, las barras roscadas atornilladas en los extremos frontales de los paneles de madera se superponen. Las placas de madera contralaminada tienen siete capas y un espesor de 20 cm (cubierta) y 24 cm (primera y segunda planta). Los pilares de madera laminada encolada tienen unas dimensiones de 30 x 30 cm y una separación máxima de unos 6 m.

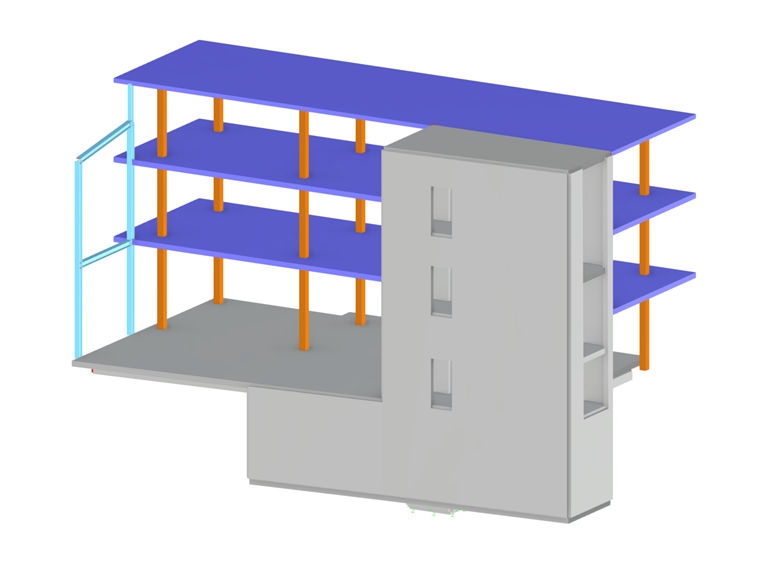

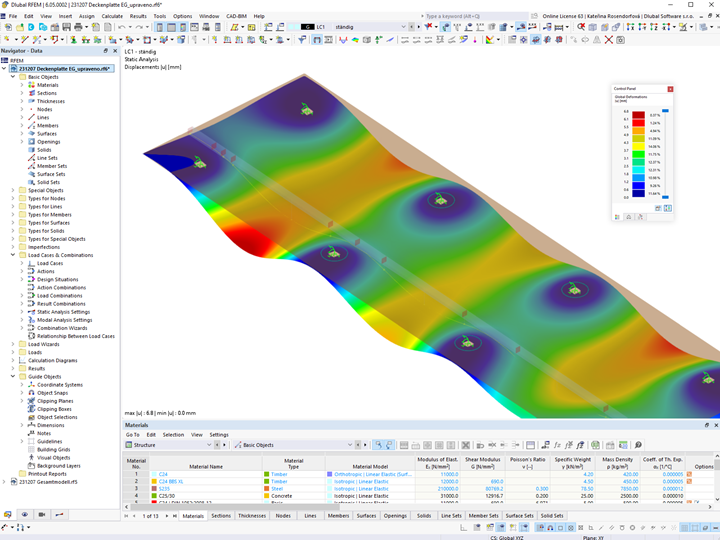

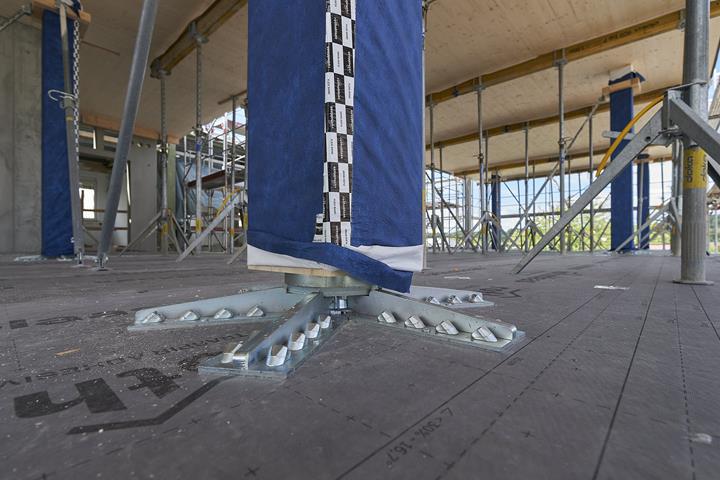

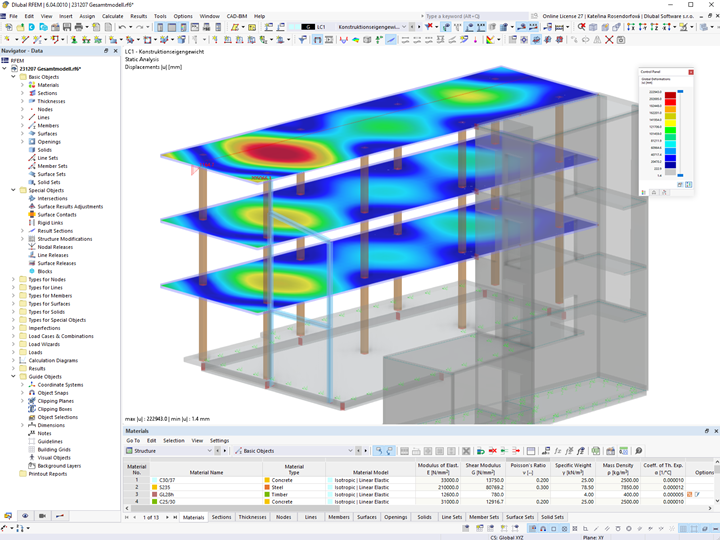

Los llamados conectores de araña y pilar fabricados por la empresa italiana Rothoblaas proporcionan los apoyos puntuales, que pueden absorber cada uno hasta 5.000 kN. Este método de construcción innovador para edificios de varias plantas se está implementando por primera vez en Alemania. El cliente alemán de Dlubal, Furche Geiger Zimmermann Tragwerksplaner GmbH, utilizó RFEM para calcular toda la estructura. Es realmente interesante cuántos proyectos ya se han implementado utilizando estructuras de madera innovadoras.
| Lugar | 73230 Kirchheim bajo Teck |
| Inversor | Servicios públicos municipales Kirchheim en Teck, Alemania www.stadtwerke-kirchheim.de |
| Planificación | Blankwitz aconsejar la construcción del plan www.bankwitz.de |
| Diseño estructural | Furche Geiger Zimmermann Tragwerksplaner GmbH www.fuzi-tragwerke.de |
| Estructura de madera | Holzbau Layh GmbH, Austria layh.es |
