Municipal Utilities Kirchheim sub Teck 的办公楼

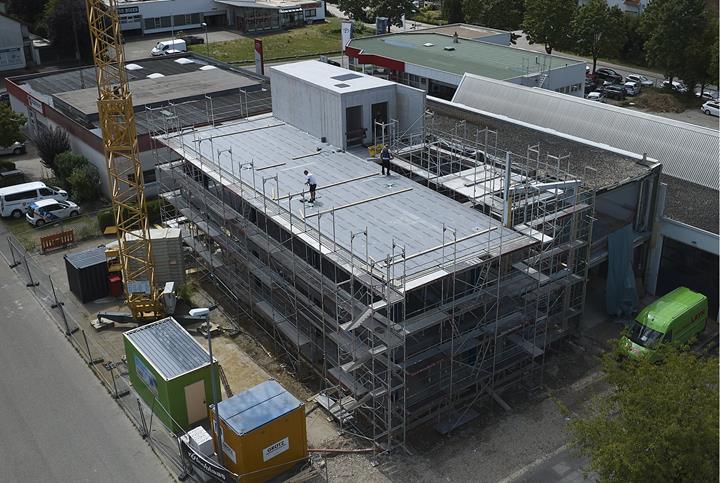

位于博诺工业园的扩建项目不仅可持续,而且极具创新性。 该项目在德国首次用于大跨度正交胶合木屋面无支撑梁。

该市证明,木结构完全可以替代传统的钢筋混凝土结构。 Stadtwerke Kirchheim 的新建筑是提供公用设施服务的市政能源供应商,该建筑被认为是其他可持续建筑项目的典范,同时又不失现代设计建筑的舒适性。

框架结构

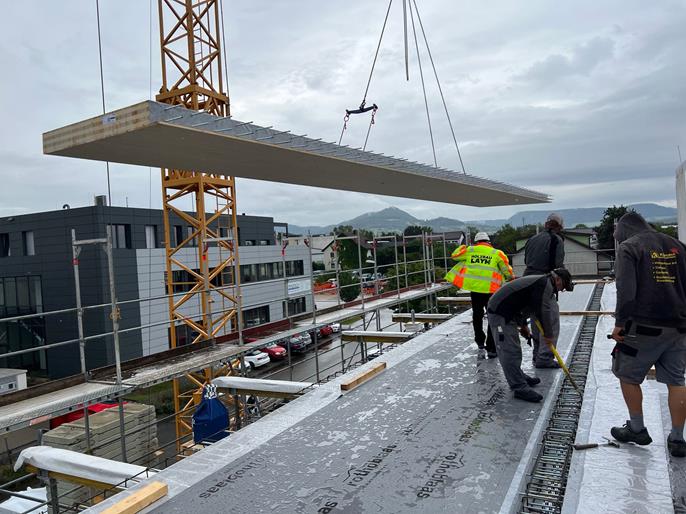

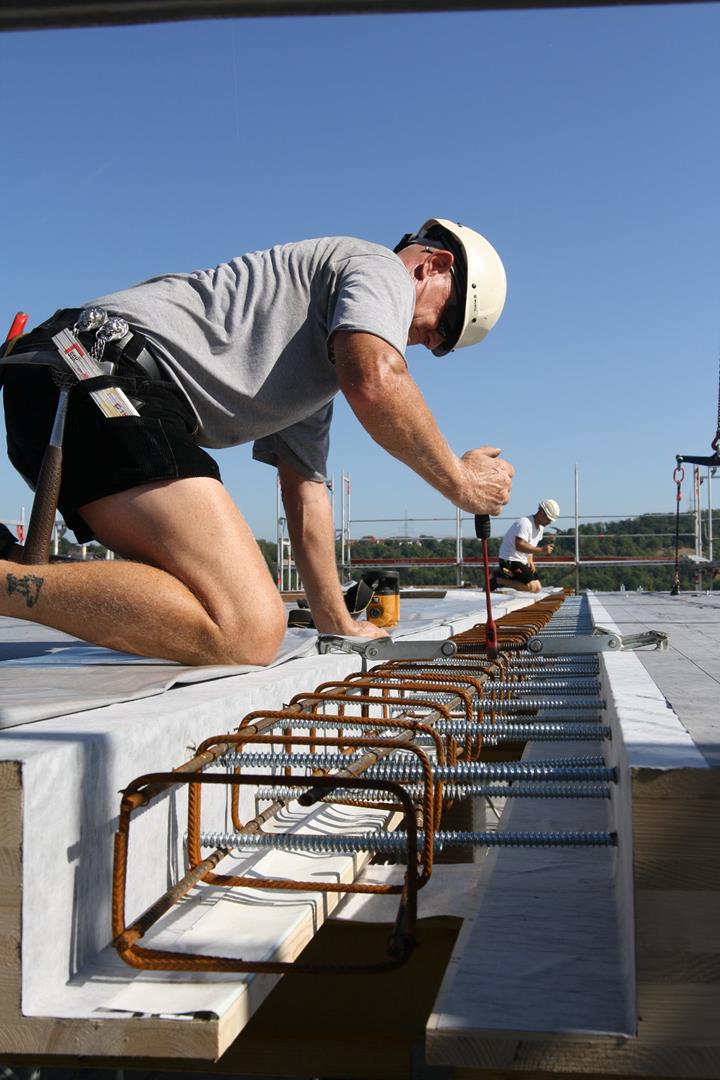

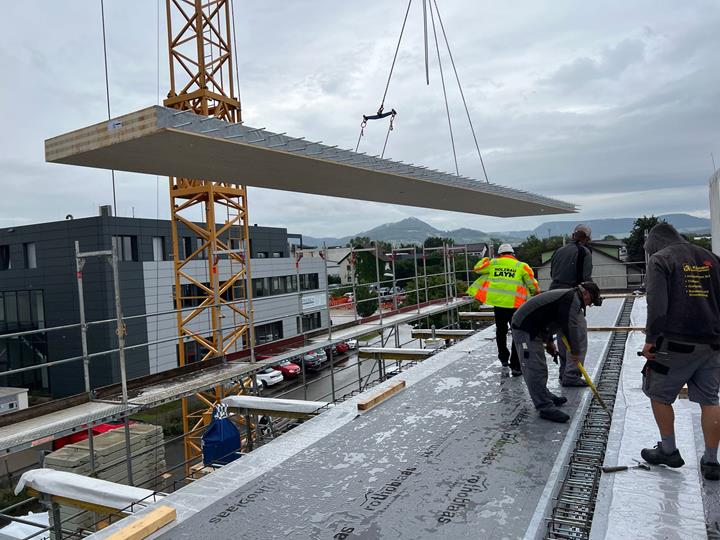

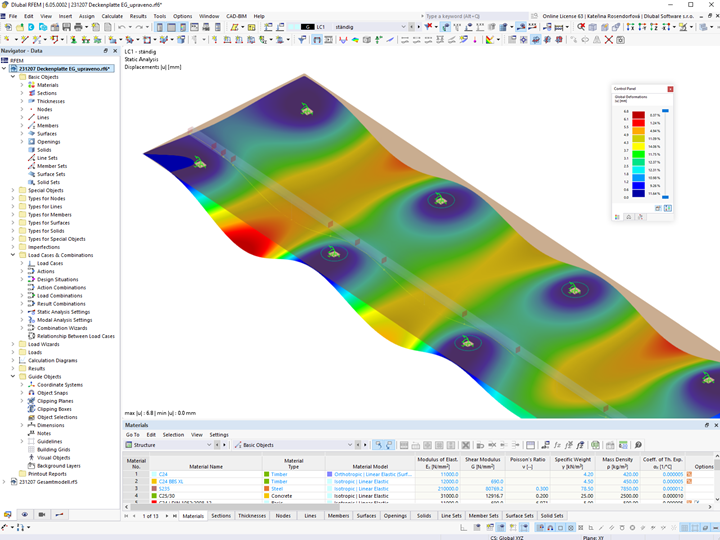

目的是设计一座完全可持续发展的办公楼。 新建筑的较高楼层将采用正交胶合木作为框架结构。 为了确保实木地板条之间的连接有合适的抗弯和剪切刚度,我们插入了宽度约为 25 厘米的混凝土过道。 在这些通道中,木板前端的螺纹钢相互重叠。 正交胶合木板共有七层,厚度分别为 7.8 英寸(屋顶)和 9.5 英寸(一层和二层)。 胶合木柱的尺寸为 12 x 12 英寸,最大间距约为 8.5 米。

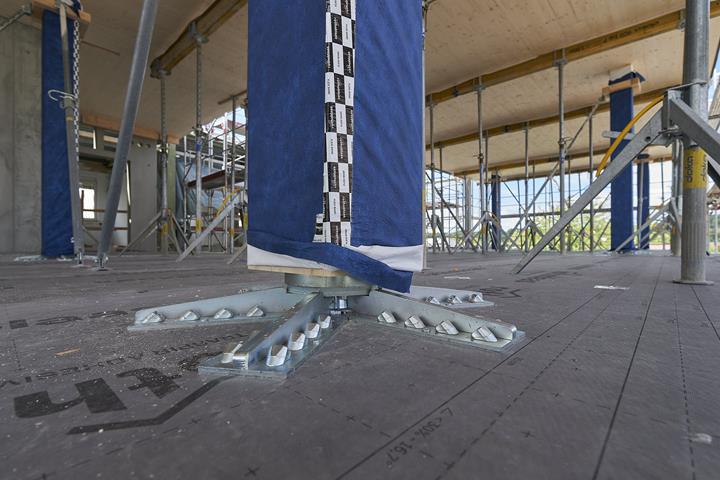

由意大利 Rothoblaas 公司制造的腹板和柱子接头提供点支座,每个它们可以承受高达 5000 kN 的荷载。 这种创新的高层建筑施工方法尚属首次在德国实现。 德儒巴的客户 Furche Geiger Zimmermann Tragwerksplaner GmbH 使用 RFEM 对整个结构进行了计算。 有趣的是,已经实施了多少个木结构项目。

位置 73230 Teck下的基尔希海姆
业主 市政公用设施 in Teck 基尔希海姆,德国
www.stadtwerke-kirchheim.de
建筑设计 Bankwitz,建议,规划,建造
www.bankwitz.de
结构工程 Furche Geiger Zimmermann Tragwerksplaner GmbH
fuzi-tragwerke.de
木结构 Holzbau Layh GmbH,奥地利
lyh.com


项目说明

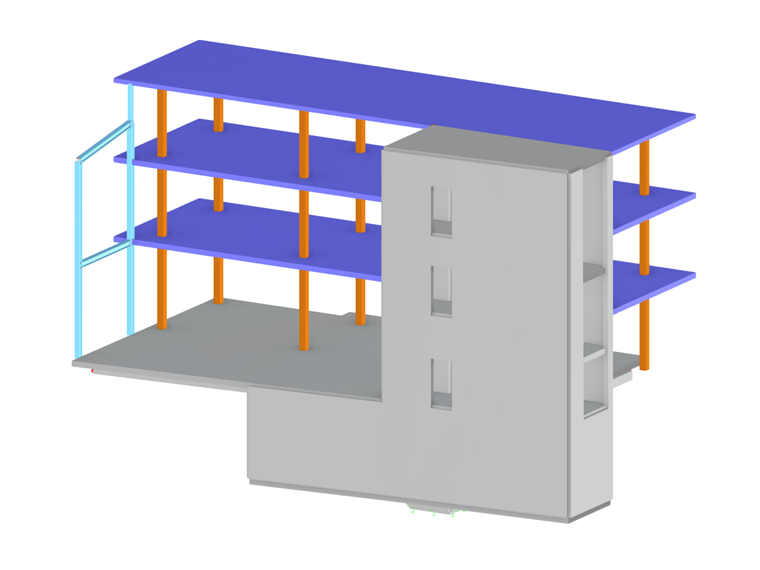

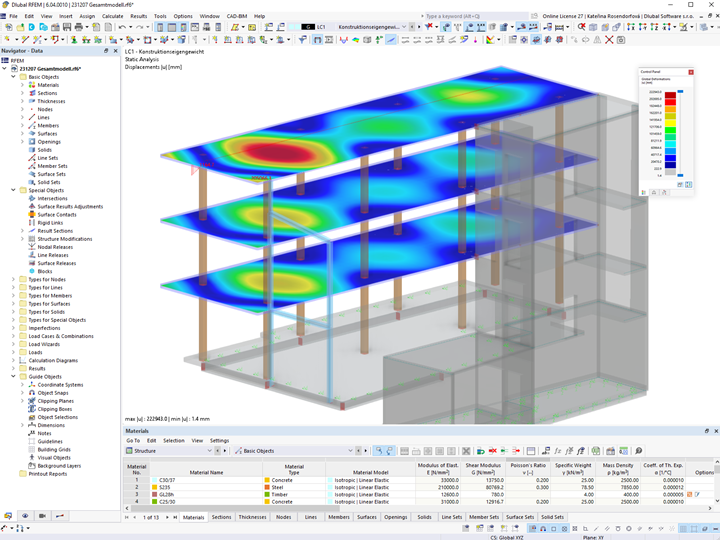

模型数据

节点数目: 455
线的数目 606
杆件数目: 61
面的数目: 26
实体数目 0
荷载工况数目 8
荷载组合数目 106
结果组合数目 4
总重量 655,474 t
翘曲区域尺寸 24.500 x 16.210 x 12.911 m
