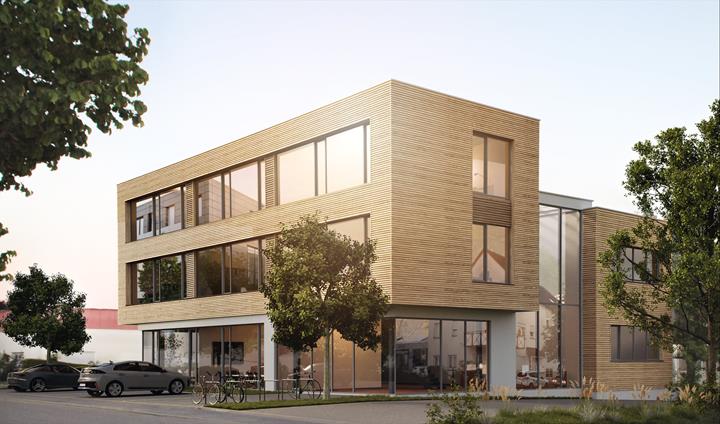

Con questo progetto, la città vuole dimostrare che le strutture in legno costruite per attività commerciali e per l'industria sono sicuramente un'alternativa alle strutture convenzionali in cemento armato. Il nuovo edificio della Stadtwerke Kirchheim, che è il fornitore comunale di energia che fornisce servizi di pubblica utilità, è servirà da esempio per altri progetti di edifici di questo tipo per quanto riguarda l'edilizia sostenibile senza rinunciare ai comfort degli edifici dal design moderno.
Struttura

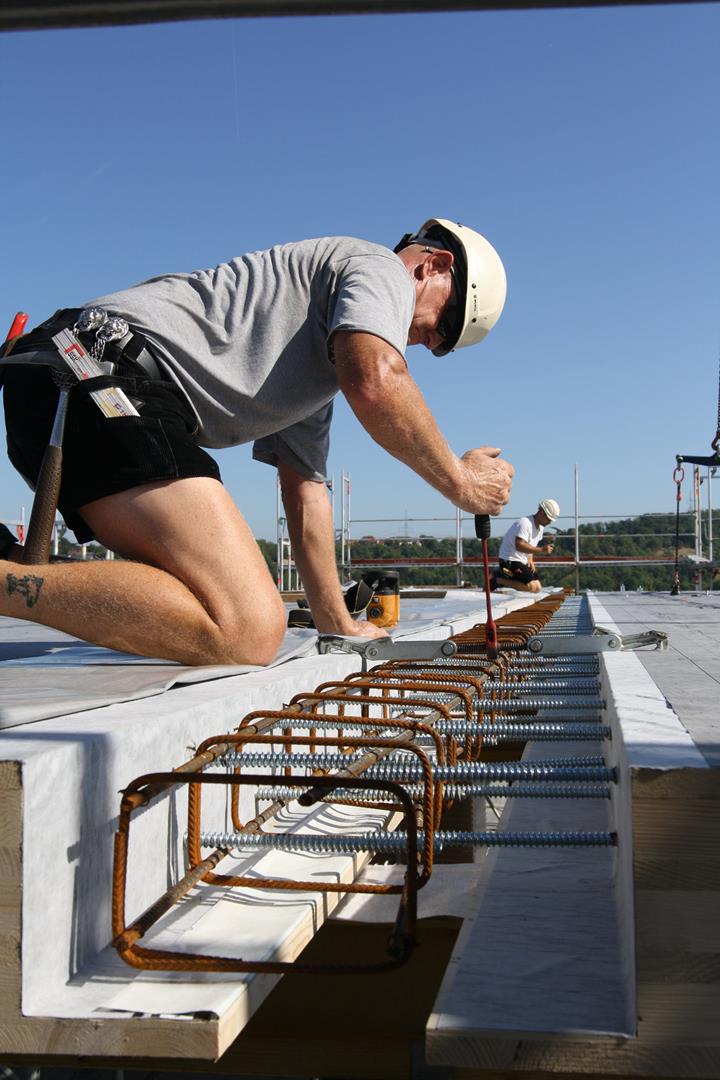

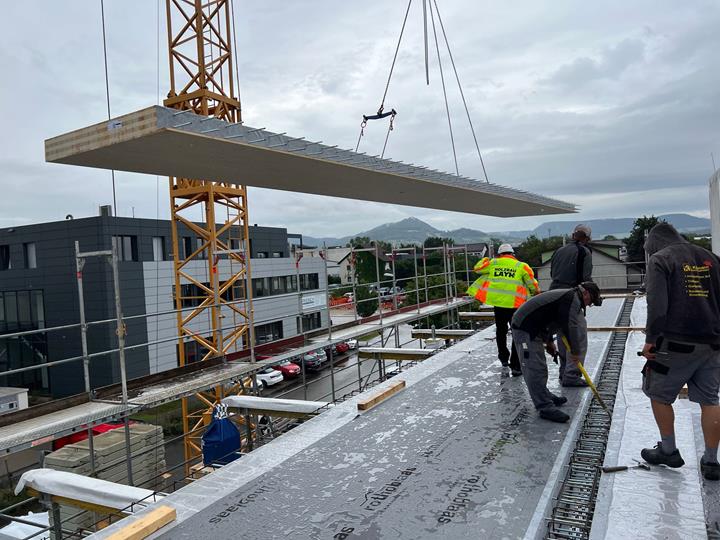

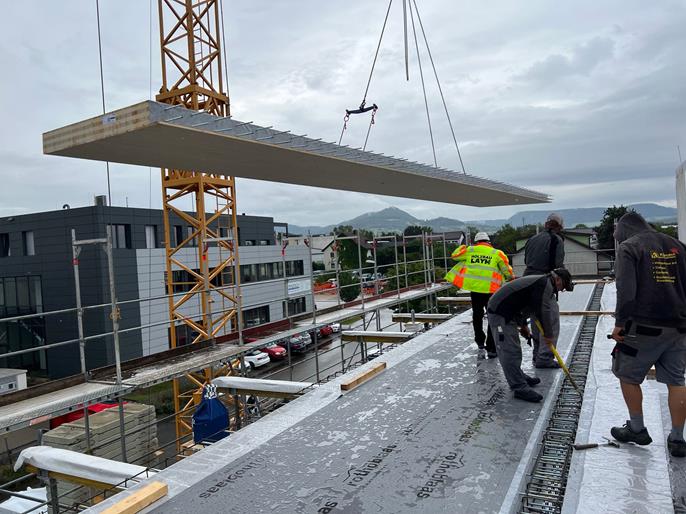

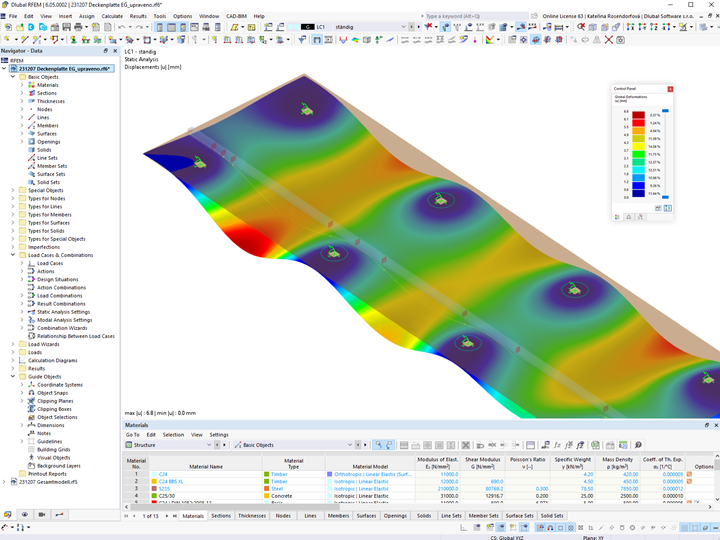

L'obiettivo era quello di progettare un edificio per uffici completamente sostenibile. I piani superiori del nuovo edificio saranno realizzati completamente come una struttura a telaio utilizzando legno lamellare a strati incrociati. Al fine di garantire un'adeguata rigidezza a flessione e a taglio dei collegamenti, tra i pannelli in XLAM del solaio sono stati creati dei giunti longitudinali in calcestruzzo larghi 30 cm. Queste intercapedini in calcestruzzo contengono barre filettate sovrapposte avvitate nelle estremità anteriori dei pannelli di legno. I pannelli di legno a strati incrociati hanno sette strati e uno spessore di quasi 20 cm (copertura) e circa 24 cm (piano principale e primo piano). Le colonne in legno lamellare incollato hanno dimensioni di quasi 30 x 30 cm e una spaziatura massima di circa 7 m.

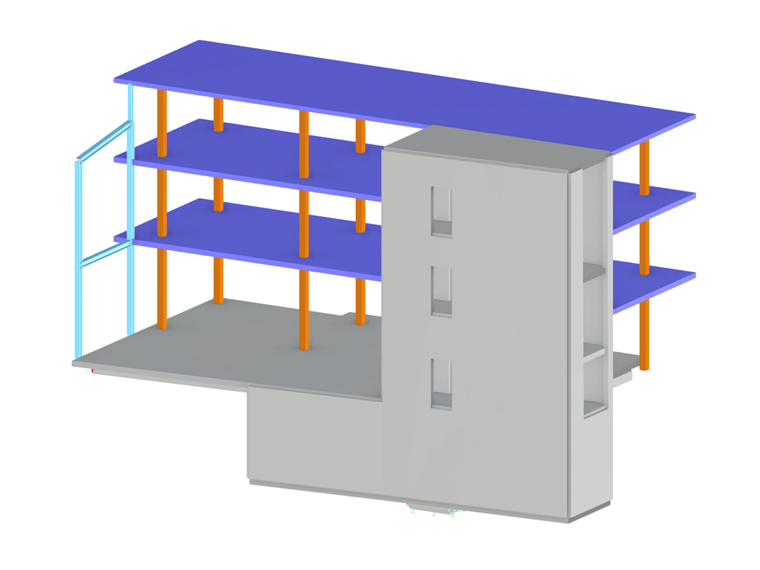

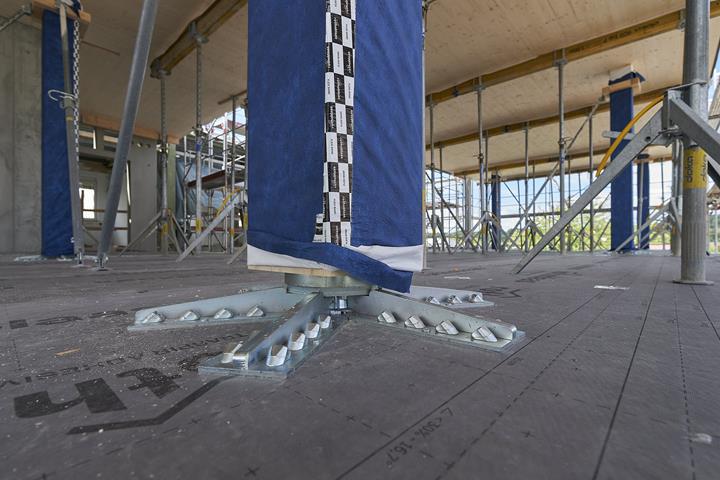

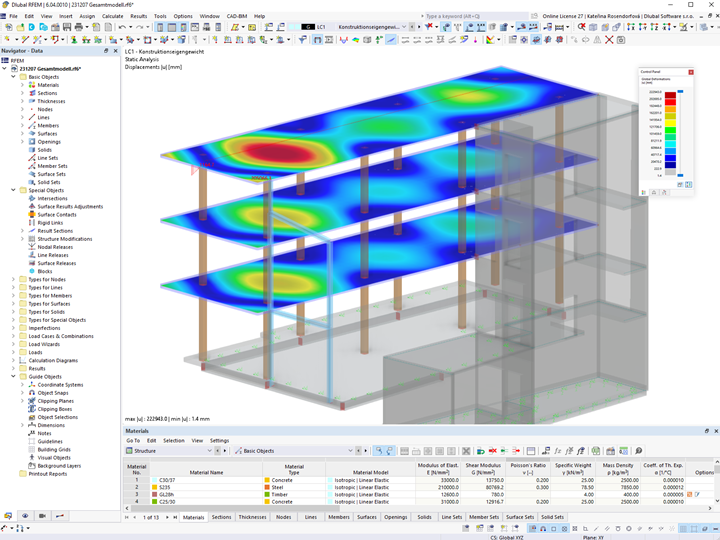

I sistemi di connessione "spider e pillar" prodotti dall'azienda italiana Rothoblaas forniscono i punti di appoggio, che possono assorbire ciascuno fino a 5.000 kN di carico verticale. Questo metodo di costruzione innovativo per edifici a più piani è stato implementato per la prima volta in Germania. Il cliente tedesco di Dlubal, l'azienda Furche Geiger Zimmermann Tragwerksplaner GmbH ha utilizzato RFEM per calcolare l'intera struttura. È veramente interessante vedere quanti progetti sono già stati realizzati utilizzando strutture innovative in legno.
| Posto | 73230 Kirchheim unter Teck, Germania |
| Committente | Stadtwerke Kirchheim unter Teck www.stadtwerke-kirchheim.de |
| Progetto | Bankwitz beraten planen bauen www.bankwitz.de |
| Verifiche strutturali | Furche Geiger Zimmermann Tragwerksplaner GmbH www.fuzi-tragwerke.de |
| Struttura in legno | Holzbau Layh GmbH layh.de |
