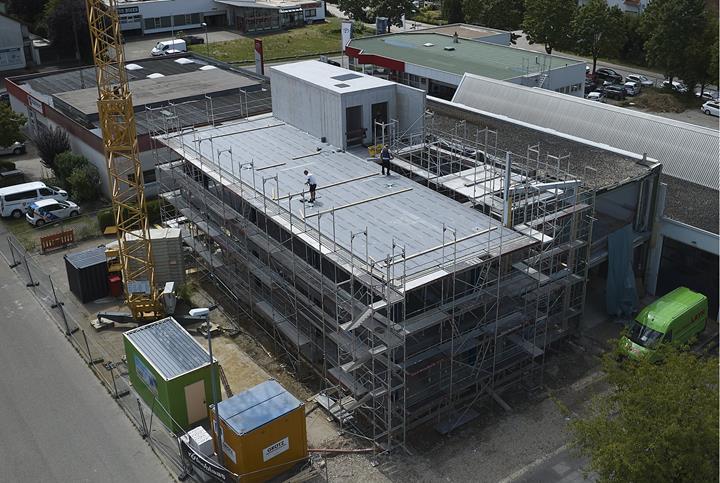

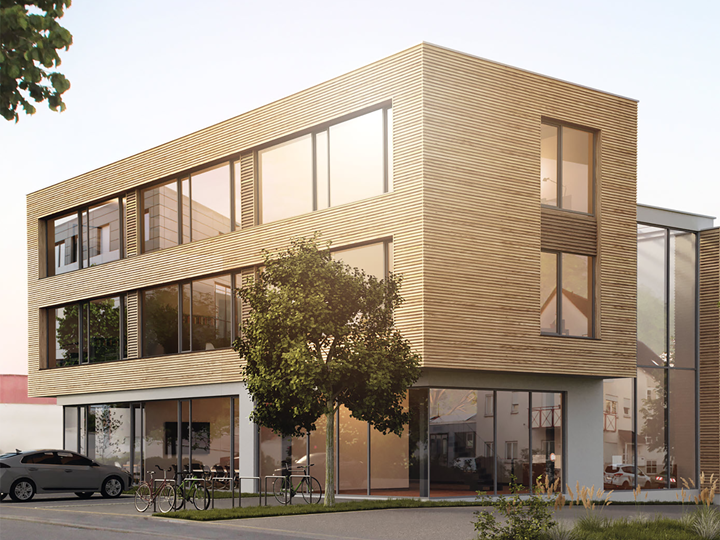

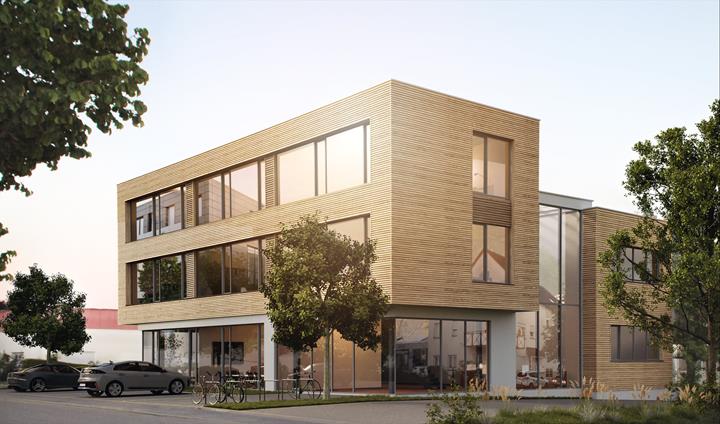

Edifício de escritórios da Stadtwerke Kirchheim unter Teck, Alemanha

A extensão do parque industrial Bohnau não só é sustentável, como também é particularmente inovadora. Pela primeira vez na Alemanha, foi implementado um sistema de ligações para tetos em madeira laminada cruzada sem vigas de pavimento e com grandes comprimentos de vão.

Com este projeto, o município mostra que as estruturas de madeira para o comércio e a indústria são definitivamente uma alternativa às estruturas de betão armado convencionais. O novo edifício da Stadtwerke Kirchheim unter Teck, que é o fornecedor de energia local, deve servir de exemplo para outros projetos de construção deste tipo no que diz respeito à construção sustentável, sem abdicar das instalações modernas.

Estrutura

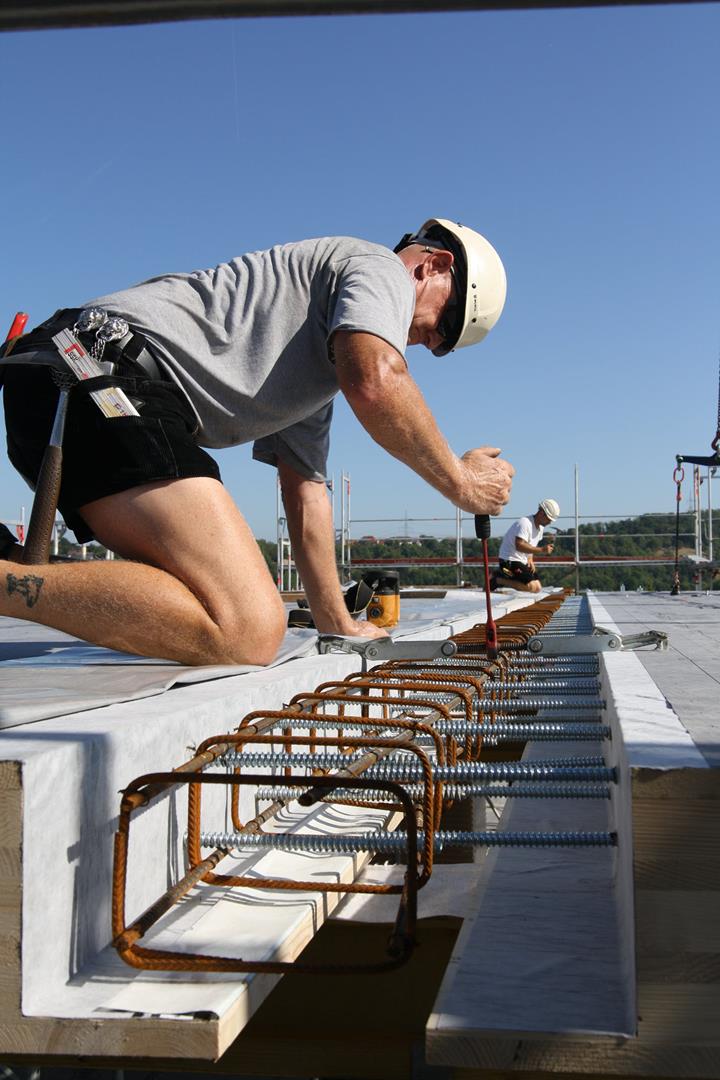

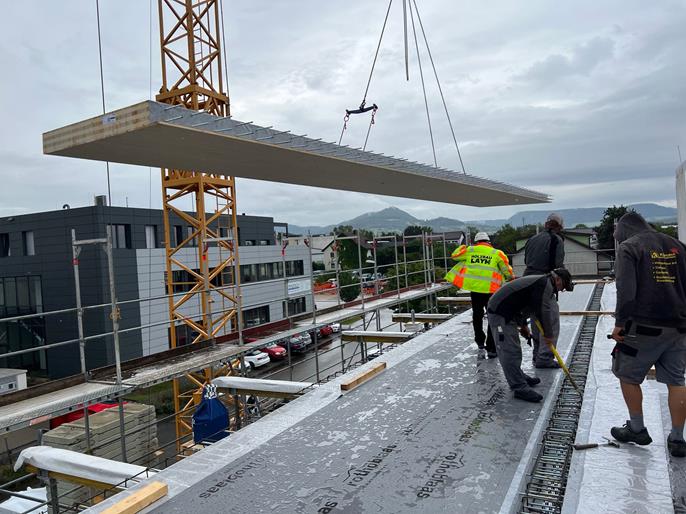

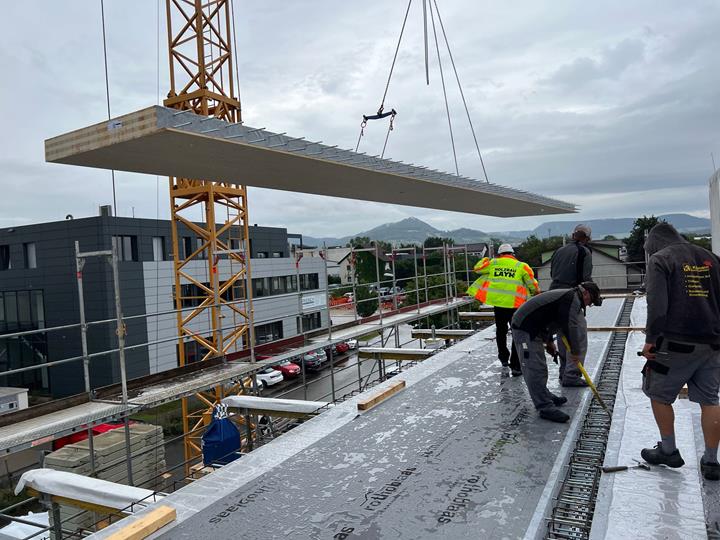

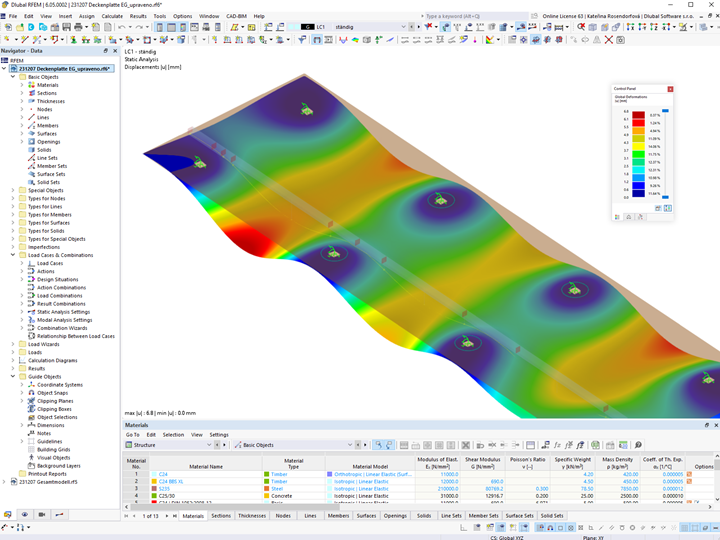

O objetivo era dimensionar um edifício de escritórios totalmente sustentável. Os pisos superiores do novo edifício serão executados na sua totalidade como uma estrutura porticada de madeira laminada cruzada. Para assegurar uma rigidez apropriada à flexão e ao corte das ligações entre os painéis de madeira maciça do pavimento, foram utilizados intervalos de betão com uma largura de 30 cm. Estes intervalos de betão são constituídas por barras roscadas sobrepostas aparafusadas nas extremidades frontais dos painéis de madeira. As placas de madeira laminada cruzada têm sete camadas e uma espessura de 20 cm (cobertura) e 24 cm (primeiro e segundo pisos). Os pilares de madeira laminada colada têm as dimensões de 30 x 30 cm e um espaçamento máximo de, aproximadamente, 7 m.

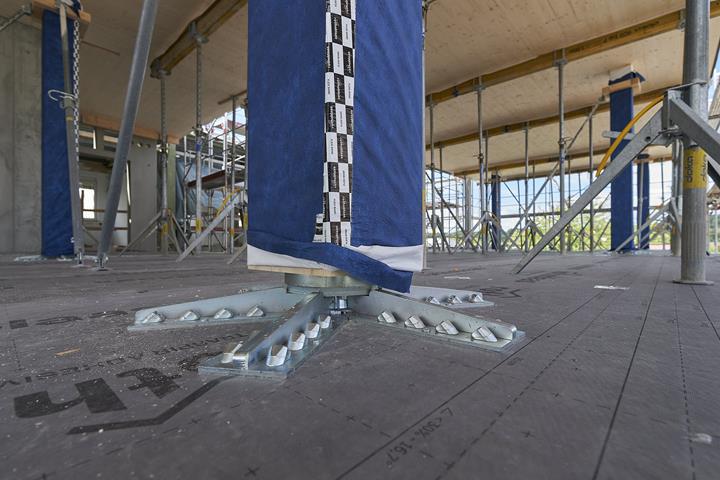

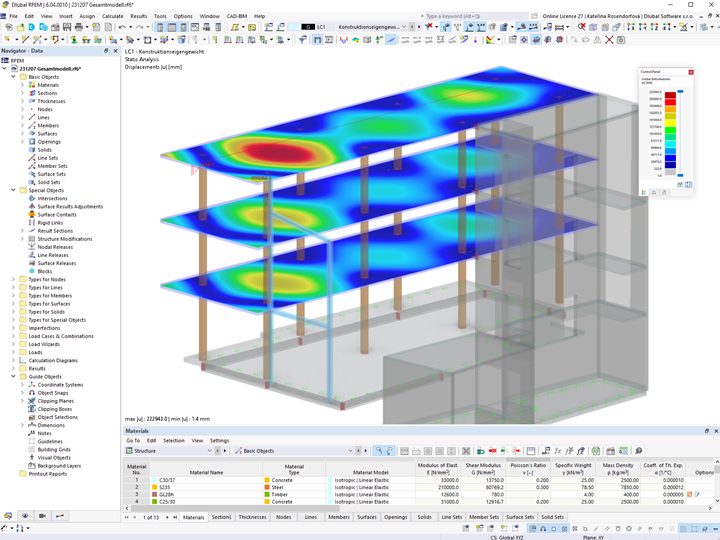

Os apoios pontuais são assegurados através dos ligadores Spider e Pillar, fabricados pela empresa italiana Rothoblaas, com capacidade para absorver até 5000 kN cada um. Este método de construção inovador para edifícios de vários andares está a ser implementado pela primeira vez na Alemanha. O cliente da Dlubal Furche Geiger Zimmermann Tragwerksplaner GmbH utilizou o RFEM para calcular a estrutura completa. É realmente interessante quantos projetos já foram implementados com estruturas de madeira inovadoras.

Local 73230 Kirchheim unter Teck, Alemanha
Cliente Stadtwerke Kirchheim unter Teck
www.stadtwerke-kirchheim.de
Planeamento Bankwitz beraten planen bauen
www.bankwitz.de
Cálculo estrutural Furche Geiger Zimmermann Tragwerksplaner GmbH
www.fuzi-tragwerke.de
Estrutura de madeira Holzbau Layh GmbH
layh.de


Especificações do projeto

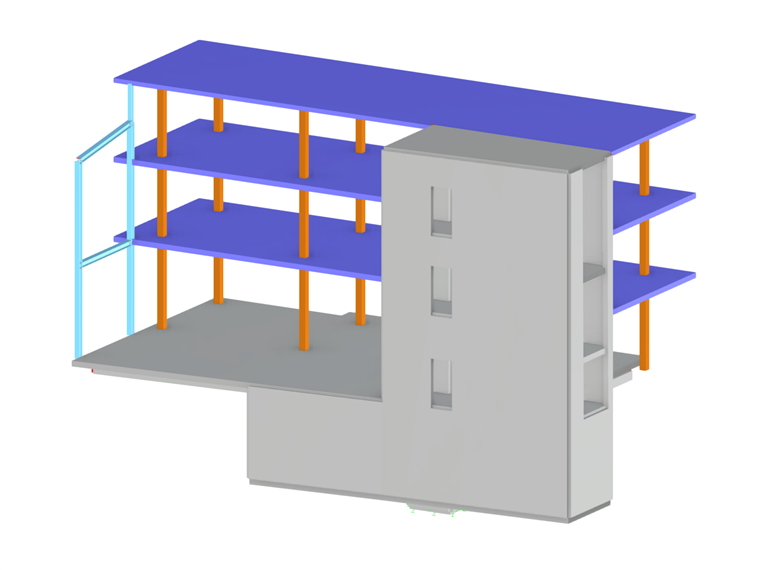

Dados do modelo

Número de nós 455
Número de linhas 606
Número de barras 61
Número de superfícies 26
Número de sólidos 0
Número de casos de carga 8
Número de combinações de cargas 106
Número de combinações de resultados 4
Peso total 655,474 t
Dimensões 24,500 x 16,210 x 12,911 m
