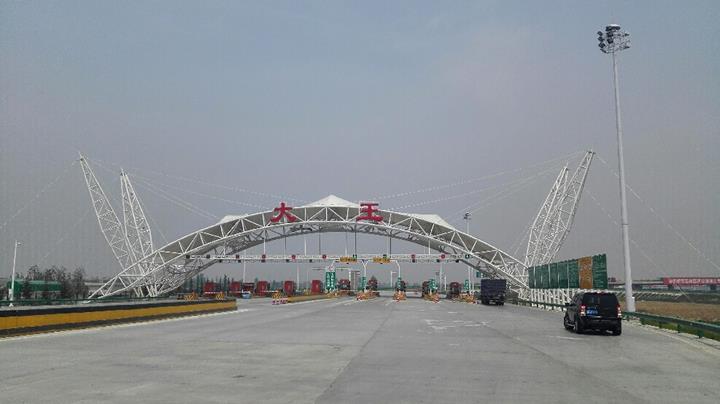

Пункт взимания оплаты Dawall в городе Шэньси, Китай

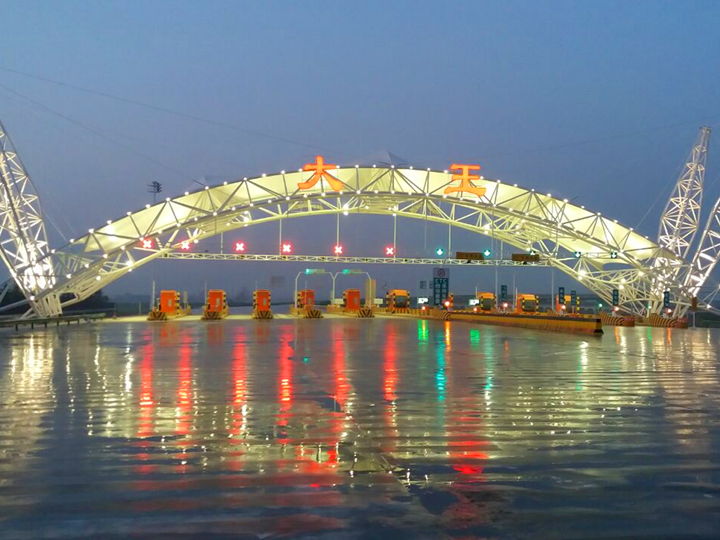

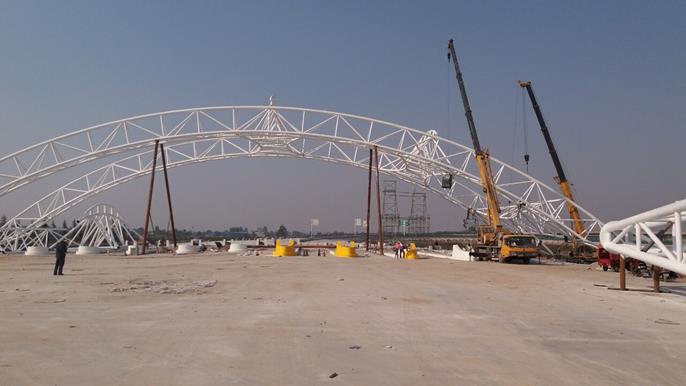

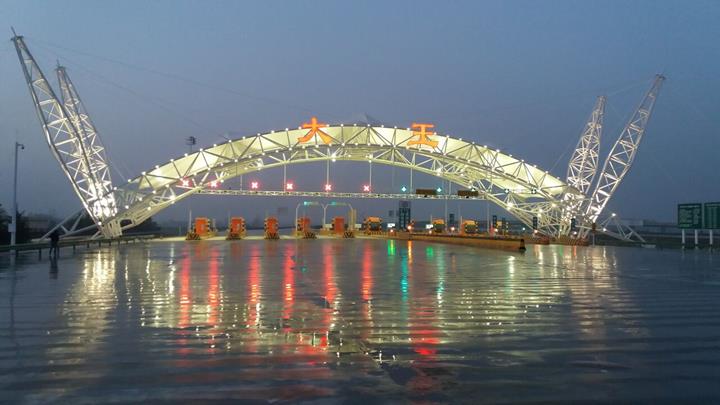

Особенно интересным проектом заказчика является станция взимания платы за проезд на высокосокростной автомагистрали от компании Jiangsu Jingong Space Structure Co.,   В этом проекте мембрана опирается на инновационную арочную ферму, имеющую как интересный внешний вид, так и особые свойства.

Чтобы уменьшить прогиб арочной конструкции, с обеих сторон установлены ванты. Они поддерживаются инженерными инновациями: четыре решётчатые колонны в форме челноков.

Конструкция

Момент инерции решётчатых колонн в форме челноков изменяется непрерывно вдоль тела колонны, достигая максимального значения в середине пролёта колонны. Таким образом достигается более высокая устойчивость, чем в случае сопоставимых конструкций колонн.

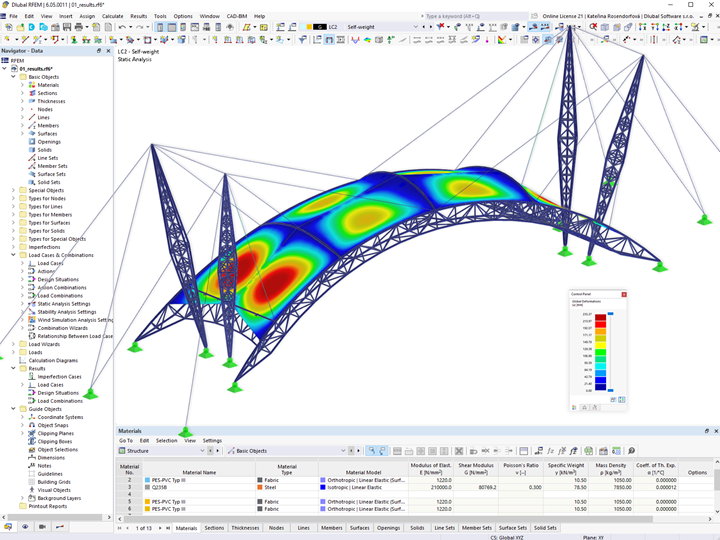

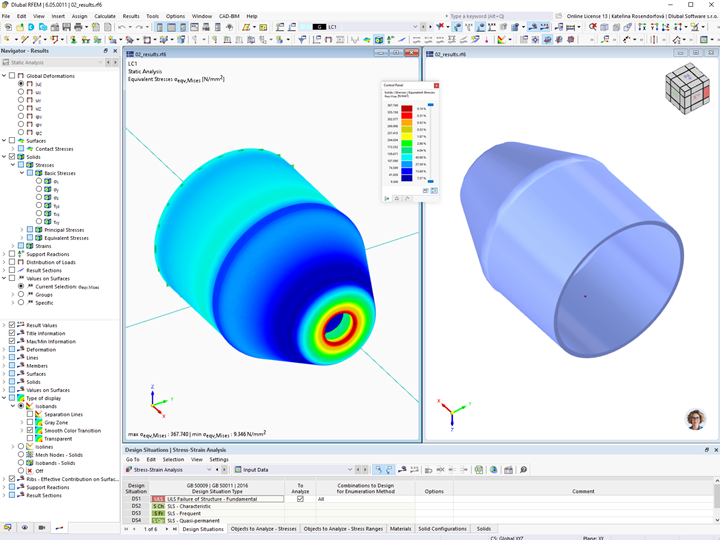

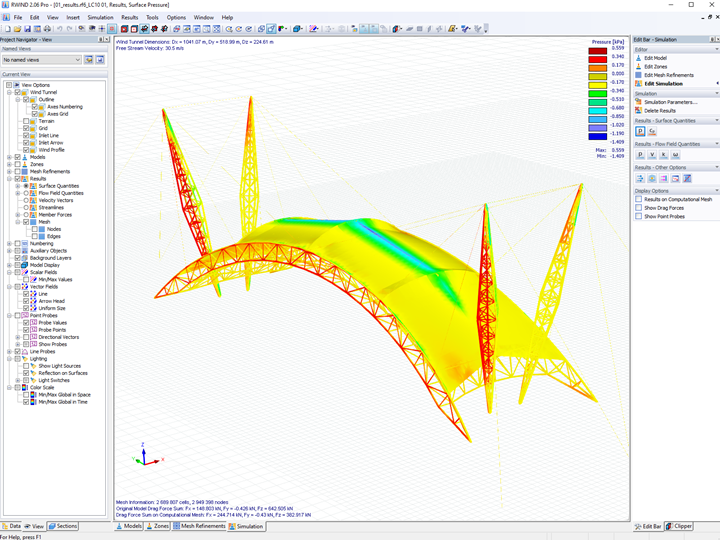

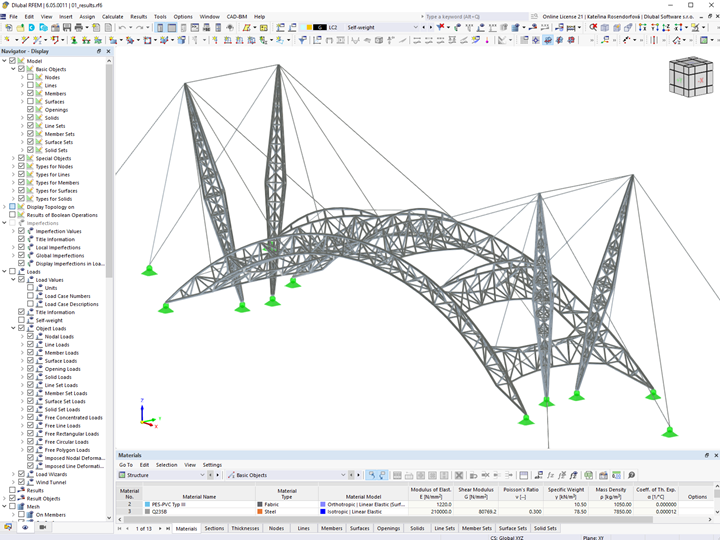

Из-за необычной конструкции формы конструкции потребовалось, чтобы программа RWIND рассчитала распределение давления ветра. Для расчёта стальной конструкции, а также для подробного моделирования вантового хомута, была использована программа RFEM.

Интегрированное решение от Dlubal Software позволило в одной программе выполнить моделирование в аэродинамической трубе, поиск формы каната, расчёт стальных стержневых конструкций, а также детальный расчёт узлов по МКЭ.

Заказчик Комитет управления по развитию и строительству нового района Шэньси Xixian
Расчёт конструкций Jiangsu Jingong Space Structure Co., Ltd.


Спецификации проекта

Данные о модели

Количество узлов 724
Количество линий 2158
Количество стержней 1926
Количество поверхностей 136
Количество тел 0
Количество загружений 9
Количество сочетаний нагрузок 68
Количество расчетных сочетаний 0
Общий вес 197,899 t
Размеры (метрические) 175,000 x 52,177 x 60,600 m
Размеры (имперские) 574.15 x 171.18 x 198.82 feet
