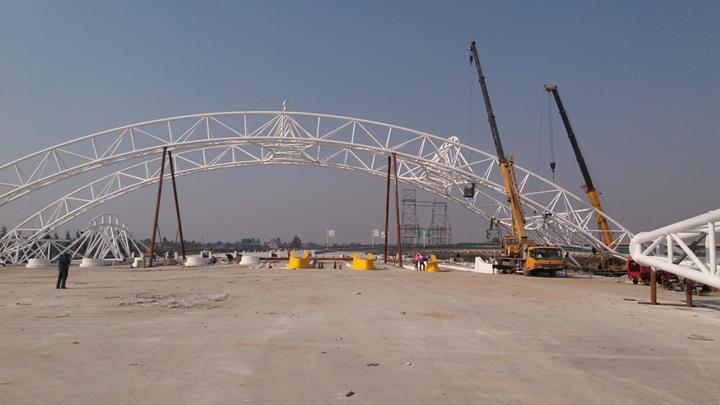

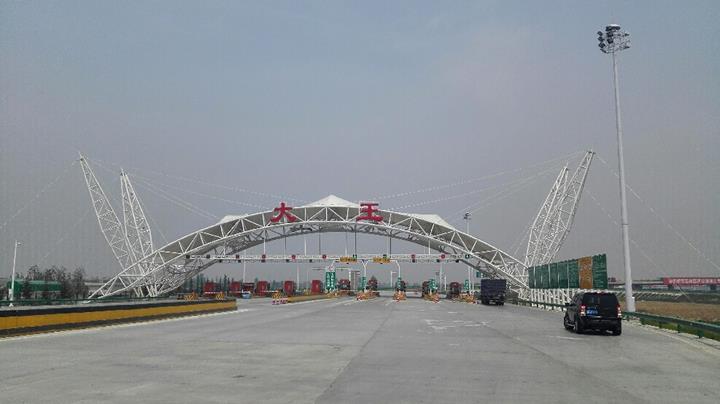

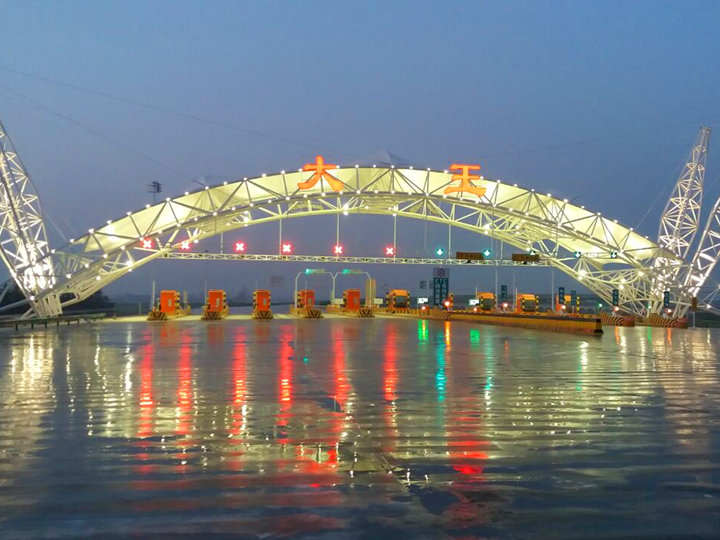

Gare de péage de Dawang, Shaanxi, Chine

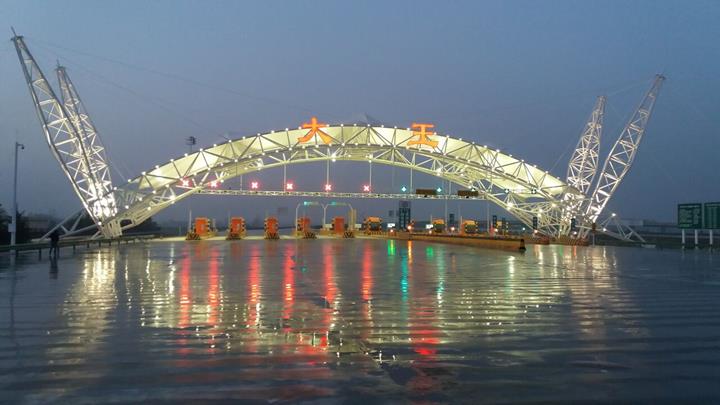

Le projet de la gare de péage de la société Jiangsu Jingong Espace Structure Co., Ltd., est fascinant de par sa conception unique.   Il met en avant une membrane portée par une poutre cintrée novatrice, non seulement esthétique mais également dotée de caractéristiques spéciales.

Pour renforcer la structure en arc et réduire sa déformation, des haubans ont été installés de chaque côté : quatre poteaux en treillis en forme de bateau.

Structure

Le moment d'inertie des poteaux en treillis en forme de bateau change continuellement le long du poteau et atteint son moment d'inertie maximal à mi-travée des poteaux. La stabilité des poteaux est ainsi supérieure à celle de structures comparables.

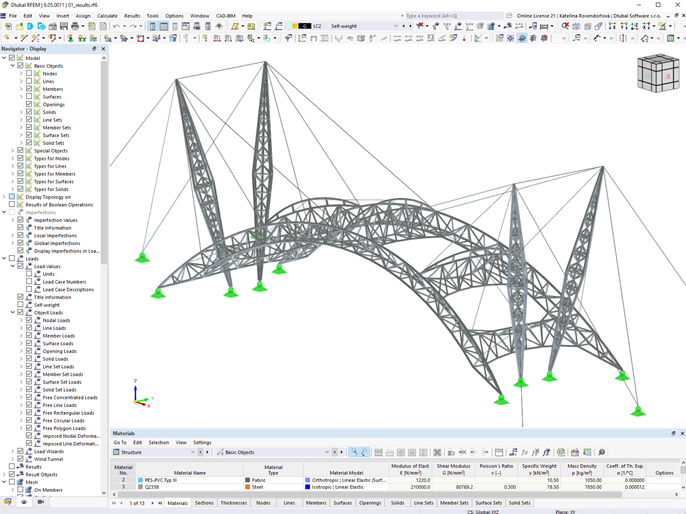

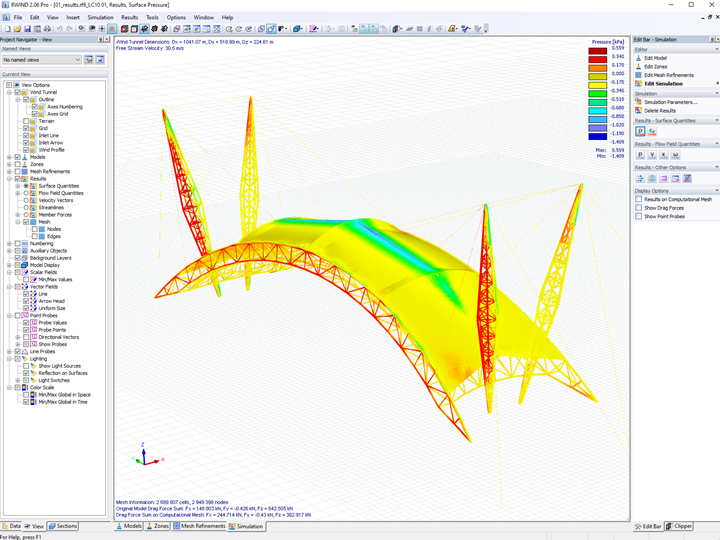

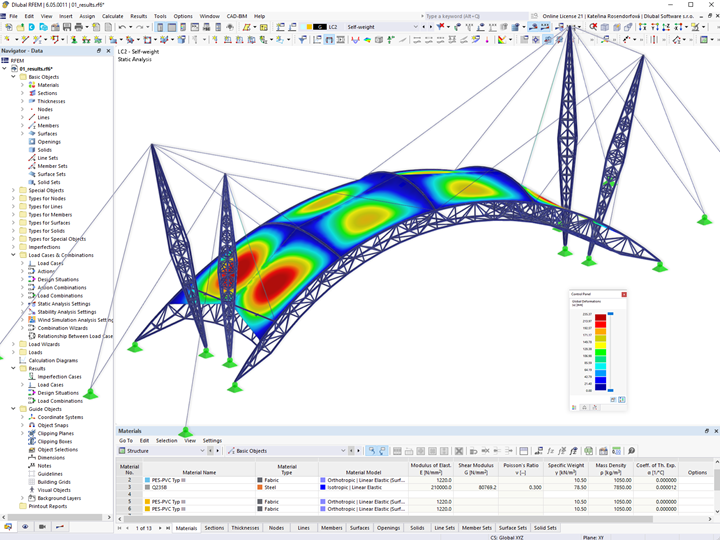

En raison de la forme inhabituelle de cette construction, RWIND a été nécessaire pour calculer la distribution de la pression du vent. Le logiciel RFEM a été utilisé pour le calcul de la structure métallique et pour le modèle détaillé des fixations du câble.Dispose d’un menu contextuel

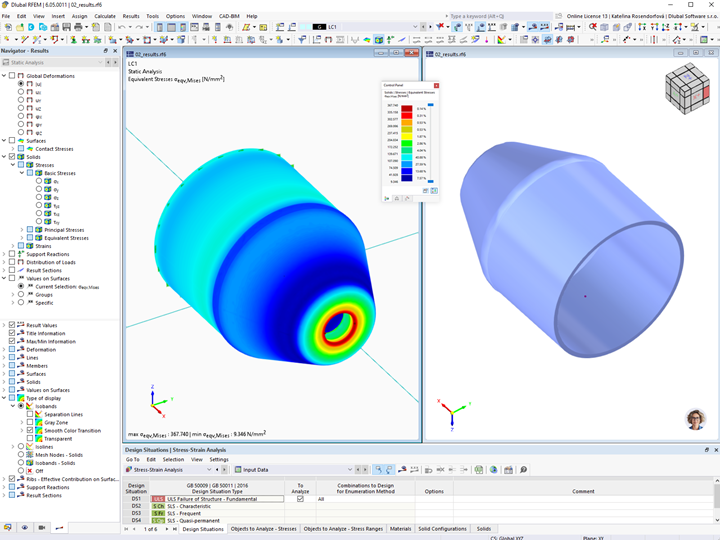

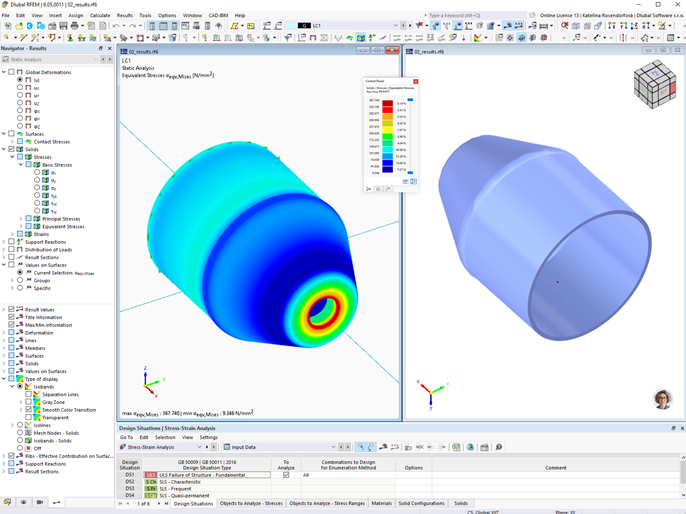

La solution intégrée de Dlubal Software a permis de réaliser la simulation de la soufflerie, la recherche de la forme des câbles, le calcul de la structure des barres en acier et l'analyse détaillée aux éléments finis des nœuds dans un seul logiciel.

Maître d'ouvrage Shaanxi Xixian New Area Development and Construction Management Committee
Ingénierie des structures Jiangsu Jingong Space Structure Co., Ltd.


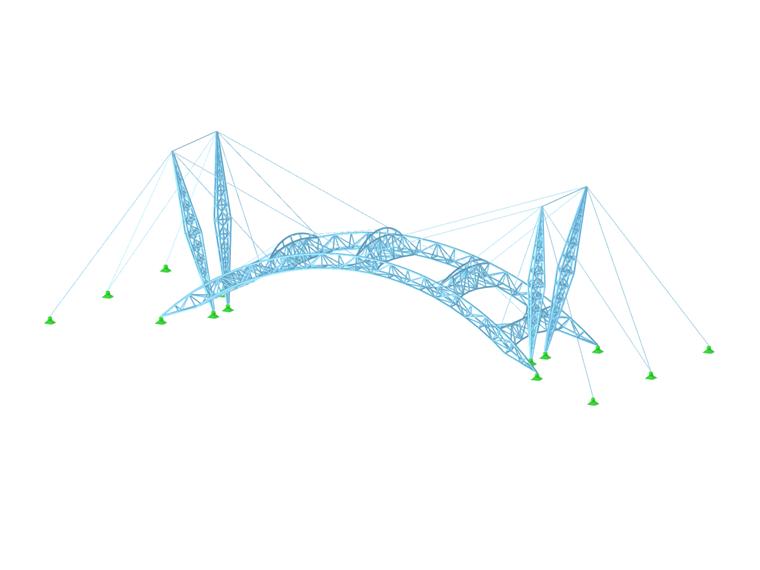

Spécifications du projet

Données de modèle

Nombre de nœuds 724
Nombre de lignes 2158
Nombre de barres 1926
Nombre de surfaces 136
Nombre de solides 0
Nombre de cas de charge 9
Nombre de combinaisons de charges 68
Nombre de combinaisons de résultats 0
Poids total 197,899 t
Dimensions (métrique) 175,000 x 52,177 x 60,600 m
Dimensions (impériales) 574.15 x 171.18 x 198.82 feet
