Posto de portagem de Dawang em Shaanxi, China

Um projeto de cliente particularmente interessante é o posto de portagem de autoestrada da Jiangsu Jingong Space Structure Co., Ltd. Neste projeto, uma membrana é suportada por uma viga arqueada inovadora que, além de ser interessante de se ver, tem propriedades especiais.

Para reduzir a flecha da estrutura em arco, foram instalados tirantes em ambos os lados. Estes são suportados por uma inovação em termos de engenharia: quatro pilares triangulados em forma de barco.

Estrutura

O momento de inércia dos pilares triangulados em forma de barco altera continuamente ao longo do corpo do pilar, atingindo o momento de inércia máximo no meio do vão dos pilares. Assim, os pilares atingem uma estabilidade mais elevada do que com estruturas de pilares similares.

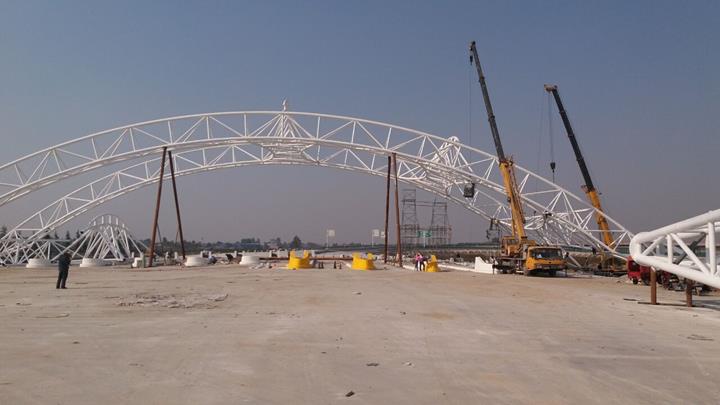

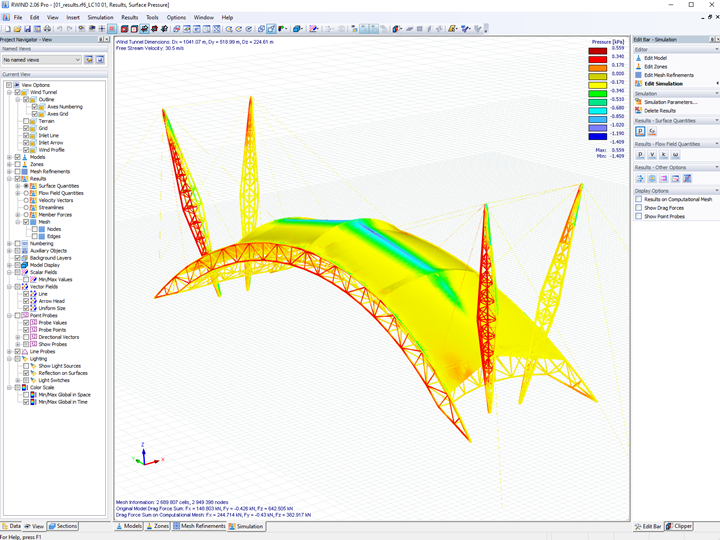

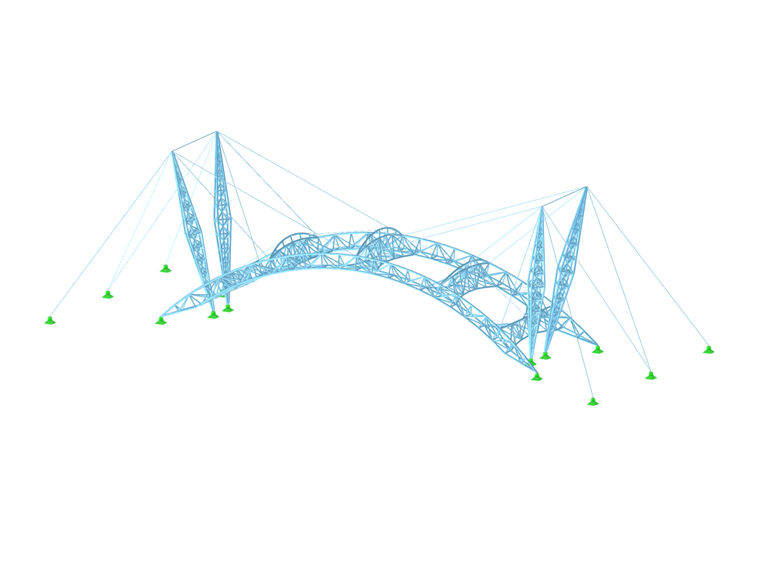

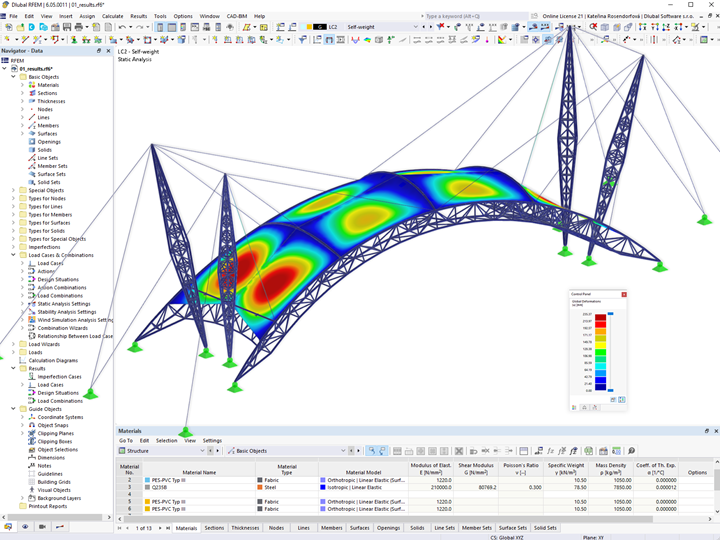

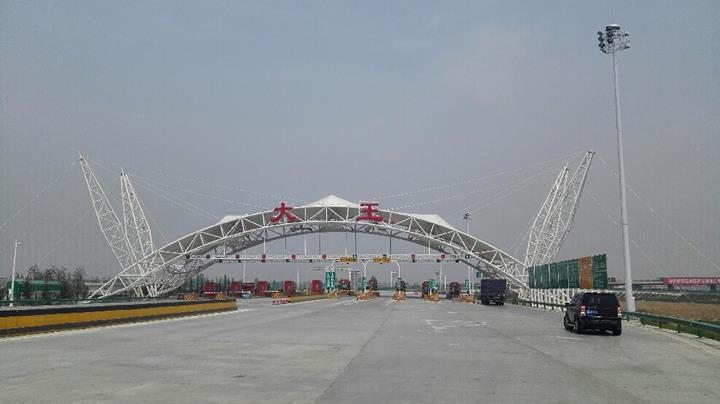

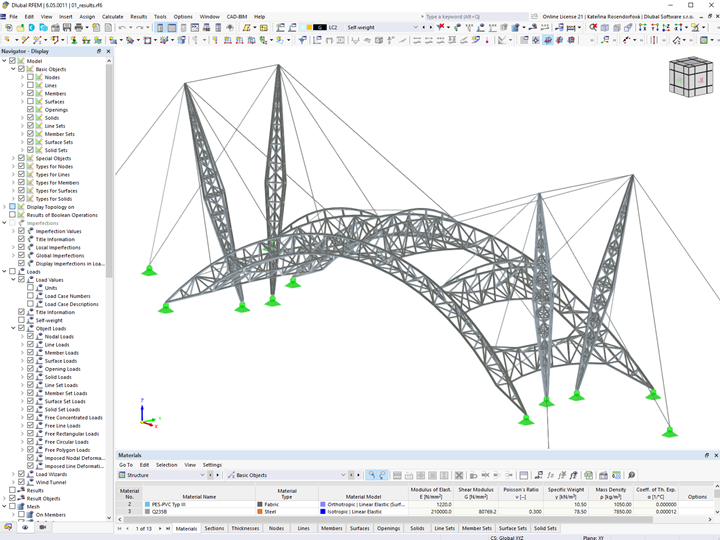

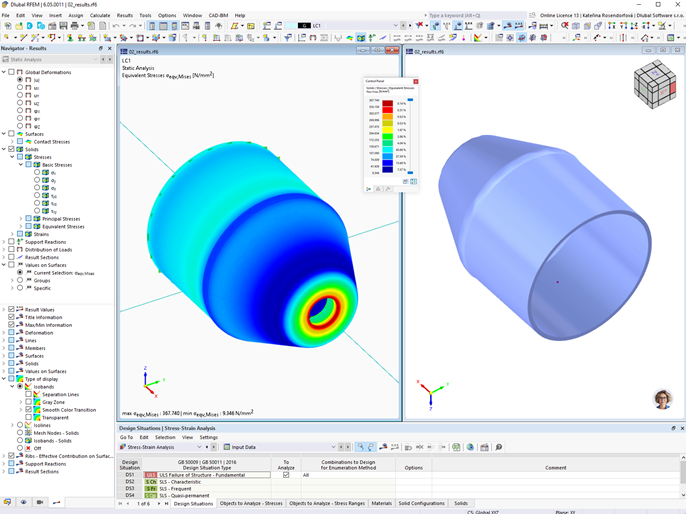

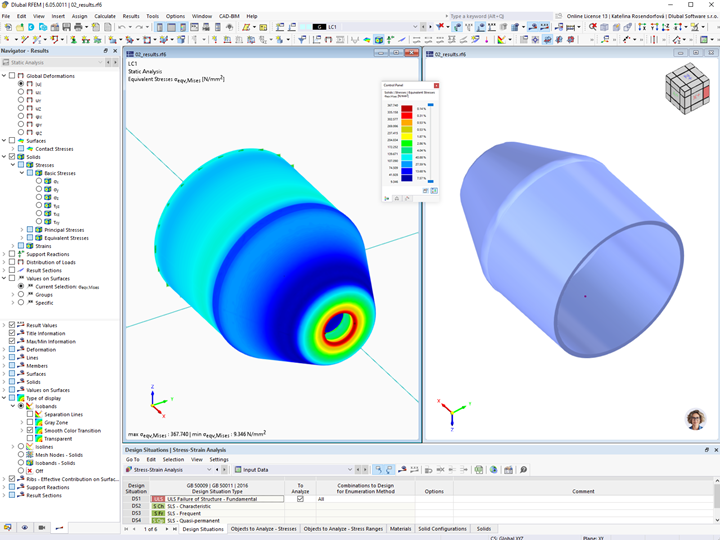

Devido à forma invulgar da estrutura, foi necessário o RWIND para calcular a distribuição da pressão do vento. O programa RFEM foi utilizado para o dimensionamento da estrutura de aço, bem como para um modelo detalhado de um grampo de cabo.

A solução integrada da Dlubal Software permitiu realizar a simulação de túnel de vento, o form-finding de cabos, o dimensionamento da estrutura de barras de aço e a análise de elementos finitos detalhada de nós utilizando apenas um programa.

Investidor Shaanxi Xixian New Area Development and Construction Management Committee
Planeamento estrutural Jiangsu Jingong Space Structure Co., Ltd.


Especificações do projeto

Dados do modelo

Número de nós 724
Número de linhas 2158
Número de barras 1926
Número de superfícies 136
Número de sólidos 0
Número de casos de carga 9
Número de combinações de cargas 68
Número de combinações de resultados 0
Peso total 197,899 t
Dimensões (métricas) 175,000 x 52,177 x 60,600 m
Dimensões (imperial) 574.15 x 171.18 x 198.82 feet
