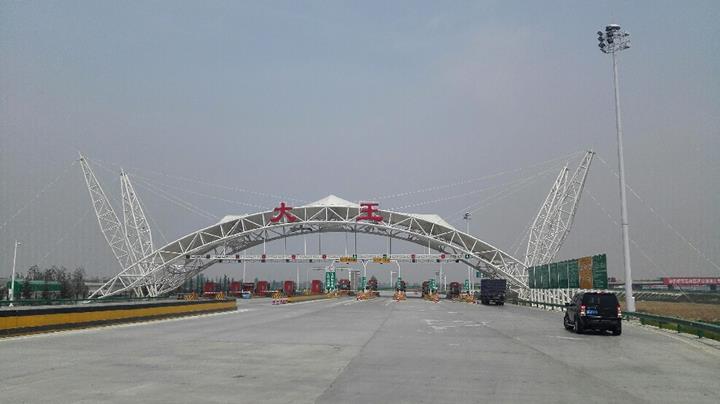

Estación de peaje Dawall en Shaanxi, China

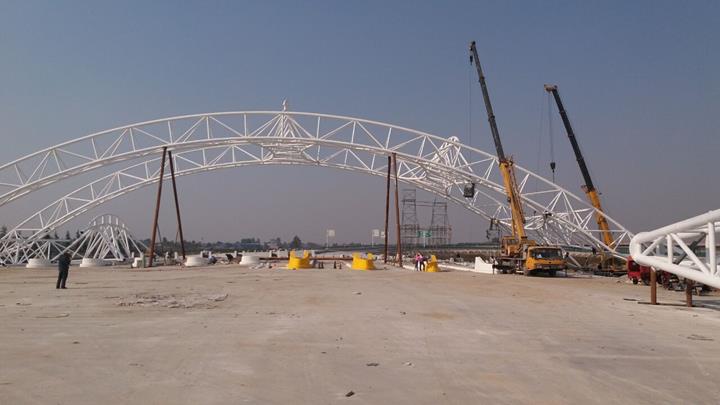

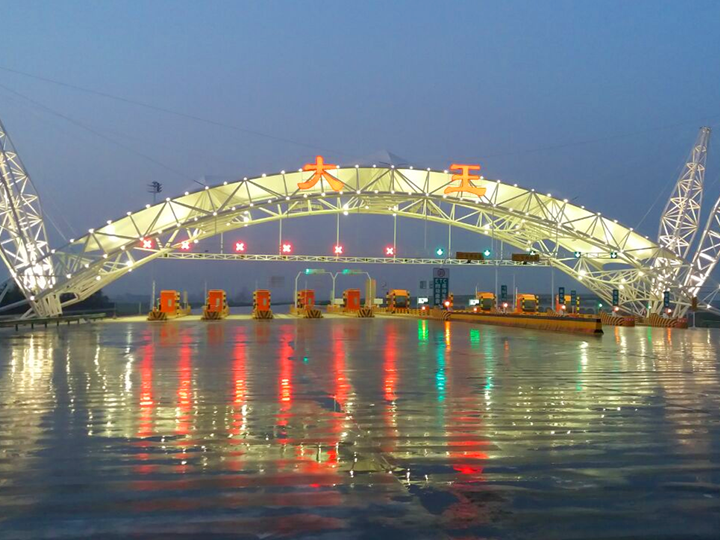

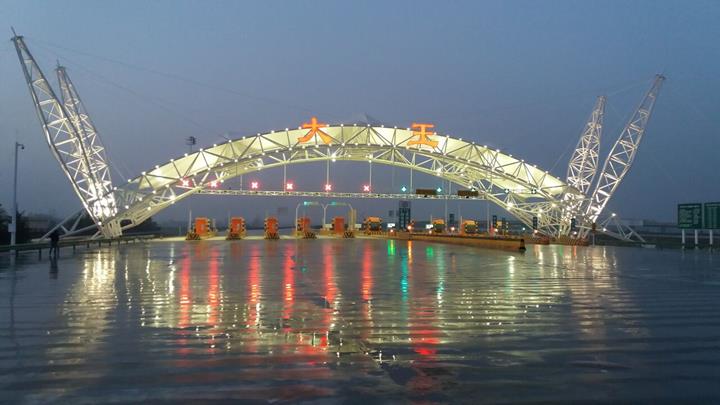

Un proyecto de un cliente particularmente interesante es la estación de peaje de alta velocidad de Jiangsu Jingong Space Structure Co., Ltd. En este proyecto, una membrana está soportada por una viga arqueada innovadora, la cual no solo es interesante de admirar, sino que también tiene propiedades especiales.

Para reducir la flecha de la estructura del arco, se instalaron cables atirantados en ambos lados. Estos están respaldados por una innovación de ingeniería: cuatro pilares de celosía en forma de lanzadera.

Estructura

El momento de inercia del pilar de celosía en forma de lanzadera cambia continuamente a lo largo del cuerpo del pilar, alcanzando el momento de inercia máximo en el medio del vano. Así, los pilares permiten lograr una mayor estabilidad que en el caso de estructuras de pilares comparables.

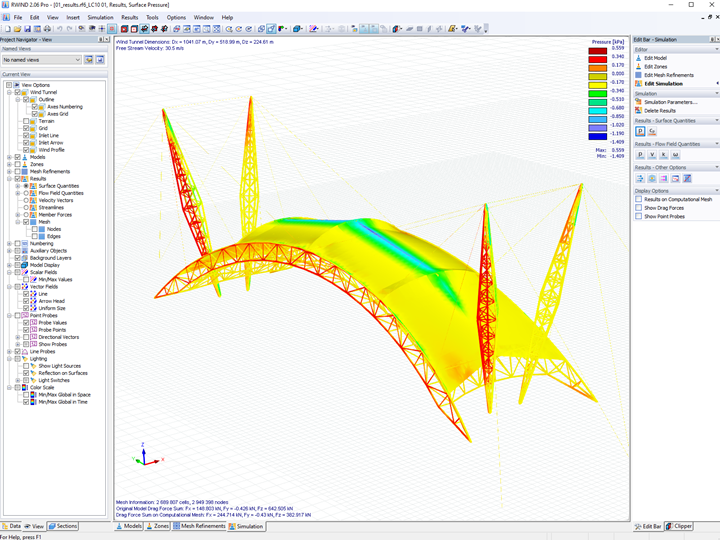

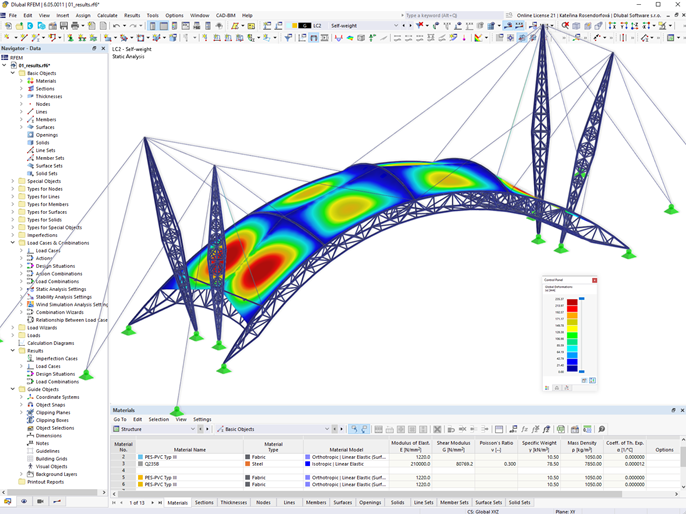

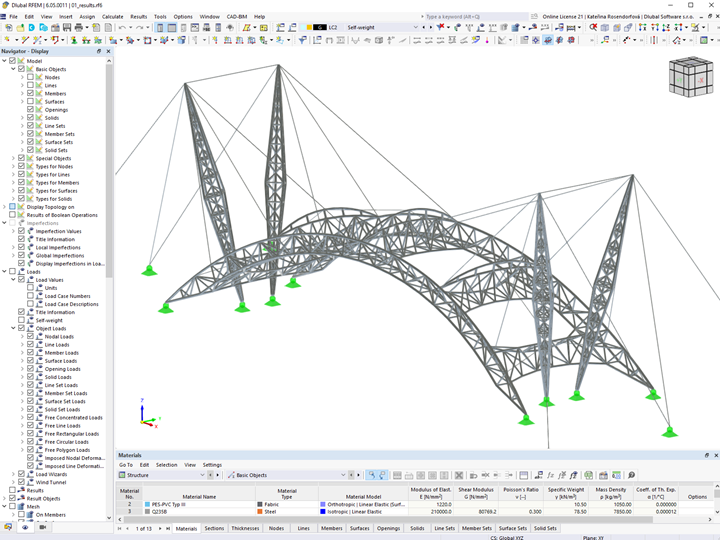

Debido a la forma estructural inusual, fue necesario RWIND para calcular la distribución de la presión del viento. Se utilizó RFEM para diseñar la estructura de acero y crear un modelo detallado de la abrazadera de cables.

Gracias a la solución integrada de Dlubal Software, fue posible llevar a cabo la simulación del túnel de viento, la búsqueda de la forma de los cables, el diseño de la estructura de barras de acero y un análisis detallado de nudos por elementos finitos en un solo programa.

Inversor Shaanxi Xixian New Area Development and Construction Management Committee
Diseño estructural Jiangsu Jingong Space Structure Co., Ltd.


Especificaciones del proyecto

Datos del modelo

Número de nudos 724
Número de líneas 2158
Número de barras 1926
Número de superficies 136
Número de sólidos 0
Número de casos de carga 9
Número de combinaciones de carga 68
Número de combinaciones de resultados 0
Peso completo 197,899 t
Dimensiones 175,000 x 52,177 x 60,600 m
