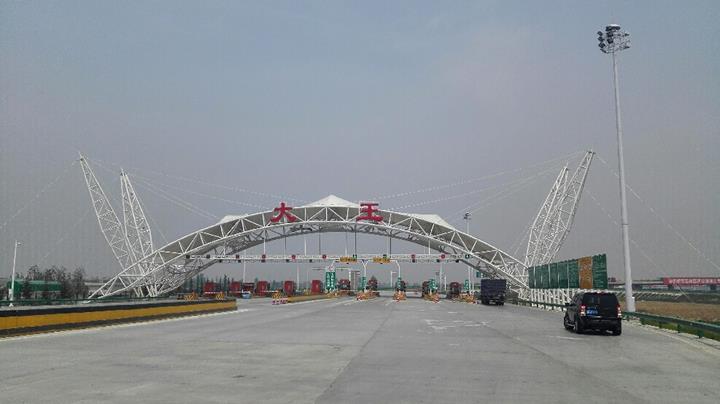

山西省道沃收费站

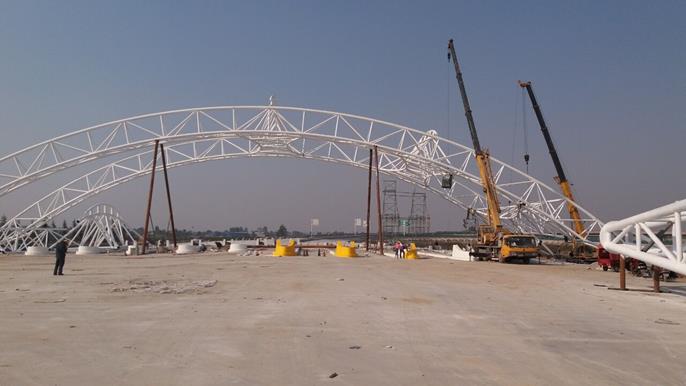

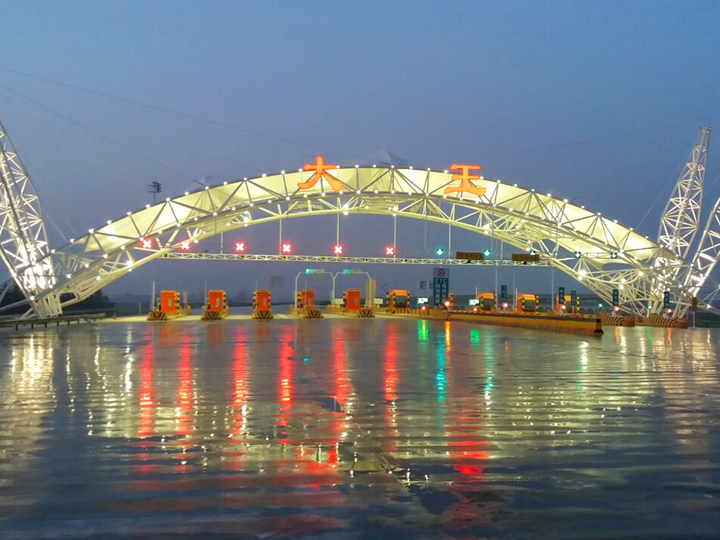

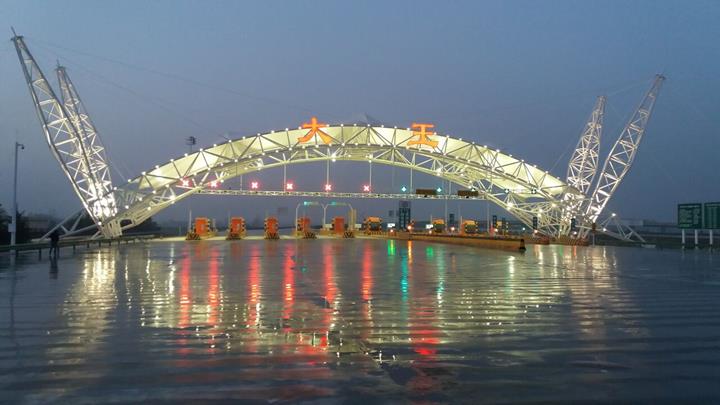

一个特别激动人心的客户项目是江苏金工空间结构有限公司承建的高速收费站项目。 以前。 在该项目中,膜结构由一个创新的拱形梁支撑,不仅造型美观,而且具有特殊的性能。

为了减少拱形结构的挠度,在两侧安装了斜拉索。 此外,还有一项工程创新: 四根船形桁架柱。

框架结构

船形格构式柱的惯性矩沿柱体连续变化,在柱子跨中处达到最大。 因此,与类似的柱子结构相比,该柱子具有更高的稳定性。

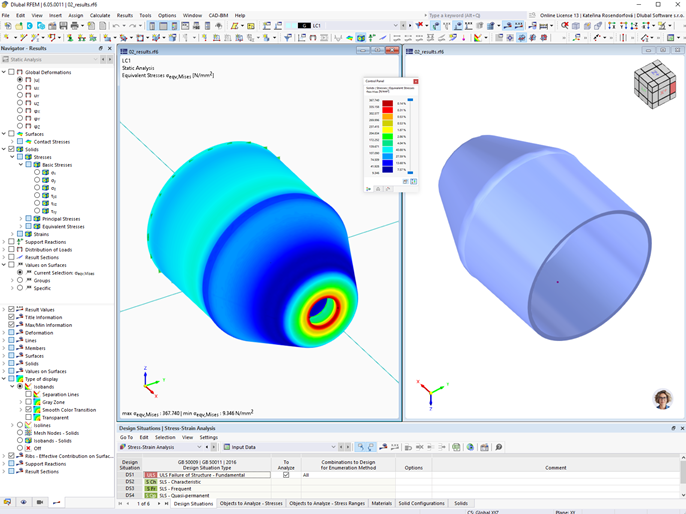

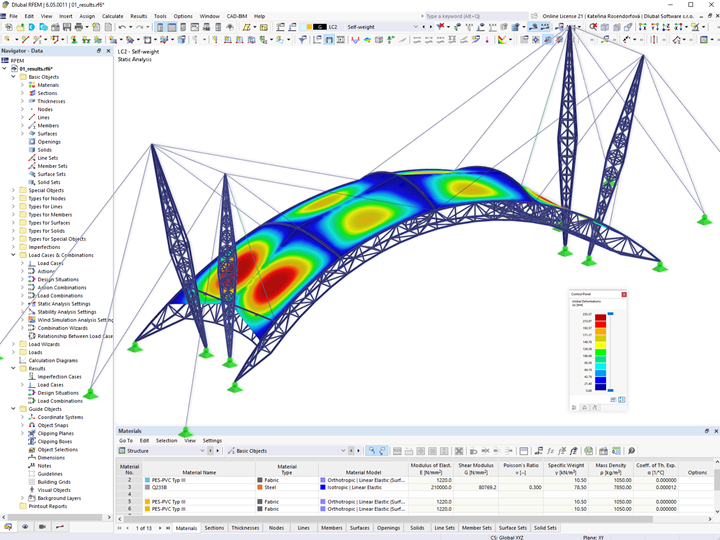

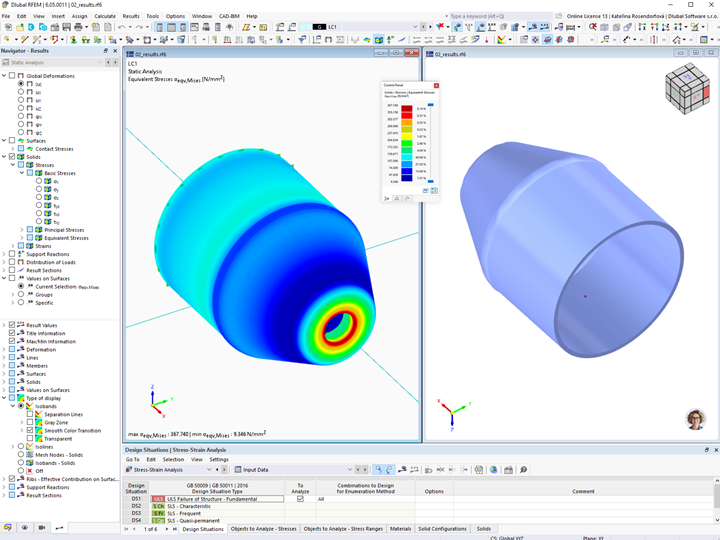

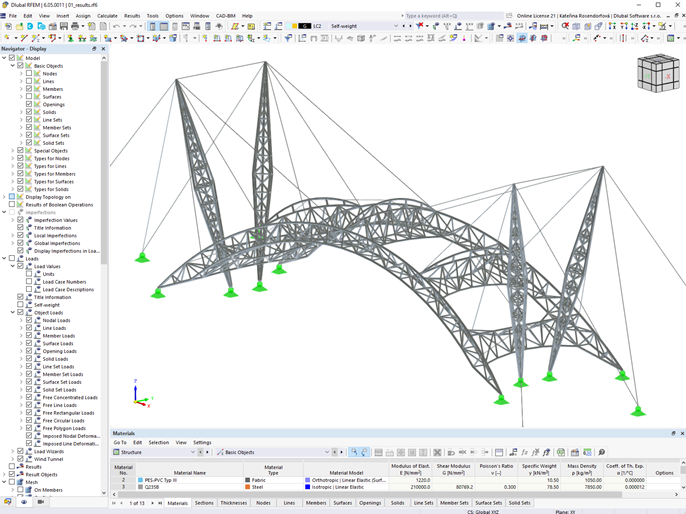

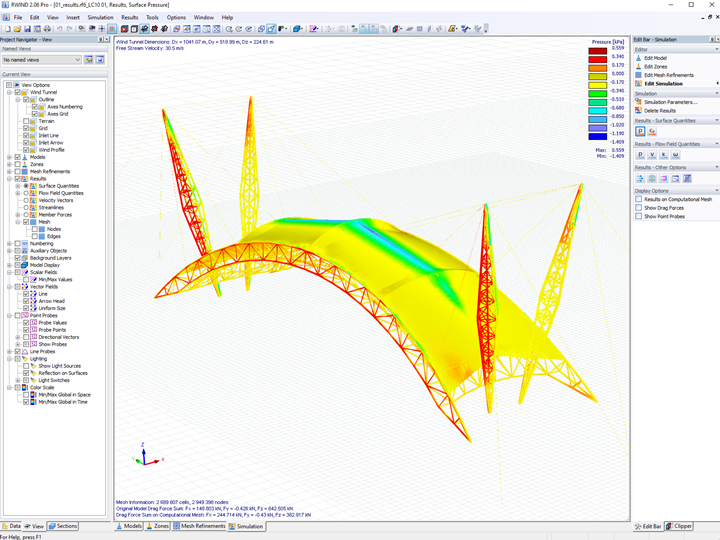

由于该结构的结构不寻常,所以需要使用 RWIND 软件来计算风压分布。 RFEM 不仅用于钢结构设计,还使用了 RFEM 对钢索卡箍进行了详细建模。

Dlubal 软件集成的解决方案可以在一个单一的程序中进行风洞模拟、钢索找形分析、钢杆件结构设计以及节点有限元分析。

所有者 西安西咸新区开发建设管理委员会
结构验算 江苏精工空间结构有限公司


项目说明

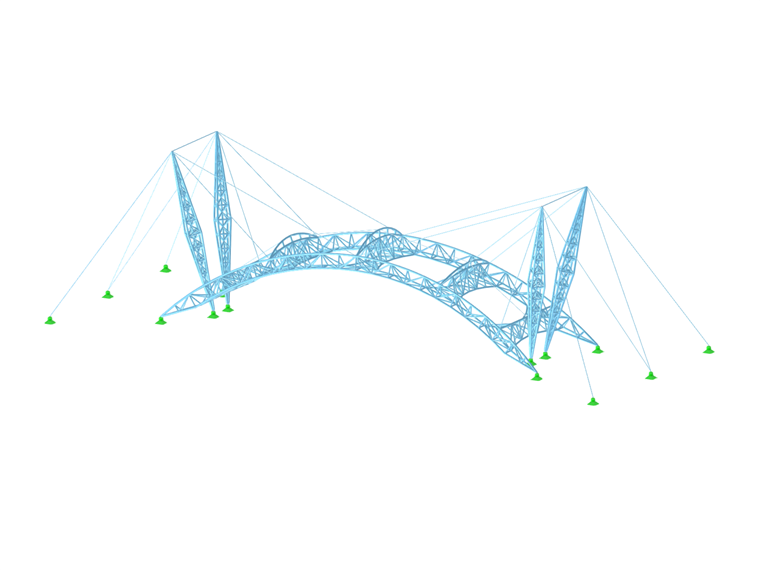

模型数据

节点数目: 724
线的数目 2158
杆件数目: 1926
面的数目: 136
实体数目 0
荷载工况数目 9
荷载组合数目 68
结果组合数目 0
总重量 197,899 t
翘曲区域尺寸 175,000 x 52,177 x 60,600 m
