2024-04-04

Stacja poboru opłat Dawall w Shaanxi, Chiny

Szczególnie interesującym projektem klienta jest stacja poboru opłat za przejazd z dużą prędkością firmy Jiangsu Jingong Space Structure Co., Ltd. W tym projekcie membrana jest podtrzymywana przez innowacyjną belkę łukową, która nie tylko jest ciekawa, ale ma również specjalne właściwości.

393x

Aby zredukować ugięcia konstrukcji łukowej, po obu stronach zainstalowano liny nośne. Są one wspierane przez innowacje w dziedzinie inżynierii: cztery słupy kratowe w kształcie łodzi.

Konstrukcja

Moment bezwładności kratowych słupów w kształcie łodzi zmienia się w sposób ciągły wzdłuż korpusu słupa, osiągając swój maksymalny moment w środku rozpiętości słupów. Dzięki temu słupy osiągają wyższą stateczność niż w przypadku porównywalnych konstrukcji słupowych.

Ze względu na nietypową konstrukcję, program RWIND musiał obliczyć rozkład ciśnienia wiatru. W programie RFEM zaprojektowano konstrukcję stalową, a także szczegółowy model zacisku kablowego.

Zintegrowane rozwiązanie firmy Dlubal Software umożliwiło przeprowadzenie w jednym programie analizy tunelu aerodynamicznego, znajdowania kształtu kabli, konstrukcji prętów stalowych i szczegółowej analizy węzłów.

Klient	Shaanxi Xixian New Area Development and Construction Management Committee
Obliczenia konstrukcyjne	Jiangsu Jingong Space Structure Co., Ltd.

Specyfikacja projektu

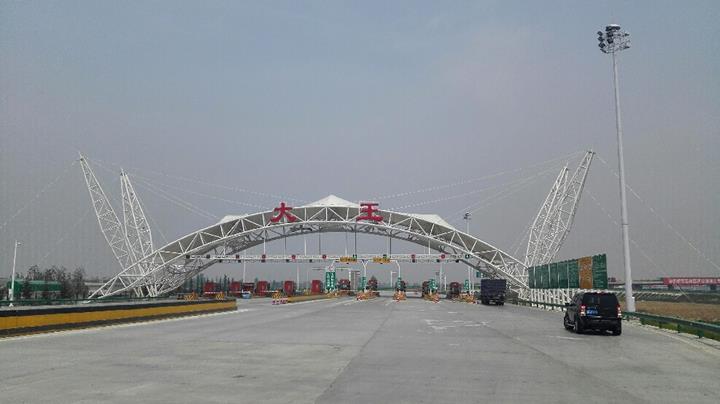

Stacja poboru opłat Dawall w Shaanxi, Chiny | © Pan Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

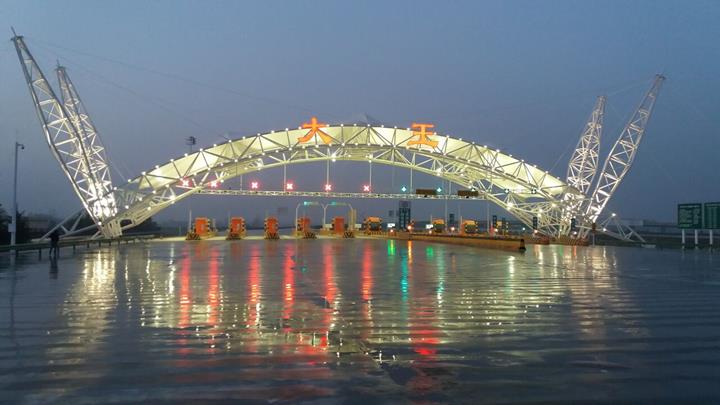

Oświetlony punkt poboru opłat | © Pan Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

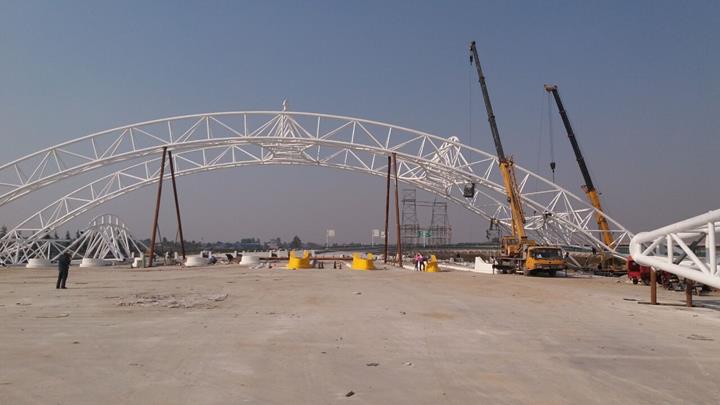

Stacja poboru opłat podczas budowy | © Pan Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

Model stacji poboru opłat DaWang w RFEM | © Jiangsu Jingong Space Structure Co., Ltd.

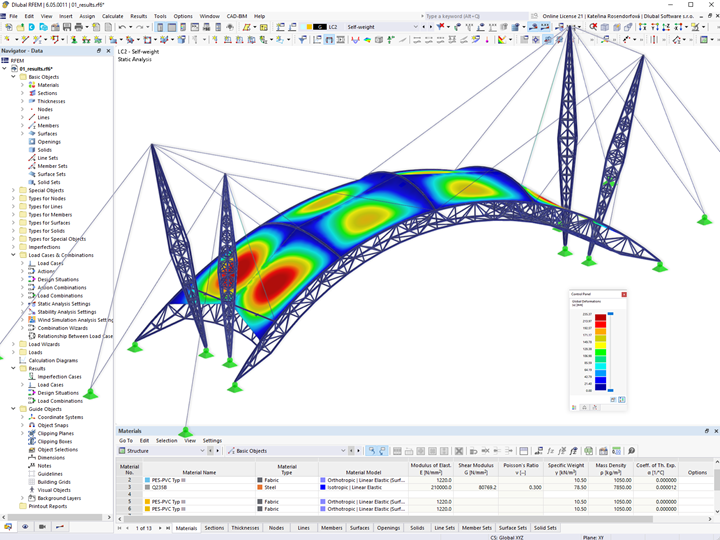

Model w RFEM z wynikami deformacji | © Jiangsu Jingong Space Structure Co., Ltd.

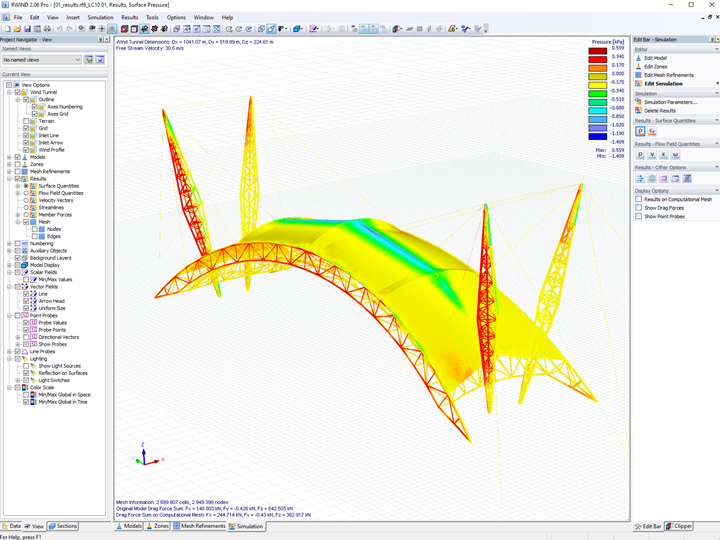

Model RWIND stacji poboru opłat DaWang w Shaanxi, Chiny | © Jiangsu Jingong Space Structure Co., Ltd.

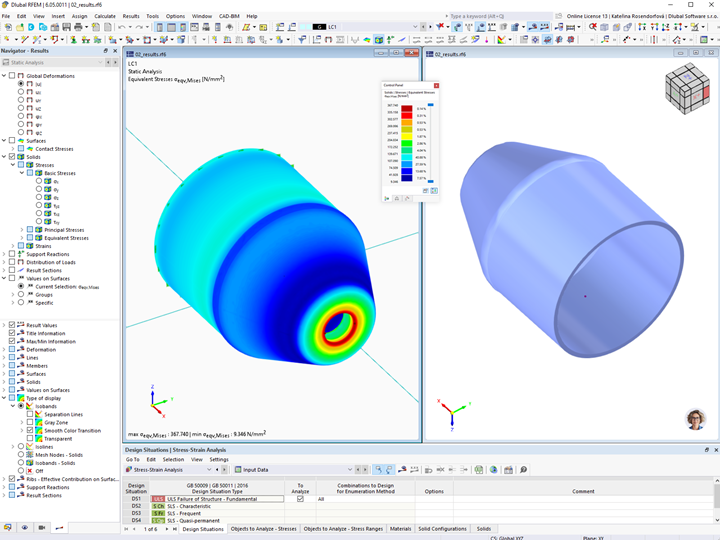

Model zacisku kablowego z wynikami odkształcenia | © Jiangsu Jingong Space Structure Co., Ltd.

Dane modelu

Liczba węzłów 724

Liczba linii 2158

Liczba prętów 1926

Liczba powierzchni 136

Ilość brył 0

Ilość przypadków obciążenia 9

Ilość KO 68

Liczba kombinacji wyników 0

Ciężar całkowity 197,899 t

Wymiarowanie 175,000 x 52,177 x 60,600 m
