Stazione di pedaggio Dawall, in Shaanxi, Cina

Un progetto cliente particolarmente interessante è la stazione di pedaggio per l'alta velocità di Jiangsu Jingong Space Structure Co., Ltd. In questo progetto, una membrana è supportata da un'innovativo arco reticolare, che ha un aspetto interessante e anche proprietà speciali.

394x

Stazione di pedaggio Dawall, Shaanxi, Cina

Per ridurre l'inflessione della struttura ad arco, sono state installate funi su entrambi i lati. Queste sono supportate da un'innovazione ingegneristica: quattro colonne reticolari a forma di navetta.

Struttura

Il momento di inerzia della colonna reticolare a forma di navetta cambia continuamente lungo il corpo della colonna, raggiungendo il momento di inerzia massimo al centro della campata della colonna. Pertanto, le colonne consentono di ottenere una stabilità maggiore rispetto al caso di strutture di colonne comparabili.

A causa della forma insolita della struttura, RWIND è stato necessario per calcolare la distribuzione della pressione del vento. RFEM è stato utilizzato per progettare la struttura in acciaio e per creare un modello dettagliato degli attacchi delle funi.

Grazie alla soluzione integrata di Dlubal Software, è stato possibile eseguire la simulazione della galleria del vento, il form-finding della fune, la progettazione della struttura dell'asta in acciaio e un'analisi dettagliata agli elementi finiti dei nodi in un unico programma.

Committente	Shaanxi Xixian New Area Development e Construction Management Committee
Progettazione strutturale	Jiangsu Jingong Space Structure Co., Ltd.

Specifiche del progetto

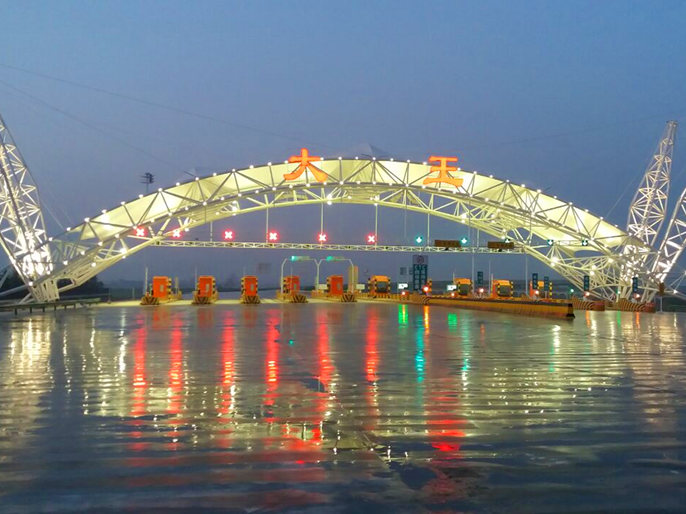

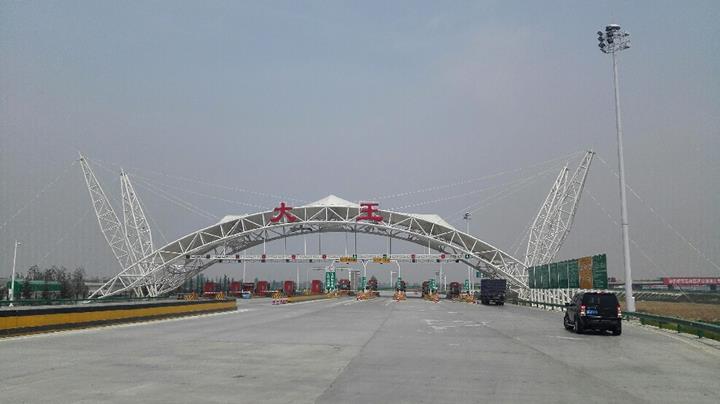

Stazione di pedaggio Dawall, Shaanxi, Cina | © Sig. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

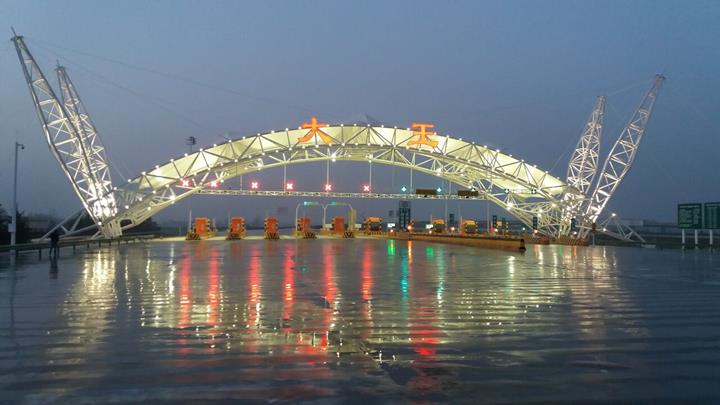

Stazione di pedaggio illuminata | © Sig. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

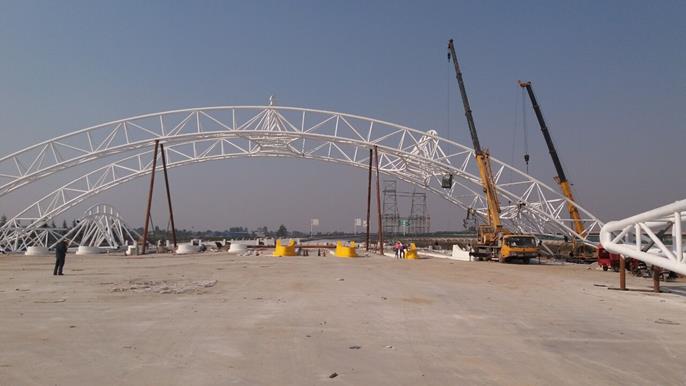

Stazione di pedaggio durante la costruzione | © Sig. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

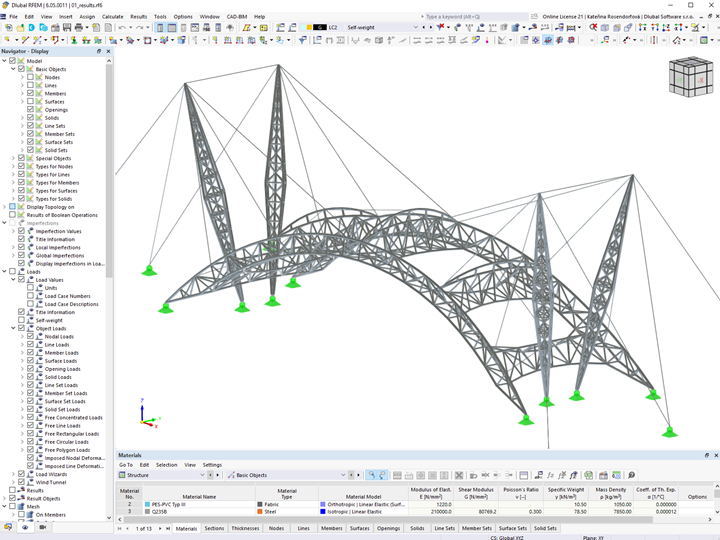

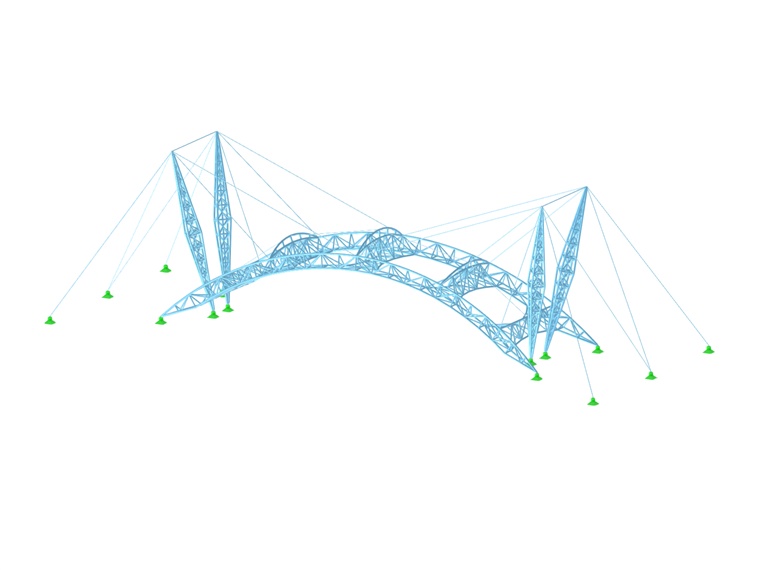

Modello RFEM della stazione di pedaggio DaWang | © Jiangsu Jingong Space Structure Co., Ltd.

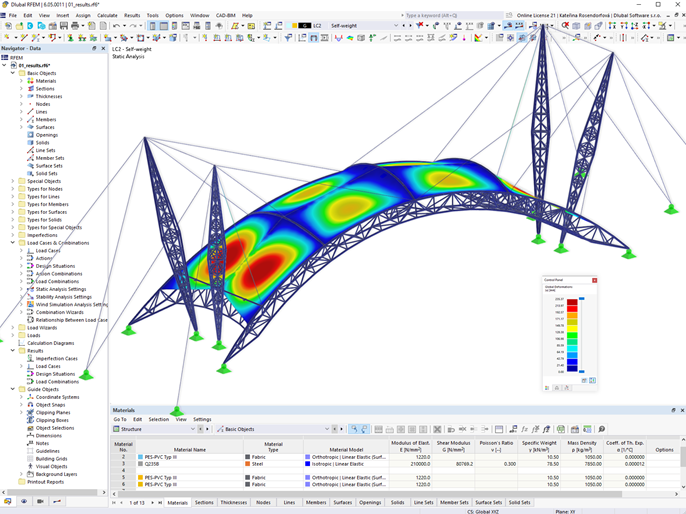

Modello RFEM con risultati di deformazione | © Jiangsu Jingong Space Structure Co., Ltd.

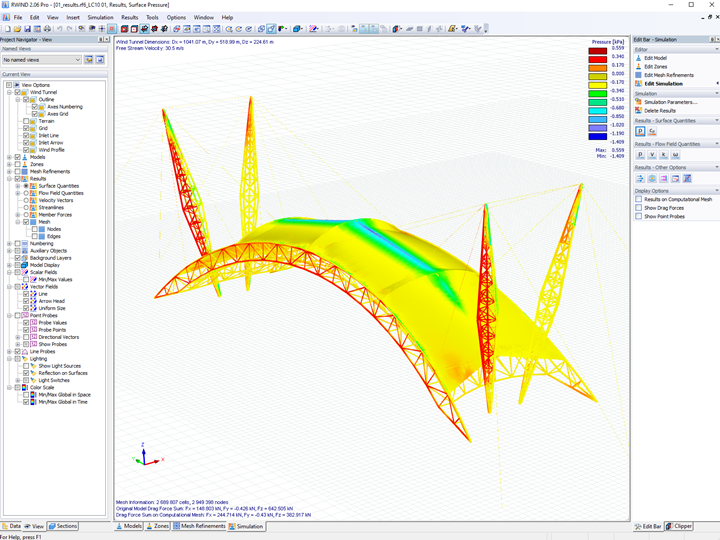

Modello RWIND della stazione di pedaggio DaWang nello Shaanxi, in Cina | © Jiangsu Jingong Space Structure Co., Ltd.

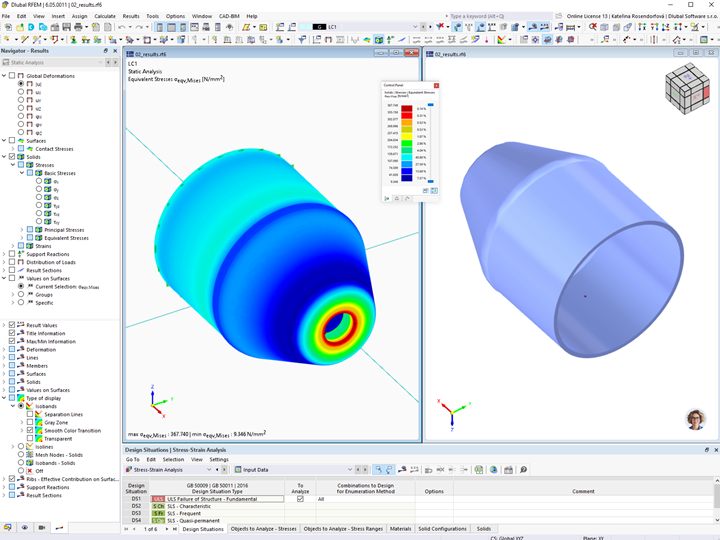

Modello di un serracavo con i risultati degli spostamenti generalizzati | © Jiangsu Jingong Space Structure Co., Ltd.

Dati del modello

Numero di nodi 724

Numero di linee 2158

Numero di aste 1926

Numero di superfici 136

Numero di solidi 0

Numero di casi di carico 9

Nr. di combinazioni di carico 68

Nr. di combinazioni di risultati 0

Peso totale 197,899 t

Dimensioni 175,000 x 52,177 x 60,600 m
