Mýtná stanice Dawang v Shaanxi, Čína

Zvláště zajímavý projekt našeho zákazníka představuje vysokorychlostní mýtná stanice společnosti Jiangsu Jingong Space Structure Co., Ltd. V tomto projektu nese membránu inovativní obloukový nosník, který je nejen zajímavý na pohled, ale vyznačuje se také zvláštními vlastnostmi.

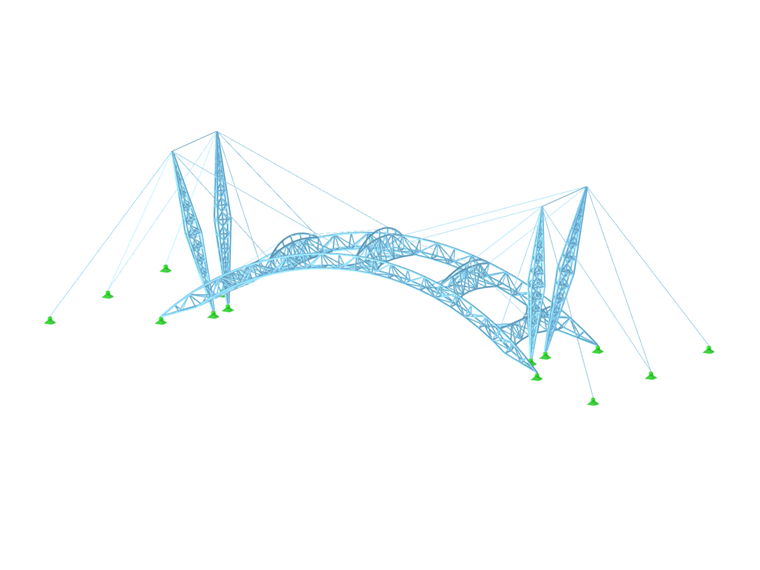

Model 004821 | Mýtná stanice Dawall v Shaanxi, Čína

394x

Pro omezení průhybu obloukové konstrukce byla na obou stranách instalována lana. Ta jsou zajištěna technickou inovací: čtyřmi příhradovými sloupy ve tvaru loďky.

Konstrukce

Moment setrvačnosti příhradových sloupů loďkovitého tvaru se mění průběžně po délce sloupů a dosahuje maximální hodnoty ve středu rozpětí sloupů. Sloupy tak dosahují vyšší stability než srovnatelné sloupové konstrukce.

Vzhledem k neobvyklému uspořádání konstrukce bylo třeba použít program RWIND pro výpočet rozložení tlaku větru. Pro posouzení ocelové konstrukce a také pro detailní model upnutí lan se použil program RFEM.

Komplexní řešení společnosti Dlubal Software umožnilo provést simulaci ve větrném tunelu, form-finding lana, posouzení ocelové prutové konstrukce i detailní analýzu uzlů metodou konečných prvků v jediném softwaru.

Investor	Výbor pro řízení výstavby a rozvoje nové oblasti Shaanxi Xixian
Statický výpočet	Jiangsu Jingong Space Structure Co., Ltd.

Specifikace projektu

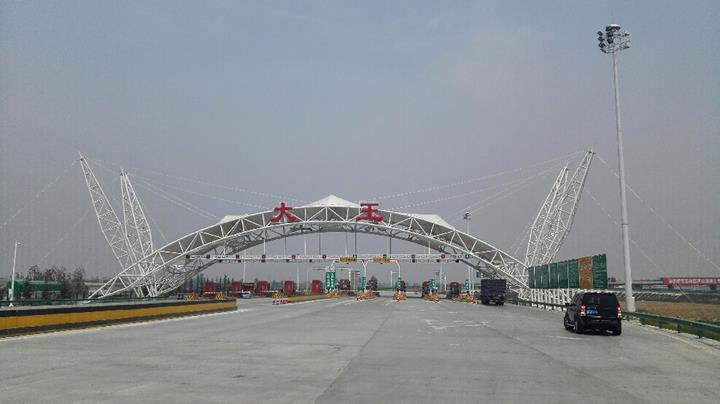

Mýtná stanice Dawang v Shaanxi, Čína | © Mr. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

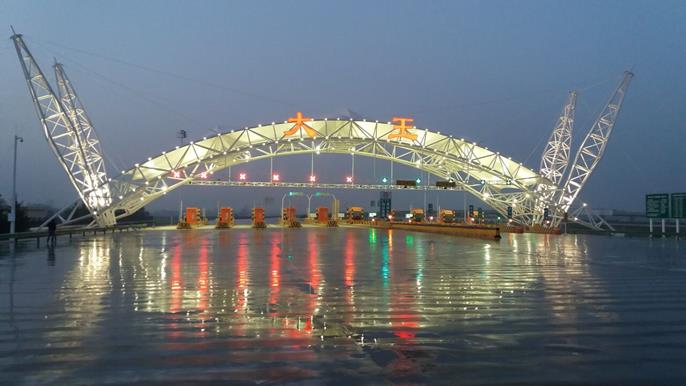

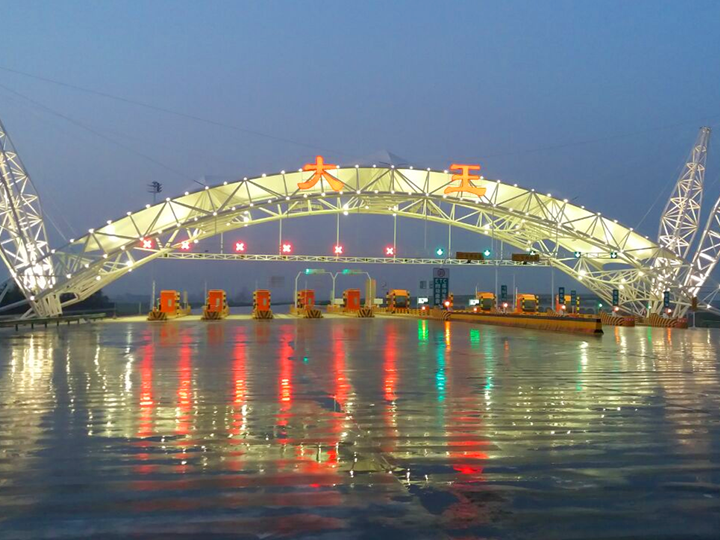

Osvětlená mýtná stanice | © Mr. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

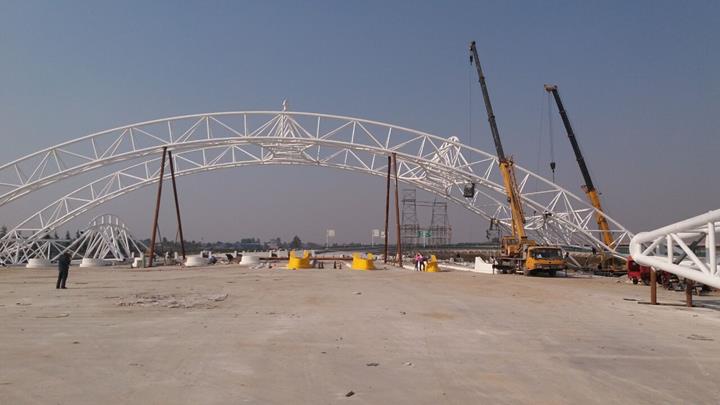

Mýtná stanice během výstavby | © Mr. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

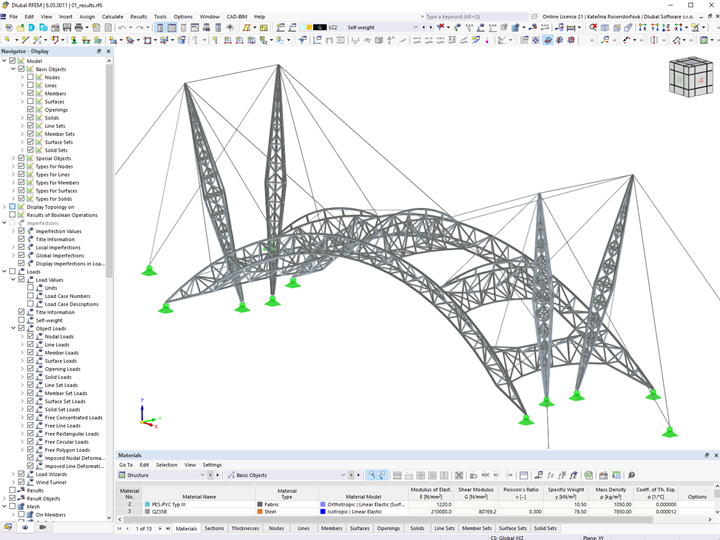

RFEM model mýtné stanice Dawang | © Jiangsu Jingong Space Structure Co., Ltd.

RFEM model s výsledky deformací | © Jiangsu Jingong Space Structure Co., Ltd.

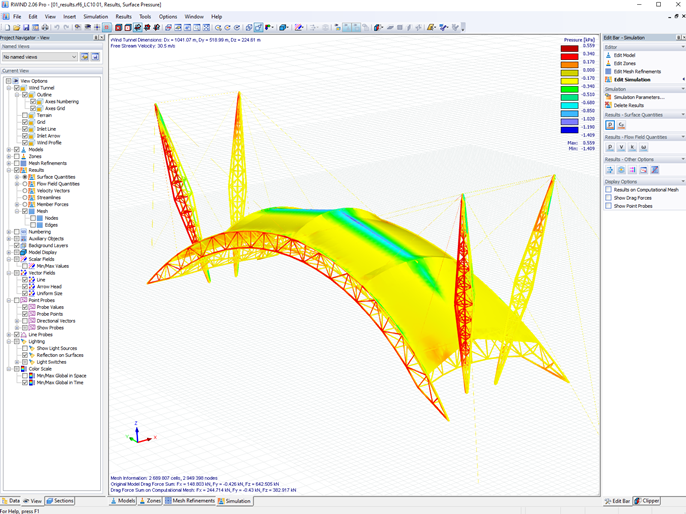

RWIND model mýtné stanice Dawang v Shaanxi, Čína | © Jiangsu Jingong Space Structure Co., Ltd.

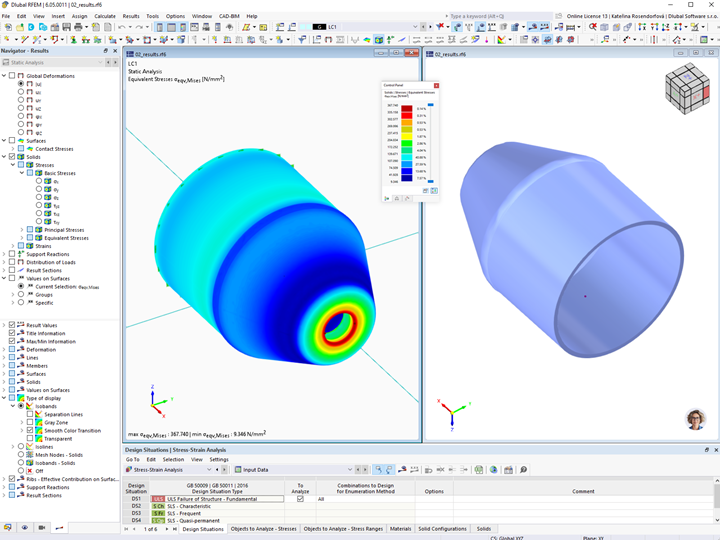

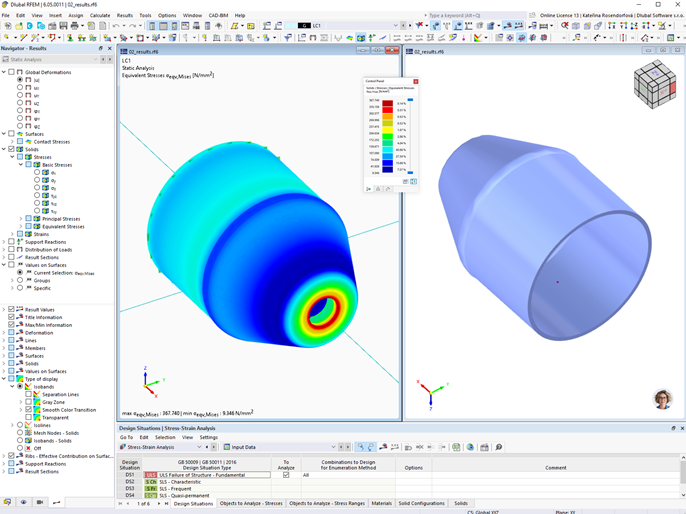

Model lanové svorky s výsledky deformací | © Jiangsu Jingong Space Structure Co., Ltd.

Údaje o modelu

Počet uzlů 724

Počet linií 2158

Počet prutů 1926

Počet ploch 136

Počet těles 0

Počet zatěžovacích stavů 9

Počet kombinací zatížení 68

Počet kombinací výsledků 0

Celková hmotnost 197,899 t

Rozměry 175,000 x 52,177 x 60,600 m
